3.6电能 强化训练（含答案）

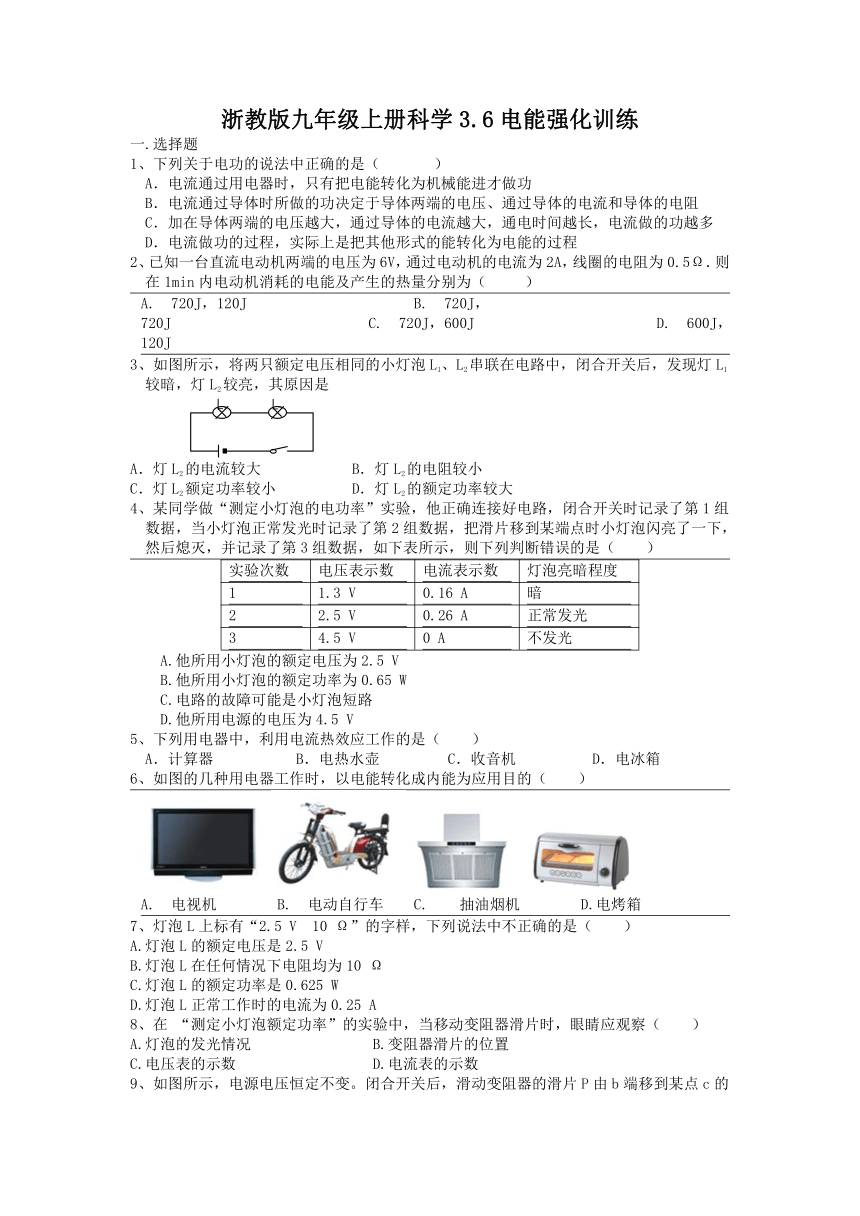

浙教版九年级上册科学3.6电能强化训练
一.选择题
1、下列关于电功的说法中正确的是（???
）
?A．电流通过用电器时，只有把电能转化为机械能进才做功
?B．电流通过导体时所做的功决定于导体两端的电压、通过导体的电流和导体的电阻
?C．加在导体两端的电压越大，通过导体的电流越大，通电时间越长，电流做的功越多
?D．电流做功的过程，实际上是把其他形式的能转化为电能的过程
2、已知一台直流电动机两端的电压为6V，通过电动机的电流为2A，线圈的电阻为0.5Ω．则在1min内电动机消耗的电能及产生的热量分别为（??
）
A.?720J，120J???????????B.?720J，720J?????????????C.?720J，600J????????????D.?600J，120J
3、如图所示，将两只额定电压相同的小灯泡L1、L2串联在电路中，闭合开关后，发现灯L1较暗，灯L2较亮，其原因是
A．灯L2的电流较大
B．灯L2的电阻较小
C．灯L2额定功率较小
D．灯L2的额定功率较大
4、某同学做“测定小灯泡的电功率”实验，他正确连接好电路，闭合开关时记录了第1组数据，当小灯泡正常发光时记录了第2组数据，把滑片移到某端点时小灯泡闪亮了一下，然后熄灭，并记录了第3组数据，如下表所示，则下列判断错误的是（　　）
实验次数
电压表示数
电流表示数
灯泡亮暗程度
1
1.3
V
0.16
A
暗
2
2.5
V
0.26
A
正常发光
3
4.5
V
0
A
不发光
A.他所用小灯泡的额定电压为2.5
V
B.他所用小灯泡的额定功率为0.65
W
C.电路的故障可能是小灯泡短路
D.他所用电源的电压为4.5
V
5、下列用电器中，利用电流热效应工作的是（　　）
A．计算器
B．电热水壶
C．收音机
D．电冰箱
6、如图的几种用电器工作时，以电能转化成内能为应用目的（　　）
A.?电视机????B.?电动自行车
C.??抽油烟机????D.电烤箱
7、灯泡L上标有“2.5
V　10
Ω”的字样，下列说法中不正确的是（　　）
A.灯泡L的额定电压是2.5
V
B.灯泡L在任何情况下电阻均为10
Ω
C.灯泡L的额定功率是0.625
W
D.灯泡L正常工作时的电流为0.25
A
8、在
“测定小灯泡额定功率”的实验中，当移动变阻器滑片时，眼睛应观察（　　）
A.灯泡的发光情况
B.变阻器滑片的位置
C.电压表的示数
D.电流表的示数

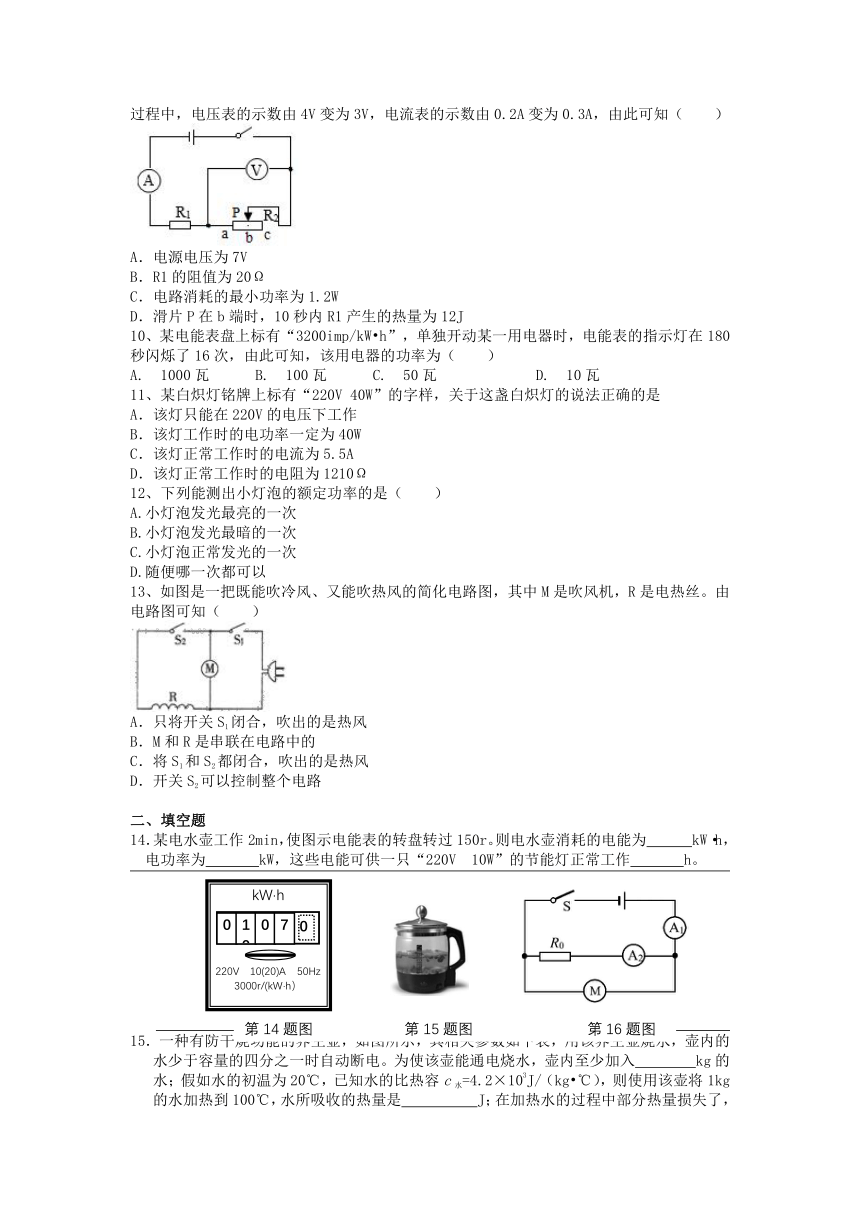

9、如图所示，电源电压恒定不变。闭合开关后，滑动变阻器的滑片P由b端移到某点c的过程中，电压表的示数由4V变为3V，电流表的示数由0.2A变为0.3A，由此可知（　　）
A．电源电压为7V
B．R1的阻值为20Ω
C．电路消耗的最小功率为1.2W
D．滑片P在b端时，10秒内R1产生的热量为12J
10、某电能表盘上标有“3200imp/kW?h”，单独开动某一用电器时，电能表的指示灯在180秒闪烁了16次，由此可知，该用电器的功率为（　　）
A.?1000瓦???B.?100瓦???C.?50瓦?
?
?
??D.?10瓦
11、某白炽灯铭牌上标有“220V
40W”的字样，关于这盏白炽灯的说法正确的是
A．该灯只能在220V的电压下工作
B．该灯工作时的电功率一定为40W
C．该灯正常工作时的电流为5.5A
D．该灯正常工作时的电阻为1210Ω
12、下列能测出小灯泡的额定功率的是（　　）
A.小灯泡发光最亮的一次
B.小灯泡发光最暗的一次
C.小灯泡正常发光的一次
D.随便哪一次都可以
13、如图是一把既能吹冷风、又能吹热风的简化电路图，其中M是吹风机，R是电热丝。由电路图可知（　　）
A．只将开关S1闭合，吹出的是热风
B．M和R是串联在电路中的
C．将S1和S2都闭合，吹出的是热风
D．开关S2可以控制整个电路
二、填空题
14．某电水壶工作2min，使图示电能表的转盘转过150r。则电水壶消耗的电能为
kW·h，电功率为
kW，这些电能可供一只“220V
10W”的节能灯正常工作
h。
15．一种有防干烧功能的养生壶，如图所示，其相关参数如下表，用该养生壶烧水，壶内的水少于容量的四分之一时自动断电。为使该壶能通电烧水，壶内至少加入
kg的水；假如水的初温为20℃，已知水的比热容c水=4.2×103J/（kg?℃），则使用该壶将1kg的水加热到100℃，水所吸收的热量是
J；在加热水的过程中部分热量损失了，其原因是
（列举一个原因即可）。
型号
电源
额定功率
容量
21A213
220V﹣50Hz
400W
2000mL
16．在如图所示电路中，定值电阻R0的阻值为20Ω，电动机线圈电阻为2Ω。闭合开关，电流表A1、A2的示数分别为0.8A，0.3A。则该电路电源电压为
V，1min内电路消耗的电能为
J，1min内电流通过电动机产生的热量为
J。
17．卓玛发现她家新买的白炽灯用过一段时间后，在相同电压下发光时要暗一些，从物理学的角度看是因为灯发光时，温度升高，灯丝发生了
现象（填物态变化的名称），使灯丝变细，导致灯丝电阻变
，消耗的实际功率变
的缘故。
18．充电宝具有充电和供电功能，其内部单节锂电芯的输出电压为3V～5V，如果电芯串联，则输出电压成倍增加；如果电芯并联，则输出电压不变。
（1）在保障输出电压3V～5V不变时，为了增加充电宝储电能量，通常将多节锂电芯连接在一起，则其连接方式是
（选填“串联”或“并联”）；
（2）手机电池标称容量“2000mA·h”，与手机相匹配的充电宝标称容量“10000mA·h”，用充电宝给耗尽电的该手机充满电，理论上能充电
次；实际使用时能充满的次数要小于理论的次数，请写出造成充电宝输出能量损失的一种因素：
。
三、实验探究题
19.在测定标有“”字样的小灯泡电阻的实验中：
请你根据电路图甲将图乙中实物电路补充完整．
通过实验得到了三组和的数据（如表）．当灯泡两端电压为时，电流表示数如图丙所示，请将读数填入表格中．
实验次数
电压
电流
小灯泡正常发光时的电阻为________．
在分析这些实验数据时，你会发现灯丝的电阻是变化的，你认为引起灯丝电阻变化的原因是________．
实验过程中，由于不小心造成灯泡短路，则电路中可能出现的现象是（至少说出两点）________、________．
利用现有器材和电路图还能完成的实验有：________（说出一个即可）．
?
20.乐乐同学在探究“电流通过导体产生热的多少与什么因素有关”时采用了如图所示的实验装置．
（1）实验中通过观察U型管液面高度差来比较________，我们把这种实验方法称之为________；
（2）在甲装置中，a、b两个空气盒中的电阻R1、R2是________连接的（选填“串联”“并联”）；这样做的目的是________，通电相同时间后，观察到的现象是________（选填“左侧”“右侧”）U型管液面高度差较大；
（3）请用以上实验的结论解释：为什么电炉丝热的发红而导线几乎不发热？
（4）请根据图乙所示的电阻关系，在图丙线框AB间完成缺损的电路图________；乙装置可探究的问题是________．
21.在“测量小灯泡的电功率”的实验中，选用如图甲所示的器材，其中电源电压为6V，小灯泡的额定电压为2.5V（灯丝电阻约为10Ω）。
（1）①为了能够顺利完成实验探究，应选用________（“10Ω
0.5A”/“50Ω
0.5A”）规格的滑动变阻器。
②请用笔画线代替导线将实物电路图连接完整________；
（2）电路连接完整后，闭合开关发现灯泡不亮，电流表和电压表均无示数，为了迅速找出故障，他不应该首先检查的是??????
。
A.?滑动变阻器是否接触不良????B.?开关是否接触不良
C.?电流表接线柱是否接触不良?
?D.?电压表接线柱是否接触不良
（3）排除故障后，闭合开关，移动滑片，电压表的示数如图乙所示，其读数是_______V；为了测量小灯泡的额定功率，应将滑动变阻器的滑片向________（选填“A”或“B”）端移动。
（4）根据实验测得的数据，绘制出小灯泡的电流随它两端电压变化的关系图象（如图丙所示），分析图象可知：小灯泡的额定功率为________W；当电压表的示数增大时，电压表与电流表的示数之比________。（选填“变大”、“变小”或“不变”）。
（5）小华打算增加两只开关和一个阻值为
10Ω
的电阻R0
，
只用一只电表来测量小灯泡的额定功率。方案一和方案二是小华设计的两种不同方案的电路图，则以下判断正确的是??????
。
A.?两种方案都可行????
B.?两种方案都不可行
C.?方案一可行，方案二不可行???D.?方案一不可行，方案二可行
四、解答题
22．在综合实践活动中，小峰设计了一种煮饭电路，如图10甲所示，图中R1和R2均为电阻丝，S1是自动控制开关，煮饭时，将该电路接入220V电源，在30min内，电路总功率随时间变化的图象如图10乙所示，求：
（1）0～5min内通过R1的电流；
（2）30min内电路消耗的电能；
（3）10～15min内R1的电功率。
23．如图11所示，R1为9Ω的发热电阻，R2为调节电阻，此电路具有加热挡和保温挡。已知两种工作状态下发热电阻R2的功率之比为9：1，调节电阻R1在保温状态下的功率为2W。求：
（1）调节电阻的阻值；
（2）电源电压。
参考答案
1.答案C：
2.【参考答案】A
3.【参考答案】C
4.【参考答案】C
5.【答案】B。
6.【参考答案】D
7.【参考答案】B
8.【参考答案】C
9.【答案】C
10.【参考答案】B
11.【参考答案】D
12.【参考答案】C
13.【答案】C
二.填空题
14.
0.05
1.5
5
15.
0.5
3.36×105
水壶吸热
16.
6
288
30
17.
升华
大
小
18.
并联
5
充电时电池发热要消耗能量
三.实验探究题
19.
电流表的量程是，分度值是，所以读数为．
故答案为：．实际功率增大，灯丝温度升高，电阻随温度升高而变大灯泡不亮电流表示数变大（电压表示数为零）测小灯泡的额定功率
20.【答案】（1）电流通过导体产生热的多少；转换法
（2）串联；控制电流相同；右
（3）解：在电流和通电时间相同时，电炉丝比导线电阻大，产生的热量多，所以电炉丝热的发红而导线几乎不发热
（4）；电流通过导体产生的热与电流大小的关系
21.【答案】（1）“50Ω
0.5A”；
（2）D
（3）2.2；B
（4）0.5；变大
（5）C
四、计算题
22．（1）5A
（2）1.584×106J
（3）176W　
23．（1）18Ω
（2）9V
