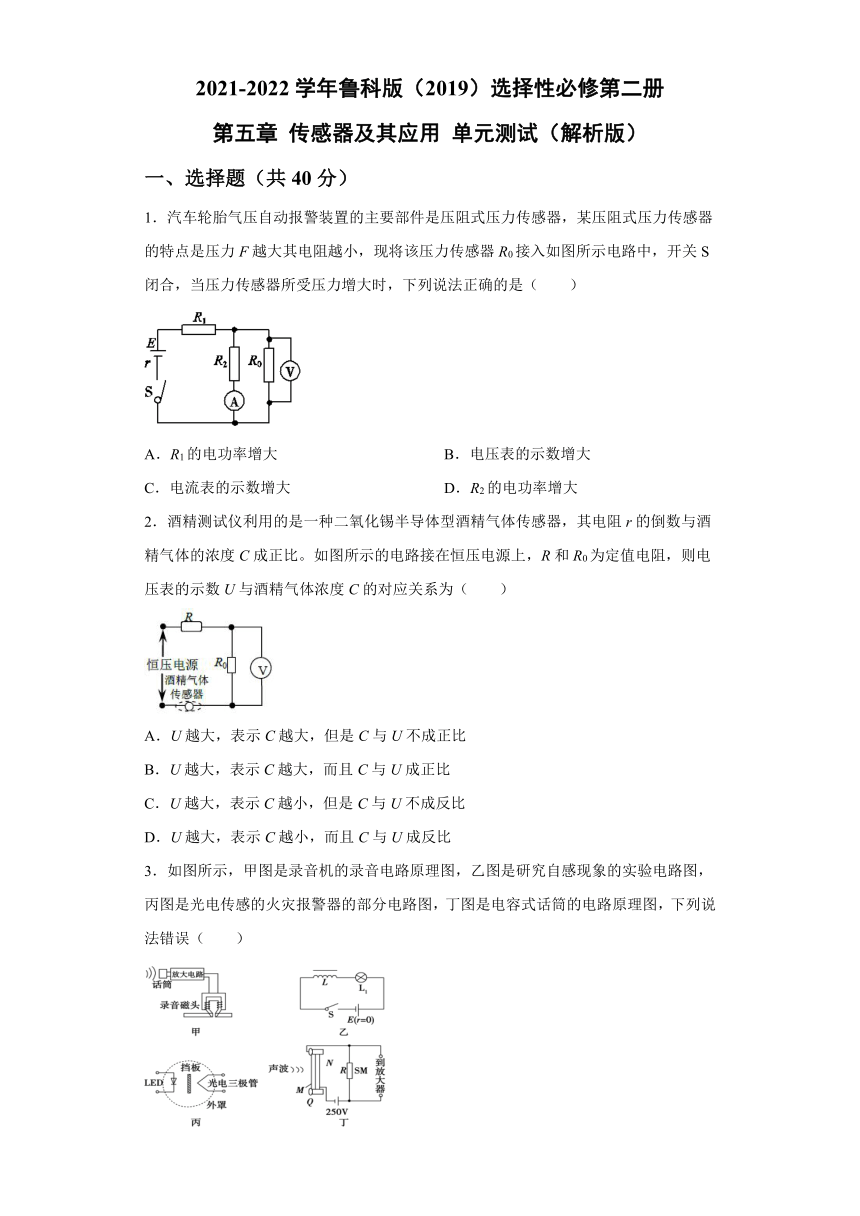

2021-2022学年鲁科版（2019）选择性必修第二册
第五章
传感器及其应用
单元测试（解析版）
一、选择题（共40分）
1．汽车轮胎气压自动报警装置的主要部件是压阻式压力传感器，某压阻式压力传感器的特点是压力F越大其电阻越小，现将该压力传感器R0接入如图所示电路中，开关S闭合，当压力传感器所受压力增大时，下列说法正确的是（ ）
A．R1的电功率增大
B．电压表的示数增大
C．电流表的示数增大
D．R2的电功率增大
2．酒精测试仪利用的是一种二氧化锡半导体型酒精气体传感器，其电阻r的倒数与酒精气体的浓度C成正比。如图所示的电路接在恒压电源上，R和R0为定值电阻，则电压表的示数U与酒精气体浓度C的对应关系为（ ）
A．U越大，表示C越大，但是C与U不成正比
B．U越大，表示C越大，而且C与U成正比
C．U越大，表示C越小，但是C与U不成反比
D．U越大，表示C越小，而且C与U成反比
3．如图所示，甲图是录音机的录音电路原理图，乙图是研究自感现象的实验电路图，丙图是光电传感的火灾报警器的部分电路图，丁图是电容式话筒的电路原理图，下列说法错误（ ）

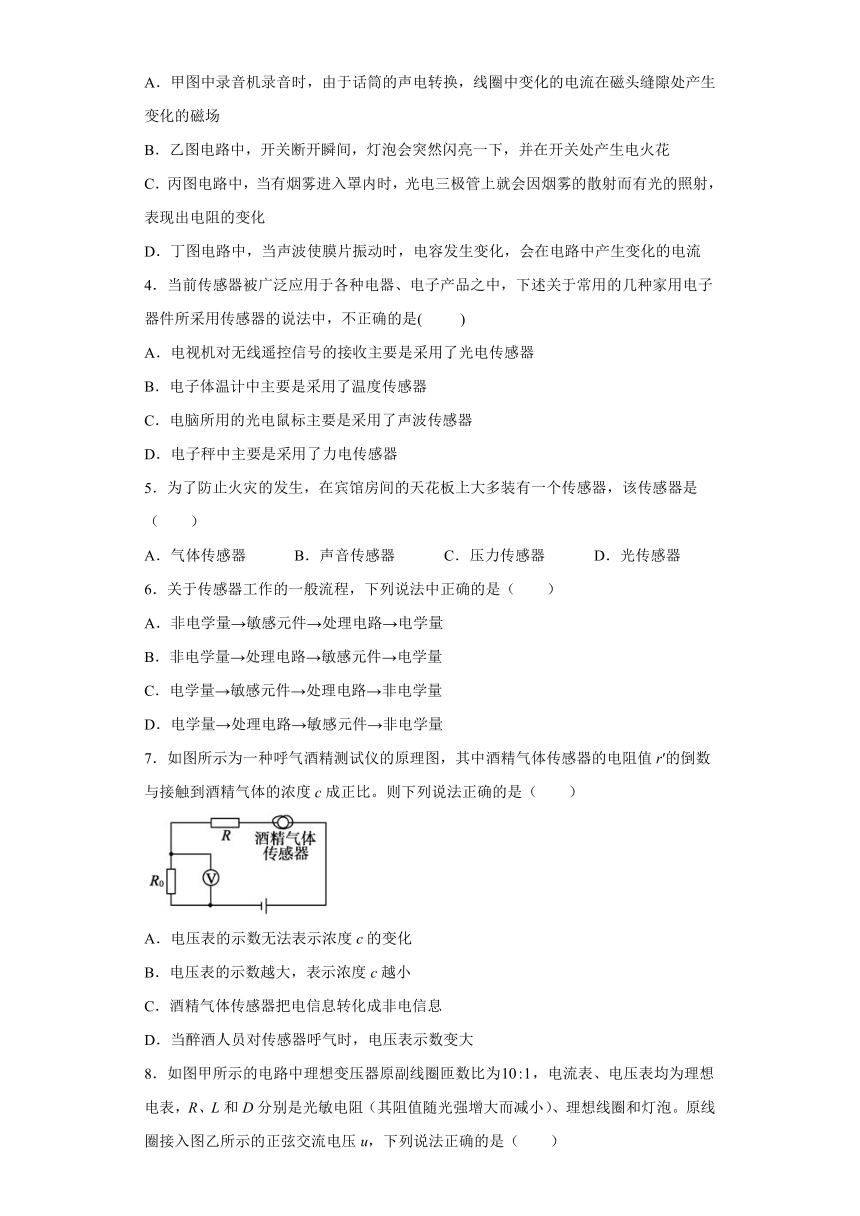

A．甲图中录音机录音时，由于话筒的声电转换，线圈中变化的电流在磁头缝隙处产生变化的磁场
B．乙图电路中，开关断开瞬间，灯泡会突然闪亮一下，并在开关处产生电火花
C．丙图电路中，当有烟雾进入罩内时，光电三极管上就会因烟雾的散射而有光的照射，表现出电阻的变化
D．丁图电路中，当声波使膜片振动时，电容发生变化，会在电路中产生变化的电流
4．当前传感器被广泛应用于各种电器、电子产品之中，下述关于常用的几种家用电子器件所采用传感器的说法中，不正确的是(
)
A．电视机对无线遥控信号的接收主要是采用了光电传感器
B．电子体温计中主要是采用了温度传感器
C．电脑所用的光电鼠标主要是采用了声波传感器
D．电子秤中主要是采用了力电传感器
5．为了防止火灾的发生，在宾馆房间的天花板上大多装有一个传感器，该传感器是（ ）
A．气体传感器
B．声音传感器
C．压力传感器
D．光传感器
6．关于传感器工作的一般流程，下列说法中正确的是（ ）
A．非电学量→敏感元件→处理电路→电学量
B．非电学量→处理电路→敏感元件→电学量
C．电学量→敏感元件→处理电路→非电学量
D．电学量→处理电路→敏感元件→非电学量
7．如图所示为一种呼气酒精测试仪的原理图，其中酒精气体传感器的电阻值r′的倒数与接触到酒精气体的浓度c成正比。则下列说法正确的是（ ）
A．电压表的示数无法表示浓度c的变化
B．电压表的示数越大，表示浓度c越小
C．酒精气体传感器把电信息转化成非电信息
D．当醉酒人员对传感器呼气时，电压表示数变大
8．如图甲所示的电路中理想变压器原副线圈匝数比为，电流表、电压表均为理想电表，R、L和D分别是光敏电阻（其阻值随光强增大而减小）、理想线圈和灯泡。原线圈接入图乙所示的正弦交流电压u，下列说法正确的是（ ）
A．该交变电流的方向每秒改变50次
B．在时，电压表的示数为22V
C．有光照射电阻R时，灯泡D变亮
D．抽出线圈L中的铁芯，电流表的示数减小
9．如图甲所示，M是一个小型理想变压器，原、副线圈匝数之比n1：n2=10：1，接线柱a、b接一正弦交变电源，电压如图乙所示。变压器右侧部分为一火警系统原理图，其中R2为用半导体热敏材料制成的传感器（电阻随温度升高而减小），R1为一定值电阻。下列说法中正确的是（ ）
A．电压表V1示数为22V
B．输入电压瞬时值表达式为u=220sin100πt（V）
C．当R2所在处出现火警时，电流表A的示数变小
D．当R2所在处出现火警时，电压表V2的示数变大
10．压敏电阻的阻值会随所受压力的增大而减小。一同学利用压敏电阻设计了判断升降机运动状态的装置，如图甲所示，将压敏电阻平放在升降机内，受压面朝上，在上面放一物体m，升降机静止时电流表示数为I0。某过程中电流表的示数如图乙所示，则在此过程（ ）
A．物体处于超重状态
B．物体处于失重状态
C．升降机一定向上做匀加速运动
D．升降机可能向下做匀减速运动

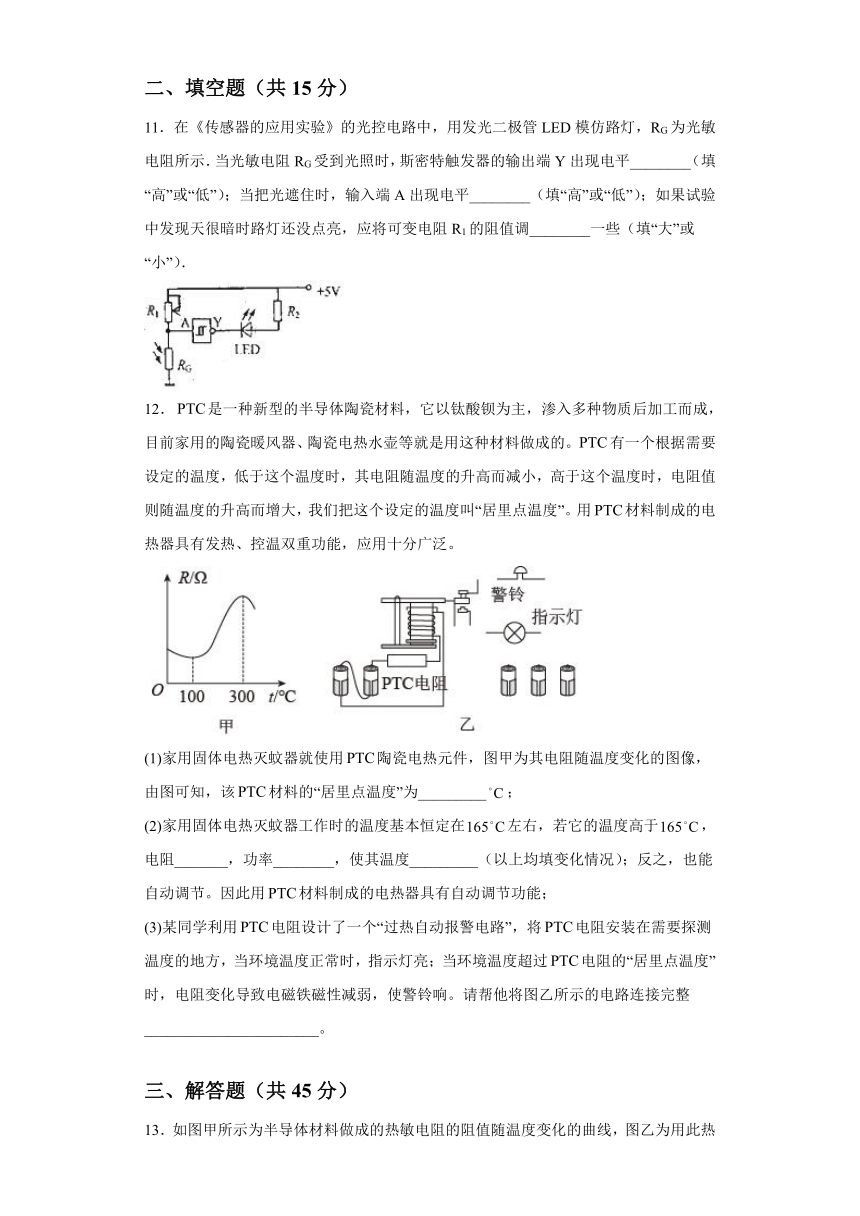

二、填空题（共15分）
11．在《传感器的应用实验》的光控电路中，用发光二极管LED模仿路灯，RG为光敏电阻所示．当光敏电阻RG受到光照时，斯密特触发器的输出端Y出现电平________（填“高”或“低”）；当把光遮住时，输入端A出现电平________（填“高”或“低”）；如果试验中发现天很暗时路灯还没点亮，应将可变电阻R1的阻值调________一些（填“大”或“小”）．
12．是一种新型的半导体陶瓷材料，它以钛酸钡为主，渗入多种物质后加工而成，目前家用的陶瓷暖风器、陶瓷电热水壶等就是用这种材料做成的。有一个根据需要设定的温度，低于这个温度时，其电阻随温度的升高而减小，高于这个温度时，电阻值则随温度的升高而增大，我们把这个设定的温度叫“居里点温度”。用材料制成的电热器具有发热、控温双重功能，应用十分广泛。
(1)家用固体电热灭蚊器就使用陶瓷电热元件，图甲为其电阻随温度变化的图像，由图可知，该材料的“居里点温度”为_________；
(2)家用固体电热灭蚊器工作时的温度基本恒定在左右，若它的温度高于，电阻_______，功率________，使其温度_________（以上均填变化情况）；反之，也能自动调节。因此用材料制成的电热器具有自动调节功能；
(3)某同学利用电阻设计了一个“过热自动报警电路”，将电阻安装在需要探测温度的地方，当环境温度正常时，指示灯亮；当环境温度超过电阻的“居里点温度”时，电阻变化导致电磁铁磁性减弱，使警铃响。请帮他将图乙所示的电路连接完整_______________________。
三、解答题（共45分）

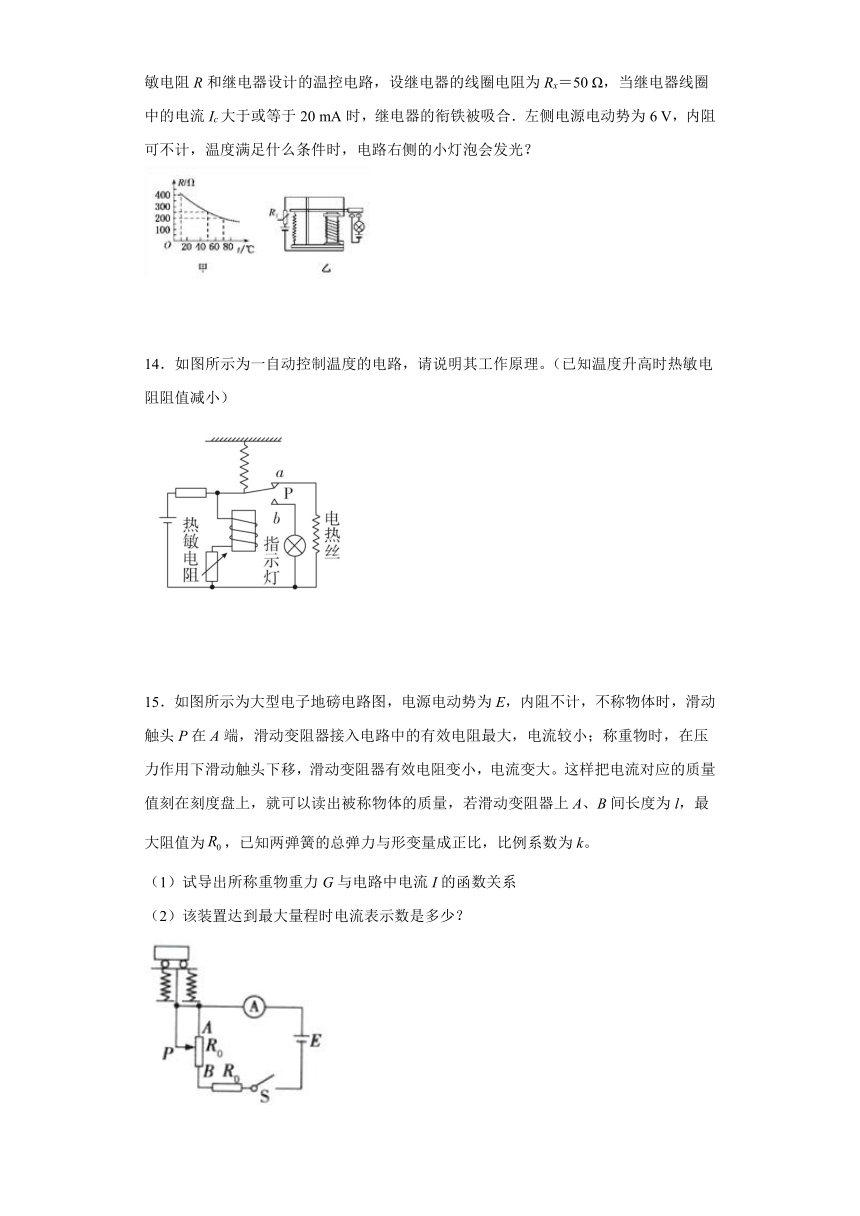

13．如图甲所示为半导体材料做成的热敏电阻的阻值随温度变化的曲线，图乙为用此热敏电阻R和继电器设计的温控电路，设继电器的线圈电阻为Rx＝50
Ω，当继电器线圈中的电流Ic大于或等于20
mA时，继电器的衔铁被吸合．左侧电源电动势为6
V，内阻可不计，温度满足什么条件时，电路右侧的小灯泡会发光？
14．如图所示为一自动控制温度的电路，请说明其工作原理。（已知温度升高时热敏电阻阻值减小）
15．如图所示为大型电子地磅电路图，电源电动势为E，内阻不计，不称物体时，滑动触头P在A端，滑动变阻器接入电路中的有效电阻最大，电流较小；称重物时，在压力作用下滑动触头下移，滑动变阻器有效电阻变小，电流变大。这样把电流对应的质量值刻在刻度盘上，就可以读出被称物体的质量，若滑动变阻器上A、B间长度为l，最大阻值为，已知两弹簧的总弹力与形变量成正比，比例系数为k。
（1）试导出所称重物重力G与电路中电流I的函数关系
（2）该装置达到最大量程时电流表示数是多少？
16．如图所示，图甲为某热敏电阻的R?t图像，图乙为用此热敏电阻R和继电器组成的一个简单的恒温箱温控电路，继电器线圈的电阻为150
Ω.当线圈中的电流大于或等于20
mA时，继电器的衔铁被吸合．为继电器线圈供电的电池的电动势E＝6
V，内阻不计．图中的“电源”是恒温箱加热器的电源．
甲 乙
(1)应该把恒温箱内的加热器接在A、B两端还是C、D两端？
(2)如果要使恒温箱内的温度保持100
℃，滑动变阻器R′的阻值应调节为多少？
参考答案
1．A
【详解】
A．据题意，压力增大时R0电阻减小，则外电路电阻减小，根据闭合电路欧姆定律，有
可知总电流I减小，R1的电功率为
可知R1的电功率增大，故A正确；
B．电压表测量的是并联电路的电压，根据公式，有
可知电压表的示数减小，故B错误；
C．电流表测量R2支路电流，根据公式，有
可知电流表的示数减小，故C错误；
D．R2的电功率为
则R2的电功率减小，故D错误。
故选A。
2．A
【详解】
设酒精气体传感器电阻为r．由图知，酒精气体传感器和定值电阻串联在电路中，电压表测R0两端的电压。根据酒精气体传感器的电阻的倒数与酒精气体的浓度成正比，得
（k是比例系数）…①
根据欧姆定律得
…②
由①②整理得
由数学知识知，U越大，C越大，但C与U不成正比。
故选A。
3．B
【详解】
A．磁带录音机的录音原理是：录音时，话筒将声音先转变成强弱变化的电流，即声信号转换为电信号（这是利用了电磁感应现象），送到录音磁头；由图可知：录音磁头是一个蹄形电磁铁，它的磁性强弱会随电信号变化，将电信号转换为磁信号（利用了电流的磁效应），故A正确；
B．乙图电路中，开关断开瞬间，电感和灯泡并没有形成回来，灯泡立即熄灭，故B错误；
C．光电三极管也是一种晶体管，它有三个电极．当光照强弱变化时，电极之间的电阻会随之变化．当有烟雾进入罩内时，光电三极管上就会因烟雾的散射而影响光照强度，表现出电阻的变化，故C正确；
D．电容话筒一样利用振膜接受空气振动信号，振膜与固定的平面电极之间形成一个电容，两者之间的距离变化会导致其电容容量的变化。在电容两端施加固定频率及大小的电压，通过电容的电流就会变化，故D正确。
本题选错误的，故选B。
4．C
【详解】
A．电视机对无线遥控信号的接收采用了红外线传感器，故A正确，与题意不符；
B．电子体温计主要是采用了温度传感器，故B正确，与题意不符；
C．电脑所用的光电鼠标主要采用了光传感器，故C错误，与题意相符
D．电子秤主要是采用了力电传感器，故D正确，与题意不符；
故选C。
5．D
【详解】
当有烟雾时，光会发生漫反射，火灾报警器将光信号转换成电信号，从而发出警报。所以该传感器是用光传感器实现报警的。
故D正确。
6．A
【详解】
传感器工作的一般流程为：非电学量被敏感元件感知，然后通过转换元件转换成电信号，再通过转换电路将此信号转换成易于传输或测量的电学量。故选A。
【点睛】
本题考查了传感器的工作原理。
7．D
【详解】
ABD．酒精气体传感器和定值电阻串联在电路中，电压表测R0两端的电压，酒精气体传感器的电阻的倒数与酒精气体的浓度成正比，测试到的酒精气体浓度越大则传感器的电阻的倒数越大，所以传感器的电阻越小，根据欧姆定律可知电路中电流越大，R0两端的电压越大，所以U越大。表示c越大，AB错误D正确；
C．酒精气体传感器把非电信息（酒精气体浓度）转化成电信息（电压），C错误。
故选D。
8．BC
【详解】
A．由题图乙可知，交变电流的周期为，频率为50Hz，则该交变电流的方向每秒改变100次，故A错误；
B．电压表的示数为变压器副线圈两端电压的有效值，原线圈中电压的有效值为220V，由理想变压器的电压关系可知，电压表的示数为22V，故B正确；
C．当有光照射电阻R时，其阻值减小，即负载电阻的阻值减小，输出电流增大，灯泡D变亮，故C正确；
D．抽出线圈L中的铁芯，线圈的自感系数减小，对交变电流的阻碍作用（感抗）减小，副线圈中电流增大，故原线圈中电流增大，电流表示数增大，故D错误。
故选BC。
9．AB
【详解】
A．由图象可知，输入的电压有效值为220V，变压器的电压与匝数成正比，由此可得副线圈的电压为
所以电压表V1示数为22V，故A正确；
B．由电动势随时间变化的规律可知，周期为0.02s，交流电的角速度
所以输入电压瞬时值表达式为
u=220sin100πt（V）
故B正确；
CD．当出现火警时，温度升高，电阻R2减小，副线圈的电流变大，所以原线圈电流即电流表A示数增大，则R1的电压要增大，由于副线圈的总电压不变，所以R2的电压即电压表示数V2要减小，故CD错误。
故选AB。
10．AD
【详解】
AB．升降机静止时电流表示数为I0，而运动过程中电流表示数为2I0，由欧姆定律分析压敏电阻的阻值变小，说明压敏电阻所受压力增大，大于重力，则物体处于超重状态，故A正确，B错误；
CD．升降机具有向上的加速度，可能向上匀加速运动也可能向下做匀减速运动，故C错误，D正确。
故选AD。
11．高；
高；
小；
【解析】
【详解】
用发光二极管LED模仿路灯，RG为光敏电阻所示．当光敏电阻受到光照时，其电阻值较小，输入端A电势低，故斯密特触发器的输出端Y出现高电平；当把光遮住时，电阻比较大，光敏电阻两端的电势差比较大，输入端A出现高电平；如果试验中发现天很暗时路灯还没点亮，说明A点的电势仍然比较低，所以应将可变电阻R1的阻值调小一些．
【点睛】
解决本题的关键掌握门的特点：输入高电势输出低电势，反之输入低电势输出高电势．
12．100
变大
变小
降低
【详解】
(1)[1]当材料低于“居里点温度”时，其电阻随温度的升高而减小，高于“居里点温度”时，电阻值则随温度的升高而增大，分析图甲可知“居里点温度”为100℃。
(2)[2][3][4]分析图甲可知，家用固体电热灭蚊器工作时的温度高于165℃时，电阻变大，根据功率公式可知，功率减小，温度降低。
(3)[5]当环境温度正常时，指示灯亮；当环境温度超过电阻的“居里点温度”时，电阻变大，电流减小，导致电磁铁磁性减弱，使警铃响.根据题干信息连接电路，如图所示.
13．温度不小于50
℃时，电路右侧的小灯泡会发光
【详解】
根据题意，当继电器线圈中的电流大于或等于时，由闭合电路欧姆定律求出Rt的值，从图线a中读出对应的温度，再得到温度的条件．
根据闭合电路欧姆定律得：，得：，从图线可知对应的温度是，所以温度小于时，电路右侧的小灯泡会发光．
14．见解析
【详解】
当开关P在弹簧拉力作用下拉到上面与a接触时，电热丝工作；随着温度升高，热敏电阻阻值减小，通过电磁铁的电流增大，电磁铁磁性增强到一定程度时把P吸到b，电热丝停止工作，指示灯亮。
15．（1）（2）
【详解】
（1）设所称重物重力为G时弹簧的压缩量为x，由题意得
①
此时，滑动触头P距B端距离为，滑动变阻器有效电阻为，由闭合电路欧姆定律有
②
由①②式解得。
（2）该装置达到最大量程时，弹簧压缩量最大，A、B间电阻被短路。故此时电流表示数为。
16．(1)应接在A、B两端 (2)100
Ω
【解析】
【详解】
(1)应接在A、B两端．
(2)由题图甲可知，t＝100
℃时R＝50
Ω，则t＝100
℃时继电器电路中的电流：
I＝
又E＝6
V，I＝20
mA，R继＝150
Ω
代入数据，解得
R′＝100
Ω.
【点睛】
在解答本题的时候要分析清楚，控制电路和加热电路是两个不同的电路，只有当温度较低，需要加热的时候，加热电路才会工作，而控制电路是一直通电的．
