2010~2012高考物理高频考点精选分类解析
高频考点25 带电粒子在电场中的运动

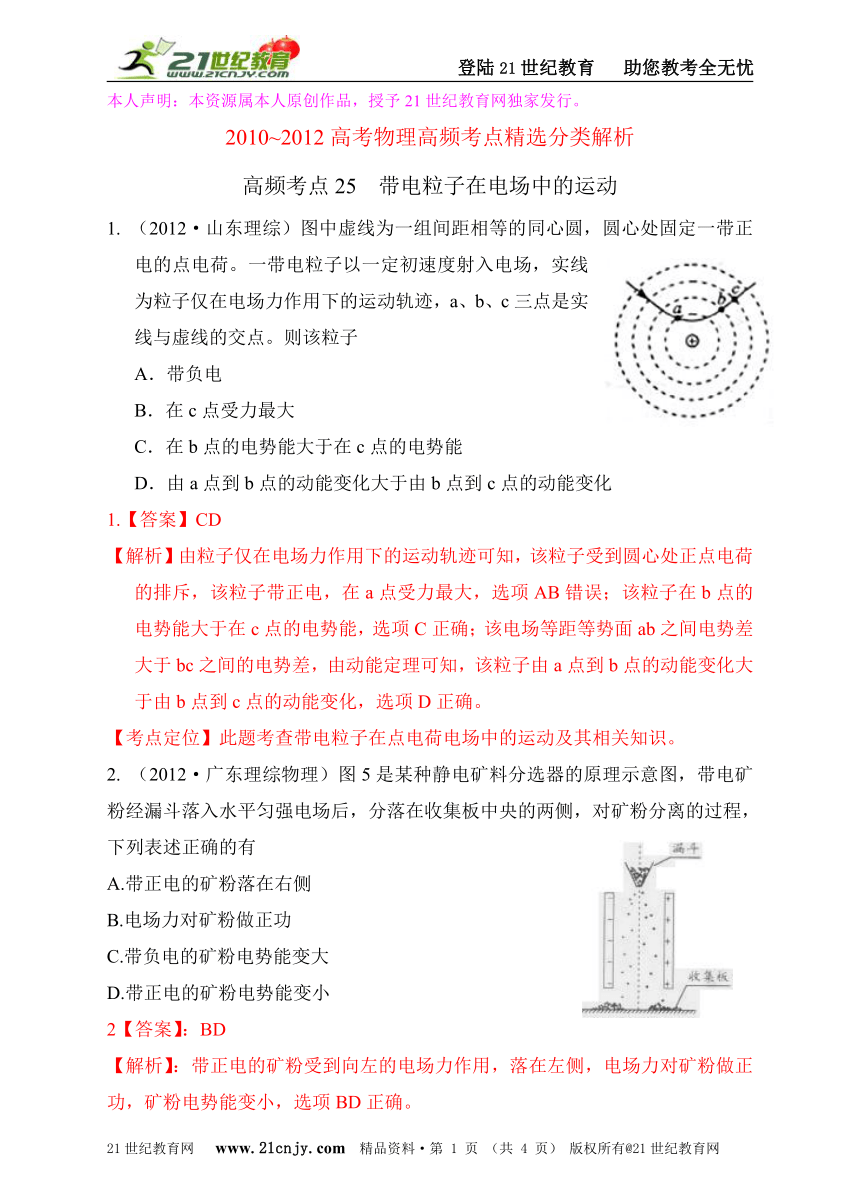

1. （2012·山东理综）图中虚线为一组间距相等的同心圆，圆心处固定一带正电的点电荷。一带电粒子以一定初速度射入电场，实线为粒子仅在电场力作用下的运动轨迹，a、b、c三点是实线与虚线的交点。则该粒子
A．带负电
B．在c点受力最大
C．在b点的电势能大于在c点的电势能
D．由a点到b点的动能变化大于由b点到c点的动能变化
1.【答案】CD
【解析】由粒子仅在电场力作用下的运动轨迹可知，该粒子受到圆心处正点电荷的排斥，该粒子带正电，在a点受力最大，选项AB错误；该粒子在b点的电势能大于在c点的电势能，选项C正确；该电场等距等势面ab之间电势差大于bc之间的电势差，由动能定理可知，该粒子由a点到b点的动能变化大于由b点到c点的动能变化，选项D正确。
【考点定位】此题考查带电粒子在点电荷电场中的运动及其相关知识。
2. （2012·广东理综物理）图5是某种静电矿料分选器的原理示意图，带电矿粉经漏斗落入水平匀强电场后，分落在收集板中央的两侧，对矿粉分离的过程，下列表述正确的有
A.带正电的矿粉落在右侧
B.电场力对矿粉做正功
C.带负电的矿粉电势能变大
D.带正电的矿粉电势能变小
2【答案】：BD
【解析】：带正电的矿粉受到向左的电场力作用，落在左侧，电场力对矿粉做正功，矿粉电势能变小，选项BD正确。
【考点定位】此题考查带电粒子在电场中的运动及其相关知识。

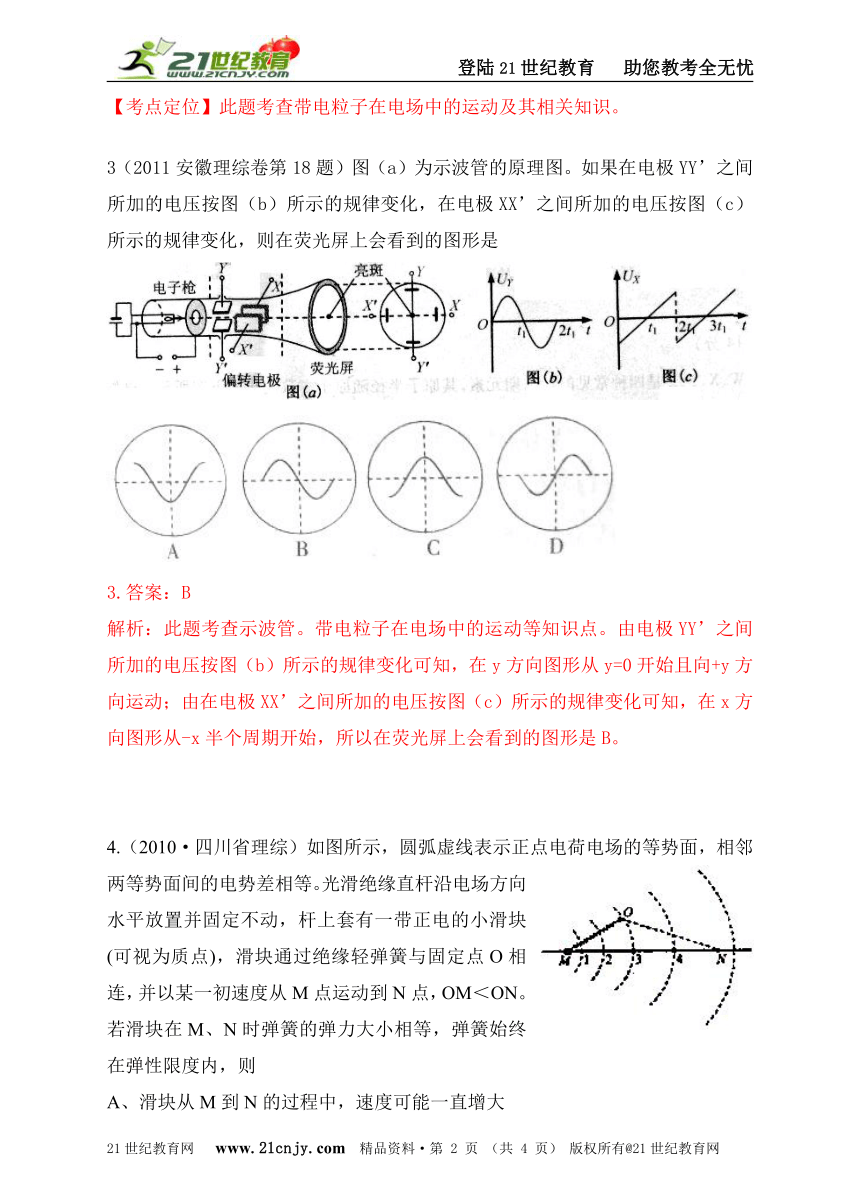

3（2011安徽理综卷第18题）图（a）为示波管的原理图。如果在电极YY’之间所加的电压按图（b）所示的规律变化，在电极XX’之间所加的电压按图（c）所示的规律变化，则在荧光屏上会看到的图形是
3.答案：B
解析：此题考查示波管。带电粒子在电场中的运动等知识点。由电极YY’之间所加的电压按图（b）所示的规律变化可知，在y方向图形从y=0开始且向+y方向运动；由在电极XX’之间所加的电压按图（c）所示的规律变化可知，在x方向图形从-x半个周期开始，所以在荧光屏上会看到的图形是B。
4.（2010·四川省理综）如图所示，圆弧虚线表示正点电荷电场的等势面，相邻两等势面间的电势差相等。光滑绝缘直杆沿电场方向水平放置并固定不动，杆上套有一带正电的小滑块(可视为质点)，滑块通过绝缘轻弹簧与固定点O相连，并以某一初速度从M点运动到N点，OM＜ON。若滑块在M、N时弹簧的弹力大小相等，弹簧始终在弹性限度内，则
A、滑块从M到N的过程中，速度可能一直增大
B、滑块从位置1到2的过程中，电场力做的功比从位置3到4的小
C、在M、N之间的范围内，可能存在滑块速度相同的两个位置
D、在M、N之间可能存在只由电场力确定滑块加速度大小的三个位置
4.【答案】AC
【解析】在N点如果电场力不小于弹簧弹力的分力，则滑块一直加速，A正确。在N点如果电场力小于弹簧弹力的分力，则滑块先加速后减速，就可能有两个位置的速度相同，C正确。1、2与3、4间的电势差相等，电场力做功相等，B错误。由于M点和N点弹簧的长度不同但弹力相等，说明N点时弹簧是压缩的，在弹簧与水平杆垂直和弹簧恢复原长的两个位置滑块的加速度只由电场力决定，D错误。
5（2012·四川理综）如图所示，ABCD为固定在竖直平面内的轨道，AB段光滑水平，BC段为光滑圆弧，对应的圆心角θ=37°，半径r=2.5m，CD段平直倾斜且粗糙，各段轨道均平滑连接，倾斜轨道所在区域有场强大小为E=2×105N/C、方向垂直于斜轨向下的匀强电场。质量m=5×10-2kg、电荷量q=+1×10-6C的小物体（视为质点）被弹簧枪发射后，沿水平轨道向左滑行，在C点以速度v0=3m/s冲上斜轨。以小物体通过C点时为计时起点，0.1s以后，场强大小不变，方向反向。已知斜轨与小物体间的动摩擦因数μ=0.25。设小物体的电荷量保持不变，取g=10m/s2，sin37°=0.6，cos37°=0.8。
（1）求弹簧枪对小物体所做的功；
（2）在斜轨上小物体能到达的最高点为P，示CP的长度。
5【解析】（1）设弹簧枪对小物体做功为Wf，由动能定理得：Wf -mgr(1-cosθ)=mv02.①
代入数据得，Wf=0.475J。 ②
（2）取沿平直斜轨道向上为正方向。设小物块通过C点进入电场后的加速度为a1，
由牛顿第二定律得：-mgsinθ-μ(mgcosθ+qE)=ma1。 ③
小物体向上做匀减速运动，经t1=0.1s后，速度达到v1，有
v1= v0+ a1 t1 ④
由③④联立解得：v1=2.1m/s。
设运动的位移为s1，有：s1= v0 t1+a1t12。
电场力反向后，设物体的加速度为a2，由牛顿第二定律得
-mgsinθ-μ(mgcosθ-qE)=ma2。
设小物体以此加速度运动到速度为零，运动的时间为t2，位移为s2，有
0= v1+ a2 t2，
s1= v1 t2+a2t22。
设CP的长度为s，有s= s1 +s2。
联立相关方程，代入数据解得：s=0.57m。
【考点定位】此题考查动能定理、牛顿运动定律、匀变速直线运动规律及其相关知识。
