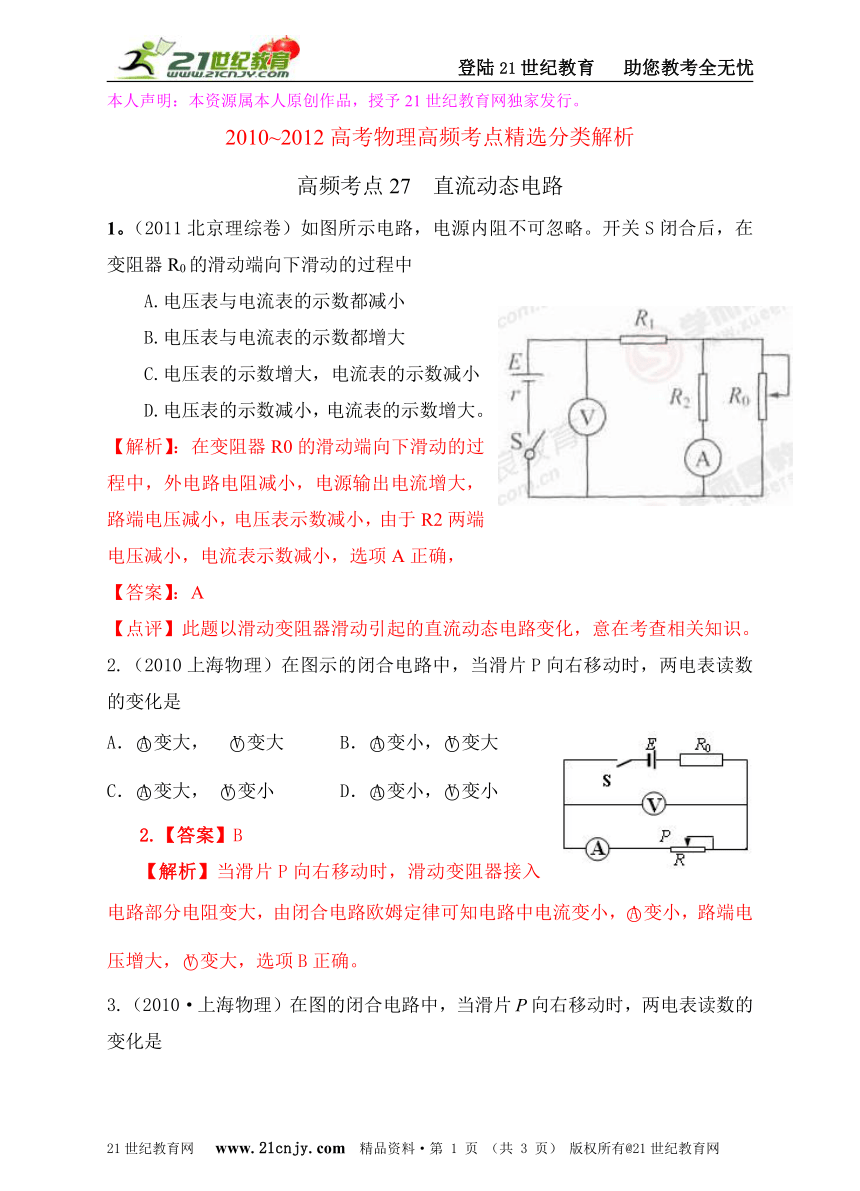

2010~2012高考物理高频考点精选分类解析
高频考点27 直流动态电路
1。（2011北京理综卷）如图所示电路，电源内阻不可忽略。开关S闭合后，在变阻器R0的滑动端向下滑动的过程中
A.电压表与电流表的示数都减小
B.电压表与电流表的示数都增大
C.电压表的示数增大，电流表的示数减小
D.电压表的示数减小，电流表的示数增大。
【解析】：在变阻器R0的滑动端向下滑动的过程中，外电路电阻减小，电源输出电流增大，路端电压减小，电压表示数减小，由于R2两端电压减小，电流表示数减小，选项A正确，
【答案】：A
【点评】此题以滑动变阻器滑动引起的直流动态电路变化，意在考查相关知识。
2.（2010上海物理）在图示的闭合电路中，当滑片P向右移动时，两电表读数的变化是
A．变大， 变大 B．变小，变大
C．变大， 变小 D．变小，变小
2.【答案】B
【解析】当滑片P向右移动时，滑动变阻器接入电路部分电阻变大，由闭合电路欧姆定律可知电路中电流变小，变小，路端电压增大，变大，选项B正确。
3.（2010·上海物理）在图的闭合电路中，当滑片向右移动时，两电表读数的变化是
（A）变大， 变大 （B）变小，变大
（C）变大， 变小 （D）变小，变小
3.答案：B
解析：当滑片向右移动时，电阻变大，电流变小，变小，电压变大，变大，选项B正确。
4.（2011上海物理第12题）如图所示电路中，闭合电键S，当滑动变阻器的滑动触头P从最高端向下滑动时，
(A)电压表V读数先变大后变小，电流表A读数变大
(B)电压表V读数先变小后变大，电流表A读数变小
(C)电压表V读数先变大后变小，电流表A读数先变小后变大
(D)电压表V读数先变小后变大，电流表A读数先变大后变小
4.【答案】.A
【解析】；当滑动变阻器的滑动触头P从最高端向下滑动时，外电路电阻先增大后减小，路端电压先变大后变小，电压表V读数先变大后变小，电流表A读数变大，选项A正确。
5（2011海南物理）如图，E为内阻不能忽略的电池，R1、R2、R3为定值电阻，S0、S为开关，V与A分别为电压表与电流表。初始时S0与S均闭合，现将S断开，则
的读数变大，的读数变小
的读数变大，的读数变大
的读数变小，的读数变小
的读数变小，的读数变大
5.【答案】：D
【解析】：此题考查直流电路的动态变化等相关知识。现将S断开，外电路电阻减小，电源输出电流增大，电源路端电压减小，的读数变小，的读数变大，选项D正确。
