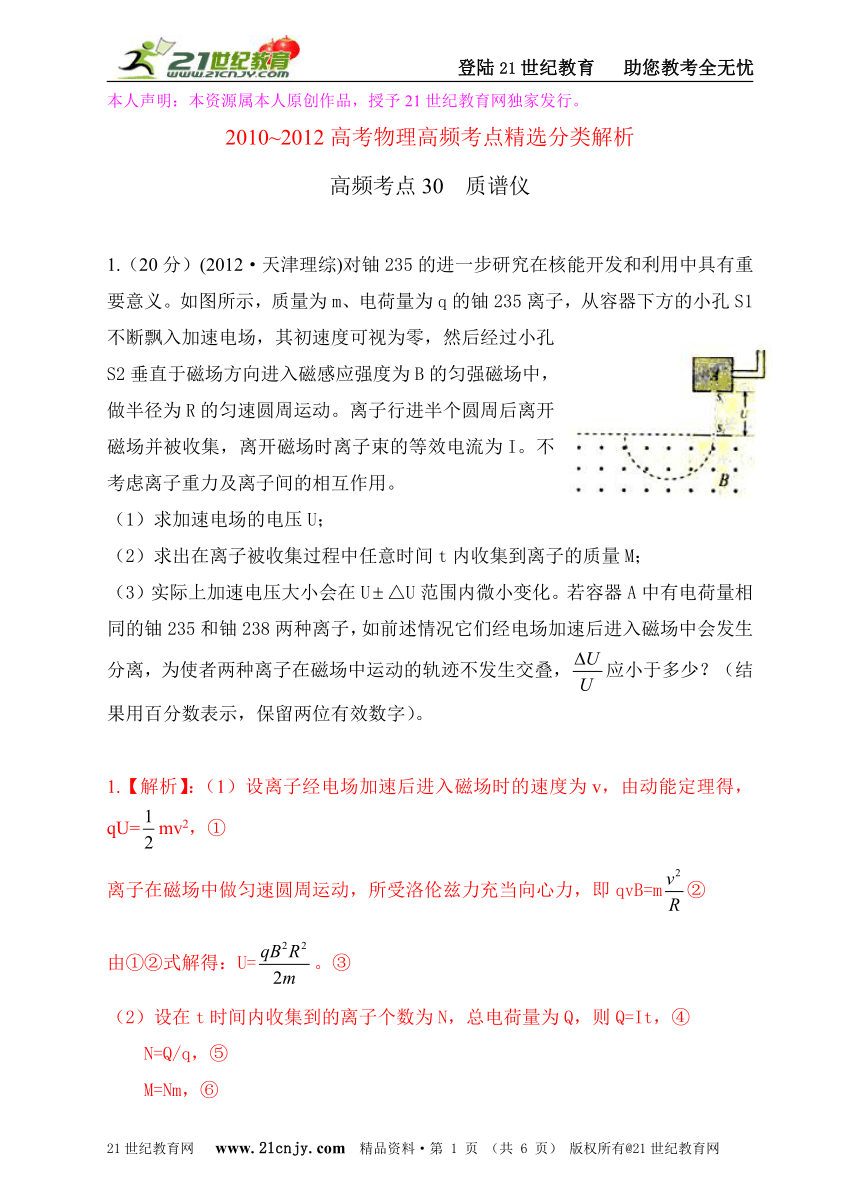

2010~2012高考物理高频考点精选分类解析
高频考点30 质谱仪
1.（20分）(2012·天津理综)对铀235的进一步研究在核能开发和利用中具有重要意义。如图所示，质量为m、电荷量为q的铀235离子，从容器下方的小孔S1不断飘入加速电场，其初速度可视为零，然后经过小孔S2垂直于磁场方向进入磁感应强度为B的匀强磁场中，做半径为R的匀速圆周运动。离子行进半个圆周后离开磁场并被收集，离开磁场时离子束的等效电流为I。不考虑离子重力及离子间的相互作用。
（1）求加速电场的电压U；
（2）求出在离子被收集过程中任意时间t内收集到离子的质量M；
（3）实际上加速电压大小会在U△U范围内微小变化。若容器A中有电荷量相同的铀235和铀238两种离子，如前述情况它们经电场加速后进入磁场中会发生分离，为使者两种离子在磁场中运动的轨迹不发生交叠，应小于多少？（结果用百分数表示，保留两位有效数字）。
1.【解析】：（1）设离子经电场加速后进入磁场时的速度为v，由动能定理得，qU=mv2，①
离子在磁场中做匀速圆周运动，所受洛伦兹力充当向心力，即qvB=m②
由①②式解得：U=。③
（2）设在t时间内收集到的离子个数为N，总电荷量为Q，则Q=It，④
N=Q/q，⑤
M=Nm，⑥
由④⑤⑥式解得：M=mIt/q。⑦

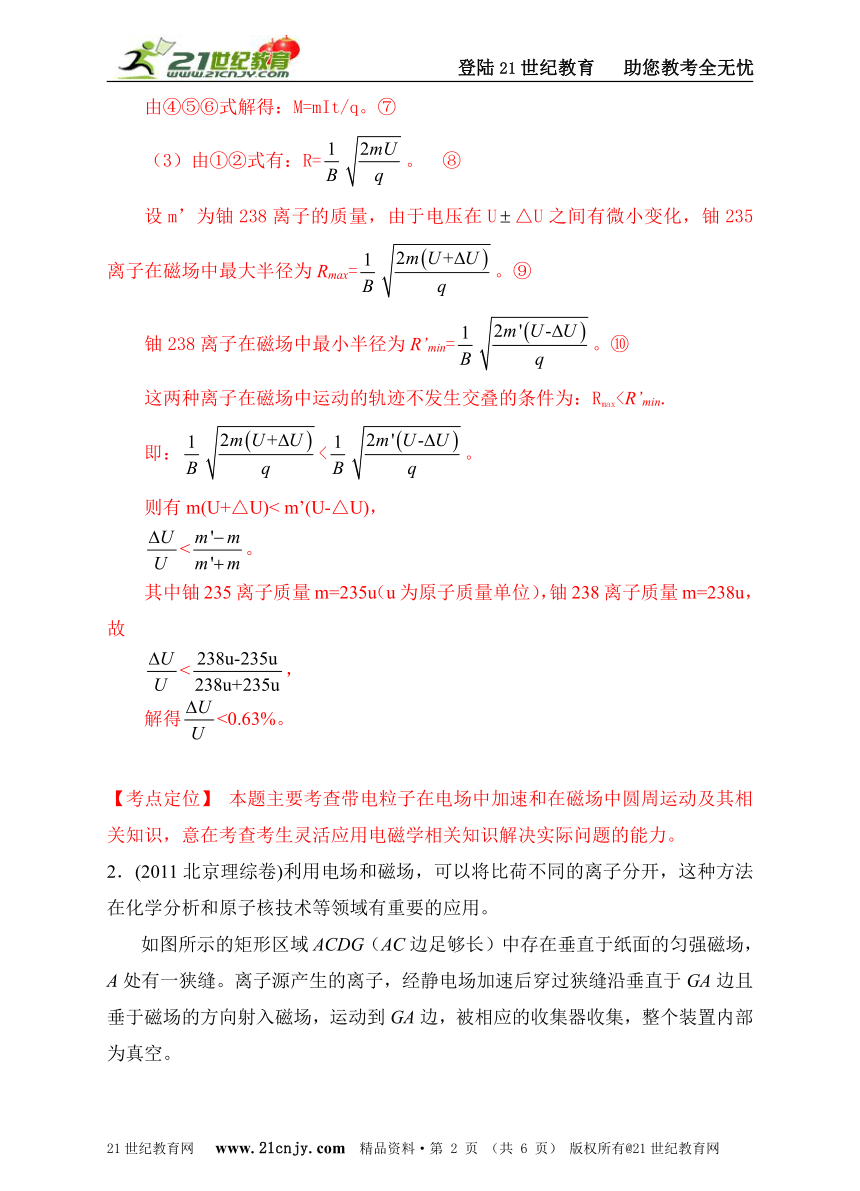

（3）由①②式有：R=。 ⑧
设m’为铀238离子的质量，由于电压在U△U之间有微小变化，铀235离子在磁场中最大半径为Rmax=。⑨
铀238离子在磁场中最小半径为R’min=。⑩
这两种离子在磁场中运动的轨迹不发生交叠的条件为：Rmax即：<。
则有m(U+△U)< m’(U-△U)，
<。
其中铀235离子质量m=235u（u为原子质量单位），铀238离子质量m=238u，故
<，
解得<0.63%。
【考点定位】 本题主要考查带电粒子在电场中加速和在磁场中圆周运动及其相关知识，意在考查考生灵活应用电磁学相关知识解决实际问题的能力。
2．(2011北京理综卷)利用电场和磁场，可以将比荷不同的离子分开，这种方法在化学分析和原子核技术等领域有重要的应用。
如图所示的矩形区域ACDG（AC边足够长）中存在垂直于纸面的匀强磁场，A处有一狭缝。离子源产生的离子，经静电场加速后穿过狭缝沿垂直于GA边且垂于磁场的方向射入磁场，运动到GA边，被相应的收集器收集，整个装置内部为真空。

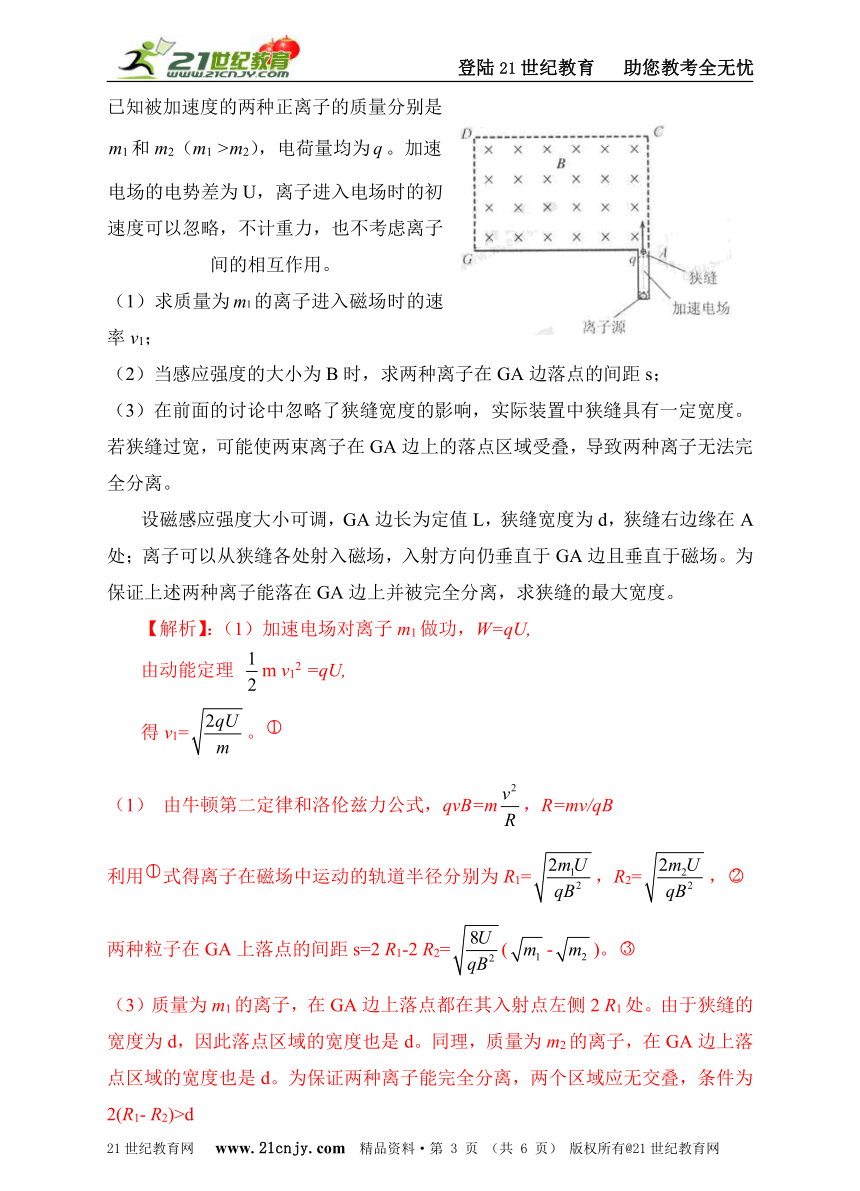

已知被加速度的两种正离子的质量分别是m1和m2（m1 >m2），电荷量均为。加速电场的电势差为U，离子进入电场时的初速度可以忽略，不计重力，也不考虑离子间的相互作用。
（1）求质量为的离子进入磁场时的速率v1；
（2）当感应强度的大小为B时，求两种离子在GA边落点的间距s；
（3）在前面的讨论中忽略了狭缝宽度的影响，实际装置中狭缝具有一定宽度。若狭缝过宽，可能使两束离子在GA边上的落点区域受叠，导致两种离子无法完全分离。
设磁感应强度大小可调，GA边长为定值L，狭缝宽度为d，狭缝右边缘在A处；离子可以从狭缝各处射入磁场，入射方向仍垂直于GA边且垂直于磁场。为保证上述两种离子能落在GA边上并被完全分离，求狭缝的最大宽度。
【解析】：（1）加速电场对离子m1做功，W=qU,
由动能定理 m v12 =qU,
得v1=。
由牛顿第二定律和洛伦兹力公式，qvB=m，R=mv/qB
利用式得离子在磁场中运动的轨道半径分别为R1=，R2=，
两种粒子在GA上落点的间距s=2 R1-2 R2=(-)。
（3）质量为m1的离子，在GA边上落点都在其入射点左侧2 R1处。由于狭缝的宽度为d，因此落点区域的宽度也是d。同理，质量为m2的离子，在GA边上落点区域的宽度也是d。为保证两种离子能完全分离，两个区域应无交叠，条件为2(R1- R2)>d
利用式，代入式得2R1(1- )>d 。
R1的最大值满足 2 R1m=L-d
得(L-d) (1- )>d 。
求得最大值dm=L。
【点评】此题考查动能定理、牛顿运动定律、洛伦兹力、带电粒子在匀强磁场中的运动等知识点。
3（2010天津理综）质谱分析技术已广泛应用于各前沿科学领域。汤姆孙发现电子的质谱装置示意如图，M、N为两块水平放置的平行金属极板，板长为L，板右端到屏的距离为D，且D远大于L，O’O为垂直于屏的中心轴线，不计离子重力和离子在板间偏离O’O的距离。以屏中心O为原点建立xOy直角坐标系，其中x轴沿水平方向，y轴沿竖直方向。
（1）设一个质量为m0、电荷量为q0的正离子以速度v0沿O’O的方向从O’点射入，板间不加电场和磁场时，离子打在屏上O点。若在两极板间加一沿+y方向场强为E的匀强电场，求离子射到屏上时偏离O点的距离y0。
(2)假设你利用该装置探究未知离子，试依照以下实验结果计算未知离子的质量数。
上述装置中，保留原电场，再在板间加沿-y方向的匀强磁场。现有电荷量相同的两种正离子组成的离子流，仍从O’点沿O’O方向射入，屏上出现两条亮线。在两线上取y坐标相同的两个光点，对应的x坐标分别为3.24mm和3.00mm，其中x坐标大的光点是碳12离子击中屏产生的，另一光点是未知离子产生的。尽管入射离子速度不完全相同，但入射速度都很大，且在板间运动时O’O方向的分速度总是远大于x方向和y方向的分速度。
【解析】：（1）离子在电场中受到的电场力Fy =q0E ①
离子获得的加速度ay=Fy/m0 ②
离子在板间运动的时间 ③
到达极板右边缘时，离子在方向的分速度 vy=ayt0 ④
离子从板右端到达屏上所需时间 ⑤
离子射到屏上时偏离点的距离 y0= vyt0’
由上述各式，得 ⑥
（2）设离子电荷量为q，质量为m，入射时速度为v，磁场的磁感应强度为B，磁场对离子的洛伦兹力 Fx =qvB ⑦
已知离子的入射速度都很大，因而离子在磁场中运动时间甚短，所经过的圆弧与圆周相比甚小，且在板间运动时，O’O方向的分速度总是远大于在方向和方向的分速度，洛伦兹力变化甚微，故可作恒力处理，洛伦兹力产生的加速度 ⑧
ax是离子在方向的加速度，离子在方向的运动可视为初速度为零的匀加速直线运动，到达极板右端时，离子在方向的分速度
⑨
离子飞出极板到达屏时，在方向上偏离点的距离
⑩
当离子的初速度为任意值时，离子到达屏上时的位置在方向上偏离点的距离为，考虑到⑥式，得
由⑩、两式得  其中
上式表明，是与离子进入板间初速度无关的定值，对两种离子均相同，由题设条件知，x坐标3.24mm的光点对应的是碳12离子，其质量为m1=12u，x坐标3.00mm的光点对应的是未知离子，设其质量为m2，由式代入数据可得m2≈14u。
故该未知离子的质量数为14。
【点评】解答时要注意应用题述的近似关系。
4.（2009广东物理）图1是质谱仪的工作原理示意图。带电粒子被加速电场加速后，进入速度选择器。速度选择器内相互正交的匀强磁场和匀强电场的强度分别为B和E。平板S上有可让粒子通过的狭缝P和记录粒子位置的胶片A1A2。平板S下方有强度为B0的匀强磁场。下列表述正确的是
A．质谱仪是分析同位素的重要工具
B．速度选择器中的磁场方向垂直纸面向外
C．能通过的狭缝P的带电粒子的速率等于E/B
D．粒子打在胶片上的位置越靠近狭缝P，粒子的荷质比越小
【解析】；质谱仪是分析同位素的重要工具，选项A正确；由左手定则及其相关知识可判断速度选择器中的磁场方向垂直纸面向外，选项B正确；由qE=qvB可得能通过的狭缝P的带电粒子的速率等于v=E/B，选项C正确；由洛仑兹力等于向心力可得粒子运动的轨道半径r=mv/qB，粒子打在胶片上的位置越靠近狭缝P，说明粒子运动的轨道半径r小，粒子的荷质比越大，选项D错误。
【答案】ABC
【点评】此题考查质谱仪的用途和原理。
