3.6电能 同步练习（含答案）

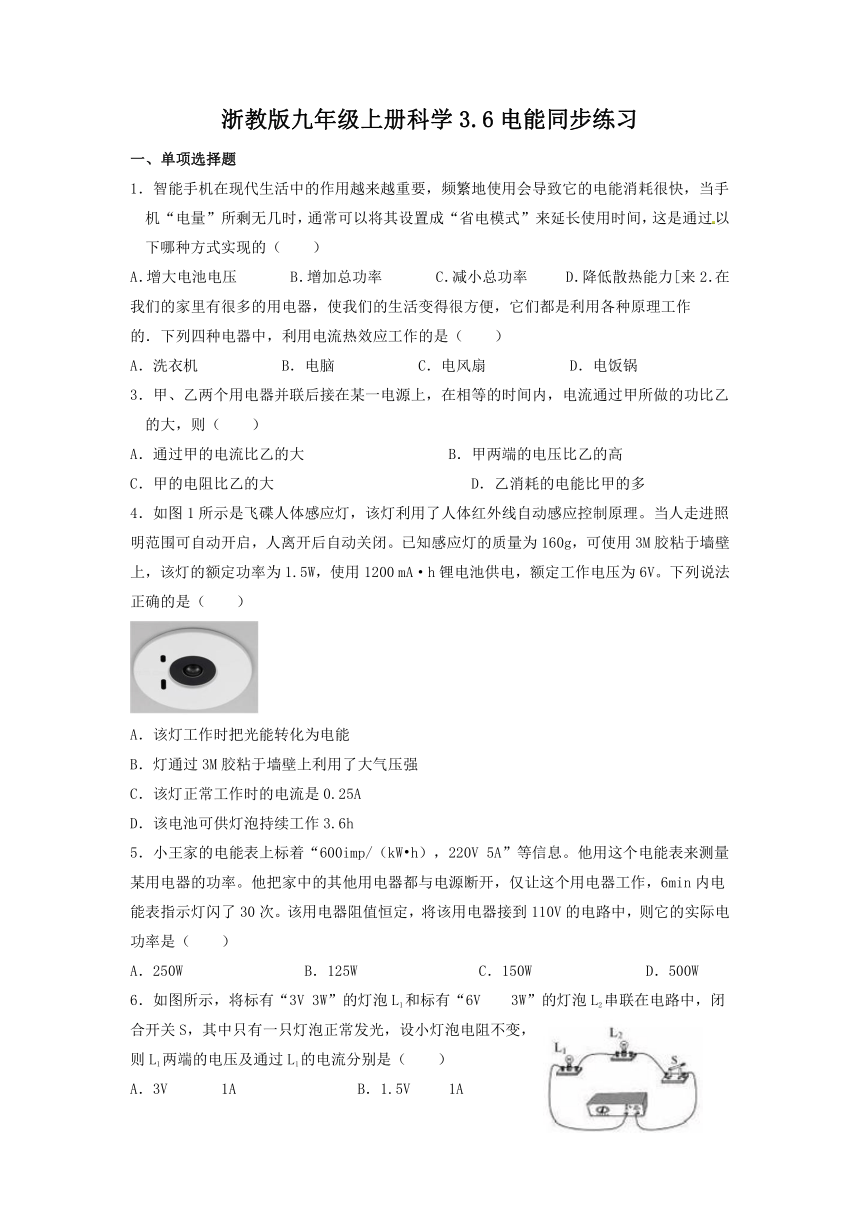

浙教版九年级上册科学3.6电能同步练习
一、单项选择题
1．智能手机在现代生活中的作用越来越重要，频繁地使用会导致它的电能消耗很快，当手机“电量”所剩无几时，通常可以将其设置成“省电模式”来延长使用时间，这是通过以下哪种方式实现的（　　）
A．增大电池电压
B．增加总功率
C．减小总功率
D．降低散热能力[来2．在我们的家里有很多的用电器，使我们的生活变得很方便，它们都是利用各种原理工作
的．下列四种电器中，利用电流热效应工作的是（　　）
A．洗衣机
B．电脑
C．电风扇
D．电饭锅
3．甲、乙两个用电器并联后接在某一电源上，在相等的时间内，电流通过甲所做的功比乙的大，则（　　）
A．通过甲的电流比乙的大
B．甲两端的电压比乙的高
C．甲的电阻比乙的大
D．乙消耗的电能比甲的多
4．如图1所示是飞碟人体感应灯，该灯利用了人体红外线自动感应控制原理。当人走进照明范围可自动开启，人离开后自动关闭。已知感应灯的质量为160g，可使用3M胶粘于墙壁上，该灯的额定功率为1.5W，使用1200
mA·h锂电池供电，额定工作电压为6V。下列说法正确的是（　　）
A．该灯工作时把光能转化为电能
B．灯通过3M胶粘于墙壁上利用了大气压强
C．该灯正常工作时的电流是0.25A
D．该电池可供灯泡持续工作3.6h
5．小王家的电能表上标着“600imp/（kW?h），220V
5A”等信息。他用这个电能表来测量某用电器的功率。他把家中的其他用电器都与电源断开，仅让这个用电器工作，6min内电能表指示灯闪了30次。该用电器阻值恒定，将该用电器接到110V的电路中，则它的实际电功率是（　　）
A．250W
B．125W
C．150W
D．500W
6．如图所示，将标有“3V
3W”的灯泡L1和标有“6V
3W”的灯泡L2串联在电路中，闭合开关S，其中只有一只灯泡正常发光，设小灯泡电阻不变，则L1两端的电压及通过L1的电流分别是（　　）
A．3V
1A
B．1.5V
1A
C．3V
0.5A
D．1.5V
0.5A

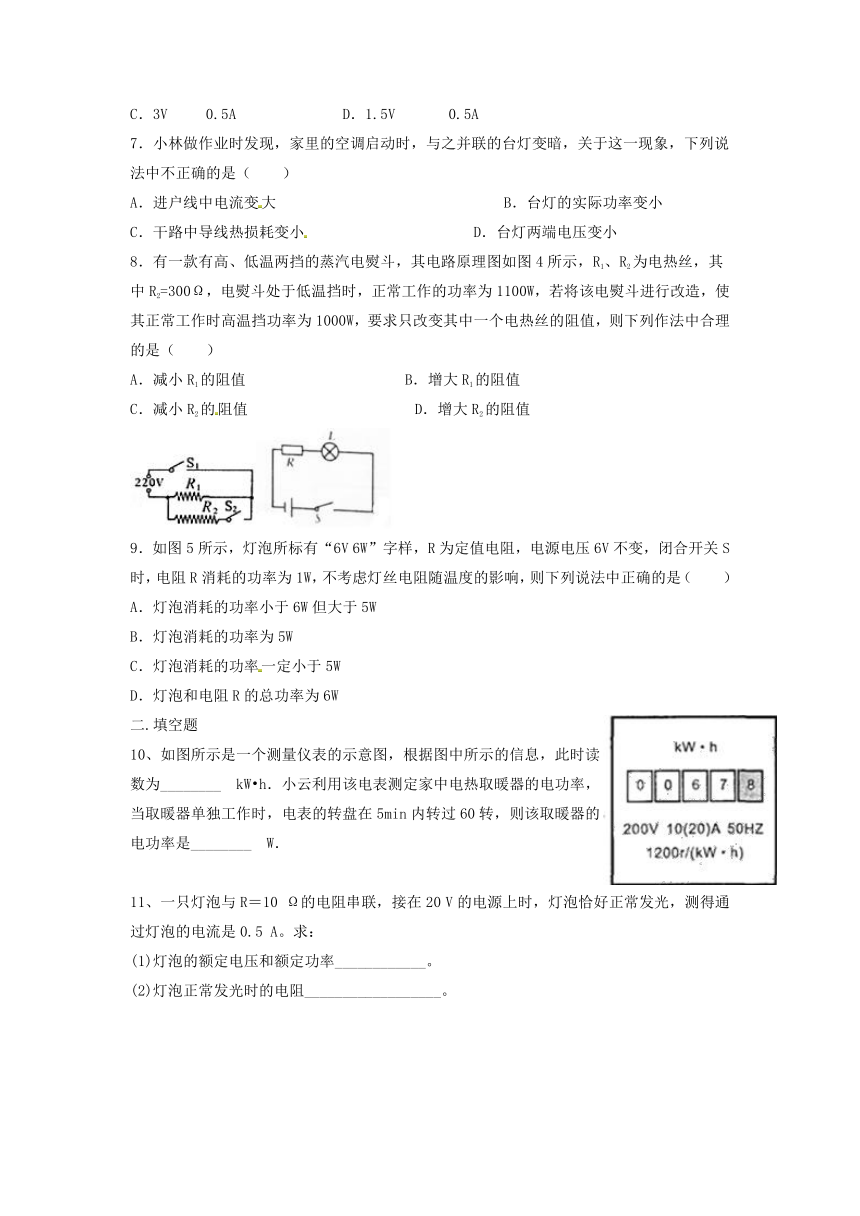

7．小林做作业时发现，家里的空调启动时，与之并联的台灯变暗，关于这一现象，下列说法中不正确的是（　　）
A．进户线中电流变大
B．台灯的实际功率变小
C．干路中导线热损耗变小
D．台灯两端电压变小
8．有一款有高、低温两挡的蒸汽电熨斗，其电路原理图如图4所示，R1、R2为电热丝，其中R2=300Ω，电熨斗处于低温挡时，正常工作的功率为1100W，若将该电熨斗进行改造，使其正常工作时高温挡功率为1000W，要求只改变其中一个电热丝的阻值，则下列作法中合理的是（　　）
A．减小R1的阻值
B．增大R1的阻值
C．减小R2的阻值
D．增大R2的阻值
9．如图5所示，灯泡所标有“6V
6W”字样，R为定值电阻，电源电压6V不变，闭合开关S时，电阻R消耗的功率为1W，不考虑灯丝电阻随温度的影响，则下列说法中正确的是（　　）
A．灯泡消耗的功率小于6W但大于5W
B．灯泡消耗的功率为5W
C．灯泡消耗的功率一定小于5W
D．灯泡和电阻R的总功率为6W
二.填空题
10、如图所示是一个测量仪表的示意图，根据图中所示的信息，此时读数为________?kW?h．小云利用该电表测定家中电热取暖器的电功率，当取暖器单独工作时，电表的转盘在5min内转过60转，则该取暖器的电功率是________?W．
11、一只灯泡与R＝10
Ω的电阻串联，接在20
V的电源上时，灯泡恰好正常发光，测得通过灯泡的电流是0.5
A。求：
(1)灯泡的额定电压和额定功率____________。
(2)灯泡正常发光时的电阻__________________。
12、请你将图所示的测量结果记录在相应的空格中。
(a)通过导体的电流为________?A；??????(b)电能表的示数为________?kW·h；
(c)温度计的示数为________?℃；???????
(d)电阻箱的示数为________?Ω。
三、实验与探究题
13．在探究“电流通过导体产生的热量与哪些因素有关”的实验中，某同学采取了如图所示的实验装置（两个透明容器中封闭着等量的空气）。
（1）实验中通过观察
变化来比较电流通过电阻产生热量的多少。
（2）观察图甲中的A、B管，在通电时间相等时，发现B管液面上升得高，则表明电流通过导体产生的热量多少与
有关。
（3）采用图乙实验装置，可以得出结论：在电阻和通电时间相同时，
越大，
电流产生的热量越多。
（4）该实验中用到了控制变量法和
法。
14．小华在“探究小灯泡的亮度与哪些因素有关”的实验中，所用电源电压恒为3V，小灯泡上标有“2.5V”字样。
（1）请用笔画线代替导线，将图中的实物电路连接完整。（1分）
（2）闭合开关前，应将滑动变阻器的滑片移到最
端（选填“左”或“右”）。闭合开关后，发现灯泡不亮，电压表无示数，电流表有示数，若电路中仅有一处故障，这个故障可能是：
。
（3）排除故障后继续实验，小华进行了4次测量，并将有关数据及现象记录在表格中，在第1次实验中小灯泡不亮的原因是：
。
（4）实验得出的结论是：小灯泡的实际电功率
，灯泡越亮。
15．在一次测量小灯泡额定功率的实验中，所用电源由两节新干电池串联组成，小灯泡上标有“2.5V”字样（小灯泡额定功率约为0.6W）．聪明而粗心的小刚连接了如图甲所示的电路。
物理量
次数
电压
U/V
电流
I/A
实际电功率
P/W
小灯泡亮度
1
0.5
0.12
0.06
不亮
2
1.5
0.20
0.30
偏暗
3
2.5
0.30
正常
4
2.8
0.32
0.90
更亮
（1）同组的小明发现电路连接有错，小明主张拆了以后重新连接，可是时间来不及了，小刚眼珠一转，在图甲电路中只改变了某根导线一端的接点位置，电路就能测量小灯泡额定功率。请你在图甲中在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法。（1分）
（2）待改接好电路后，在实验时，调节滑动变阻器的滑片，使小灯泡正常发光，此时电流表的示数如图乙所示，则小灯泡的额定功率为
W。
（3）小明同学继续移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U关系图像，根据图像可知：小灯泡的实际功率随实际电压的增大而
（选填“增大”、“减小”或“不变”）。
四.解答题
16.小明家里买了一只电热水壶，铭牌上标有“?”字样．他想：该壶正常工作时烧水的效率多大？请你帮助小明设计一个探究电热水壶烧水效率的实验．要求写出：①需要测量的物理量；②效率的表达式．（提示：壶中水吸收的热量与电热水壶消耗的电能之比叫电热水壶的烧水效率）
?
17.某天，物业公司工作人员来到小明家收电费．小明观察电能表的情况如图所示，然后从笔记本上查出上月的记录为．
若按元/度计费，小明本月应交电费________元．
小明同学统计她家所有的电器的额定功率如图表：
电器名称
电热水壶
洗衣机
电视机
照明电灯
电扇
额定功率
则这些用电器能否同时正常工作？________．
小明的家长总觉得电表转的太快，计量不准，收费太高．为了检验此表是否准确，小明进行了如下实验：在家庭电路电压稳定时，把电热水壶接入电路，电能表转动恰好用；撤去电热水壶后，电能表在内恰好转了．在小明做实验的时间里，家中其他用电器的使用情况没有变化，请你通过计算说明电能表的计量是否准确．
用电高峰时电压会下降，求此时电热水壶的实际功率（设电阻不随温度改变）．
?
18.实验：测量小灯泡的电功率
【实验器材】额定电压为的小灯泡（正常发光时电阻约为）、滑动变阻器“?”、新干电池两节、开关、导线若干等．
【实验步骤】
如图甲所示的实物连接中，连接不妥之处为________；
闭合开关后，若出现下表所述的现象，请在表中空格处填写可能的原因：
现象
电灯的亮暗
电流表
电压表
可能的原因
亮
有示数
无示数
?
不亮
无示数
有示数
?
排除故障后，当移动滑片到某位置时，电压表示数如图乙所示，若要测量小灯泡的额定功率，此时应在此位置基础上将滑片向________（选填“左”或“右”）移动，使电压表的示数为________，此时电流表的示数如图丙所示，则小灯泡的额定功率是________．
参考答案
一、单项选择题
1．C
2．D
3．A
4．C
5．B
6．D
7．C　
8．B
9．C　
二.填空题
10.【参考答案】67.8　；600　
11.【参考答案】(1)根据题意画出等效电路图：
由题意可知：电源电压U＝20
V，灯泡正常发光时的电流I＝0.5
A，定值电阻R＝10
Ω，
则电阻两端电压：UR＝IR＝0.5
A×10
Ω＝5
V，
灯泡的额定电压：UL＝U－UR＝20
V－5
V＝15
V，
灯泡的额定功率：PL＝ULI＝15
V×0.5
A＝7.5
W。
(2)灯泡正常发光时的电阻：RL＝＝＝30
Ω。
12.【参考答案】1.5；1568.4??；90；18.7
13.
（1）液面的高度（2）电阻（3）电流（4）转换
14.
（1）如图所示
（2）左
灯泡短路
（3）变阻器连入电路的阻值太大，小灯泡的实际电功率太小
（4）越大
15.
（1）如图所示
（2）0.5（3）增大
16.解：由可知：需要测出电流做功时间，
由可知：需要测出水的质量，以及水的初温和末温；
电热水壶消耗的电能，
水吸收的热量
电热水壶的烧水效率：
．
17.；能同时正常工作；电能表的计量是准确的；求此时电热水壶的实际功率为．
18.电流表选择量程过大．电压表断路；．灯泡断路；左
