4.1 电荷与电流 同步练习（含解析）

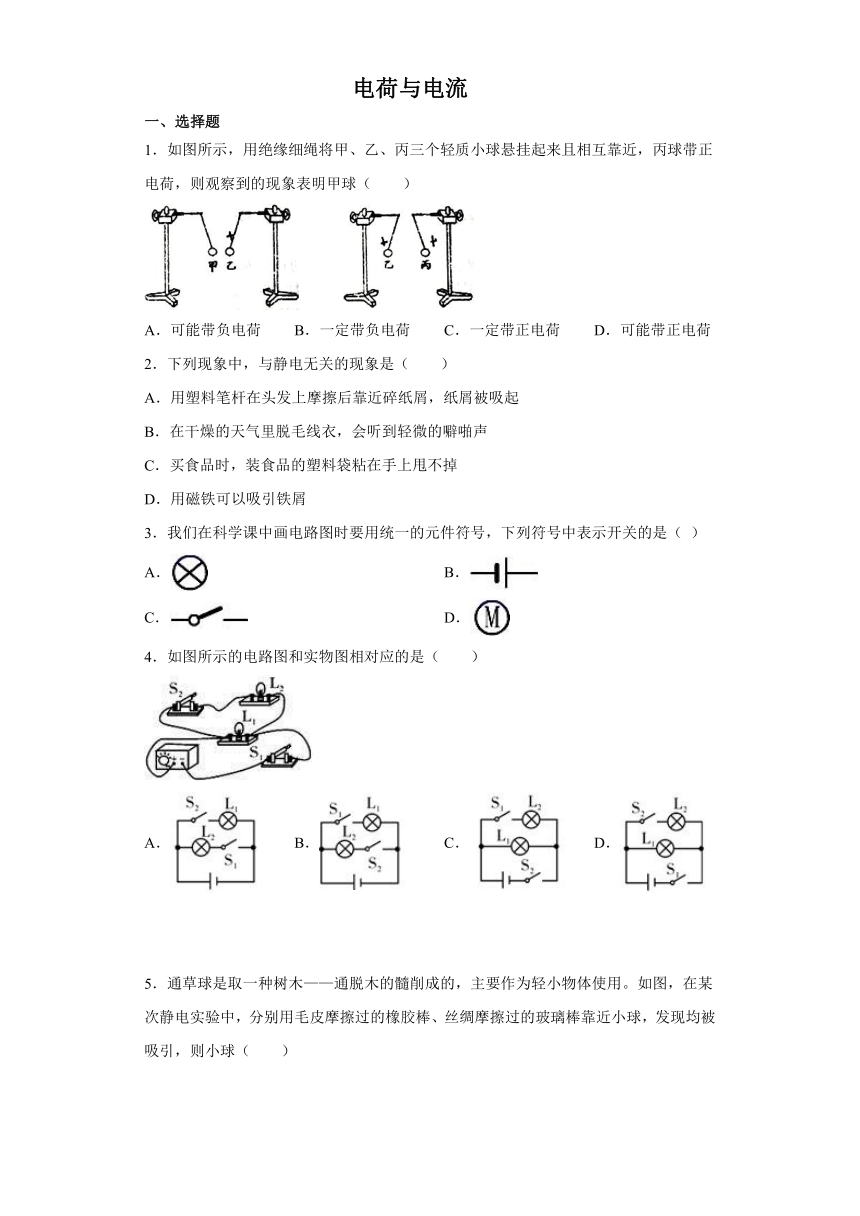

电荷与电流
一、选择题
1．如图所示，用绝缘细绳将甲、乙、丙三个轻质小球悬挂起来且相互靠近，丙球带正电荷，则观察到的现象表明甲球（
）
A．可能带负电荷
B．一定带负电荷
C．一定带正电荷
D．可能带正电荷
2．下列现象中，与静电无关的现象是（　　）
A．用塑料笔杆在头发上摩擦后靠近碎纸屑，纸屑被吸起
B．在干燥的天气里脱毛线衣，会听到轻微的噼啪声
C．买食品时，装食品的塑料袋粘在手上甩不掉
D．用磁铁可以吸引铁屑
3．我们在科学课中画电路图时要用统一的元件符号，下列符号中表示开关的是（
）
A．
B．
C．
D．
4．如图所示的电路图和实物图相对应的是（　　）
A．
B．
C．
D．

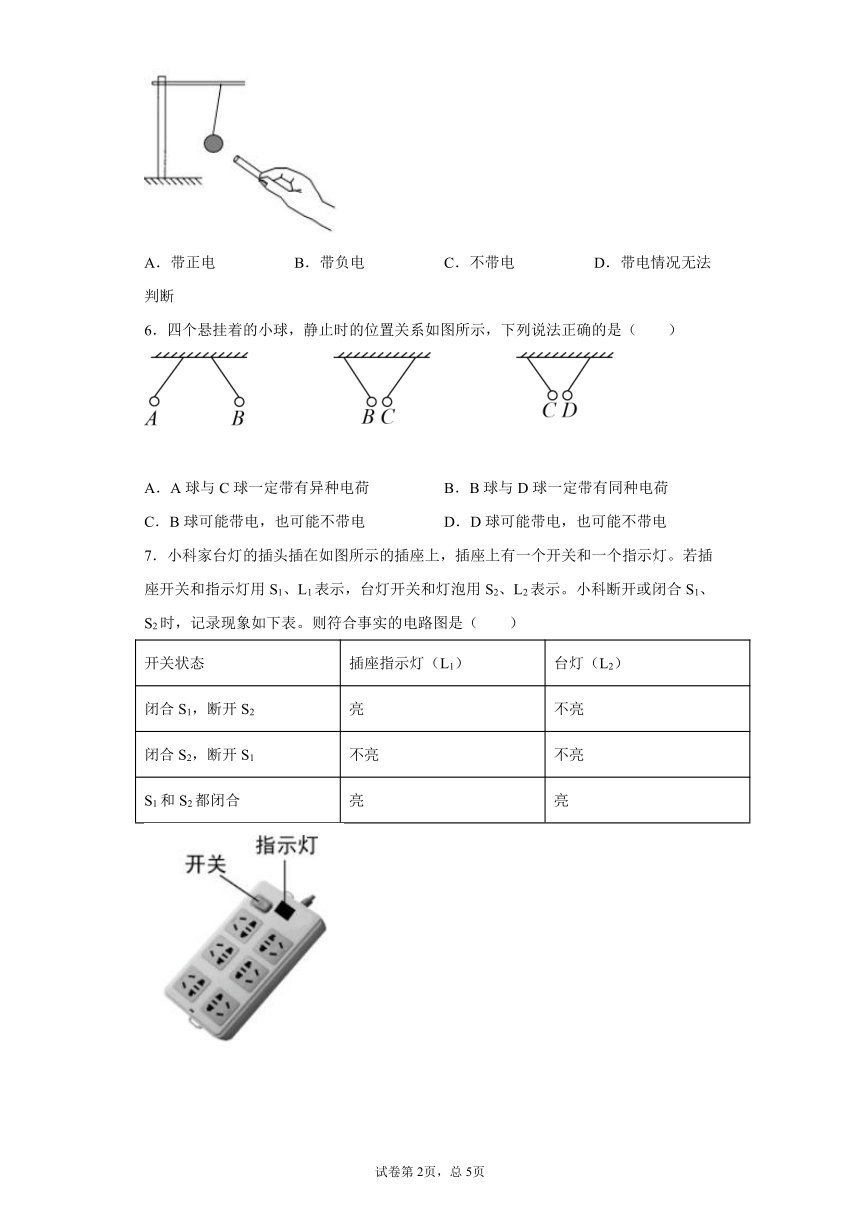

5．通草球是取一种树木——通脱木的髓削成的，主要作为轻小物体使用。如图，在某次静电实验中，分别用毛皮摩擦过的橡胶棒、丝绸摩擦过的玻璃棒靠近小球，发现均被吸引，则小球（　　）
A．带正电
B．带负电
C．不带电
D．带电情况无法判断
6．四个悬挂着的小球，静止时的位置关系如图所示，下列说法正确的是（　　）
A．A球与C球一定带有异种电荷
B．B球与D球一定带有同种电荷
C．B球可能带电，也可能不带电
D．D球可能带电，也可能不带电
7．小科家台灯的插头插在如图所示的插座上，插座上有一个开关和一个指示灯。若插座开关和指示灯用S1、L1表示，台灯开关和灯泡用S2、L2表示。小科断开或闭合S1、S2时，记录现象如下表。则符合事实的电路图是（　　）
开关状态
插座指示灯（L1）
台灯（L2）
闭合S1，断开S2
亮
不亮
闭合S2，断开S1
不亮
不亮
S1和S2都闭合
亮
亮

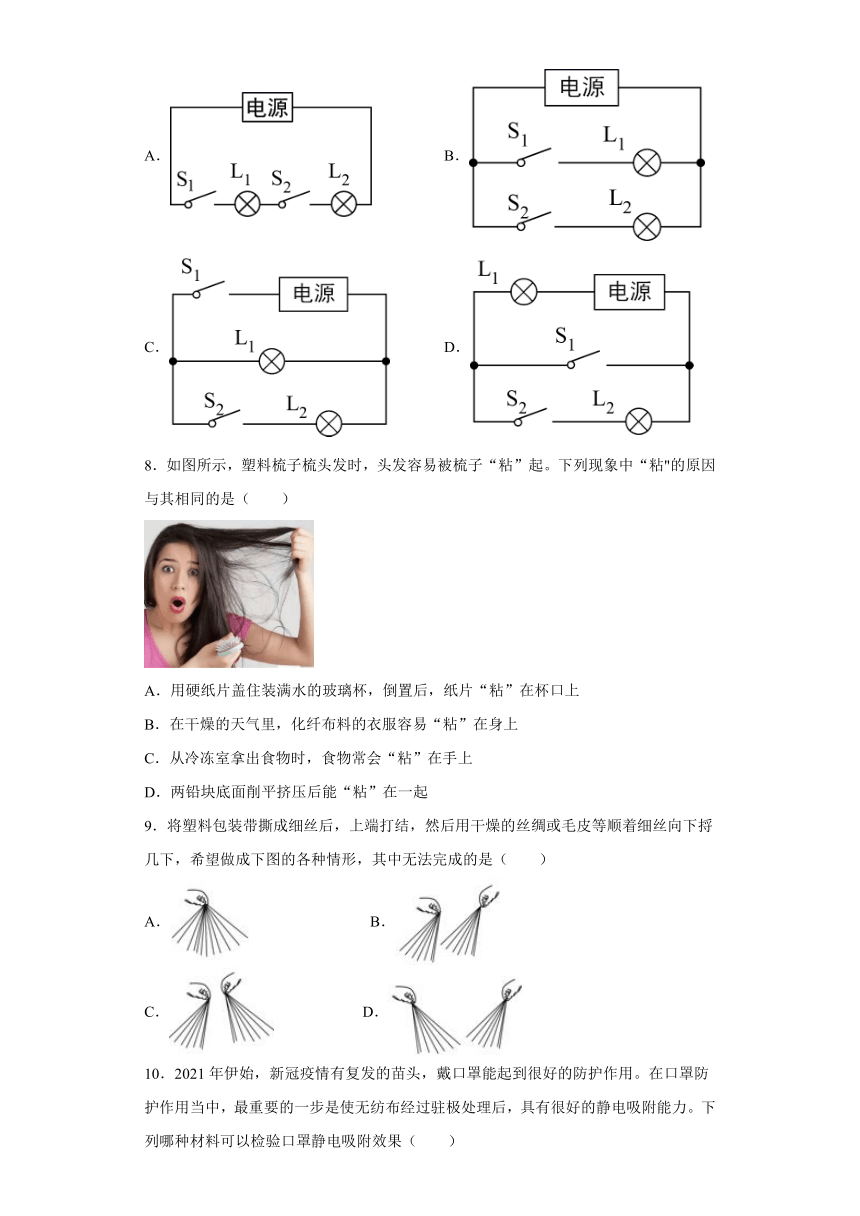

A．
B．
C．
D．
8．如图所示，塑料梳子梳头发时，头发容易被梳子“粘”起。下列现象中“粘"的原因与其相同的是（　　）
A．用硬纸片盖住装满水的玻璃杯，倒置后，纸片“粘”在杯口上
B．在干燥的天气里，化纤布料的衣服容易“粘”在身上
C．从冷冻室拿出食物时，食物常会“粘”在手上
D．两铅块底面削平挤压后能“粘”在一起
9．将塑料包装带撕成细丝后，上端打结，然后用干燥的丝绸或毛皮等顺着细丝向下捋几下，希望做成下图的各种情形，其中无法完成的是（　　）
A．
B．
C．
D．
10．2021年伊始，新冠疫情有复发的苗头，戴口罩能起到很好的防护作用。在口罩防护作用当中，最重要的一步是使无纺布经过驻极处理后，具有很好的静电吸附能力。下列哪种材料可以检验口罩静电吸附效果（
）
A．铁块
B．小纸屑
C．石块
D．铜块

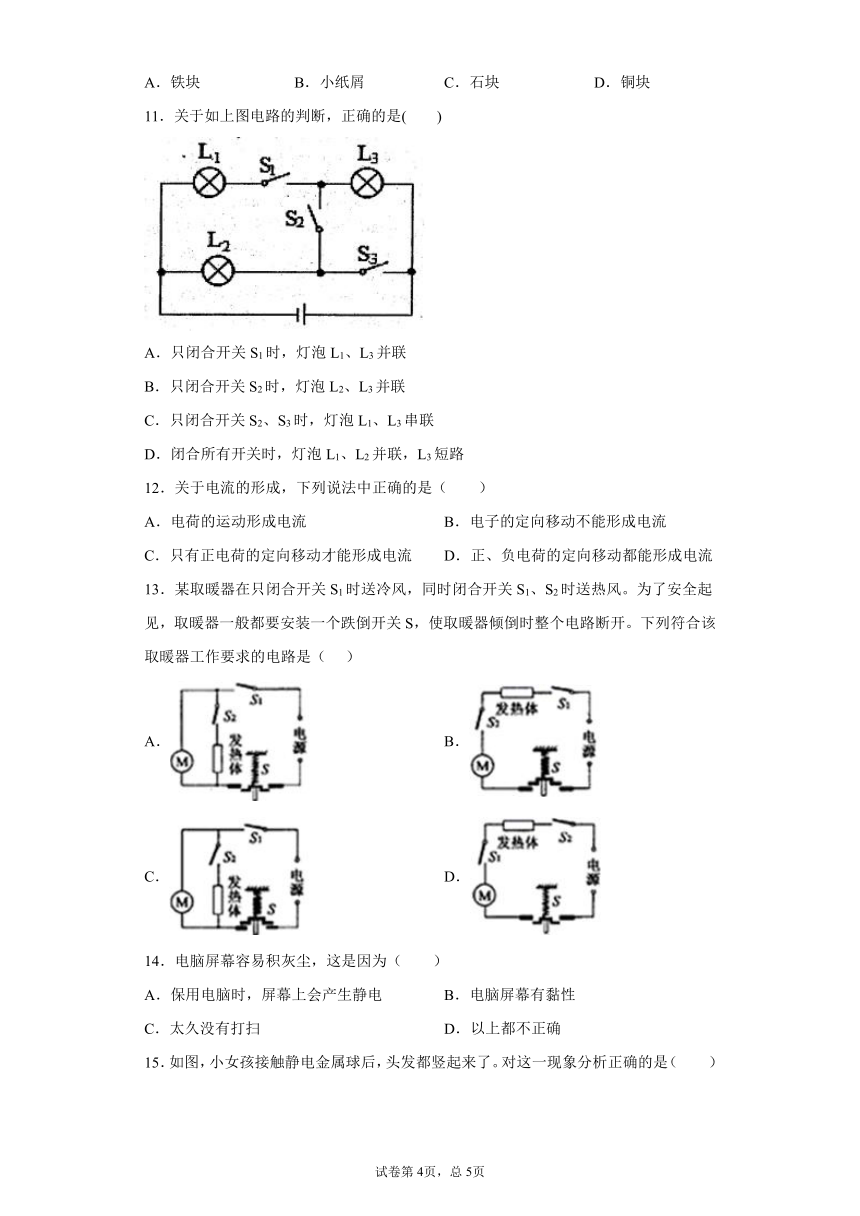

11．关于如上图电路的判断，正确的是(　　)
A．只闭合开关S1时，灯泡L1、L3并联
B．只闭合开关S2时，灯泡L2、L3并联
C．只闭合开关S2、S3时，灯泡L1、L3串联
D．闭合所有开关时，灯泡L1、L2并联，L3短路
12．关于电流的形成，下列说法中正确的是（
）
A．电荷的运动形成电流
B．电子的定向移动不能形成电流
C．只有正电荷的定向移动才能形成电流
D．正、负电荷的定向移动都能形成电流
13．某取暖器在只闭合开关S1时送冷风，同时闭合开关S1、S2时送热风。为了安全起见，取暖器一般都要安装一个跌倒开关S，使取暖器倾倒时整个电路断开。下列符合该取暖器工作要求的电路是（???
）
A．
B．
C．
D．
14．电脑屏幕容易积灰尘，这是因为（
）
A．保用电脑时，屏幕上会产生静电
B．电脑屏幕有黏性
C．太久没有打扫
D．以上都不正确

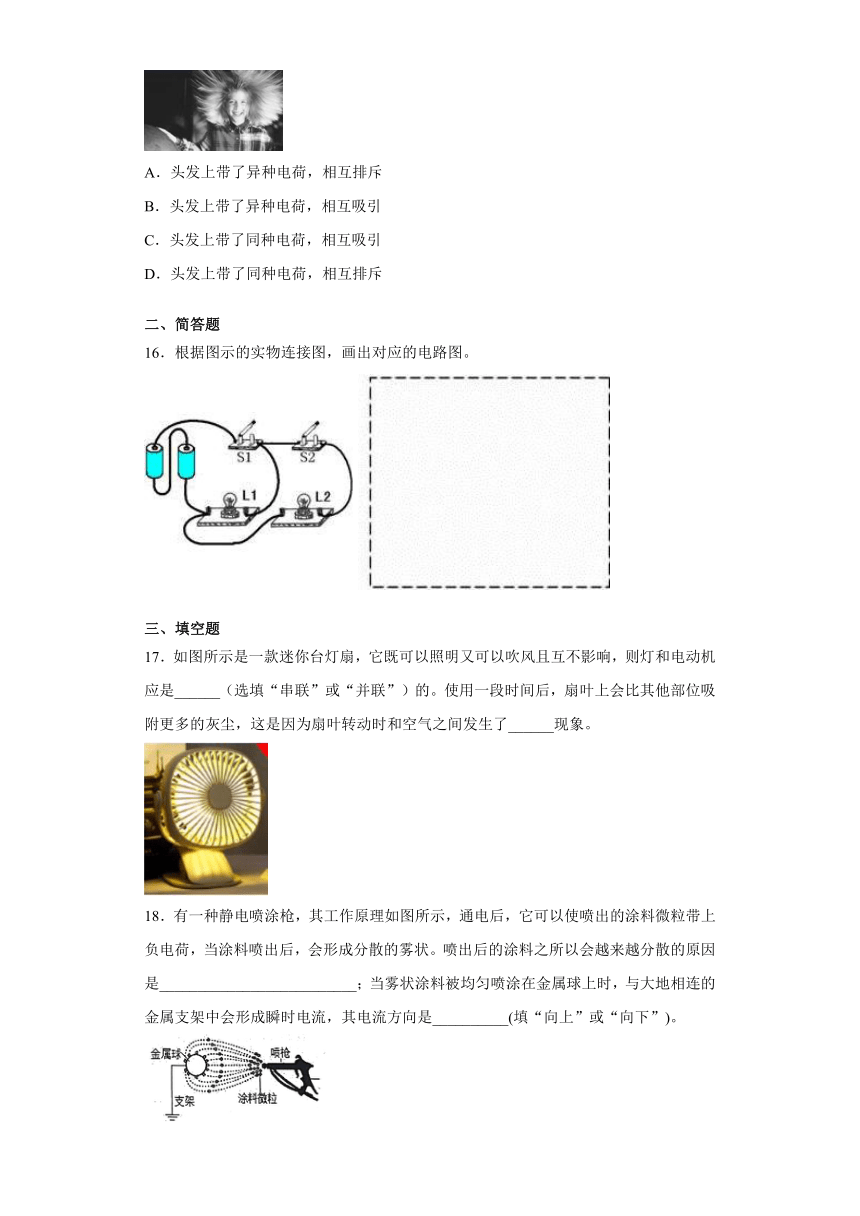

15．如图，小女孩接触静电金属球后，头发都竖起来了。对这一现象分析正确的是（
）
A．头发上带了异种电荷，相互排斥
B．头发上带了异种电荷，相互吸引
C．头发上带了同种电荷，相互吸引
D．头发上带了同种电荷，相互排斥
二、简答题
16．根据图示的实物连接图，画出对应的电路图。
三、填空题
17．如图所示是一款迷你台灯扇，它既可以照明又可以吹风且互不影响，则灯和电动机应是______（选填“串联”或“并联”）的。使用一段时间后，扇叶上会比其他部位吸附更多的灰尘，这是因为扇叶转动时和空气之间发生了______现象。
18．有一种静电喷涂枪，其工作原理如图所示，通电后，它可以使喷出的涂料微粒带上负电荷，当涂料喷出后，会形成分散的雾状。喷出后的涂料之所以会越来越分散的原因是__________________________；当雾状涂料被均匀喷涂在金属球上时，与大地相连的金属支架中会形成瞬时电流，其电流方向是__________(填“向上”或“向下”)。
试卷第2页，总3页
参考答案
1．A
【详解】
乙、丙相互排斥，丙带正电荷，根据电荷间的性质，则乙肯定带正电荷；
甲、乙相互吸引，则甲有两种情况：①因带电体能吸引轻小物体，甲可能不带电，②因异种电荷相互吸引，甲可能带负电；故A正确，符合题意；BCD不正确，不符合题意。
故选A。
2．D
【详解】
A．用塑料笔杆在头发上摩擦后靠近碎纸屑，因塑料笔杆带有静电而吸引轻小纸屑，属静电感应现象，故A错误；
B．在干燥的天气里脱毛线衣，会听到轻微的噼啪声，产生这种现象的原因是因为摩擦起电，电荷间相互作用的缘故，故B错误；
C．买食品时，装食品的塑料袋粘在手上甩不掉是因为静电吸引的原因，故C错误。
D．磁铁可以吸引铁屑，是磁铁周围的磁场对铁屑有吸引力作用，与静电无关，故D正确。
故选D。
3．C
【详解】
A．
是灯泡的元件符号，故A不符合题意；
B．是表示电源的元件符号，故B不符合题意；
C．是表示开关的元件符号，故C符合题意；
D．是表示电动机的元件符号，故D不符合题意。
4．D
【详解】
电路图的画法用规定的符号画出对应的图，分析实物图，开关S2与L2串联后再与L1并联，S1接在干路上，符合的电路图为D，故选D。
5．C
【详解】
用毛皮摩擦过的橡胶棒带负电荷，靠近小球，发现相互吸引，由电荷间作用规律和带电体的性质可知，小球带正电荷或不带电；用丝绸摩擦过的玻璃棒带正电荷，靠近小球，发现相互吸引，由电荷间作用规律和带电体的性质可知，小球带负电荷或不带电；综上所述，小球不带电。
故选C。
6．D
【详解】
AC．AB相互排斥，因此它们一定带同种电荷，可能是正电，也可能是负电；BC相互吸引，则C可能带异种电荷，也可能为轻小物体；故AC错误；
BD．CD相互吸引，则D可能带电，也可能为轻小物体，故B错误，D正确。
故选D。
7．C
【详解】
A.当闭合开关Sl、断开S2时，灯泡L1不亮，所以不符合题意。
B.当闭合开关S2、断开S1时，灯泡L2亮，所以不符合题意。
C.当闭合开关Sl、断开S2时，灯泡L1亮，当闭合开关S2、断开S1时，灯泡L2不亮，当Sl、S2都闭合时，两灯都亮，与表格完全一致，符合题意。
D.当闭合开关S2、断开S1时，两灯泡都亮，所以不符合题意。
故选C。
8．B
【详解】
A．用硬纸片盖住装满水的玻璃杯，倒置后，在大气压的作用下纸片“粘”在杯口上，故A不符合题意；
B．在干燥的天气里，化纤布料的衣服容易“粘”在身上，这是摩擦起电现象（化纤布料的衣服与人体摩擦），故B符合题意；
C．从冰箱冷冻室中取出的食物，温度较低，用湿手去拿食物，手上的水遇到温度较低的食物放热发生了凝固现象，因此会“粘住”，故C不符合题意；
D．两个铅柱底面削平挤压后能粘在一起，这是分子引力作用的结果，故D不符合题意。
故选B。
9．B
【详解】
A．用干燥的丝绸或毛皮的其中一种与细丝带摩擦，使整个塑料细丝带上同一种电荷，而出现相互排斥的现象，故A不符合题意；
B．摩擦起电后，若两束塑料细丝带异种电荷，它们应相互吸引，图B并没有表现出相互吸引的现象；若两束塑料细丝带同种电荷，它们应相互排斥，图B也没有表现出相互排斥的现象．故B不能完成，故B符合题意；
C．用干燥的丝绸或毛皮的其中一种来摩擦两束塑料细丝，使它们带上同一种电荷，而出现相互排斥的现象，故C能完成，故C不符合题意；
D．用干燥的丝绸和毛皮分别摩擦两束塑料细丝，使它们带上异种电荷，而出现相互吸引的现象，故D能完成，故D不符合题意。
故选B。
10．B
【详解】
在口罩防护作用当中，最重要的一步是使无纺布经过驻极处理后具有很好的静电吸附能力。因为带电体能够吸引不带电的轻小物体，故小纸屑等轻小物体可以做为检验的物体。
故选B。
11．D
【分析】
电路的动态分析是欧姆定律的具体应用。电路发生动态变化的原因是由于电路中滑动变阻器触头位置的变化或由于电键的断开和闭合，引起电路的电阻发生改变，从而引起电路中各物理量的变化。
【详解】
A.由电路图可知，只闭合S1时，只有灯泡L1和L3接入电路，且只有一条路径，即两灯串联，故A错误。
B.只闭合开关S2时，只有灯泡L2和L3接入电路，且只有一条路径，即两灯串联，故B错误。
C.只闭合S2、S3时，只有灯泡L2接入电路，且只有一条路径，即串联，故C错误。
D.闭合所有开关时，有两条路径，L1和L2各一条支路，L3被开关S2、S3局部断路，灯泡L1、L2并联，L3短路，故D正确。
故选D。
12．D
【详解】
电荷包含正电荷和负电荷，电荷的定向移动形成电流，所以，形成电流的可以是正电荷也可以是负电荷，故D正确。
故选D。
13．A
【详解】
观察图片，图中电动机符号代表电风扇，读题知只闭合开关S1时送冷风，说明电风扇电路接通，发热体电路断开，电风扇与发热体并联，跌倒开关在干路上，图中B、D明显不合题意。跌倒开关要求取暖器意外跌倒时断开电源，仔细观察图A、C，开关中有一弹簧，正常放置时在取暖器重力作用下压缩弹簧，接通电路，跌倒时开关在弹力作用下断开电源，图A符合要求。
故选A。
14．A
【详解】
电视机工作时，由于电子运动到了屏幕上，而使屏幕带了电，而带电体有吸引轻小物体的性质，故把灰尘吸引到了屏幕上。故A符合题意。BCD不符合题意。
故选A。
15．D
【分析】
电荷间相互作用：同种电荷互相排斥，异种电荷互相吸引。
【详解】
题图中小女孩的头发竖起来了，是因为她的头发带了同种电荷，而同种电荷相互排斥。
故选D。
16．
【解析】
【详解】
由图可知，L1与L2并联，S1为干路开关，S2只控制L2。两条支路分开画：第一条，电源正极出来经过S1，再经过L1回负极；第二条，开关S1出来经过S2，再经过L2回负极。如图：
17．并联
摩擦起电
【详解】
[1][2]台灯扇既可以照明又可以吹风且互不影响，这表明台灯扇的灯和电动机在电路中是并联的；风扇叶转动时与空气摩擦，扇叶带上了静电，从而能吸引轻小的不带电的灰尘，这是摩擦起电现象。
18．同种电荷相互排斥
向上
【详解】
[1]涂料微粒带上负电荷，当涂料喷出后，由于同种电荷相互排斥，会形成分散的雾状；
[2]涂料上的电子的运动方向是向下，由于物理学规定正电荷定向移动的方向为电流的方向，所以金属支架中该电流的方向是向上。
