4.2 电流的测量 同步练习（含解析）

电流的测量

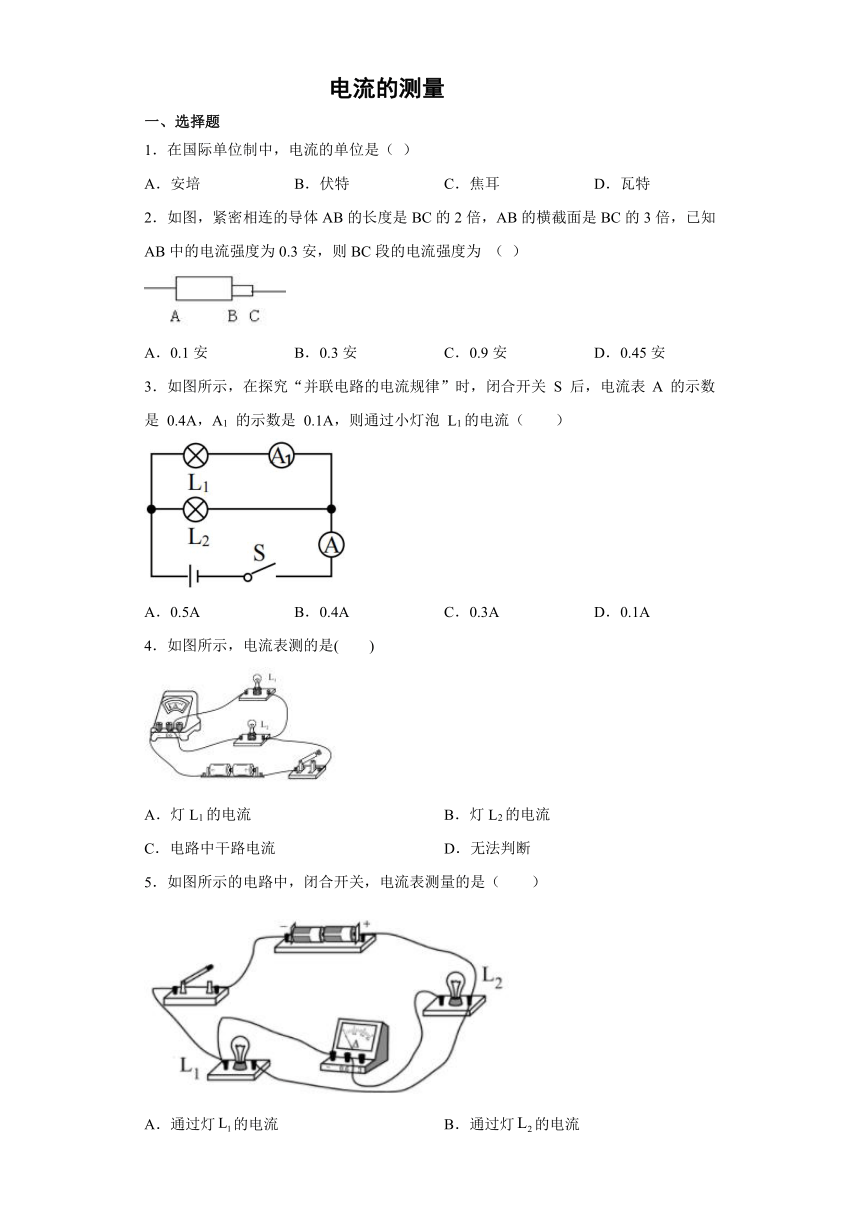

一、选择题
1．在国际单位制中，电流的单位是（
）
A．安培
B．伏特
C．焦耳
D．瓦特
2．如图，紧密相连的导体AB的长度是BC的2倍，AB的横截面是BC的3倍，已知AB中的电流强度为0.3安，则BC段的电流强度为
（
）
A．0.1安
B．0.3安
C．0.9安
D．0.45安
3．如图所示，在探究“并联电路的电流规律”时，闭合开关
S
后，电流表
A
的示数是
0.4A，A1
的示数是
0.1A，则通过小灯泡
L1的电流（　　）
A．0.5A
B．0.4A
C．0.3A
D．0.1A
4．如图所示，电流表测的是(　　)
A．灯L1的电流
B．灯L2的电流
C．电路中干路电流
D．无法判断

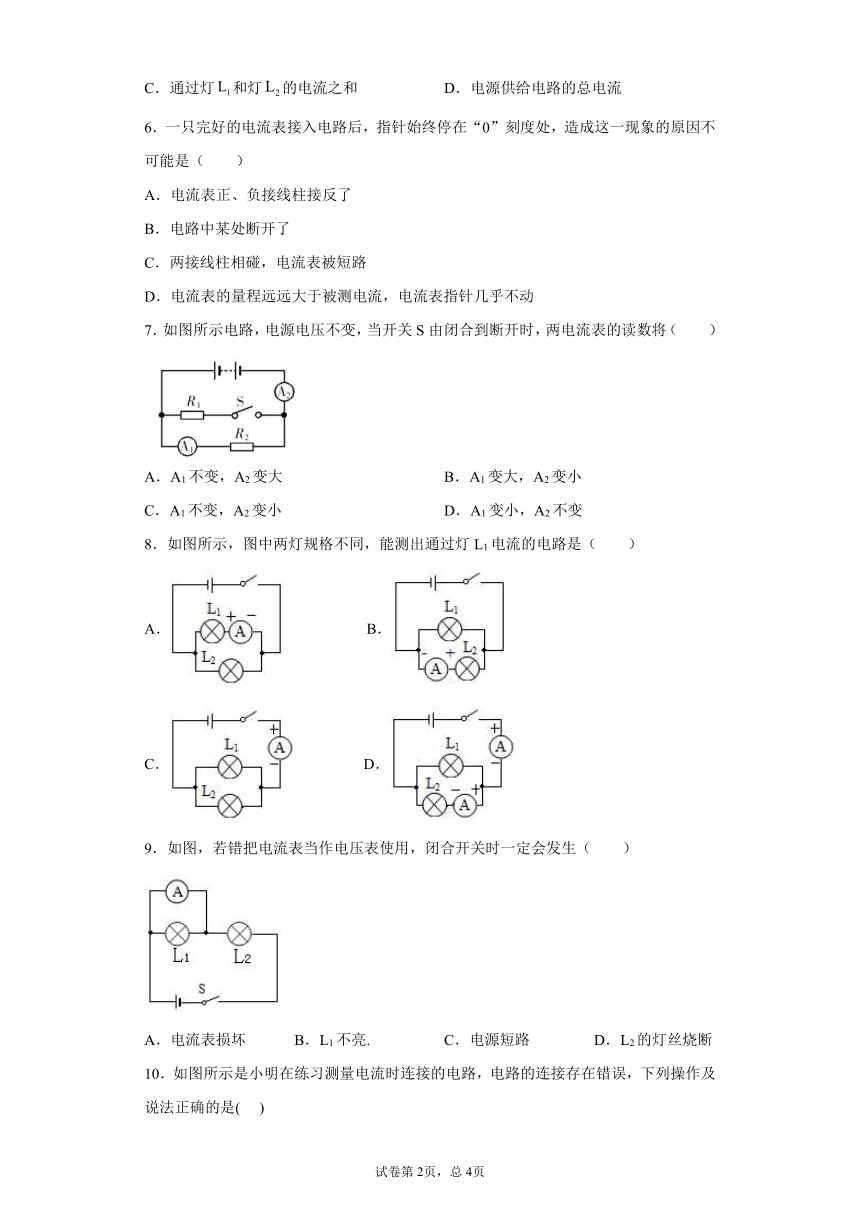

5．如图所示的电路中，闭合开关，电流表测量的是（
）
A．通过灯的电流
B．通过灯的电流
C．通过灯和灯的电流之和
D．电源供给电路的总电流
6．一只完好的电流表接入电路后，指针始终停在“0”刻度处，造成这一现象的原因不可能是（　　）
A．电流表正、负接线柱接反了
B．电路中某处断开了
C．两接线柱相碰，电流表被短路
D．电流表的量程远远大于被测电流，电流表指针几乎不动
7．如图所示电路，电源电压不变，当开关S由闭合到断开时，两电流表的读数将（　　）
A．A1不变，A2变大
B．A1变大，A2变小
C．A1不变，A2变小
D．A1变小，A2不变
8．如图所示，图中两灯规格不同，能测出通过灯L1电流的电路是（　　）
A．
B．
C．
D．
9．如图，若错把电流表当作电压表使用，闭合开关时一定会发生（　　）
A．电流表损坏
B．L1不亮.
C．电源短路
D．L2的灯丝烧断

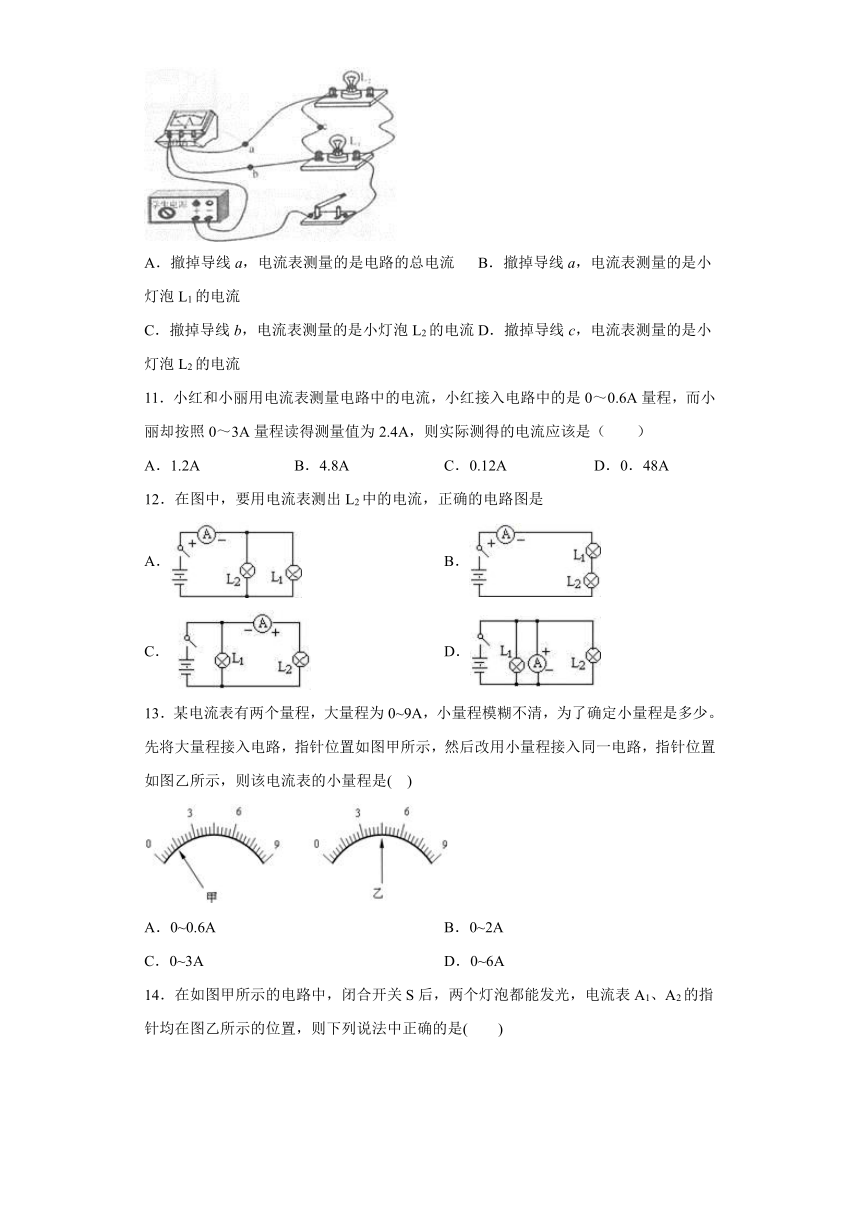

10．如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是(
???)
A．撤掉导线a，电流表测量的是电路的总电流
B．撤掉导线a，电流表测量的是小灯泡L1的电流
C．撤掉导线b，电流表测量的是小灯泡L2的电流
D．撤掉导线c，电流表测量的是小灯泡L2的电流
11．小红和小丽用电流表测量电路中的电流，小红接入电路中的是0～0.6A量程，而小丽却按照0～3A量程读得测量值为2.4A，则实际测得的电流应该是（　　）
A．1.2A
B．4.8A
C．0.12A
D．0．48A
12．在图中，要用电流表测出L2中的电流，正确的电路图是
A．
B．
C．
D．
13．某电流表有两个量程，大量程为0~9A，小量程模糊不清，为了确定小量程是多少。先将大量程接入电路，指针位置如图甲所示，然后改用小量程接入同一电路，指针位置如图乙所示，则该电流表的小量程是(????)
A．0~0.6A
B．0~2A
C．0~3A
D．0~6A

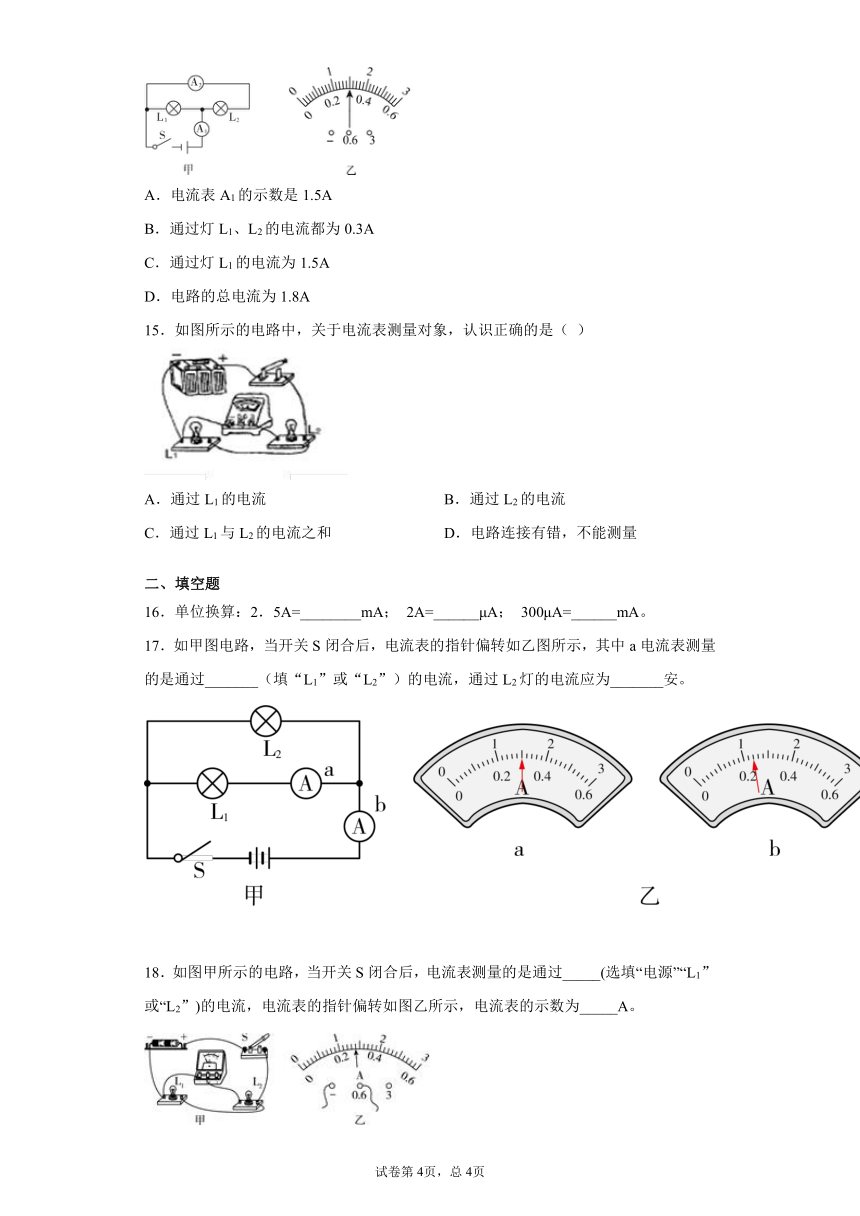

14．在如图甲所示的电路中，闭合开关S后，两个灯泡都能发光，电流表A1、A2的指针均在图乙所示的位置，则下列说法中正确的是(　　)
A．电流表A1的示数是1.5A
B．通过灯L1、L2的电流都为0.3A
C．通过灯L1的电流为1.5A
D．电路的总电流为1.8A
15．如图所示的电路中，关于电流表测量对象，认识正确的是（
）
A．通过L1的电流
B．通过L2的电流
C．通过L1与L2的电流之和
D．电路连接有错，不能测量
二、填空题
16．单位换算：2．5A=________mA；
2A=______μA；
300μA=______mA。
17．如甲图电路，当开关S闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过_______（填“L1”或“L2”）的电流，通过L2灯的电流应为_______安。
18．如图甲所示的电路，当开关S闭合后，电流表测量的是通过_____(选填“电源”“L1”或“L2”)的电流，电流表的指针偏转如图乙所示，电流表的示数为_____A。
试卷第2页，总2页
参考答案
1．A
【详解】
A．安培（A）是电流的单位，故A符合题意；
B．伏特（V）是电压的单位，故B不符合题意；
C．焦耳（J）是功的单位，故C不符合题意；
D．瓦特（W）是功率的单位，故D不符合题意。
2．B
【解析】
【详解】
由图可知，两端导体是串联的，根据串联电路的电流特点可知，通过它们的电流是相等的。AB中的电流强度为0.3安，则BC段的电流强度也为0.3安。故B正确。
3．D
【详解】
由电路图可看出A1在支路上与L1串联，则A1测的是L1的电流，即A1的示数为通过L1的电流，所以通过小灯泡L1的电流为0.1A，故D符合题意。
故选D。
4．C
【详解】
由图知道，电流的流向是：从电源的正极流出，经开关后，再分别进入两只灯泡，最后到达到电流表的正接线柱，共同流入电流表后，从电流表流出再回到电源的负极，所以，电流表在电路的干路中，测的是电路中干路电流。
故选C。
5．B
【详解】
由图像可知，两个灯泡并联，电流表与灯L2串联，因此测通过灯L2的电流，故B符合题意。
故选B。
6．A
【详解】
A．如果电流表的正、负接线柱接反了，会出现指针倒转的情况，而不应为零；符合题意；
B．电路中某处断开了，电路中电流为零，不符合题意；
C．两接线柱相碰，电流表被短路，会造成电流表的示数为零，不符合题意；
D．电流表的量程远远大于被测电流，电流表指针几乎不动，会造成电流表的示数为零，不符合题意。
故选A。
7．C
【分析】
由电路图可知，两电阻并联接在电源两端，电流表A1测通过电阻R2的电流，电流表A2测干路电流；根据欧姆定律及并联电路特点，分析开关由闭合到断开时电流表的示数如何变化。
【详解】
开关由闭合到断开时，电阻R2电阻不变，两端电压不变，由欧姆定律可知，通过R2的电流不变，电流表A1示数不变；开关由闭合到断开时，电阻R1所在支路断开，干路电流减小，因此电流表A2示数变小。
故选C。
8．D
【详解】
A．图中电流表与灯L1串联，但其正负接线柱接反了，故A错误；
B．图中电流表与灯L2串联，且电流正进负出，能正确测出通过灯L2
的电流，故B不符合题意；
C．图中电流表接在干路上，且电流正进负出，测量的是干路电流，故C不符合题意。
D．图中电路为并联电路，两个电流表分别测出干路和支路电流，相减得出L1
电流，故D符合题意。
故选D。
9．B
【详解】
电流表的电阻很小，在电路中相当于导线，使用时应该串联在电路中，由图知道，
电流表并联在电灯L1两端，将电灯L1短路，L1不会发光；但灯L2仍然发光，电流表有示数，电流表和L2灯丝不一定会烧坏。
故选B。
10．D
【详解】
AB.如果撤掉导线a，如下图所示：
电流表的“+”接线柱没有接入电路，因此它不能工作，哪个用电器的电流都不能测量，故A、B错误；
C.撤掉导线b，如下图所示：
电流表在并联电路的干路上，测并联电路的总电流，故C错误；
D
.撤掉导线c，如下图所示：
电流表与灯泡L2串联在同一支路上，因此测量灯泡L2的电流，故D正确。
11．D
【解析】
电流表的大量程是小量程的5倍，所以接入小量程，而读数按大量程的话，实际电流为：
．
故选D．
点睛：这一类的题目及类似的问题，牢记实验室中使用的电流表和电压表的两个量程都是5倍的关系，根据此关系可以快速解题．
12．B
【详解】
A．电流表在干路中，测干路中的电流，故A错误；
B．电流表与L2串联，测的是L2的电流，正负接线柱连接也正确，故B正确；
C．电流表与L2串联，但正负接线柱接反，故C错误；
D．电流表与L1、L2并联，故D错误．
【点睛】
要用电流表测出L2中的电流，电流表要串联使用，与L2串联，且正负接线柱要接正确。据此进行选择。
13．C
【解析】
无论使用大或小量程的电流表，因为接入的是同一电路，所以示数应该是相同的。使用大量程时，每一个小格是0.3A，故示数是1.5A；当使用小量程时，指针的位置是中间为1.5A，则一个大格是1A，每一个小格是0.1A，故小量程为0～3A。
14．A
【详解】
由图可知：两灯并联，电流表A1测量干路电流，电流表A2测量通过L2的电流；
因为并联电路中干路电流大于任一支路的电流，且电流表A1、A2的指针位置相同，
所以，电流表A1选用大量程，由图乙可知电流表A1的示数是1.5A，即电路的总电流I=1.5A；
电流表A2选用小量程,则通过灯L2的电流为I2=0.3A，故A正确、CD错误；
因为I=I1+I2，所以,通过灯L1的电流：
I1=I?I2=1.5A?0.3A=1.2A，
故B错误。
15．B
【详解】
由题可知电流从正极出发，经过开关后分流,一支路经灯泡L2
、电流表
，另一支路经
L1之后，两路汇合，然后流入电源负极。根据电流表串联使用的规则可知，电流表测L1的电流，故ACD不合题意，B符合题意。
16．2500
2×106μA
0.3mA
【详解】
[1]2.5A=2.5×103mA=2500mA；
[2]2A=2×106μA；
[3]300?A=300×10?3mA=0.3mA。
17．L1
0.9
【详解】
[1][2]在此题中两个灯泡是并联的，电流表a是测量通过灯泡L1的电流，电流表b测量的是干路的总电流。根据并联电路的电流规律可知，电流表b的示数大于电流表a的示数，所以电流表b用大量程读数是1.2A；电流表a用小量程读数是0.3A。那么通过L2的电流应为
1.2A-0.3A=0.9A
18．L2
0.28
【详解】
[1]
由电路图知道，两灯泡并联，电流表与灯泡L2串联，所以，电流表测量L2支路的电流；
[2]
由图甲知道，电流表的量程为0～0.6A，最小刻度为0.02A，示数为0.28A；
