15.4
电流的测量
水流有强弱之分，而电流是看不见摸不着的，那么你是如何知道电路中有电流的？它是否也和水流一样，有强弱之分呢？

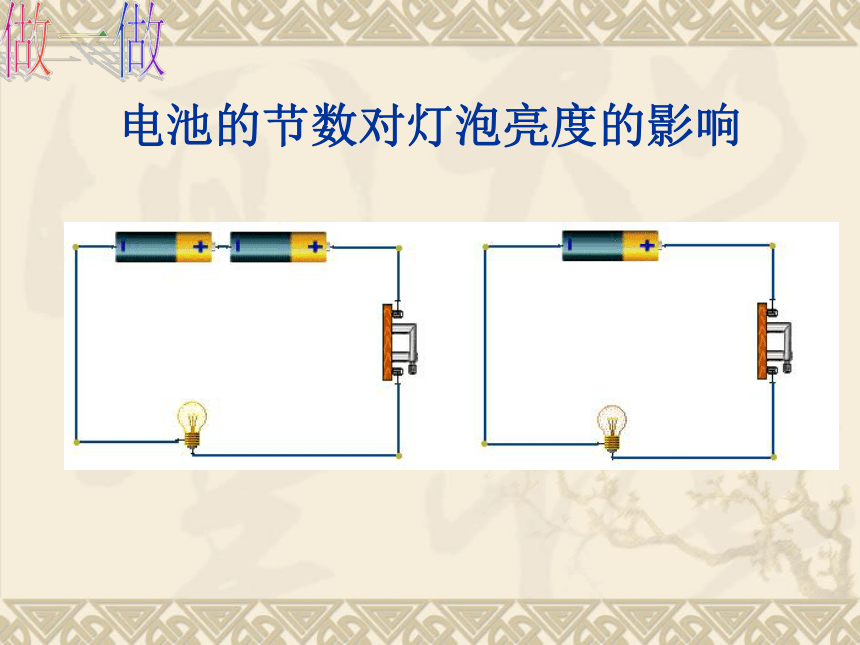

电池的节数对灯泡亮度的影响
结论：
电池的节数对灯泡亮度的影响
现象：
说明：
电池越多的电灯越亮
电流也有强弱之分

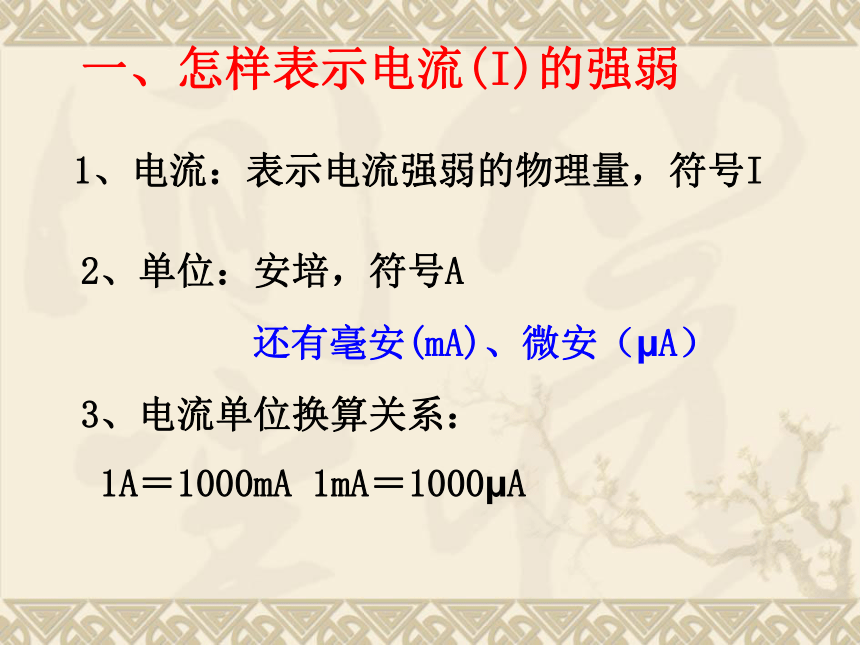

一、怎样表示电流(I)的强弱
1、电流：表示电流强弱的物理量，符号I
2、单位：安培，符号A
还有毫安(mA)、微安（?A）
3、电流单位换算关系：
1A＝1000mA
1mA＝1000?A
法国物理学家
安培
电磁学的奠基人之一，他生于里昂一个富商家庭，从小博览群书，具有惊人的记忆力和非凡的数学才能。

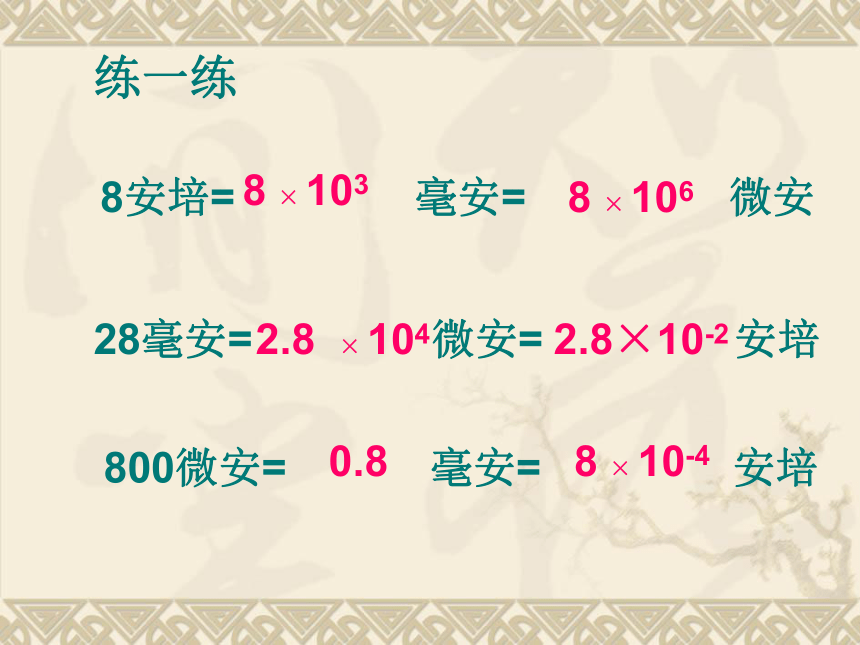

练一练
8安培=
毫安=
微安
28毫安=
微安=
安培
800微安=
毫安=
安培
8
×
103
8
×
106
2.8
×
104
2.8×10-2
0.8
8
×
10-4
常见的电流
计算器中电源的电流
约100μA
半导体收音机电源的电流
约50mA
手电筒中的电流
约200mA
家庭节能灯中的电流
约0.1A
家用电冰箱的电流
约1A
家用空调器的电流
约5A
雷电电流
可达2×105A

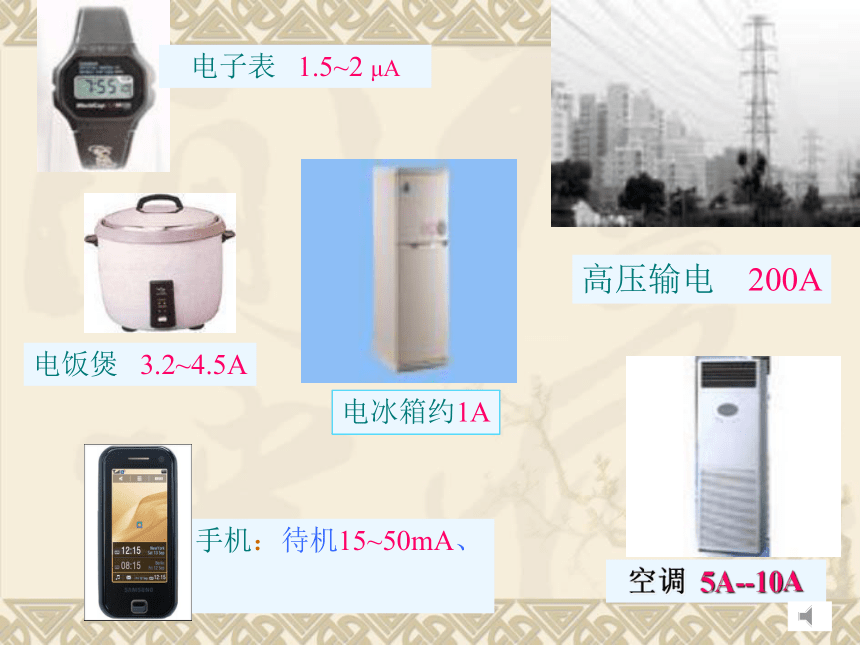

手机：待机15~50mA、
电冰箱约1A
电子表
1.5~2
μA
空调
5A--10A
电饭煲
3.2~4.5A
高压输电
200A
A
电流表的符号：
二、电流的测量
仪器：
电流表
电流表的读数
1、电流表有
个接线柱。
2、刻度盘上有
排刻度。
选标有“－”和“3”的接线柱：量程为
，分度值
。
选标有“－”和“0.6”的接线柱：量程为
分度值
。
三
两
0～0.6A
0.02A
0～3A
0.1A
想一想
阅读课本后回答。
3、三个接线柱是否都要接入电路？
4、读数时应该读哪一排数字？
3.
电流表的读数：
　　（1）明确所选电流表的量程；
　　（2）确定电流表的分度值；
　　（3）由指针位置读出示数。
0~0.6
A
0~3
A
0.02
A
0.1
A
量程
分度值
三、电流表使用规则
正确选择量程，
试触法
电流表串联在被测电路中
使电流从电流表的“+”接线柱流进,
“－”接线柱流出。
绝对不允许不经过用电器而把电流表
直接连到电源两极。
---选择量程
---串
联
---正入负出
---防止短路
电流表的特点是电阻很小，在电路中相当于无电阻的导线。
实验时，试触时发现下列几种情况，试分析其原因以及解决问题的方法。
1.指针反向偏转：
答：可能是正、负接线柱接反，应改接。
2.指针正向偏转过大：
答：这是量程选择偏小，应改接较大量程。
想一想
　　1．连接实物图，要求两灯并联，开关控制两盏灯，电流表测灯L2的电流（约0.5
A），并画出电路图。
L2
L1
S
L2
L1
A
练一练
　　2．根据所给电路图连接实物图。
L2
L1
L2
L1
A1
A2
A2
A1
练一练
　　3．开关控制
，电流表A1
测
的电流，电流表A2
测
的电流。再画出电路图。
干路
L1
干路
L2
L1
A2
A1
L2
L1
A2
A1
练一练
练一练：
用电流表测出L2的电流，下面各图中正确是（
）
A
×
+
-
L1
L2
×
×
L1
A
×
L2
+
-
×
L1
A
+
-
×
L2
×
A
-
+
×
L1
L2
A
B
C
D
请说出各图的出错原因是什么？
A中测量的是L1和L2并联后的总电流。没有与被测用电器L2串联。
C电流表连在电路中时，一方面没有与L2串联测不出通过L2的电流，另一方面电流表直截与电源相连，容易使电流表烧坏。
D中电流表的正负接线柱接反了。（所以答案是B）。
（图a)
(图b)
(图c)
下面图中都有哪些不合理的地方：
要求L1、
L2并联，如何测量通过灯L2的电流
　　现在有一只电流表，它的两个量程分别为“０～０.６Ａ”和“０～３Ａ”，如果某电路中的电流估计是0.48A左右，此时应该选择哪个量程？理由是什么？
选一选：
练一练：
小明同学在练习用电流表测电流的实验中，记录了测量结果是2.1A，同桌的小锋发现他的测量结果与小明的测量结果相差较大，于是寻找电路原因，终于发现小明是以0.6A的来量程测量,而问题出在读数时却按3A的量程读数,则小明的实际测量值应为（
）
A、2.1A
B、0.42A
C、2.12A
D、0.6A
B
1、电流、电流的单位
A
2、电流表的使用
检查指针是否指零
1、“十”、“一”接线性的接法要正确（使电流从“+”接线柱流入，从“-”接线柱流出，正进负出）
2、被测电流不要超过电流表的量程
3、电流表应串联在被测电路中
4、绝对不允许将电流表直接接到电源的两极上
小结：
练习
1、电流是表示（
）的物理量，通常用字母（
）代表，它的单位是（
），简称（
），符号是（
）。
电流强弱
I
安培
安
A
2、7.5A=（
）mA
5mA=（
）A
50mA=（
）μA
20000
μA=（
）mA
6.2A=（
）
μA
100
μA=（
）A
3、电路中电流可以用（
）测量，在使用时电流必须从（
）流进去，从（
）流出来。如果表中电流方向相反，表针就会向（
）边偏转，这样不但（
）有时还会（
）
电流表
正接线柱
负接线柱
左
无法读数
损坏电流表
4、电流表必须和被测电器（
），接线时注意选择合适的（
），在任何情况下都不能使电流表直接连到（
）
串联
量程
电源两极
5、电流表刻度盘上的A表示？表针如图所示，你能读出相应的电流吗？为什么？
A表示电流的单位是安培
接量程0--0.6A时，读数为0.36A
接量程0--3A时，读数为1.8A
