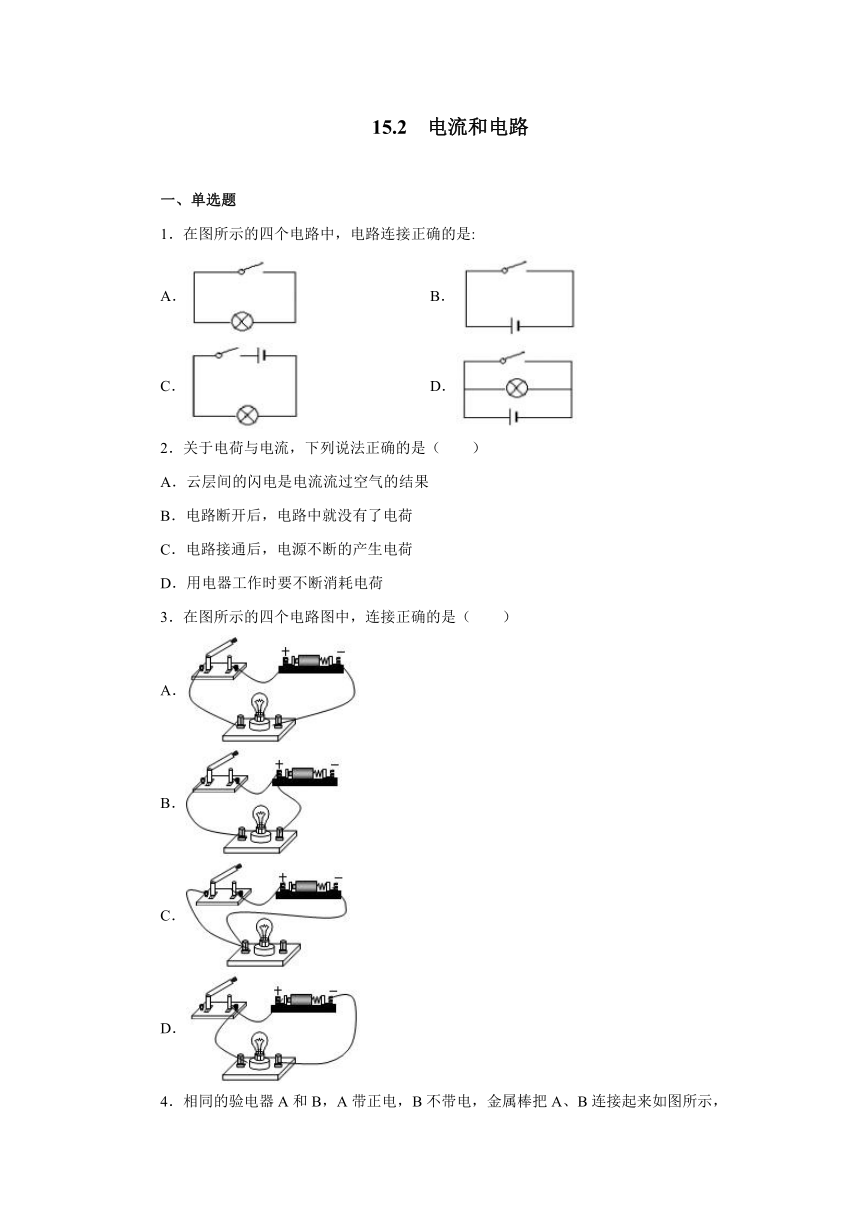

15.2电流和电路同步测试2021—2022学年人教版九年级物理全一册（含答案）

15.2
电流和电路
一、单选题
1．在图所示的四个电路中，电路连接正确的是:
A．
B．
C．
D．
2．关于电荷与电流，下列说法正确的是（　　）
A．云层间的闪电是电流流过空气的结果
B．电路断开后，电路中就没有了电荷
C．电路接通后，电源不断的产生电荷
D．用电器工作时要不断消耗电荷
3．在图所示的四个电路图中，连接正确的是（　　）
A．
B．
C．
D．

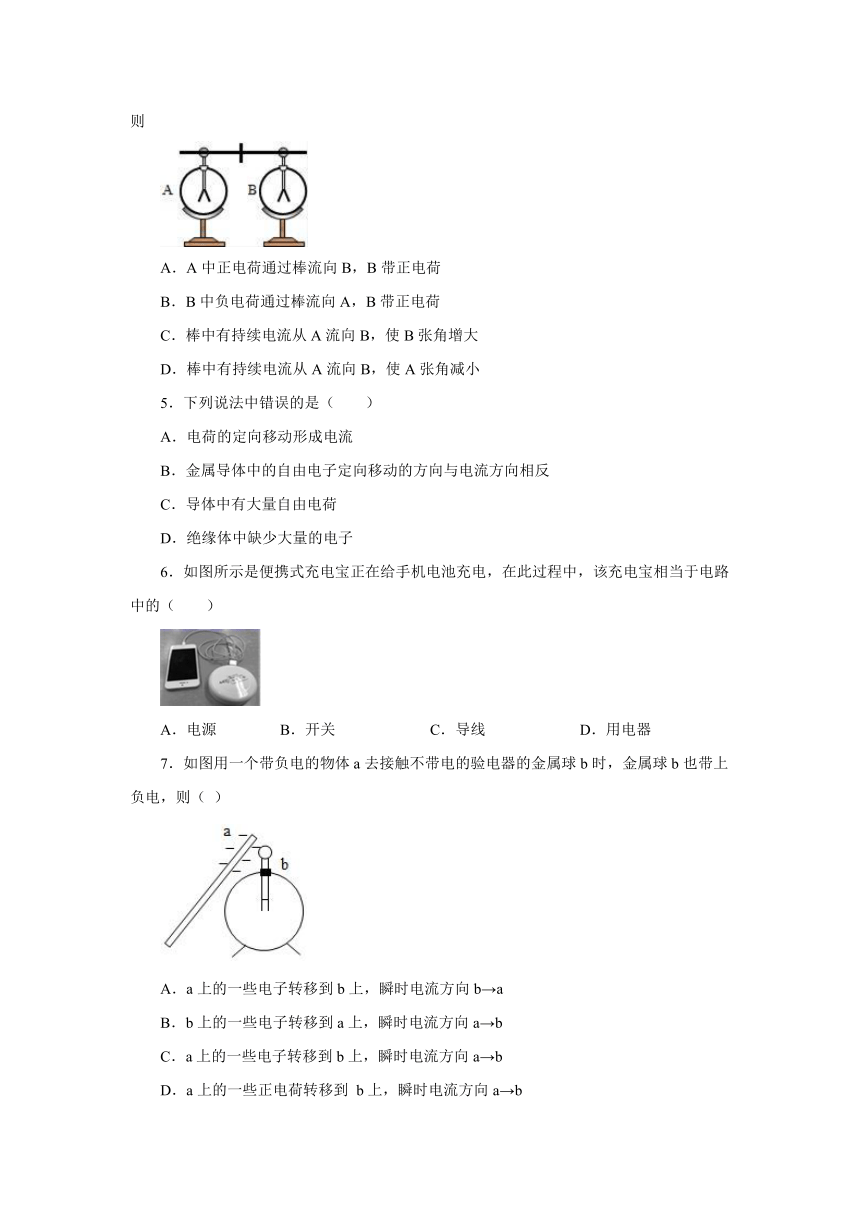

4．相同的验电器A和B，A带正电，B不带电，金属棒把A、B连接起来如图所示，则
A．A中正电荷通过棒流向B，B带正电荷
B．B中负电荷通过棒流向A，B带正电荷
C．棒中有持续电流从A流向B，使B张角增大
D．棒中有持续电流从A流向B，使A张角减小
5．下列说法中错误的是（　　）
A．电荷的定向移动形成电流
B．金属导体中的自由电子定向移动的方向与电流方向相反
C．导体中有大量自由电荷
D．绝缘体中缺少大量的电子
6．如图所示是便携式充电宝正在给手机电池充电，在此过程中，该充电宝相当于电路中的（　　）
A．电源
B．开关
C．导线
D．用电器
7．如图用一个带负电的物体a去接触不带电的验电器的金属球b时，金属球b也带上负电，则（
）
A．a上的一些电子转移到b上，瞬时电流方向b→a
B．b上的一些电子转移到a上，瞬时电流方向a→b
C．a上的一些电子转移到b上，瞬时电流方向a→b
D．a上的一些正电荷转移到
b上，瞬时电流方向a→b

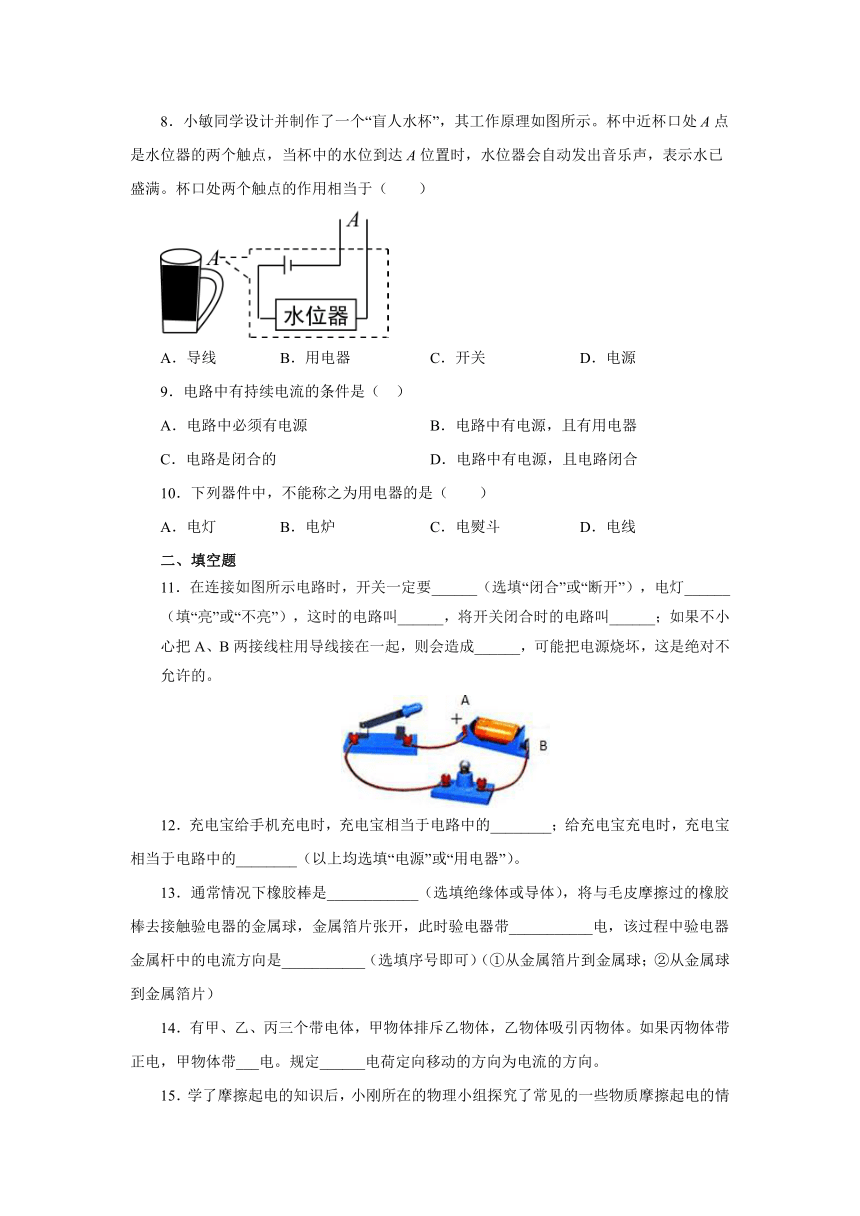

8．小敏同学设计并制作了一个“盲人水杯”，其工作原理如图所示。杯中近杯口处A点是水位器的两个触点，当杯中的水位到达A位置时，水位器会自动发出音乐声，表示水已盛满。杯口处两个触点的作用相当于（　　）
A．导线
B．用电器
C．开关
D．电源
9．电路中有持续电流的条件是（
）
A．电路中必须有电源
B．电路中有电源，且有用电器
C．电路是闭合的
D．电路中有电源，且电路闭合
10．下列器件中，不能称之为用电器的是（　　）
A．电灯
B．电炉
C．电熨斗
D．电线
二、填空题
11．在连接如图所示电路时，开关一定要______（选填“闭合”或“断开”），电灯______（填“亮”或“不亮”），这时的电路叫______，将开关闭合时的电路叫______；如果不小心把A、B两接线柱用导线接在一起，则会造成______，可能把电源烧坏，这是绝对不允许的。
12．充电宝给手机充电时，充电宝相当于电路中的________；给充电宝充电时，充电宝相当于电路中的________（以上均选填“电源”或“用电器”）。
13．通常情况下橡胶棒是____________（选填绝缘体或导体），将与毛皮摩擦过的橡胶棒去接触验电器的金属球，金属箔片张开，此时验电器带___________电，该过程中验电器金属杆中的电流方向是___________（选填序号即可）（①从金属箔片到金属球；②从金属球到金属箔片）
14．有甲、乙、丙三个带电体，甲物体排斥乙物体，乙物体吸引丙物体。如果丙物体带正电，甲物体带___电。规定______电荷定向移动的方向为电流的方向。
15．学了摩擦起电的知识后，小刚所在的物理小组探究了常见的一些物质摩擦起电的情况。如图所示，是部分不同物质的原子核对核外电子束缚能力强弱的排序图，他们是通过物体间相互摩擦后的带电情况得出的结论。毛皮与图中的______摩擦最容易起电，且它们摩擦后毛皮带______（填正、负）电，再用毛皮与蜡烛相互摩擦后，将带电的蜡烛与带电的毛皮用金属棒连接，瞬间电流的方向是______（填从蜡烛到毛皮/从毛皮到蜡烛）。
16．走近加油站，会闻到汽油的味道，是因为分子在做______；冬季在加油站不宜整理衣服和头发，因为易发生_____现象；加油前我们需要触摸加油机上的静电消除器(如图)避免因静电引起火灾。若瞬间电流方向是由静电消除器流向人体，则人体带的是____电荷。
17．如图1所示的发光二极管，当电流由正极经过LED流向负极时，LED发光，表明它处于通电状态；反之，电流不能从负极流向正极，LED不会发光。由此可知，发光二极管具有____。根据其发光与否可以判断___（写出一条即可）。
三、作图题
18．如图观察手电筒结构图，在虚线方框内画出对应的电路图。
参考答案
1．C
2．A
3．A
4．B
5．D
6．A
7．A
8．C
9．D
10．D
11.断开?
不亮?
断路?
通路?
短路
12．电源
用电器
13．绝缘体
负
①
14．负
正
15．梳子
正
从毛皮到蜡烛
16．无规则运动或热运动
摩擦起电或放电
负
17．单向导电性
电路中是否有电流及电流的方向
18．
