15.5串、并联电路中电流的规律同步测试2021—2022学年人教版九年级物理全一册（含答案）

15.5
串、并联电路中电流的规律
一、单选题
1．在探究“串联电路的电流规律”时，电路如图所示，闭合开关，用电流表测出A、B、C三处的电流分别为IA、IB、IC，关于它们的大小关系，正确的是（　　）
A．IA=IB+IC
B．IA=IB=IC
C．IA>IB>IC
D．IA2．如图所示电路，三个不相同的小灯泡接在同一电路中，电流表A1
、A2、A3的示数分别为I1、I2、I3，则灯L1的电流是（　　）
A．I1
-I2
B．I1
-I2
-I3
C．I1
D．I2
3．如图所示电路，当开关S闭合时，电流表和的示数分别为1.50A和0.30A，则通过灯的电流是（　　）
A．0.30A
B．1.20A
C．1.50A
D．1.80A
4．在探究“串联电路的电流规律”时，小敏同学连成了如图所示的电路。闭合开关S后，L1、L2、L3均发光，用电流表测得a、b、c的示数都是0.1A，则d点的示数是（　　）
A．0.1A
B．0.2A
C．0.3A
D．0.4A
5．如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（　　）
A．L1与L2串联
B．电流表A1测L1的电流
C．当开关S2断开时，电流表A2的示数变小
D．当开关S2断开时，通过L1的电流变小
6．将两个电流表分别接入如图甲所示的两个位置测量电流，此时电流表A1和A2指针偏转角度分别如图乙所示，下列说法正确的是?
（???
）
A.
电流表测量通过灯的电流
B.
电流表的示数可能为
C.
电流表的示数一定为
D.
通过灯的电流可能为
二、填空题

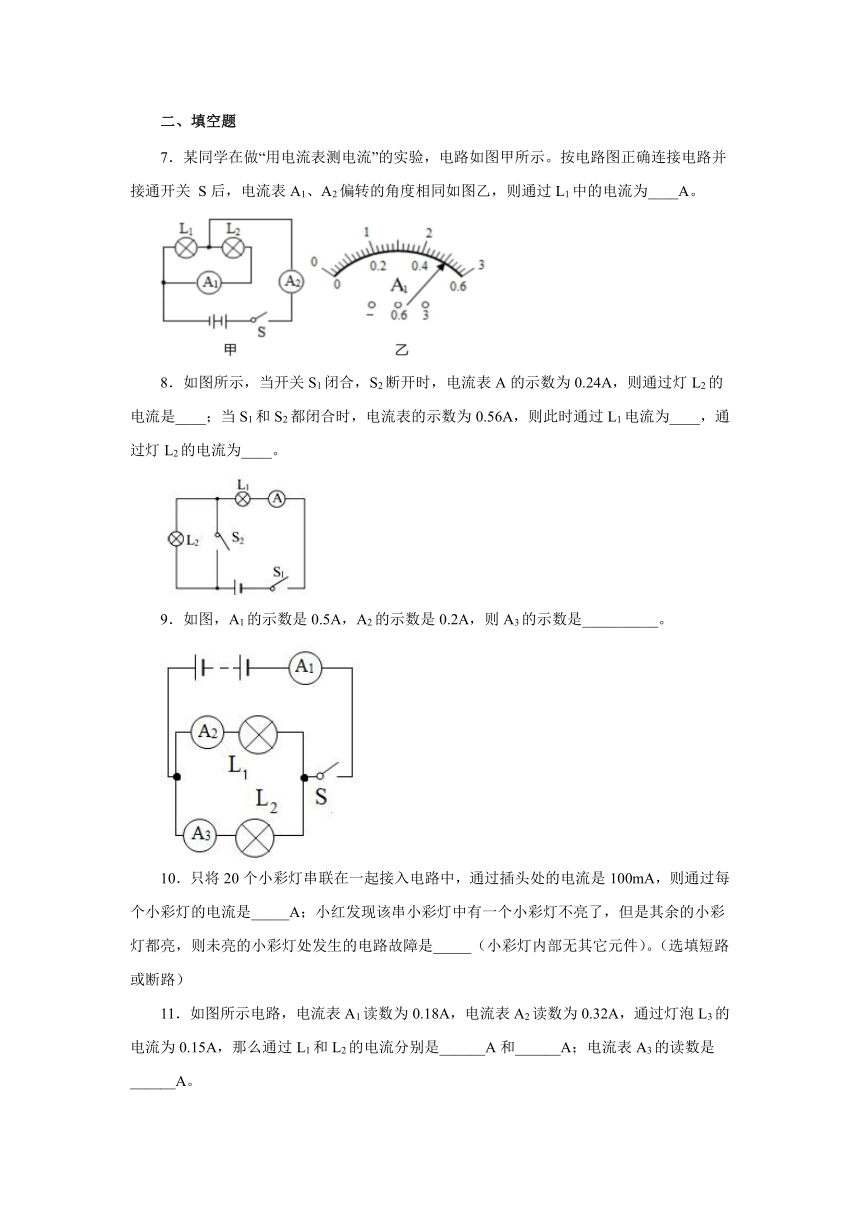

7．某同学在做“用电流表测电流”的实验，电路如图甲所示。按电路图正确连接电路并接通开关
S后，电流表A1、A2偏转的角度相同如图乙，则通过L1中的电流为____A。
8．如图所示，当开关S1闭合，S2断开时，电流表A的示数为0.24A，则通过灯L2的电流是____；当S1和S2都闭合时，电流表的示数为0.56A，则此时通过L1电流为____，通过灯L2的电流为____。
9．如图，A1的示数是0.5A，A2的示数是0.2A，则A3的示数是__________。
10．只将20个小彩灯串联在一起接入电路中，通过插头处的电流是100mA，则通过每个小彩灯的电流是_____A；小红发现该串小彩灯中有一个小彩灯不亮了，但是其余的小彩灯都亮，则未亮的小彩灯处发生的电路故障是_____（小彩灯内部无其它元件）。（选填短路或断路）
11．如图所示电路，电流表A1读数为0.18A，电流表A2读数为0.32A，通过灯泡L3的电流为0.15A，那么通过L1和L2的电流分别是______A和______A；电流表A3的读数是______A。
12．如图所示，当开关S由断开到闭合时，电流表A1的示数______，电流表A2的示数______．（均填“变大”“变小”或“不变”）
13．如图甲所示电路，闭合开关，电流表、的示数如图乙、图丙所示，则电流表的示数是___________A，通过小灯泡的电流是___________A。若只将小灯泡、的位置互换，闭合开关，电流表的示数___________。（选填“增大”“减小”或“不变”）
14．如图所示，已知A1的示数是0.8A，A2的示数是1.8A，则流过灯L1的电流是_______A，流过灯L2的电流是______A．
三、实验题
15．在探究“并联电路中干路电流与各支路电流的关系”实验中，小云同学设计了如图甲所示的实验电路。
(1)在测量B点电流时，小云连接了如图乙所示的电路图，闭合开关前，他检查发现，若闭合开关，两只小灯泡______（选填“发光”或“不发光”），他发现这是该电路中，一根导线连接错误造成的。请在这根导线上打“×”，然后画出正确的连接位置（____）；
(2)在连接实物电路时，开关应该______（选填“断开”或“闭合”）；此时发现电流表的指针如图丙所示，产生这种现象的原因是：______；
(3)下表是小云同学在实验中换用两盏规格相同的小灯泡测得的实验数据。由实验数据小云同学得出的实验结论是：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。请指出小云的探究过程的两个不妥之处：①______；②______。
L1的电流
L2的电流
干路电流
0.34A
0.34A
0.68A
16．为了验证并联电路的电流特点，小薇设计了如图1所示的电路进行实验。
（1）在连接电路时，开关应处于_____状态；
（2）小薇先将电流表接在L1所在的支路，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：_____；
（3）排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图2甲、乙、丙所示，可读出：I1＝0.5A，I2＝_____A，I＝_____A．根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是：_____。（写出关系式即可）
（4）接下来小薇更换了两个不同规格的灯泡继续实验，这样做的好处是：_____。
17．如图是“探究串联电路电流特点”的实验电路图：
（1）开关闭合前，小亮发现电流表的指针在零刻度线左端，如图所示，其原因是________（选填“A”或“B”）；
A．电流表没调零
B．电流表正负接线柱接反了
（2）实验中，选择两个小灯泡的规格应该是_____的填（“相同”或“不相同”）；
（3）下表是某同学实验中的一组数据：
位置
A
B
C
电流（A）
0.3
0.3
1.5
指出上述表格所记录的数据中，明显错误的数值是___________，造成错误的原因是___________。
四、计算题
18．如图所示，如果电流表A1的示数为0．9A，电流表A3的示数为0．4A，则通过灯L1的电流、灯L2的电流分别是多少？
参考答案
1．B
2．A
3．B
4．A
5．C
6．D
7．2
8．0.24A
0.56A
0A
9．0.3A
10．0.1
短路
11．0.18
0.14
0.47
12．不变
变大
13．1.5
1
增大
14．1.0
0.8
15．不发光
断开
电流表没有调零
使用两盏规格相同的小灯泡
做了一次实验，具有偶然性
16．断开
灯L1断路
0.52
1.0
I＝I1+I2
避免实验的偶然性，使结论更具普遍性
17．A
不相同
1.5
读数时误读为0A-3A的量程
18．I1
=0．4A
I2=0．5A
