16.1电压同步测试2021—2022学年人教版九年级物理全一册（含答案）

16.1
电压
一、单选题

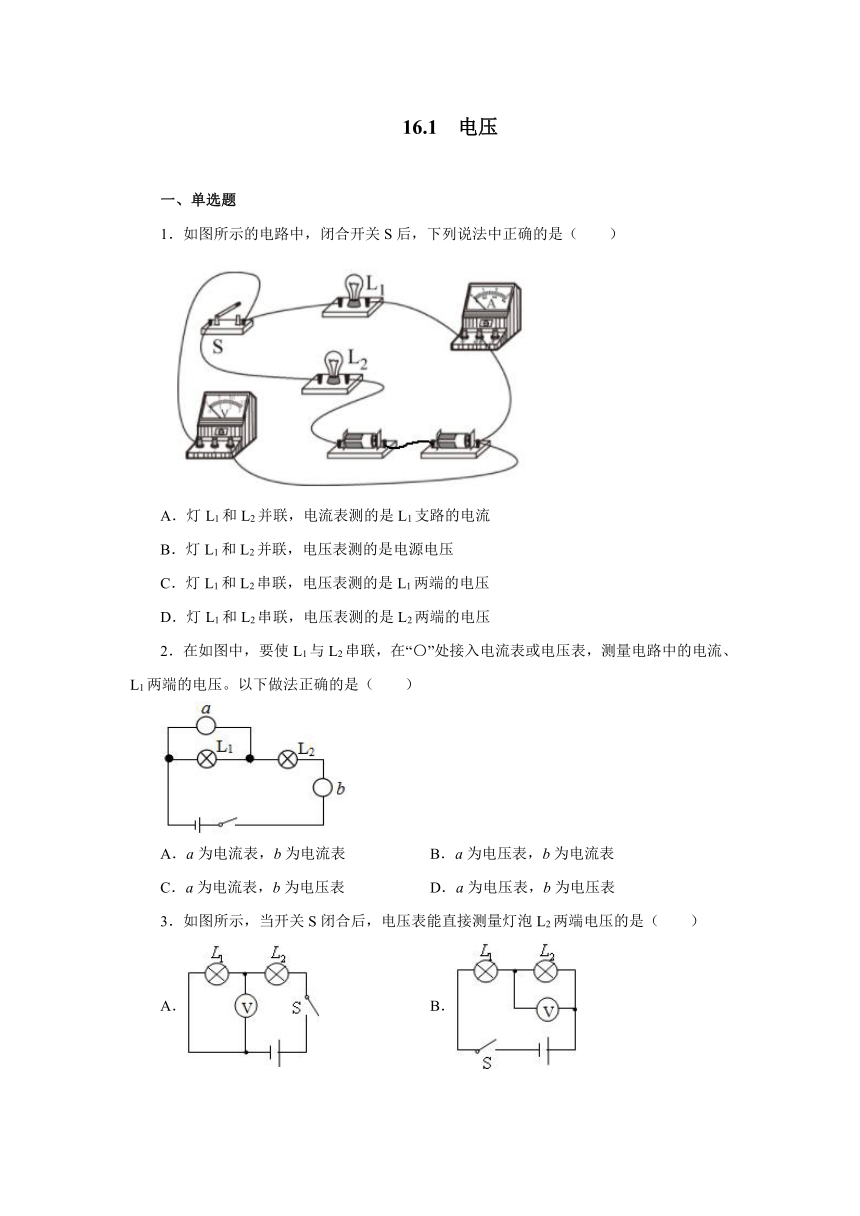

1．如图所示的电路中，闭合开关S后，下列说法中正确的是（　　）
A．灯L1和L2并联，电流表测的是L1支路的电流
B．灯L1和L2并联，电压表测的是电源电压
C．灯L1和L2串联，电压表测的是L1两端的电压
D．灯L1和L2串联，电压表测的是L2两端的电压
2．在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的是（　　）
A．a为电流表，b为电流表
B．a为电压表，b为电流表
C．a为电流表，b为电压表
D．a为电压表，b为电压表
3．如图所示，当开关S闭合后，电压表能直接测量灯泡L2两端电压的是（　　）

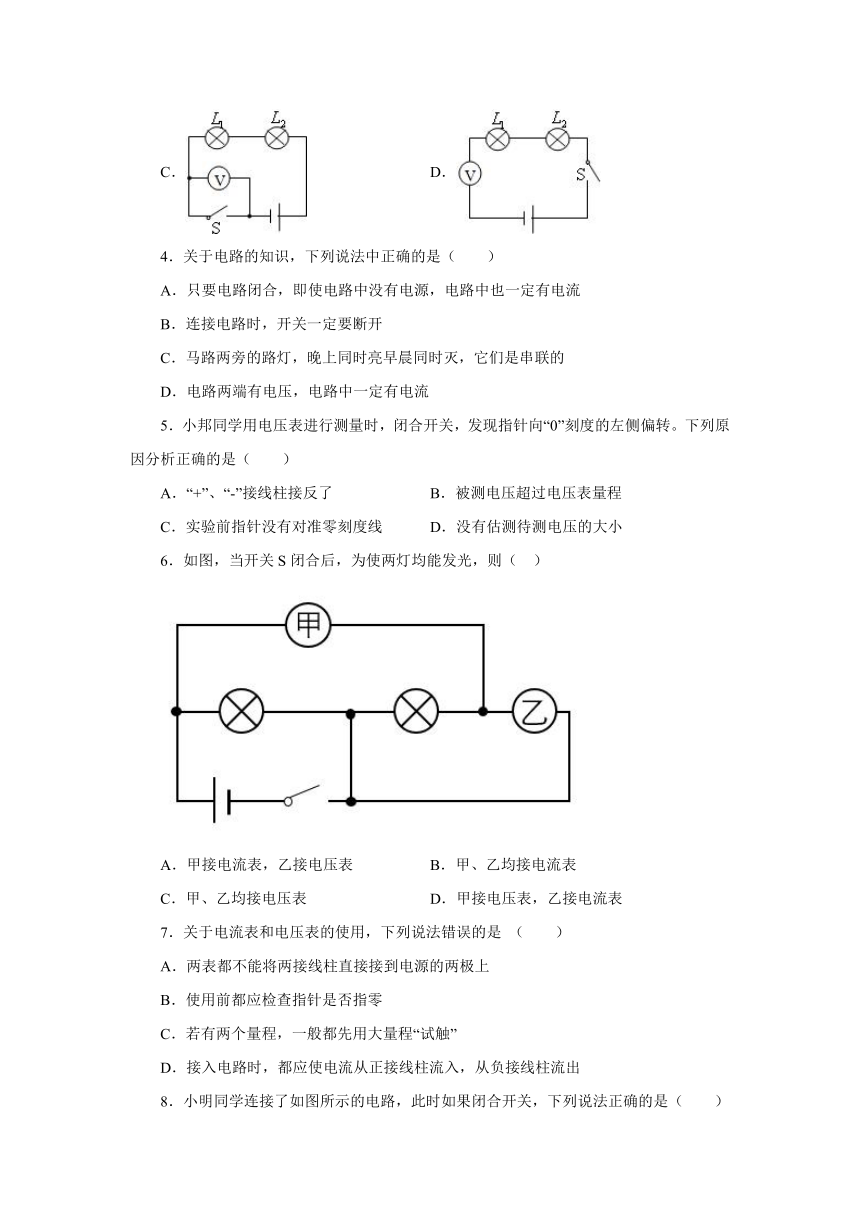

A．
B．
C．
D．
4．关于电路的知识，下列说法中正确的是（　　）
A．只要电路闭合，即使电路中没有电源，电路中也一定有电流
B．连接电路时，开关一定要断开
C．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的
D．电路两端有电压，电路中一定有电流
5．小邦同学用电压表进行测量时，闭合开关，发现指针向“0”刻度的左侧偏转。下列原因分析正确的是（　　）
A．“+”、“-”接线柱接反了
B．被测电压超过电压表量程
C．实验前指针没有对准零刻度线
D．没有估测待测电压的大小
6．如图，当开关S闭合后，为使两灯均能发光，则（
）
A．甲接电流表，乙接电压表
B．甲、乙均接电流表
C．甲、乙均接电压表
D．甲接电压表，乙接电流表
7．关于电流表和电压表的使用，下列说法错误的是
（　　）
A．两表都不能将两接线柱直接接到电源的两极上
B．使用前都应检查指针是否指零
C．若有两个量程，一般都先用大量程“试触”
D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出

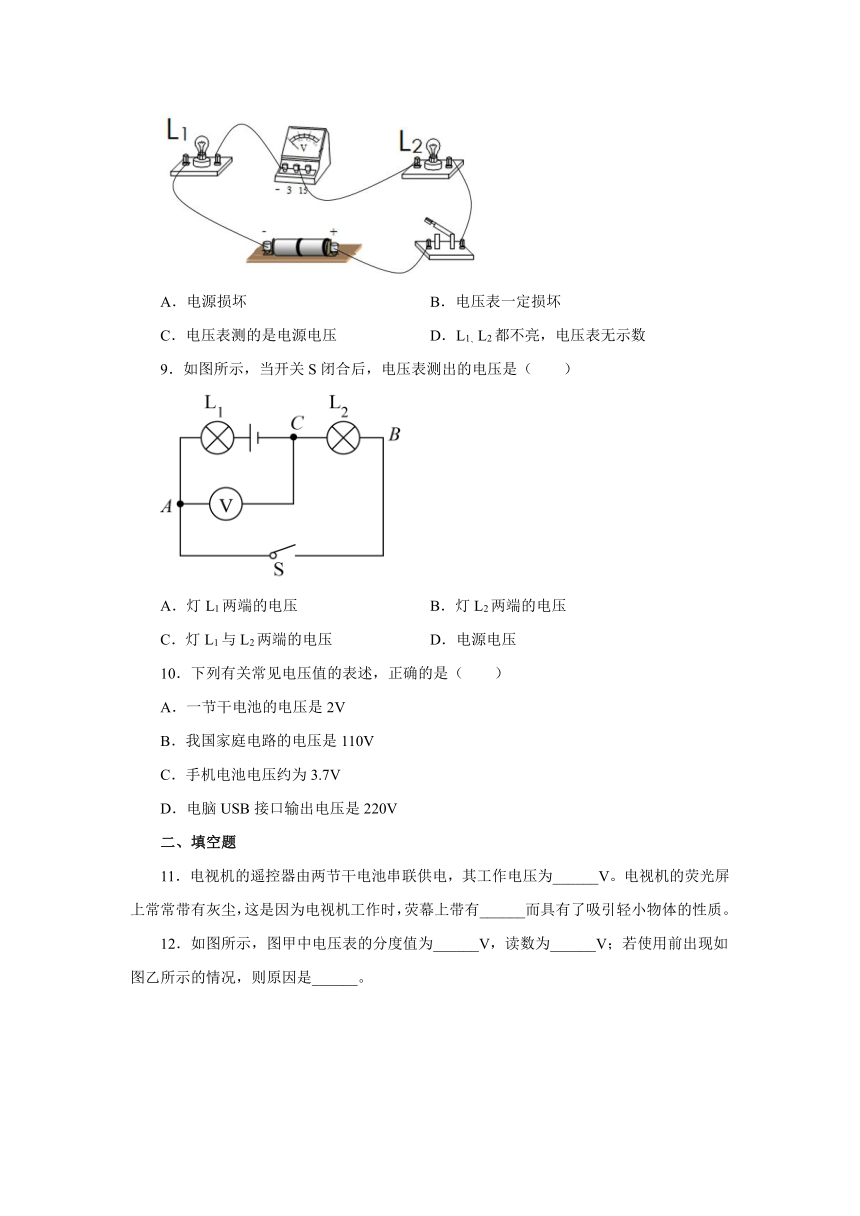

8．小明同学连接了如图所示的电路，此时如果闭合开关，下列说法正确的是（　　）
A．电源损坏
B．电压表一定损坏
C．电压表测的是电源电压
D．L1、L2都不亮，电压表无示数
9．如图所示，当开关S闭合后，电压表测出的电压是（　　）
A．灯L1两端的电压
B．灯L2两端的电压
C．灯L1与L2两端的电压
D．电源电压
10．下列有关常见电压值的表述，正确的是（　　）
A．一节干电池的电压是2V
B．我国家庭电路的电压是110V
C．手机电池电压约为3.7V
D．电脑USB接口输出电压是220V
二、填空题
11．电视机的遥控器由两节干电池串联供电，其工作电压为______V。电视机的荧光屏上常常带有灰尘，这是因为电视机工作时，荧幕上带有______而具有了吸引轻小物体的性质。

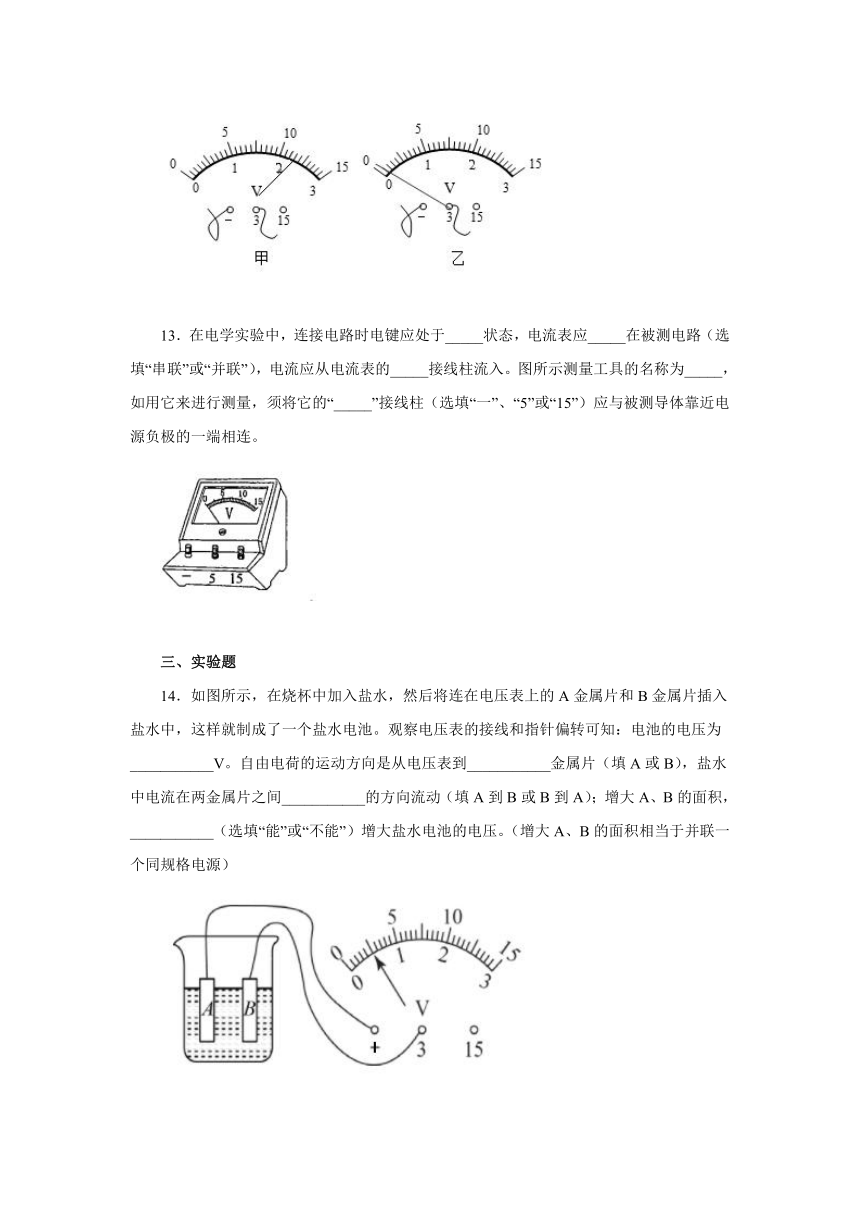

12．如图所示，图甲中电压表的分度值为______V，读数为______V；若使用前出现如图乙所示的情况，则原因是______。
13．在电学实验中，连接电路时电键应处于_____状态，电流表应_____在被测电路（选填“串联”或“并联”），电流应从电流表的_____接线柱流入。图所示测量工具的名称为_____，如用它来进行测量，须将它的“_____”接线柱（选填“一”、“5”或“15”）应与被测导体靠近电源负极的一端相连。
三、实验题
14．如图所示，在烧杯中加入盐水，然后将连在电压表上的A金属片和B金属片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知：电池的电压为___________V。自由电荷的运动方向是从电压表到___________金属片（填A或B），盐水中电流在两金属片之间___________的方向流动（填A到B或B到A）；增大A、B的面积，___________（选填“能”或“不能”）增大盐水电池的电压。（增大A、B的面积相当于并联一个同规格电源）
15．使用电流表时，所测电流不得超过它的______，必须使电流从它的______接线柱流进（选填“+”或“-”）。使用电压表时，电压表应______（选填“串联”或“并联”）在电路中，某一次测量时观察到接在待测灯泡两端的电压表示数如图所示，则灯泡两端的电压为______伏。电压表______选填“允许”或“不允许”）直接测电源两端电压。
四、作图题
16．（1）请在图虚线框内画出与乙图相对应的电路图（不包括电压表）；______
（2）小铭要测量乙图中灯L2的电压，请用笔画线代替导线完成电路。______
17．如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：灯L1、L2串联，电压表只测量L1两端的电压，不考虑电压表量程的选择，导线不交叉。
18．在图中，要求L1、L2串联，用电流表测量电路中的电流（约0.4A），电压表测量灯泡L1两端的电压，开关控制整个电路，用笔画线表示导线将图中所缺的两根导线补全。
参考答案
1．C
2．B
3．B
4．B
5．A
6．A
7．A
8．C
9．B
10．C
11．3
电荷
12．0.1
2.3
电压表未调零
13．断开
串联
+
电压表
-
14．0.5
A
B到A
不能
15．量程
+
并联
2.4
允许
16．
17．
18．
