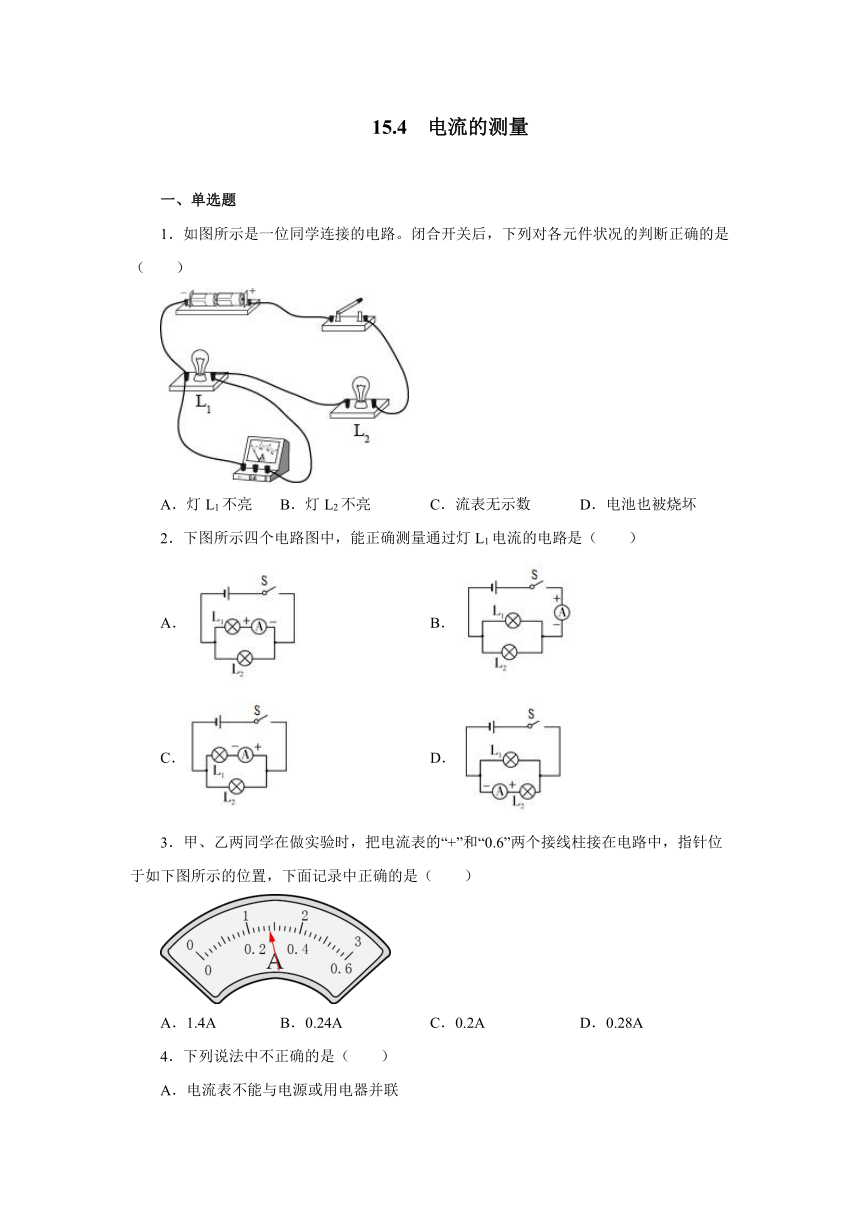

15.4电流的测量同步测试2021—2022学年人教版九年级物理全一册（含答案）

15.4
电流的测量
一、单选题
1．如图所示是一位同学连接的电路。闭合开关后，下列对各元件状况的判断正确的是（　　）
A．灯L1不亮
B．灯L2不亮
C．流表无示数
D．电池也被烧坏
2．下图所示四个电路图中，能正确测量通过灯L1电流的电路是（　　）
A．
B．
C．
D．
3．甲、乙两同学在做实验时，把电流表的“+”和“0.6”两个接线柱接在电路中，指针位于如下图所示的位置，下面记录中正确的是（　　）
A．1.4A
B．0.24A
C．0.2A
D．0.28A

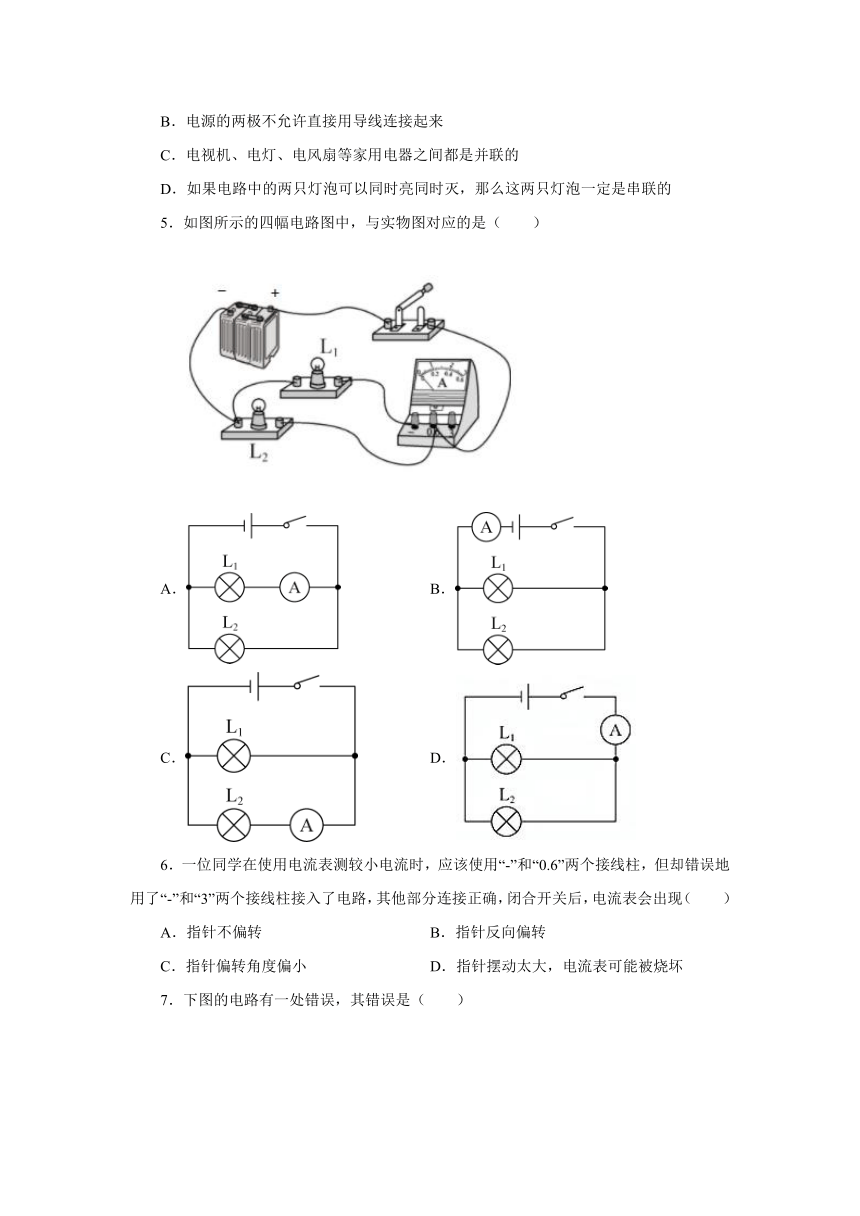

4．下列说法中不正确的是（　　）
A．电流表不能与电源或用电器并联
B．电源的两极不允许直接用导线连接起来
C．电视机、电灯、电风扇等家用电器之间都是并联的
D．如果电路中的两只灯泡可以同时亮同时灭，那么这两只灯泡一定是串联的
5．如图所示的四幅电路图中，与实物图对应的是（　　）
A．
B．
C．
D．
6．一位同学在使用电流表测较小电流时，应该使用“-”和“0.6”两个接线柱，但却错误地用了“-”和“3”两个接线柱接入了电路，其他部分连接正确，闭合开关后，电流表会出现（　　）
A．指针不偏转
B．指针反向偏转
C．指针偏转角度偏小
D．指针摆动太大，电流表可能被烧坏

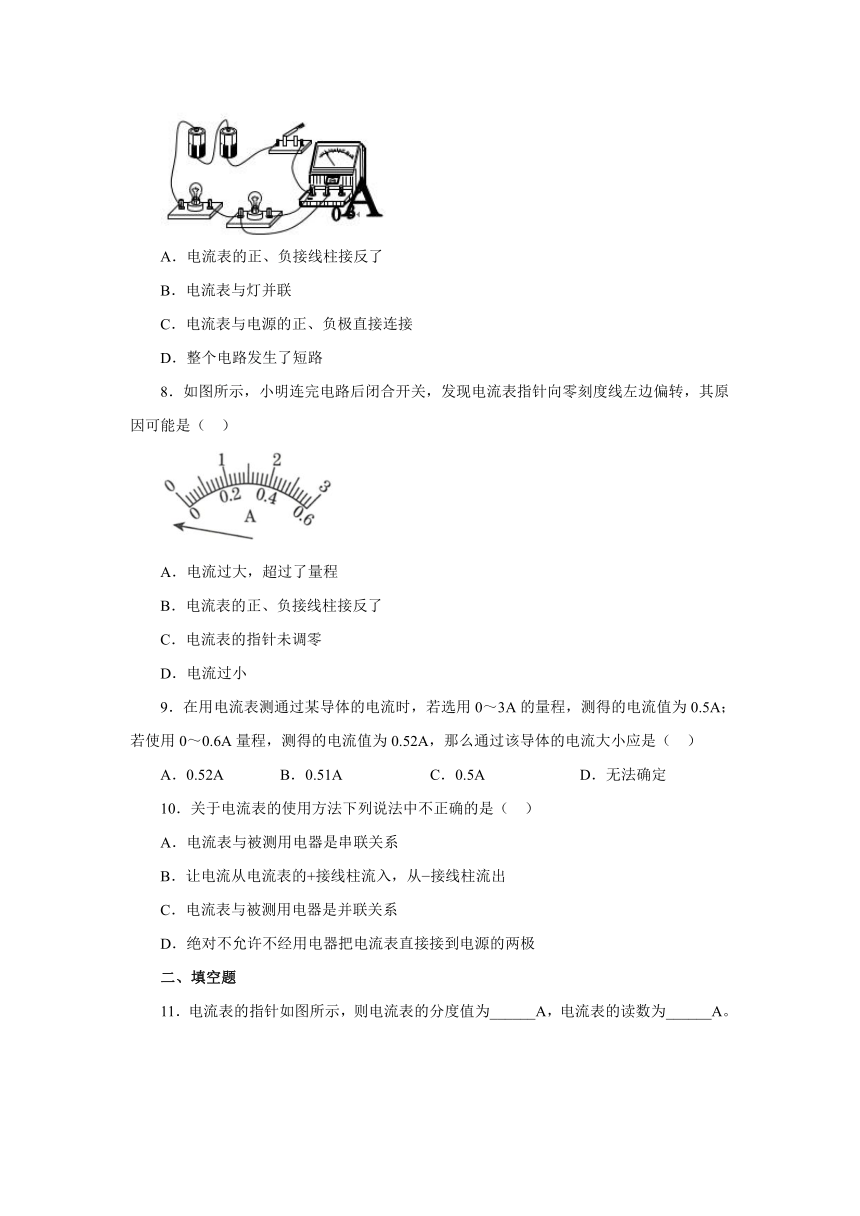

7．下图的电路有一处错误，其错误是（　　）
A．电流表的正、负接线柱接反了
B．电流表与灯并联
C．电流表与电源的正、负极直接连接
D．整个电路发生了短路
8．如图所示，小明连完电路后闭合开关，发现电流表指针向零刻度线左边偏转，其原因可能是（
）
A．电流过大，超过了量程
B．电流表的正、负接线柱接反了
C．电流表的指针未调零
D．电流过小
9．在用电流表测通过某导体的电流时，若选用0～3A的量程，测得的电流值为0.5A；若使用0～0.6A量程，测得的电流值为0.52A，那么通过该导体的电流大小应是（
）
A．0.52A
B．0.51A
C．0.5A
D．无法确定
10．关于电流表的使用方法下列说法中不正确的是（?）
A．电流表与被测用电器是串联关系
B．让电流从电流表的+接线柱流入，从?接线柱流出
C．电流表与被测用电器是并联关系
D．绝对不允许不经用电器把电流表直接接到电源的两极
二、填空题
11．电流表的指针如图所示，则电流表的分度值为______A，电流表的读数为______A。
12．单位及换算：2μA=______A，0.5A=______mA。
13．小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表______；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，______继续进行实验。
14．小红用实验室常用的一种电流表测通过一只小灯泡的电流大小的实验。当导线a、b分别与标有“-”和“3”的接线柱相连时，电流表指针偏转情况如图甲所示，则此时，电流是从导线_________（填（“a”或“b”）流入电流表：小红及时纠正错误，检查电路连接无误后，闭合开关，电流表指针如图乙所示，则此时电流表的读数为___________。
15．小科在做“用电流表研究并联电路电流特点实验”时，连接了如图所示的电路。当闭合开关，由于______致使电流表无示数，但两个灯泡会发光；当拆除导线______时，就可以修复电路，并使电流表测其中一条支路电流。
16．甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处，当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况，请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上。
甲同学的问题：_____________；
乙同学的问题：_____________；
丙同学的问题：_____________；
三、实验题
17．电流表使用时必须注意：
（1）使用前要观察其________和________，检查表的指针是否对准______。
（2）电流表必须________联在所测电路中。
（3）把电流表接入电路之前，应先估计电路中电流的大小，若不能估计电流大小，可用“试触法”进行判断，即先选用________量程把表接入电路，试触看指针的偏转情况。若指针偏转角度较小，最好改用__________进行测量。
（4）应使所测电流从电流表的________接线柱流入，从________接线柱流出。
（5）绝对不允许不经过__________而将电流表的两个接线柱直接连接到电源两极上。
（6）实验室中常用的电流表通常有______个接线柱，有______个量程，分别是________A和________A，对应的分度值分别是________A和________A。读数前要观察所选的________，明确该量程对应的________。
（7）如图所示，电流表甲的示数为________，电流表乙的示数为________。
四、作图题
18．请用2B铅笔画线代替导线在图电路中连线，使电键同时控制两盏灯，而电流表使用大量程且只测量灯L1的电流。
参考答案
1．A
2．C
3．D
4．D
5．A
6．C
7．B
8．B
9．A
10．C
11．0.02
0.32
12．2×10-6A
0.5×103
13．正负接线柱反接
改接小量程
14．a
0.32A
15．电流表被短路
b
16．电流表的正负接线柱接反了
所选的量程太大
所选的量程太小
17．量程
分度值
零刻度线
串
大
小量程
“＋”(正)
“－”(负)
用电器
三
两
0～0.6
0～3
0.02
0.1
量程
分度值
0.34A
1.3A
18．
