16.4变阻器同步测试2021—2022学年人教版九年级物理全一册（含答案）

16.4
变阻器
一、单选题
1．小明连接如图所示的电路，使滑动变阻器能够控制灯泡的亮度。要使滑片向右滑动时灯泡越来越亮，下列可行的连接方式是（　　）
A．
B．
C．
D．
2．在图所示电路中，用滑动变阻器调节灯的亮度。如果要求滑动变阻器的滑片向右移动时，灯泡的亮度变暗，则电路中、两个导线的端点应该连接滑动变阻器的（　　）
A．接线柱A、
B．接线柱A、
C．接线柱、
D．接线柱、
3．滑动变阻器的铭牌上标有“20Ω
1A”字样，下列说法正确的是（　　）
A．该滑动变阻器只能接入20Ω的电阻
B．该滑动变阻器电阻的变化范围是0~20Ω
C．允许通过该滑动变阻器的最小电流是1A
D．允许通过该滑动变阻器的电流只能是1A

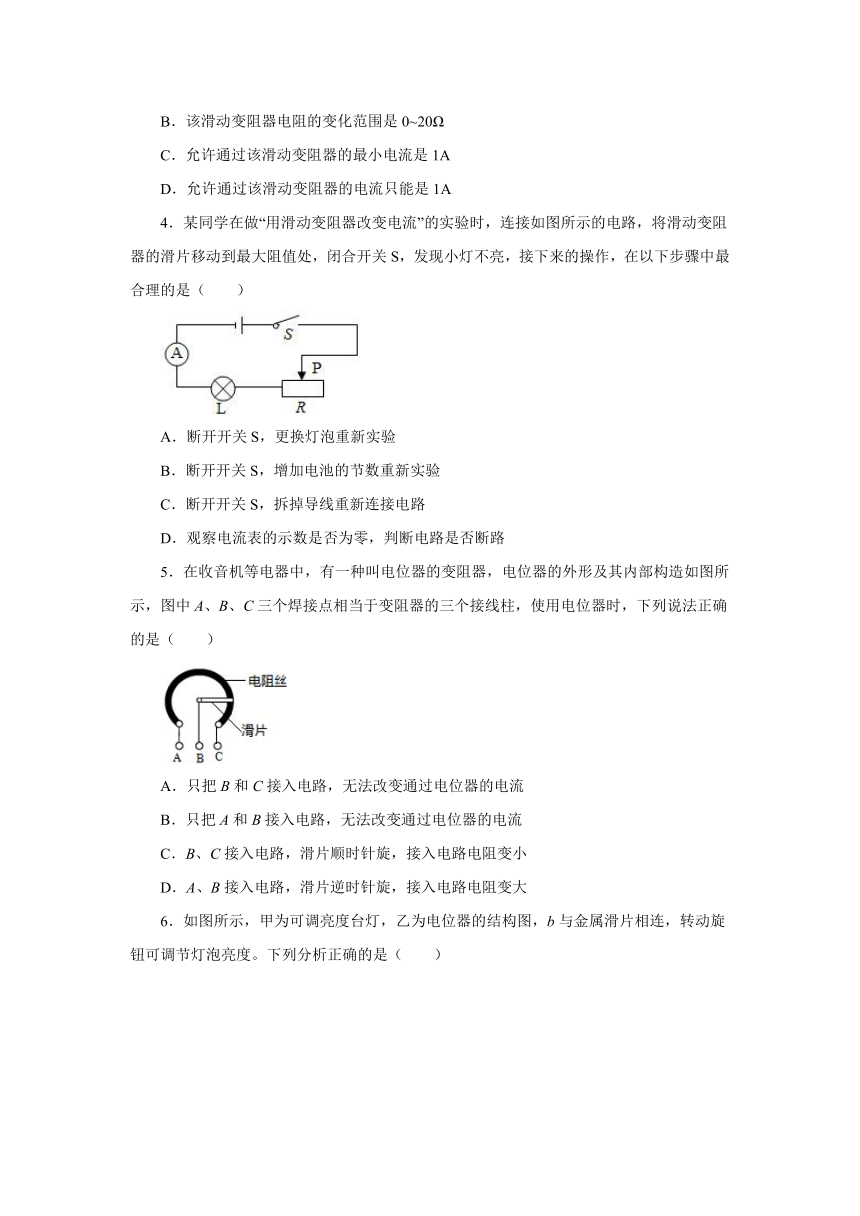

4．某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现小灯不亮，接下来的操作，在以下步骤中最合理的是（　　）
A．断开开关S，更换灯泡重新实验
B．断开开关S，增加电池的节数重新实验
C．断开开关S，拆掉导线重新连接电路
D．观察电流表的示数是否为零，判断电路是否断路
5．在收音机等电器中，有一种叫电位器的变阻器，电位器的外形及其内部构造如图所示，图中A、B、C三个焊接点相当于变阻器的三个接线柱，使用电位器时，下列说法正确的是（　　）
A．只把B和C接入电路，无法改变通过电位器的电流
B．只把A和B接入电路，无法改变通过电位器的电流
C．B、C接入电路，滑片顺时针旋，接入电路电阻变小
D．A、B接入电路，滑片逆时针旋，接入电路电阻变大

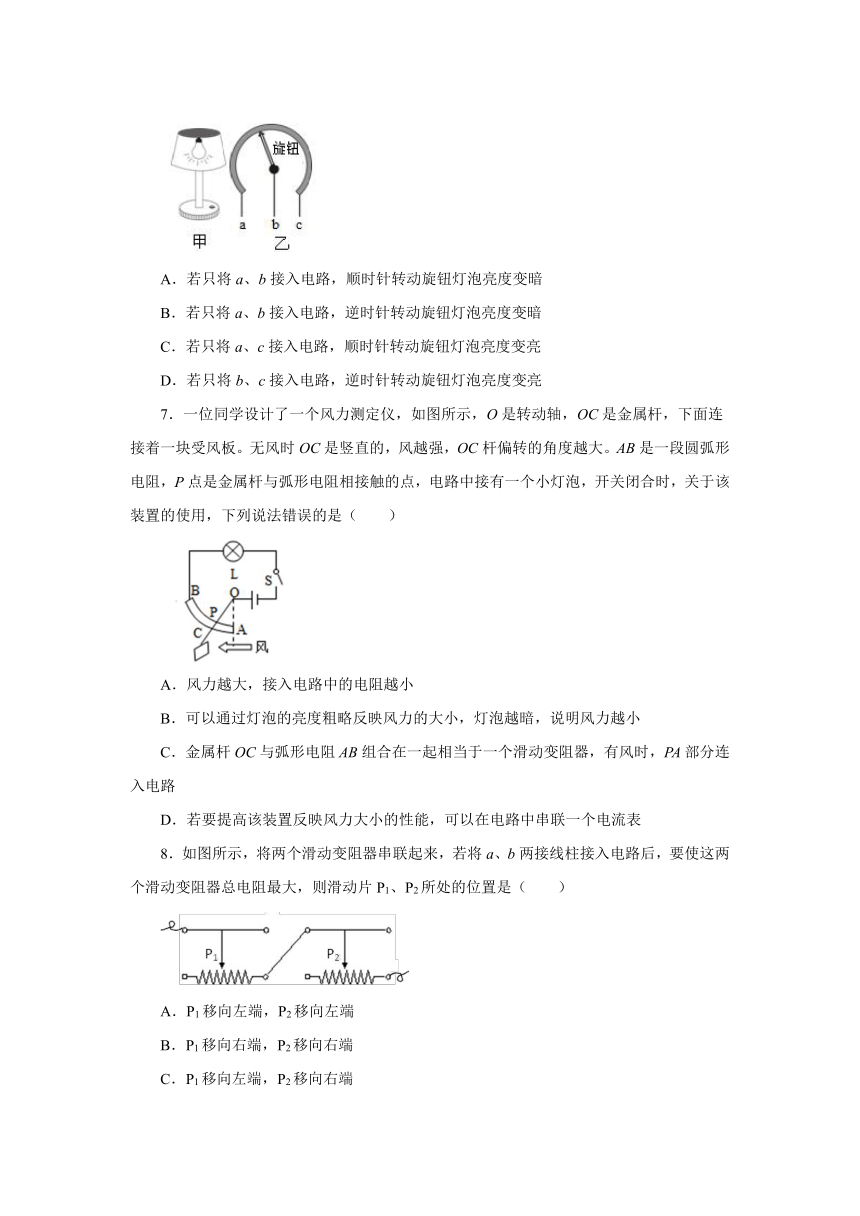

6．如图所示，甲为可调亮度台灯，乙为电位器的结构图，b与金属滑片相连，转动旋钮可调节灯泡亮度。下列分析正确的是（　　）
A．若只将a、b接入电路，顺时针转动旋钮灯泡亮度变暗
B．若只将a、b接入电路，逆时针转动旋钮灯泡亮度变暗
C．若只将a、c接入电路，顺时针转动旋钮灯泡亮度变亮
D．若只将b、c接入电路，逆时针转动旋钮灯泡亮度变亮
7．一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板。无风时OC是竖直的，风越强，OC杆偏转的角度越大。AB是一段圆弧形电阻，P点是金属杆与弧形电阻相接触的点，电路中接有一个小灯泡，开关闭合时，关于该装置的使用，下列说法错误的是（　　）
A．风力越大，接入电路中的电阻越小
B．可以通过灯泡的亮度粗略反映风力的大小，灯泡越暗，说明风力越小
C．金属杆OC与弧形电阻AB组合在一起相当于一个滑动变阻器，有风时，PA部分连入电路
D．若要提高该装置反映风力大小的性能，可以在电路中串联一个电流表
8．如图所示，将两个滑动变阻器串联起来，若将a、b两接线柱接入电路后，要使这两个滑动变阻器总电阻最大，则滑动片P1、P2所处的位置是（　　）
A．P1移向左端，P2移向左端
B．P1移向右端，P2移向右端
C．P1移向左端，P2移向右端
D．P1移向右端，P2移向左端
二、多选题

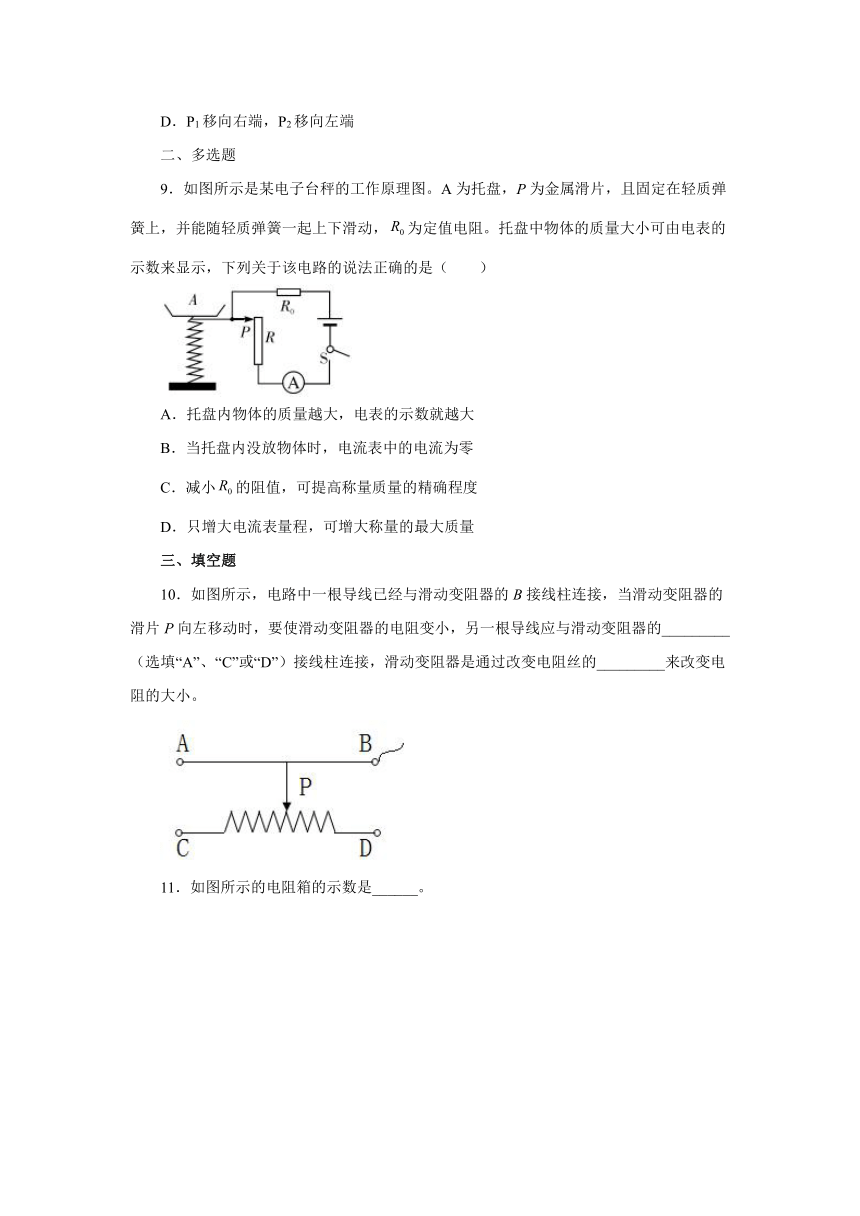

9．如图所示是某电子台秤的工作原理图。A为托盘，P为金属滑片，且固定在轻质弹簧上，并能随轻质弹簧一起上下滑动，为定值电阻。托盘中物体的质量大小可由电表的示数来显示，下列关于该电路的说法正确的是（　　）
A．托盘内物体的质量越大，电表的示数就越大
B．当托盘内没放物体时，电流表中的电流为零
C．减小的阻值，可提高称量质量的精确程度
D．只增大电流表量程，可增大称量的最大质量
三、填空题
10．如图所示，电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，另一根导线应与滑动变阻器的_________（选填“A”、“C”或“D”）接线柱连接，滑动变阻器是通过改变电阻丝的_________来改变电阻的大小。
11．如图所示的电阻箱的示数是______。
12．滑动变阻器是靠改变接入电路中电阻丝的_______来改变电阻，从而改变电路中的电流，一个滑动变阻器上标有“30Ω，2A”的字样，其中“30Ω”表示________，“2A”表示_________。另一滑动变阻器上标有“20Ω，1.5A”的字样，若将它们串联起来使用，则电路中允许通过的最大电流为_______安。
13．如图所示是电视机、收音机，复读机上的“音量Volume”旋钮。它是通过调节电路的___________
，从而控制声音的响度，它的实质是一个滑动变阻器。若要使声音的响度变小，则应将滑片b向___________（或）方向滑动。
14．如图所示的是插入式电阻箱的结构示意图，图中
A、B
两个接线柱之间的电阻值是______Ω。
15．滑动变阻器是靠改变电阻线在电路中的______，逐渐改变连入电路的电阻大小，从而逐渐改变电路中的电流大小的；如图是某一电位器的结构示意图。当A、B接入电路，旋钮滑动片P顺时针旋转时，电位器接入电路的电阻变______。
四、实验题
16．小明学习了变阻器一节后，
到实验室做用滑动变阻器调节小灯泡亮度，同时观察小灯泡的亮度与两端电压和通过电流的关系的实验。下图是小明还没有完成的电路设计。
（1）请用笔画线代替导线将甲图中未完成的电路完成，且使变阻器滑动片向右移动时灯变暗______；（导线不允许交叉）
（2）连接好电路，闭合开关前，滑片应该置于______端
（选填左或右）；
（3）闭合开关后，发现灯不亮，电压表示数为零，电流表指针正常偏转。造成这一现象的原因可能是______。
A．电灯断路
B．变阻器断路
C．变阻器短路
D．电灯短路了
五、作图题
17．如图所示，有灯泡L1、L2，开关S、电源、电压表、电流表，滑动变阻器和导线若干，要求：L1、L2并联，开关控制整个电路，电流表测总电流，电压表测L2的电压，滑动变阻器的滑片向右移动，L1变亮。请画出电路图并连接实物图。
18．小芳想用如图所示的器材，设计一个可以调节小灯泡亮度的电路，要求：滑动变阻器的滑片向左滑动时，灯泡的亮度变暗。请你用笔画线代替导线将电路连接完整。
参考答案
1．D
2．A
3．B
4．D
5．C
6．A
7．C
8．A
9．AC
10．C
长度
11．3209Ω
12．长度
该变阻器的最大电阻是30?
该滑动变阻器允许通过的最大电流是2A
1.5
13．电阻
c
14．7
15．长度
小
16．
右
D
17．
18．
