15.2电流和电路练习（解析版）2021-2022学年人教版九年级全一册物理

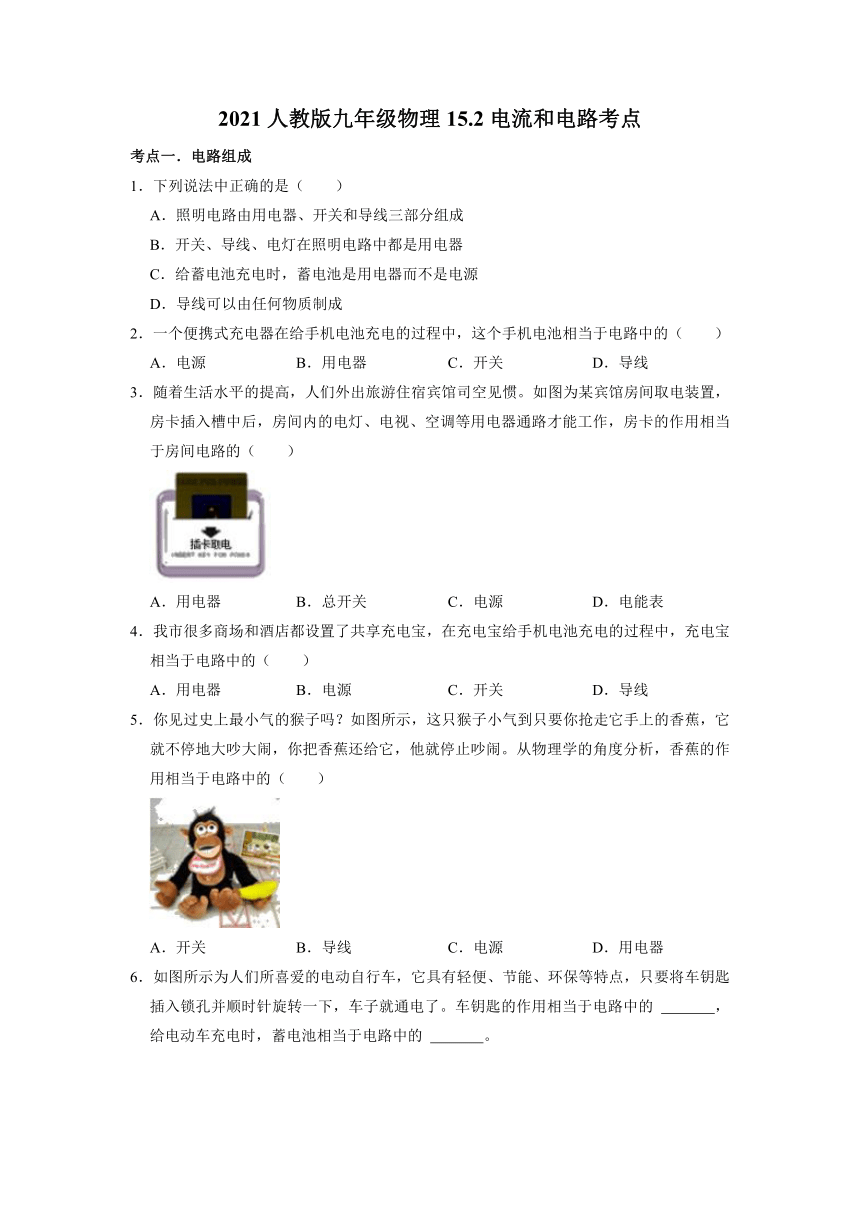

2021人教版九年级物理15.2电流和电路考点
考点一．电路组成
1．下列说法中正确的是（　　）
A．照明电路由用电器、开关和导线三部分组成
B．开关、导线、电灯在照明电路中都是用电器
C．给蓄电池充电时，蓄电池是用电器而不是电源
D．导线可以由任何物质制成
2．一个便携式充电器在给手机电池充电的过程中，这个手机电池相当于电路中的（　　）
A．电源
B．用电器
C．开关
D．导线
3．随着生活水平的提高，人们外出旅游住宿宾馆司空见惯。如图为某宾馆房间取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器通路才能工作，房卡的作用相当于房间电路的（　　）
A．用电器
B．总开关
C．电源
D．电能表
4．我市很多商场和酒店都设置了共享充电宝，在充电宝给手机电池充电的过程中，充电宝相当于电路中的（　　）
A．用电器
B．电源
C．开关
D．导线
5．你见过史上最小气的猴子吗？如图所示，这只猴子小气到只要你抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，他就停止吵闹。从物理学的角度分析，香蕉的作用相当于电路中的（　　）
A．开关
B．导线
C．电源
D．用电器
6．如图所示为人们所喜爱的电动自行车，它具有轻便、节能、环保等特点，只要将车钥匙插入锁孔并顺时针旋转一下，车子就通电了。车钥匙的作用相当于电路中的
　
　，给电动车充电时，蓄电池相当于电路中的
　
　。

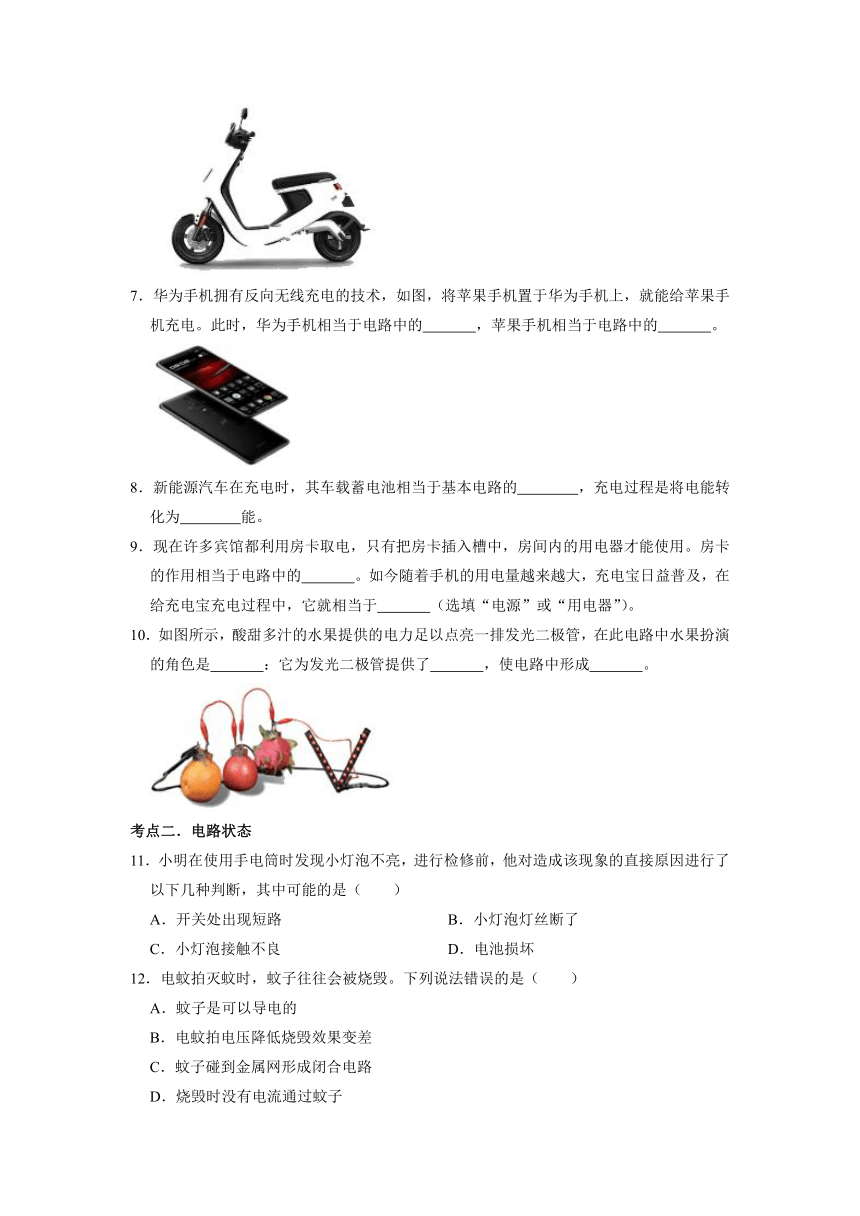

7．华为手机拥有反向无线充电的技术，如图，将苹果手机置于华为手机上，就能给苹果手机充电。此时，华为手机相当于电路中的　
　，苹果手机相当于电路中的　
　。
8．新能源汽车在充电时，其车载蓄电池相当于基本电路的　
　，充电过程是将电能转化为　
　能。
9．现在许多宾馆都利用房卡取电，只有把房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于电路中的　
　。如今随着手机的用电量越来越大，充电宝日益普及，在给充电宝充电过程中，它就相当于　
　（选填“电源”或“用电器”）。
10．如图所示，酸甜多汁的水果提供的电力足以点亮一排发光二极管，在此电路中水果扮演的角色是　
　：它为发光二极管提供了　
　，使电路中形成　
　。
考点二．电路状态
11．小明在使用手电筒时发现小灯泡不亮，进行检修前，他对造成该现象的直接原因进行了以下几种判断，其中可能的是（　　）
A．开关处出现短路
B．小灯泡灯丝断了
C．小灯泡接触不良
D．电池损坏
12．电蚊拍灭蚊时，蚊子往往会被烧毁。下列说法错误的是（　　）
A．蚊子是可以导电的
B．电蚊拍电压降低烧毁效果变差
C．蚊子碰到金属网形成闭合电路
D．烧毁时没有电流通过蚊子

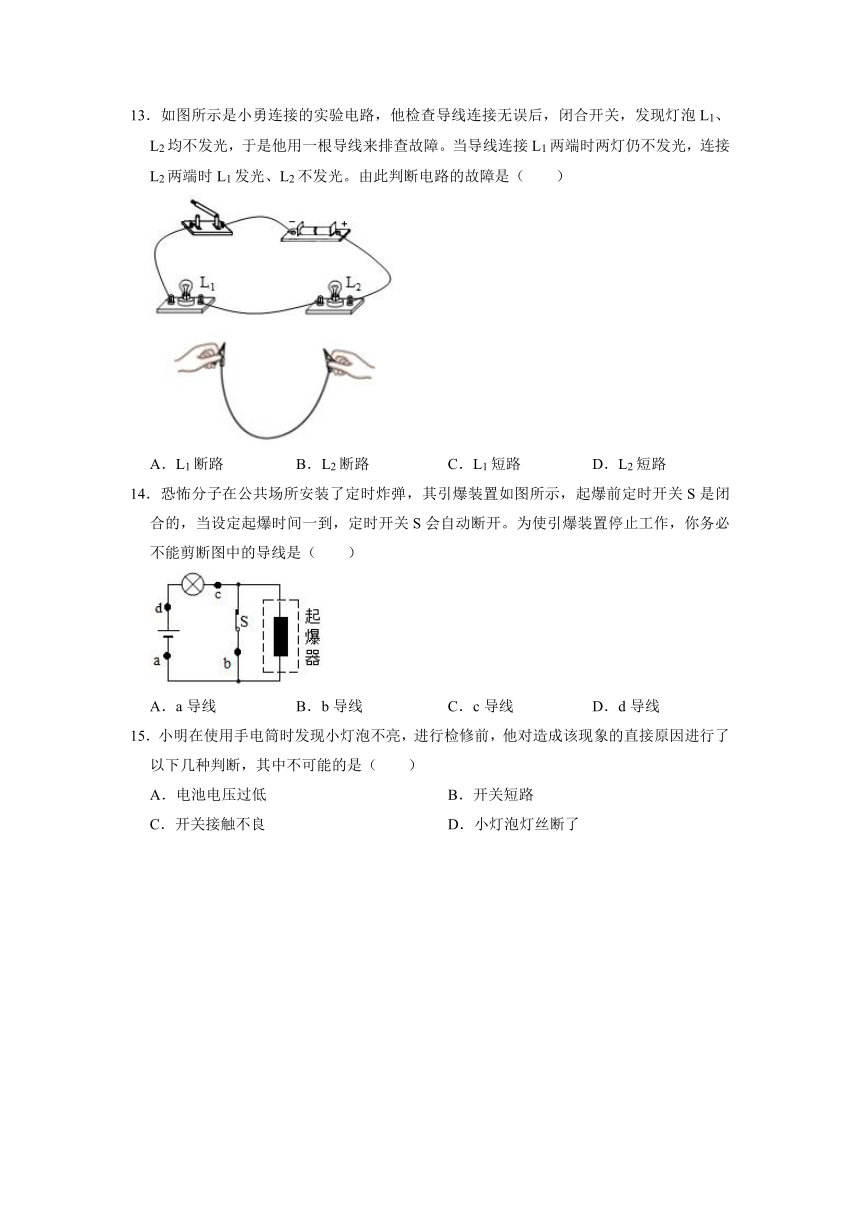

13．如图所示是小勇连接的实验电路，他检查导线连接无误后，闭合开关，发现灯泡L1、L2均不发光，于是他用一根导线来排查故障。当导线连接L1两端时两灯仍不发光，连接L2两端时L1发光、L2不发光。由此判断电路的故障是（　　）
A．L1断路
B．L2断路
C．L1短路
D．L2短路
14．恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，起爆前定时开关S是闭合的，当设定起爆时间一到，定时开关S会自动断开。为使引爆装置停止工作，你务必不能剪断图中的导线是（　　）
A．a导线
B．b导线
C．c导线
D．d导线
15．小明在使用手电筒时发现小灯泡不亮，进行检修前，他对造成该现象的直接原因进行了以下几种判断，其中不可能的是（　　）
A．电池电压过低
B．开关短路
C．开关接触不良
D．小灯泡灯丝断了

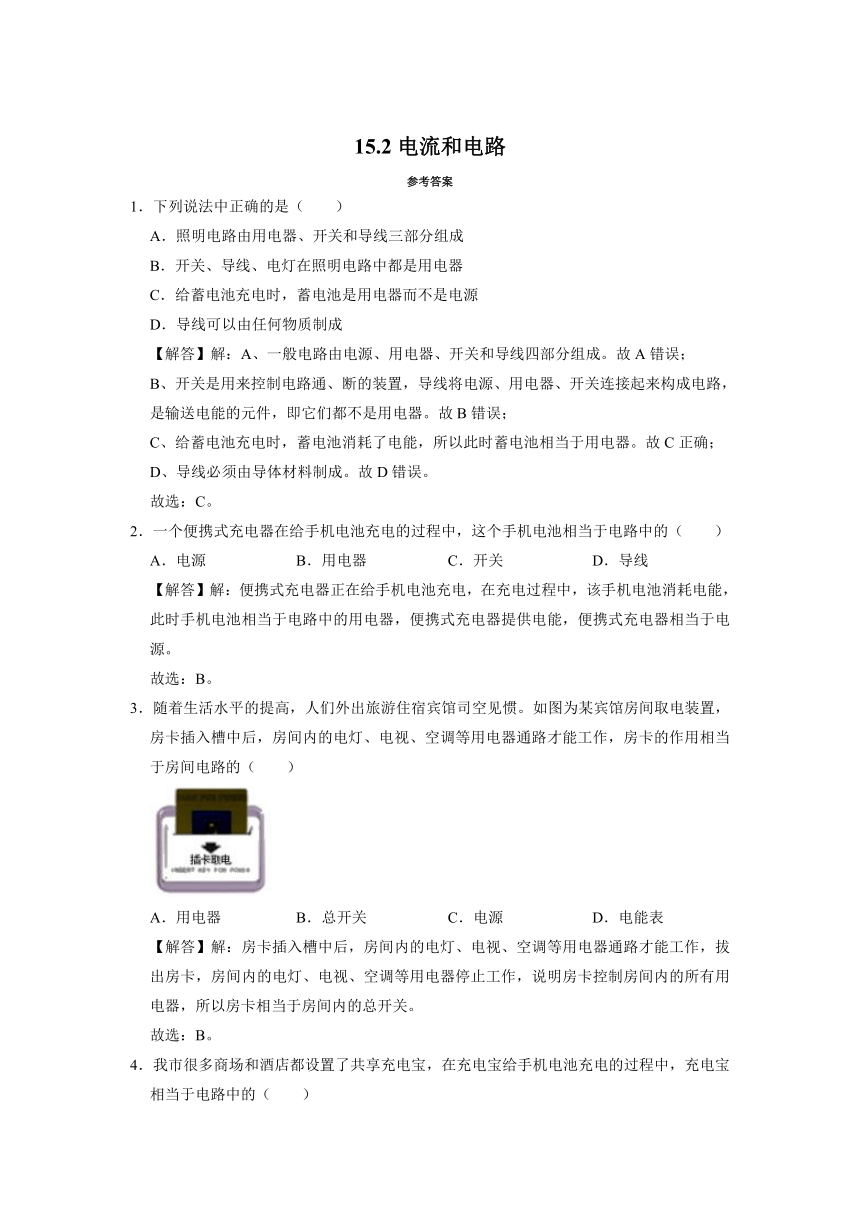

15.2电流和电路
参考答案
1．下列说法中正确的是（　　）
A．照明电路由用电器、开关和导线三部分组成
B．开关、导线、电灯在照明电路中都是用电器
C．给蓄电池充电时，蓄电池是用电器而不是电源
D．导线可以由任何物质制成
【解答】解：A、一般电路由电源、用电器、开关和导线四部分组成。故A错误；
B、开关是用来控制电路通、断的装置，导线将电源、用电器、开关连接起来构成电路，是输送电能的元件，即它们都不是用电器。故B错误；
C、给蓄电池充电时，蓄电池消耗了电能，所以此时蓄电池相当于用电器。故C正确；
D、导线必须由导体材料制成。故D错误。
故选：C。
2．一个便携式充电器在给手机电池充电的过程中，这个手机电池相当于电路中的（　　）
A．电源
B．用电器
C．开关
D．导线
【解答】解：便携式充电器正在给手机电池充电，在充电过程中，该手机电池消耗电能，此时手机电池相当于电路中的用电器，便携式充电器提供电能，便携式充电器相当于电源。
故选：B。
3．随着生活水平的提高，人们外出旅游住宿宾馆司空见惯。如图为某宾馆房间取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器通路才能工作，房卡的作用相当于房间电路的（　　）
A．用电器
B．总开关
C．电源
D．电能表
【解答】解：房卡插入槽中后，房间内的电灯、电视、空调等用电器通路才能工作，拔出房卡，房间内的电灯、电视、空调等用电器停止工作，说明房卡控制房间内的所有用电器，所以房卡相当于房间内的总开关。
故选：B。
4．我市很多商场和酒店都设置了共享充电宝，在充电宝给手机电池充电的过程中，充电宝相当于电路中的（　　）
A．用电器
B．电源
C．开关
D．导线
【解答】解：
在充电宝给手机电池充电的过程中，电能由充电宝转移到手机电池，在电路中手机电池消耗电能相当于用电器，而充电宝提供了电能相当于电源，故B正确、ACD错误。
故选：B。
5．你见过史上最小气的猴子吗？如图所示，这只猴子小气到只要你抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，他就停止吵闹。从物理学的角度分析，香蕉的作用相当于电路中的（　　）
A．开关
B．导线
C．电源
D．用电器
【解答】解：我们把磁控猴子当作用电器，当抢走它手上的香蕉，磁控猴子内部的电器就工作，于是它就不停的大吵大闹，所以相当于闭合开关，电路处于通路状态；如果把香蕉还给它，就相当于断开开关，电路处于断路状态，他就停止吵闹。所以香蕉的作用相当于电路中的开关。
故选：A。
6．如图所示为人们所喜爱的电动自行车，它具有轻便、节能、环保等特点，只要将车钥匙插入锁孔并顺时针旋转一下，车子就通电了。车钥匙的作用相当于电路中的
　开关　，给电动车充电时，蓄电池相当于电路中的
　用电器　。
【解答】解：电动自行车钥匙插入锁孔并顺时针旋转一下，车子就通电了，所以这车钥匙其实就是一个开关；车钥匙的作用相当于电路中的开关；
给电动车充电时，是将电能转化为化学能，此时蓄电池相当于电路中的用电器。
故答案为：开关；用电器。
7．华为手机拥有反向无线充电的技术，如图，将苹果手机置于华为手机上，就能给苹果手机充电。此时，华为手机相当于电路中的　电源　，苹果手机相当于电路中的　用电器　。
【解答】解：华为手机将自己储备的电能输入给苹果手机，华为手机是提供电能的装置，因此华为手机相当于电路中的电源；苹果手机是消耗电能的装置，相当于电路中的用电器。
故答案为：电源；用电器。
8．新能源汽车在充电时，其车载蓄电池相当于基本电路的　用电器　，充电过程是将电能转化为　化学　能。
【解答】解：新能源汽车在充电时，其车载蓄电池相当于基本电路的用电器。充电过程是将电能转化为化学能。
故答案为：用电器；化学。
9．如图所示，现在许多宾馆都利用房卡取电，只有把房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于电路中的　开关　。如今随着手机的用电量越来越大，充电宝日益普及，在给充电宝充电过程中，它就相当于　用电器　（选填“电源”或“用电器”）。
【解答】解：（1）房卡可以控制用电器的工作，不插入插槽中，所有房间内的用电器都不工作，所以房卡相当家庭电路干路上的开关；
（2）在给充电宝充电的过程中，电能转化为电池的化学能，在电路中充电宝消耗电能，因此充电宝相当于用电器。
故答案为：开关；用电器。
10．如图所示，酸甜多汁的水果提供的电力足以点亮一排发光二极管，在此电路中水果扮演的角色是　电源　：它为发光二极管提供了　电压　，使电路中形成　电流　。
【解答】解：水果提供的电力足以点亮一排发光二极管，水果在这里扮演了电源的角色，它为发光二极管提供了电压，使自由电荷在电路中定向移动从而形成电流。
故答案为：电源；电压；电流。
11．小明在使用手电筒时发现小灯泡不亮，进行检修前，他对造成该现象的直接原因进行了以下几种判断，其中可能的是（　　）
A．开关处出现短路
B．小灯泡灯丝断了
C．小灯泡接触不良
D．电池损坏
【解答】解：A、开关处出现短路，闭合了电路，开关失去了控制作用，但灯发光，故A不符合题意；
B、C、小灯泡灯丝断、小灯泡接触不良，属于电路开路，电路中无电流，灯不能亮，故B、C符合题意；
D、电池损坏，灯亮不起来，故D符合题意。
故选：BCD。
12．电蚊拍灭蚊时，蚊子往往会被烧毁。下列说法错误的是（　　）
A．蚊子是可以导电的
B．电蚊拍电压降低烧毁效果变差
C．蚊子碰到金属网形成闭合电路
D．烧毁时没有电流通过蚊子
【解答】解：A、由题意可知，蚊子碰到金属网形成闭合电路，说明蚊子是可以导电的，故A正确；
B、电蚊拍电压降低，在电阻一定时，电流会变小，所以烧毁效果变差，故B正确；
CD、烧毁时有电流通过蚊子，所以才会形成闭合电路，从而通过电流的热效应使蚊子被烧毁，故C正确、D错误。
故选：D。
13．如图所示是小勇连接的实验电路，他检查导线连接无误后，闭合开关，发现灯泡L1、L2均不发光，于是他用一根导线来排查故障。当导线连接L1两端时两灯仍不发光，连接L2两端时L1发光、L2不发光。由此判断电路的故障是（　　）
A．L1断路
B．L2断路
C．L1短路
D．L2短路
【解答】解：由图可知：L1与L2是串联电路，闭合开关，发现灯泡L1、L2均不发光，这说明电路出现了断路现象；
当导线连接L1两端时两灯仍不发光，这说明故障出现在除L1以外的部分；连接L2两端时L1发光、L2不发光，这说明电路是通路，所以故障是L2断路。
故选：B。
14．恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，起爆前定时开关S是闭合的，当设定起爆时间一到，定时开关S会自动断开。为使引爆装置停止工作，你务必不能剪断图中的导线是（　　）
A．a导线
B．b导线
C．c导线
D．d导线
【解答】解：由题意知当S断开时，起爆器中将通以电流，引爆炸弹，故不能剪断b；故B正确。
故选：B。
15．小明在使用手电筒时发现小灯泡不亮，进行检修前，他对造成该现象的直接原因进行了以下几种判断，其中不可能的是（　　）
A．电池电压过低
B．开关短路
C．开关接触不良
D．小灯泡灯丝断了
【解答】解：
A、电池电压过低，灯的实际功率过小，达不到发光的亮度，灯不亮，故A可能；
B、开关处出现短路，电路一直接通，开关失去了控制作用，灯会一直发光，故B不可能；
CD、小灯泡灯丝断、小灯泡接触不良，属于电路开路，电路中无电流，灯不能亮，故CD可能。
故选：B。
