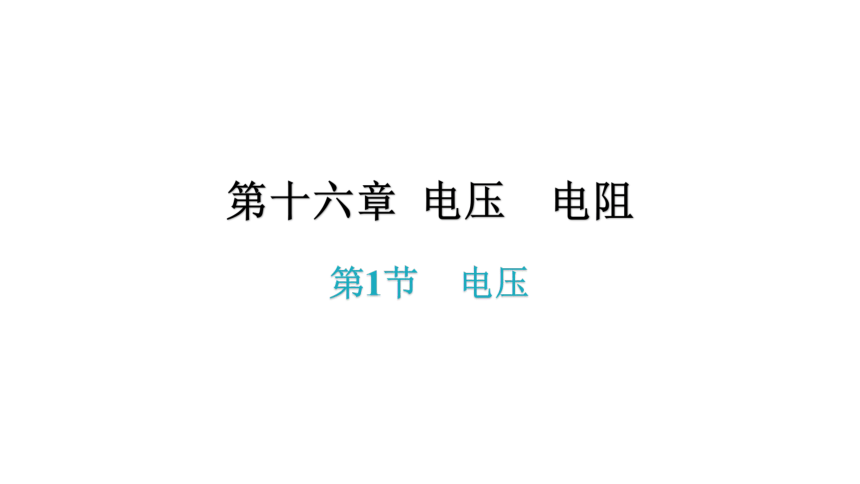

第十六章
电压
电阻
第1节
电压
知识点1
电压
电压
知识梳理
电源
U

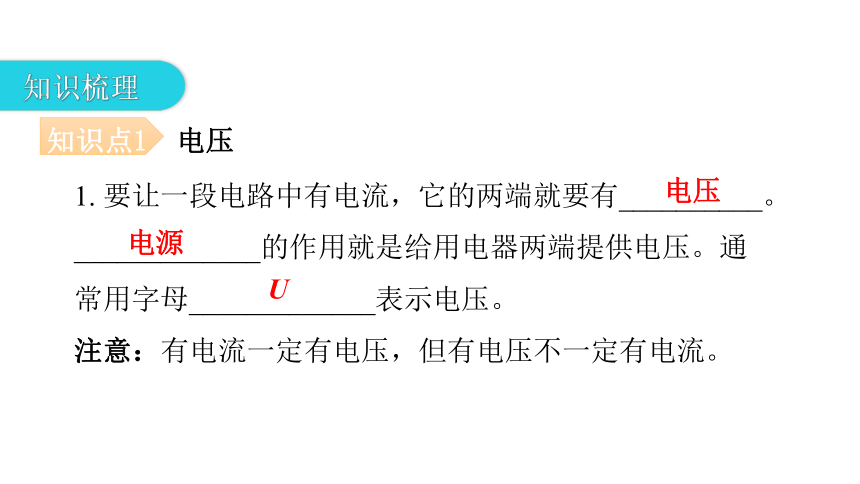

1.
要让一段电路中有电流，它的两端就要有__________。_____________的作用就是给用电器两端提供电压。通常用字母_____________表示电压。
注意：有电流一定有电压，但有电压不一定有电流。
2.

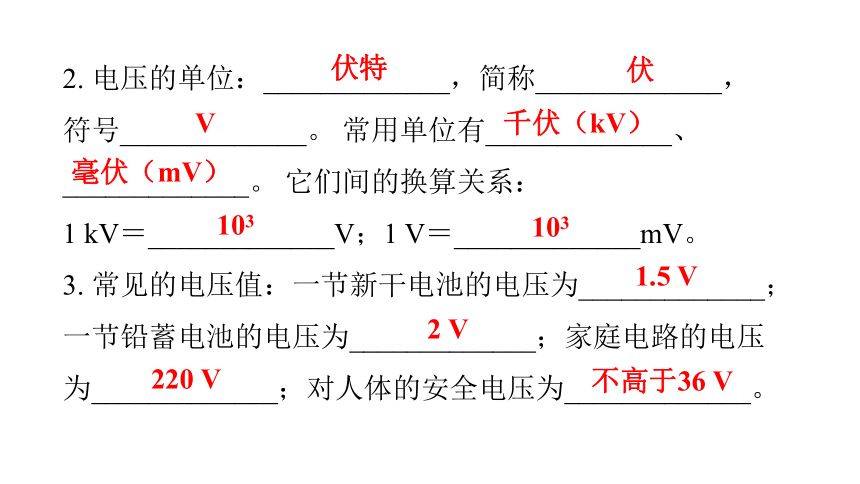

电压的单位：_____________，简称_____________，符号_____________。
常用单位有_____________、_____________。
它们间的换算关系：
1
kV＝_____________V；1
V＝_____________mV。
3.
常见的电压值：一节新干电池的电压为_____________；一节铅蓄电池的电压为_____________；家庭电路的电压为_____________；对人体的安全电压为_____________。
伏特
伏
V
千伏（kV）
毫伏（mV）
103
103
1.5
V
2
V
220
V
不高于36
V
调零
分度值
并联
知识点2
电压表

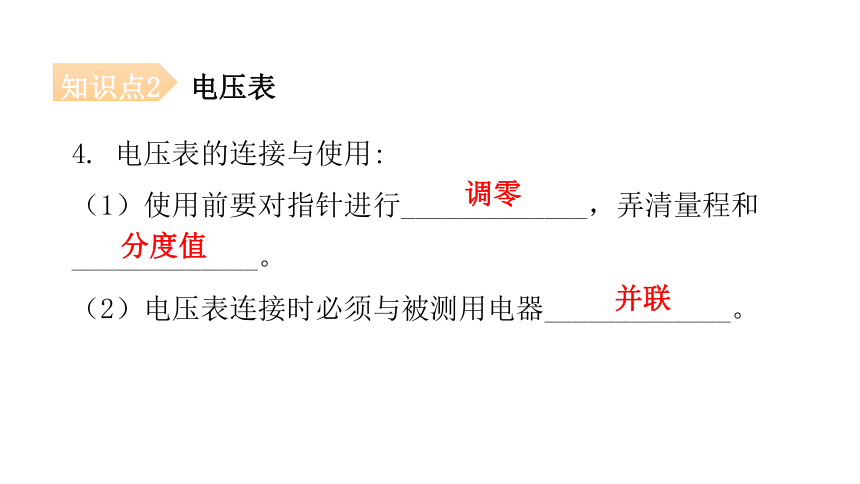

4.
电压表的连接与使用:
（1）使用前要对指针进行_____________，弄清量程和_____________。
（2）电压表连接时必须与被测用电器_____________。
量程
试触法

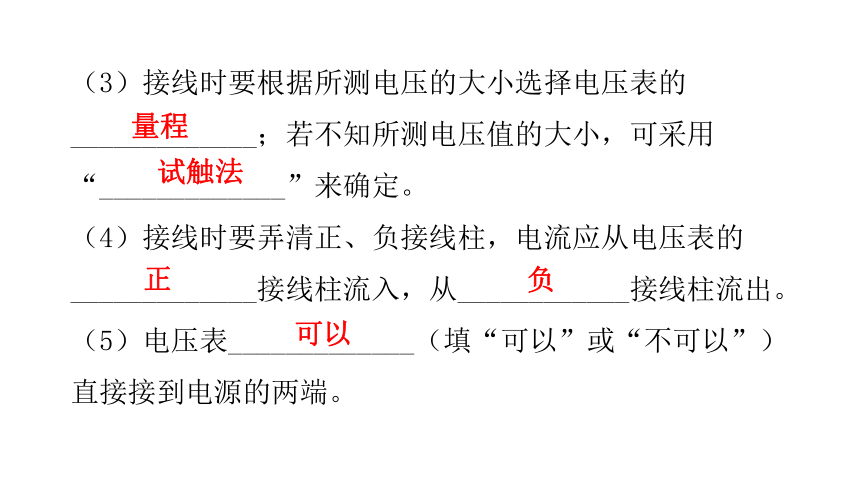

（3）接线时要根据所测电压的大小选择电压表的_____________；若不知所测电压值的大小，可采用“_____________”来确定。
（4）接线时要弄清正、负接线柱，电流应从电压表的_____________接线柱流入，从____________接线柱流出。
（5）电压表_____________（填“可以”或“不可以”）直接接到电源的两端。
正
负
可以
知识点1
电压
C
课堂演练

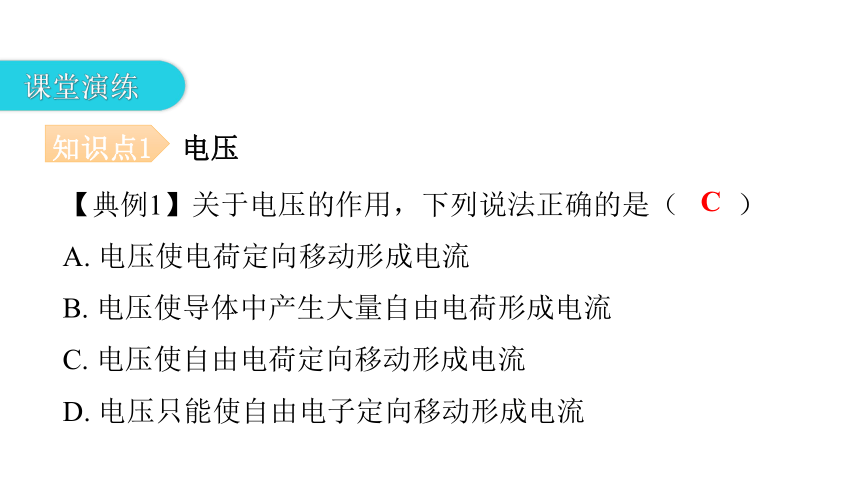

【典例1】关于电压的作用，下列说法正确的是（　　）
A.
电压使电荷定向移动形成电流
B.
电压使导体中产生大量自由电荷形成电流
C.
电压使自由电荷定向移动形成电流
D.
电压只能使自由电子定向移动形成电流
C

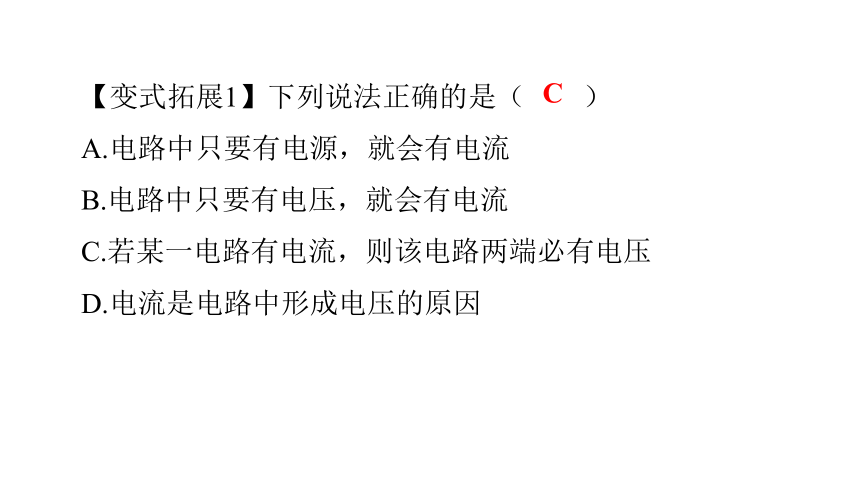

【变式拓展1】下列说法正确的是（　　）
A.电路中只要有电源，就会有电流
B.电路中只要有电压，就会有电流
C.若某一电路有电流，则该电路两端必有电压
D.电流是电路中形成电压的原因
知识点2
电压表
0.1
【典例2】如图16-1-1所示，图甲中电压表的分度值为_____________V，读数为_____________V；若使用前出现如图乙所示的情况，则原因是_____________。
2.3
电压表未调零
图16-1-1
负
【变式拓展2】如图16-1-2所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。
观察电压表的接线和指针偏转可知：锌片是盐水电池的_____________极，电池的电压为_____________V。
0.6
图16-1-2
课堂检测
C
限时10分钟
总分30分_
得分____
1.
（3分）90
mV等于（　　）
A.
9×105
μV
B.
9×105
kV
C.
9×10-2
V
D.
9×10-3
V
B
2.
（3分）下列说法正确的是（　　）
有电压就一定有电流
B.
有电流就一定有电压
C.
有电源的电路中一定有电流
D.
电流和电压总是同时存在的
D
3.
（3分）现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少。
下列有关常见电压值的表述错误的是（　　）
A.
一节干电池的电压是1.5
V
B.
家庭电路的电压是220
V
C.
手机电池的电压是3.7
V
D.
对人体安全的电压是36
V
B
4.
（3分）小明做实验时，将电路连接成如图16-1-3所示的情景，若要将导线M、N与A、B、C、D四个接线柱中任意两个连接，使两灯构成并联，且开关闭合后电压表指针正常偏转，共有几种接法（　　）
两种
B.
四种
C.
六种
D.
八种
图16-1-3
C
5.
（3分）如图16-1-4所示的电路中，当开关S闭合时，电压表测的是（　　）
A.
灯L2两端的电压
B.
电源的电压
C.
灯Ll两端的电压
D.
灯L2和电源两端的电压
图16-1-4
D
6.
（3分）如图16-1-5所示的电路中，闭合开关S1、S2，小灯泡Ll和L2正常发光，电流表和电压表均有示数，下列关于该电路的说法错误的是（　　）
Ll与L2并联
B.
电流表测
Ll的电流
C.
Ll与L2两端的电压相等，等于电压表的示数
D.
当开关S2，断开时，通过电流表的电流变小
图16-1-5
C
7.
（3分）某同学连接了如图16-1-6所示的电路，闭合开关后，发现小灯泡Ll
、
L2都不亮，电流表、电压表均无示数，则故障原因可能是（　　）
图16-1-6
A.
Ll断路
B.
Ll短路
C.
L2断路
D.
L2短路
2.5
V
8.
（3分）如图16-1-7所示的两个电压表,它们的读数分别为U甲=_______,U乙=_______。
图16-1-7
11
V
电压表选择量程过大
9.
（3分）某同学做电压表测量电压的实验，正确连接了电路，闭合开关后，电压表的示数如图16-1-8所示，由此可以看出实验中存在的问题是___________________，使实验结果更为精确的做法是__________________________
。
图16-1-8
选用0~3
V量程进行测量
如答图16-1-1所示。
10.
（3分）用笔画线代替导线将图16-1-9的实物图连接起来，使电压表能测出小灯泡两端的电压。
图16-1-9
答图16-1-1
