16.1电压考点2021-2022学年人教版九年级物理全一册（word版含答案）

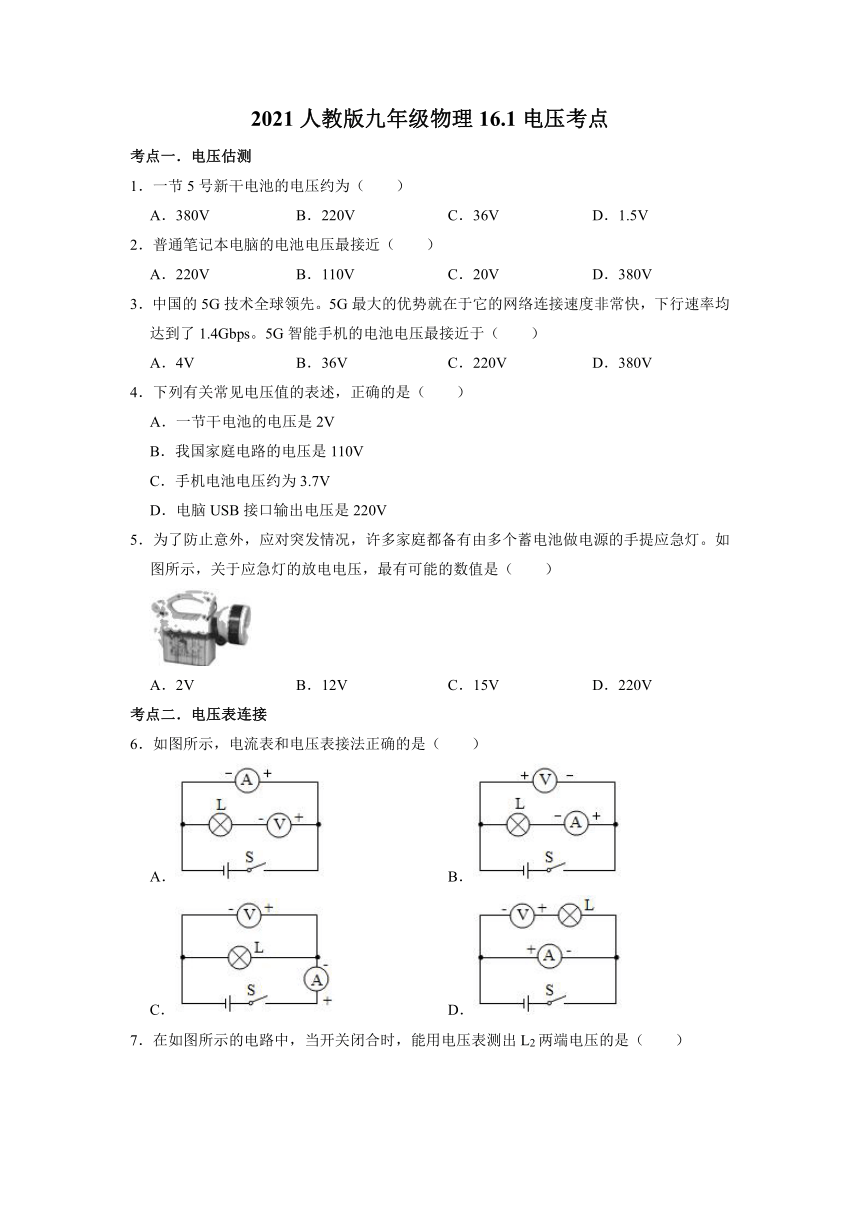

2021人教版九年级物理16.1电压考点
考点一．电压估测
1．一节5号新干电池的电压约为（　　）
A．380V
B．220V
C．36V
D．1.5V
2．普通笔记本电脑的电池电压最接近（　　）
A．220V
B．110V
C．20V
D．380V
3．中国的5G技术全球领先。5G最大的优势就在于它的网络连接速度非常快，下行速率均达到了1.4Gbps。5G智能手机的电池电压最接近于（　　）
A．4V
B．36V
C．220V
D．380V
4．下列有关常见电压值的表述，正确的是（　　）
A．一节干电池的电压是2V
B．我国家庭电路的电压是110V
C．手机电池电压约为3.7V
D．电脑USB接口输出电压是220V
5．为了防止意外，应对突发情况，许多家庭都备有由多个蓄电池做电源的手提应急灯。如图所示，关于应急灯的放电电压，最有可能的数值是（　　）
A．2V
B．12V
C．15V
D．220V
考点二．电压表连接
6．如图所示，电流表和电压表接法正确的是（　　）
A．
B．
C．
D．
7．在如图所示的电路中，当开关闭合时，能用电压表测出L2两端电压的是（　　）
A．
B．
C．
D．
8．在用电压表测量如图所示电路中灯泡L两端的电压时，电压表应接在（　　）
A．a、b之间，a与电压表“+”接线柱连接
B．a、b之间，b与电压表“+”接线柱连接
C．c、d之间，c与电压表“+”接线柱连接
D．c、d之间，d与电压表“+”接线柱连接
9．如图所示，当开关闭合后，电压表测量的两端电压是（　　）
A．L1
B．L2
C．电源
D．电源和L2
10．关于如图所示的电路图，下列说法正确的是（　　）
A．只S1闭合，电压表测量的是L1的电压
B．只S2闭合，电压表测量的是L1的电压
C．只S3闭合，电压表示数不为零
D．S1、S2、S3都闭合，电压表的示数等于电源电压

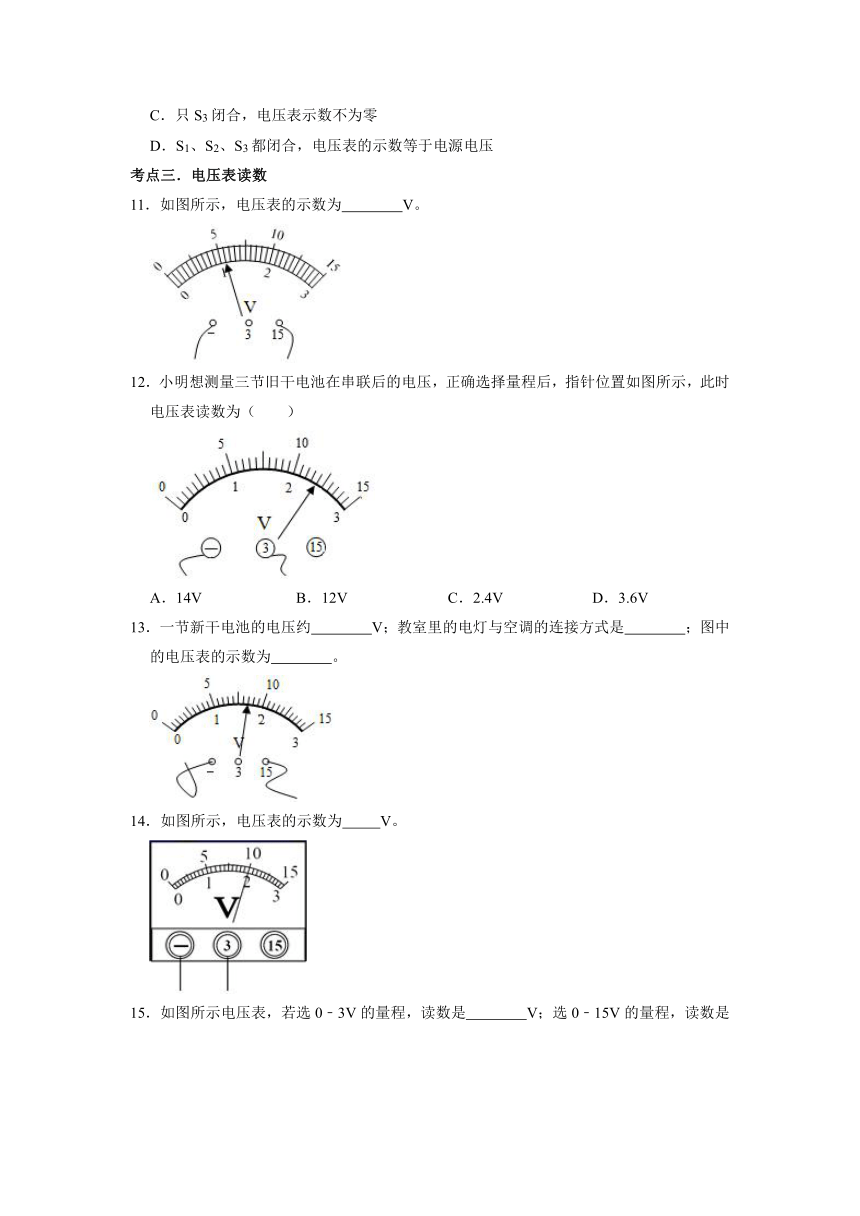

考点三．电压表读数
11．如图所示，电压表的示数为　
　V。
12．小明想测量三节旧干电池在串联后的电压，正确选择量程后，指针位置如图所示，此时电压表读数为（　　）
A．14V
B．12V
C．2.4V
D．3.6V
13．一节新干电池的电压约　
　V；教室里的电灯与空调的连接方式是　
　；图中的电压表的示数为　
　。
14．如图所示，电压表的示数为　
　V。
15．如图所示电压表，若选0﹣3V的量程，读数是　
　V；选0﹣15V的量程，读数是　
　V

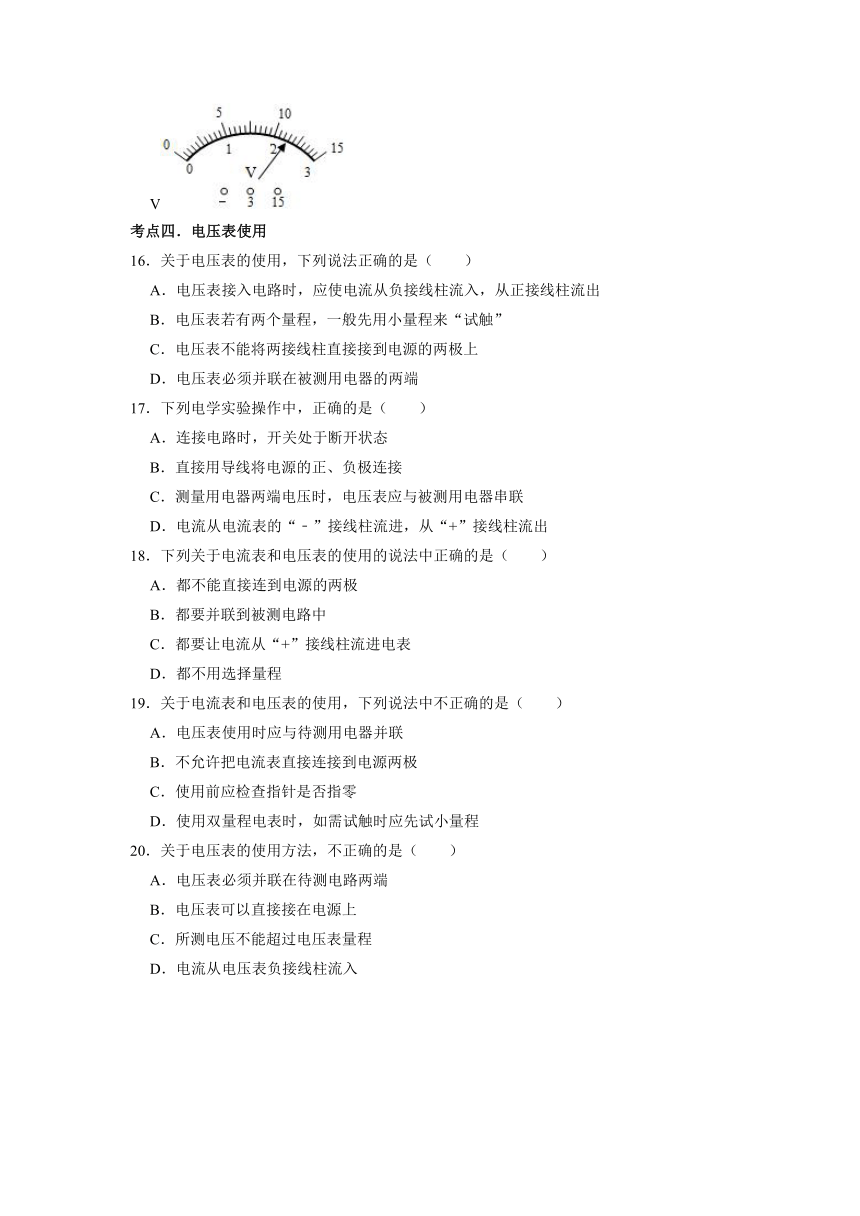

考点四．电压表使用
16．关于电压表的使用，下列说法正确的是（　　）
A．电压表接入电路时，应使电流从负接线柱流入，从正接线柱流出
B．电压表若有两个量程，一般先用小量程来“试触”
C．电压表不能将两接线柱直接接到电源的两极上
D．电压表必须并联在被测用电器的两端
17．下列电学实验操作中，正确的是（　　）
A．连接电路时，开关处于断开状态
B．直接用导线将电源的正、负极连接
C．测量用电器两端电压时，电压表应与被测用电器串联
D．电流从电流表的“﹣”接线柱流进，从“+”接线柱流出
18．下列关于电流表和电压表的使用的说法中正确的是（　　）
A．都不能直接连到电源的两极
B．都要并联到被测电路中
C．都要让电流从“+”接线柱流进电表
D．都不用选择量程
19．关于电流表和电压表的使用，下列说法中不正确的是（　　）
A．电压表使用时应与待测用电器并联
B．不允许把电流表直接连接到电源两极
C．使用前应检查指针是否指零
D．使用双量程电表时，如需试触时应先试小量程
20．关于电压表的使用方法，不正确的是（　　）
A．电压表必须并联在待测电路两端
B．电压表可以直接接在电源上
C．所测电压不能超过电压表量程
D．电流从电压表负接线柱流入

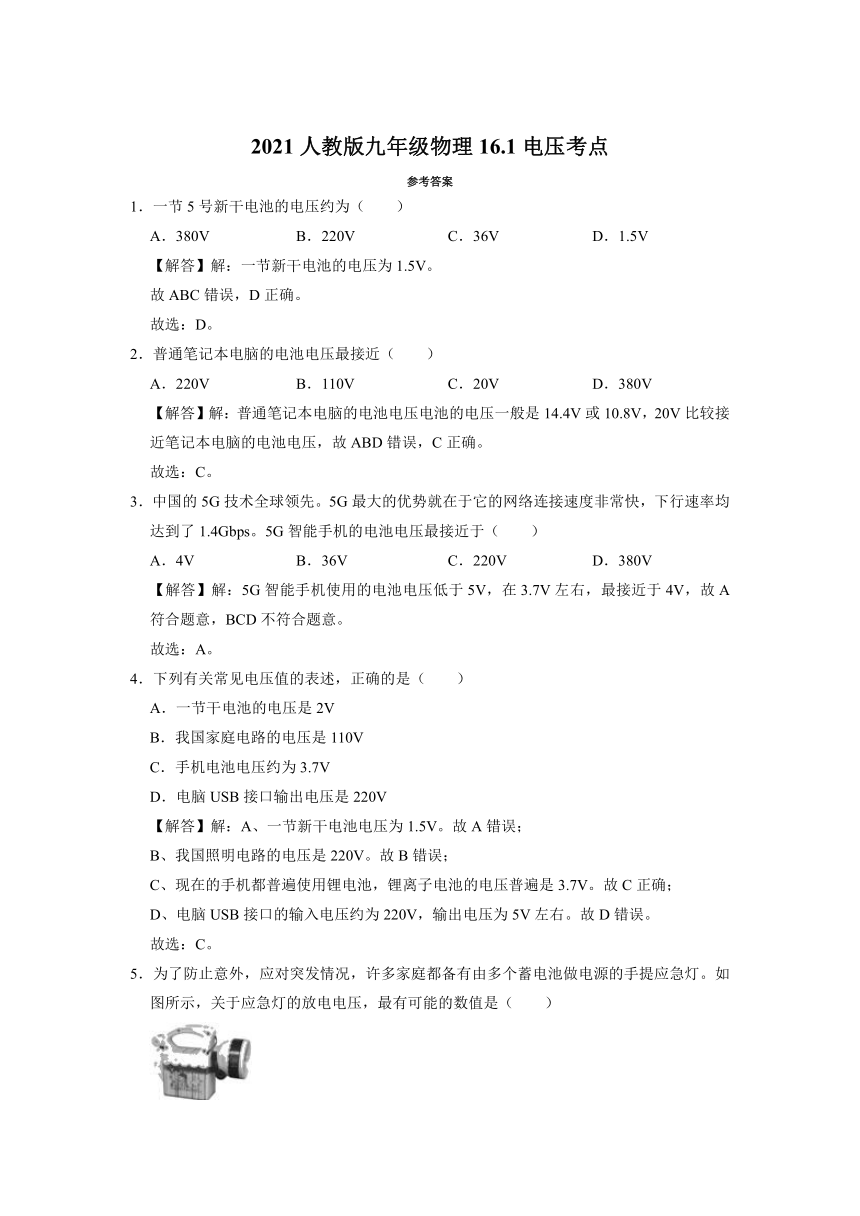

2021人教版九年级物理16.1电压考点
参考答案
1．一节5号新干电池的电压约为（　　）
A．380V
B．220V
C．36V
D．1.5V
【解答】解：一节新干电池的电压为1.5V。
故ABC错误，D正确。
故选：D。
2．普通笔记本电脑的电池电压最接近（　　）
A．220V
B．110V
C．20V
D．380V
【解答】解：普通笔记本电脑的电池电压电池的电压一般是14.4V或10.8V，20V比较接近笔记本电脑的电池电压，故ABD错误，C正确。
故选：C。
3．中国的5G技术全球领先。5G最大的优势就在于它的网络连接速度非常快，下行速率均达到了1.4Gbps。5G智能手机的电池电压最接近于（　　）
A．4V
B．36V
C．220V
D．380V
【解答】解：5G智能手机使用的电池电压低于5V，在3.7V左右，最接近于4V，故A符合题意，BCD不符合题意。
故选：A。
4．下列有关常见电压值的表述，正确的是（　　）
A．一节干电池的电压是2V
B．我国家庭电路的电压是110V
C．手机电池电压约为3.7V
D．电脑USB接口输出电压是220V
【解答】解：A、一节新干电池电压为1.5V。故A错误；
B、我国照明电路的电压是220V。故B错误；
C、现在的手机都普遍使用锂电池，锂离子电池的电压普遍是3.7V。故C正确；
D、电脑USB接口的输入电压约为220V，输出电压为5V左右。故D错误。
故选：C。
5．为了防止意外，应对突发情况，许多家庭都备有由多个蓄电池做电源的手提应急灯。如图所示，关于应急灯的放电电压，最有可能的数值是（　　）
A．2V
B．12V
C．15V
D．220V
【解答】解：因为一节蓄电池的电压为2V，而由多个蓄电池做电源的手提应急灯时，其电源一定大于2V，并且一定为2V的整数倍，但远远小于家庭电路电压220V，故B选项符合题意。
故选：B。
6．如图所示，电流表和电压表接法正确的是（　　）
A．
B．
C．
D．
【解答】解：A、电流表并联，会造成短路，电压表也不应该与灯泡串联，故A错误；
B、电压表正负接线柱接反了，电压表连接错误，故B错误；
C、电压表与用电器并联，电流表串联在电路中，电表正负接线柱连接正确，故C正确；
D、电流表并联，会造成短路，且正负接线柱接反了；同时电压表也不应该与灯泡串联，故D错误；
故选：C。
7．在如图所示的电路中，当开关闭合时，能用电压表测出L2两端电压的是（　　）
A．
B．
C．
D．
【解答】解：
A、此时电压表串联在电路中，故A错误；
B、此电路是串联，电压表测量的是总电压，故B错误；
C、电压表并联在L1的两端，测量的是L1的两端的电压，故C错误；
D中，两个灯泡并联，所以此时电压表可以看做测量的是L1的两端的电压，也可以看做是测量的总电压，故D正确。
故选：D。
8．在用电压表测量如图所示电路中灯泡L两端的电压时，电压表应接在（　　）
A．a、b之间，a与电压表“+”接线柱连接
B．a、b之间，b与电压表“+”接线柱连接
C．c、d之间，c与电压表“+”接线柱连接
D．c、d之间，d与电压表“+”接线柱连接
【解答】解：电压表测量灯泡L两端的电压时，应与灯泡并联，故电压表应接在a、b之间，故CD不正确；
电流应从电压表的正接线柱流入、负接线柱流出，故a应与“+”连接，故A正确、B不正确。
故选：A。
9．如图所示，当开关闭合后，电压表测量的两端电压是（　　）
A．L1
B．L2
C．电源
D．电源和L2
【解答】解：由电路图可知：该电路为串联电路，开关闭合后，电压表与灯泡L1并联，因此电压表测量灯泡L1两端的电压；
故选：A。
10．关于如图所示的电路图，下列说法正确的是（　　）
A．只S1闭合，电压表测量的是L1的电压
B．只S2闭合，电压表测量的是L1的电压
C．只S3闭合，电压表示数不为零
D．S1、S2、S3都闭合，电压表的示数等于电源电压
【解答】解：
A、只S1闭合，该电路为串联电路，电压表测量的是L1的电压，故A正确；
B、只S2闭合，该电路为串联电路，电压表测量的是L2的电压，故B错误；
C、只S3闭合，电路为L1的简单电路，电压表没有接入电路中，示数为零，故C错误；
D、S1、S2、S3都闭合，电源短路，电压表的示数等于0，故D错误。
故选：A。
11．如图所示，电压表的示数为　5.5　V。
【解答】解：由图可知，电压表的量程为0～15V，分度值为0.5V，示数为5.5V。
故答案为：5.5。
12．小明想测量三节旧干电池在串联后的电压，正确选择量程后，指针位置如图所示，此时电压表读数为（　　）
A．14V
B．12V
C．2.4V
D．3.6V
【解答】解：由图可知，电压表选用的量程是0～3V，分度值为0.1V，此时电压表的示数为2.4V。
故选：C。
13．一节新干电池的电压约　1.5　V；教室里的电灯与空调的连接方式是　并联　；图中的电压表的示数为　8.5V　。
【解答】解：（1）一节新干电池的电压是1.5V。
（2）教室里的电灯与空调都是家用电器，两者之间是并联的。
（3）电压表使用的0～15V量程，电压表每一个大格代表5V，每一个小格代表0.5V，电压表示数是8.5V。
故答案为：1.5；并联；8.5V。
14．如图所示，电压表的示数为　2　V。
【解答】解：图中电压表使用的是0～3V量程，每一个大格代表1V，每一个小格代表0.1V，其示数为2V。
故答案为：2。
15．如图所示电压表，若选0﹣3V的量程，读数是　2.3　V；选0﹣15V的量程，读数是　11.5　V
【解答】解：由图可知，当电压表选的量程为0～3V，分度值为0.1V，示数为2.3V；
电压表选的量程为0～15V，分度值为0.5V，示数为11.5V。
故答案为：2.3；11.5。
16．关于电压表的使用，下列说法正确的是（　　）
A．电压表接入电路时，应使电流从负接线柱流入，从正接线柱流出
B．电压表若有两个量程，一般先用小量程来“试触”
C．电压表不能将两接线柱直接接到电源的两极上
D．电压表必须并联在被测用电器的两端
【解答】解：
A、电压表接入电路时，要使电流从正接线柱流入，从负接线柱流出，这样指针才能正常偏转，故A错误；
B、电压表有两个量程，为了保护电压表，一般先用大量程来“试触”，故B错误；
C、电压表能将两接线柱直接接到电源的两极上，测量的是电源电压，故C错误；
D、电压表测量电压时，必须并联在被测用电器的两端，故D正确。
故选：D。
17．下列电学实验操作中，正确的是（　　）
A．连接电路时，开关处于断开状态
B．直接用导线将电源的正、负极连接
C．测量用电器两端电压时，电压表应与被测用电器串联
D．电流从电流表的“﹣”接线柱流进，从“+”接线柱流出
【解答】解：A、电路连线时，为了保护电路，开关应断开，故A正确；
B、直接用导线将电源的正、负极连接，电源会被短路，故B错误；
C、测量用电器两端电压时，电压表应与被测用电器并联，故C错误；
D、电流应从电流表的“+”接线柱流进，从“﹣”接线柱流出，这样电流表的指针才能正常偏转，故D错误。
故选：A。
18．下列关于电流表和电压表的使用的说法中正确的是（　　）
A．都不能直接连到电源的两极
B．都要并联到被测电路中
C．都要让电流从“+”接线柱流进电表
D．都不用选择量程
【解答】解：AB、电压表电阻很大，与用电器串联时，相当于断路，用电器不能工作，应与用电器并联；电压表能直接连到电源的两极上，测量的是电源电压；而电流表的电阻很小，相当于导线，不能直接接在电源的两端；电流表的内阻很小，相当于导线，不能直接接在电源两极，否则会造成电路短路，烧坏电表，故AB错误；
C、根据电流表的使用方法：电流要从“+“接线柱入，从“﹣“接线柱出，故C正确；
D、电流表和电压表都有一定的量程，要根据所测量的电流或电压选择合适的量程，故D错误。
故选：C。
19．关于电流表和电压表的使用，下列说法中不正确的是（　　）
A．电压表使用时应与待测用电器并联
B．不允许把电流表直接连接到电源两极
C．使用前应检查指针是否指零
D．使用双量程电表时，如需试触时应先试小量程
【解答】解：
A、电压表使用时应与待测用电器并联，故A正确；
B、绝对不允许不通过任何用电器而直接把电流表接在电源两极，这样，会使通过电流表的电流过大，烧毁电流表，故B正确；
C、两种电表在使用前应检查指针是否指零，不指零的应调至零，故C正确；
D、使用电流表或电压表时，应先试用大量程“试触”，根据指针偏转情况确定合适的量程，故D错误。
故选：D。
20．关于电压表的使用方法，不正确的是（　　）
A．电压表必须并联在待测电路两端
B．电压表可以直接接在电源上
C．所测电压不能超过电压表量程
D．电流从电压表负接线柱流入
【解答】解：A、电压表测量电压时，必须与被测电路并联，故A正确；
B、电压表可以用来直接测量电源电压，故B正确；
C、被测电压不能超过电压表的量程，故C正确；
D、电压表接入电路时，注意电流必须从“+”接线柱流入，“﹣”接线柱流出，故D错误。
故选：D。
