16.2串、并联电路中电压的规律2021-2022学年人教版九年级物理全一册（word解析版）

2021人教版九年级物理16.2串、并联电路中电压的规律
考点一．串联电路电压规律应用
1．如图所示，闭合开关S后，电压表V1的示数是2V，V2的示数是4V，则电压表V的示数是（　　）
A．2V
B．4V
C．6V
D．8V
2．甲图所示电路，当闭合开关后，两个电压表指针偏转均为乙图所示，则灯泡L1和L2两端的电压分别为（　　）
A．1.7V
6.8V
B．6.8V
1.7V
C．1.7V
5V
D．8.5V
1.7V
3．如图的电路中，闭合开关，电压表V1的示数为6V，电压表V2的示数为3.4V。那么下列说法中不正确的是（　　）
A．可知电源电压为6V
B．将电压表V2换成电流表，则L1亮，L2不亮
C．可知L1两端电压为2.6V
D．将电压表V2换成电流表，则L1与L2并联，电流表测干路上的电流
4．如图所示电路中，已知电源电压为10V，闭合开关S后，电压表示数为6V，则（　　）
A．灯L1两端的电压为6V
B．灯L2两端的电压为6V
C．灯L2两端的电压为4V
D．电源电压和灯L1两端的电压之和为6V
5．如图所示，电源电压是6V且保持不变，开关S闭合后，电压表的示数是2V，则（　　）
A．L1两端的电压是2V
B．L1两端的电压是4V
C．L2两端的电压是4V
D．L2两端的电压是6V
6．在如图所示的电路中，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2，则下列关系式中正确的是（　　）
A．U3＝U1+U2
I1＝I2
B．U1＝U2＝U3
I1＝I2
C．U1＝U2＝U3
I1＜I2
D．U1＝U2+U3
I1＞I2
7．如图所示电路，电源电压为6V，开关闭合后电压表的示数为2.8V，则灯L1和L2两端的电压分别为（　　）
A．2.8V、3.2V
B．8.8V、3.2V
C．3.2V、8.8V
D．3.2V、2.8V

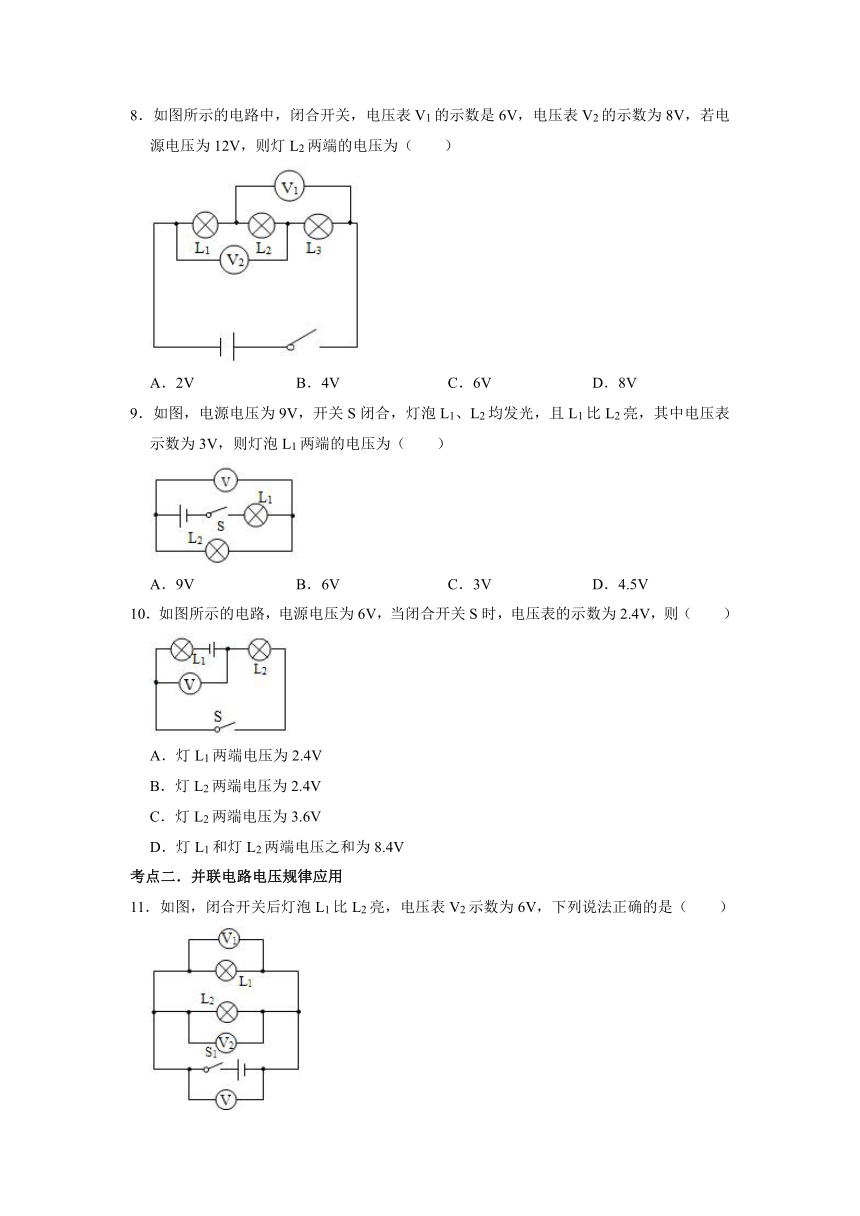

8．如图所示的电路中，闭合开关，电压表V1的示数是6V，电压表V2的示数为8V，若电源电压为12V，则灯L2两端的电压为（　　）
A．2V
B．4V
C．6V
D．8V
9．如图，电源电压为9V，开关S闭合，灯泡L1、L2均发光，且L1比L2亮，其中电压表示数为3V，则灯泡L1两端的电压为（　　）
A．9V
B．6V
C．3V
D．4.5V
10．如图所示的电路，电源电压为6V，当闭合开关S时，电压表的示数为2.4V，则（　　）
A．灯L1两端电压为2.4V
B．灯L2两端电压为2.4V
C．灯L2两端电压为3.6V
D．灯L1和灯L2两端电压之和为8.4V
考点二．并联电路电压规律应用

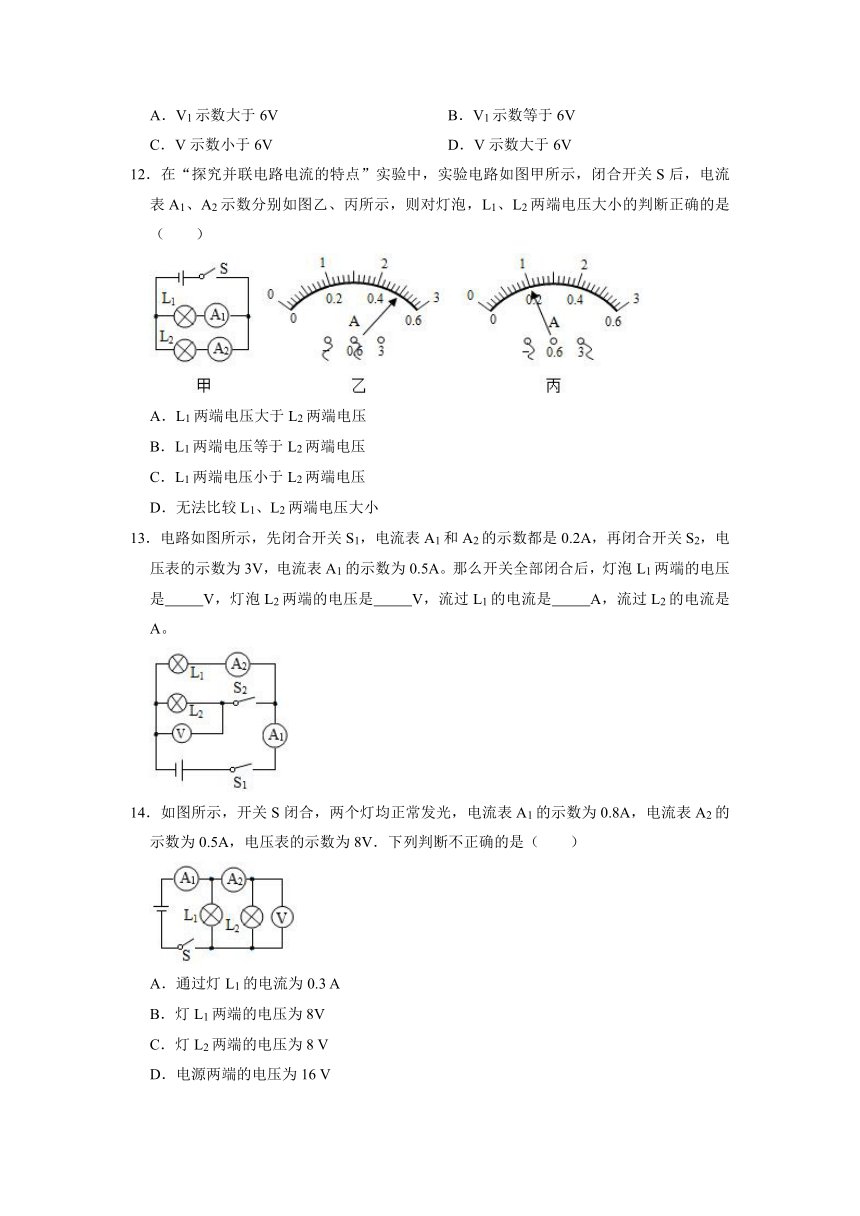

11．如图，闭合开关后灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是（　　）
A．V1示数大于6V
B．V1示数等于6V
C．V示数小于6V
D．V示数大于6V
12．在“探究并联电路电流的特点”实验中，实验电路如图甲所示，闭合开关S后，电流表A1、A2示数分别如图乙、丙所示，则对灯泡，L1、L2两端电压大小的判断正确的是（　　）
A．L1两端电压大于L2两端电压
B．L1两端电压等于L2两端电压
C．L1两端电压小于L2两端电压
D．无法比较L1、L2两端电压大小
13．电路如图所示，先闭合开关S1，电流表A1和A2的示数都是0.2A，再闭合开关S2，电压表的示数为3V，电流表A1的示数为0.5A。那么开关全部闭合后，灯泡L1两端的电压是　
　V，灯泡L2两端的电压是　
　V，流过L1的电流是　
　A，流过L2的电流是　
　A。
14．如图所示，开关S闭合，两个灯均正常发光，电流表A1的示数为0.8A，电流表A2的示数为0.5A，电压表的示数为8V．下列判断不正确的是（　　）
A．通过灯L1的电流为0.3
A
B．灯L1两端的电压为8V
C．灯L2两端的电压为8
V
D．电源两端的电压为16
V

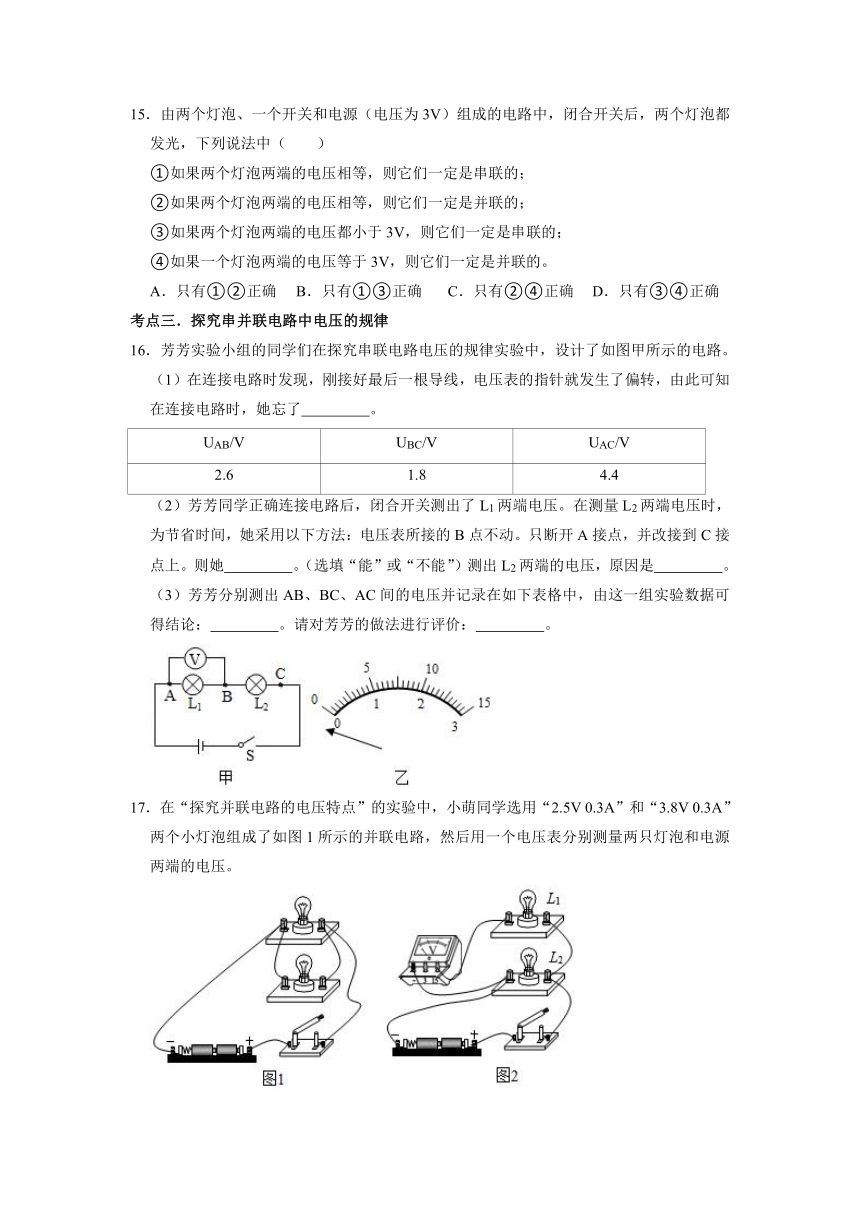

15．由两个灯泡、一个开关和电源（电压为3V）组成的电路中，闭合开关后，两个灯泡都发光，下列说法中（　　）
①如果两个灯泡两端的电压相等，则它们一定是串联的；
②如果两个灯泡两端的电压相等，则它们一定是并联的；
③如果两个灯泡两端的电压都小于3V，则它们一定是串联的；
④如果一个灯泡两端的电压等于3V，则它们一定是并联的。
A．只有①②正确
B．只有①③正确
C．只有②④正确
D．只有③④正确
考点三．探究串并联电路中电压的规律
16．芳芳实验小组的同学们在探究串联电路电压的规律实验中，设计了如图甲所示的电路。
（1）在连接电路时发现，刚接好最后一根导线，电压表的指针就发生了偏转，由此可知在连接电路时，她忘了　
　。
UAB/V
UBC/V
UAC/V
2.6
1.8
4.4
（2）芳芳同学正确连接电路后，闭合开关测出了L1两端电压。在测量L2两端电压时，为节省时间，她采用以下方法：电压表所接的B点不动。只断开A接点，并改接到C接点上。则她　
　。（选填“能”或“不能”）测出L2两端的电压，原因是　
　。
（3）芳芳分别测出AB、BC、AC间的电压并记录在如下表格中，由这一组实验数据可得结论：　
　。请对芳芳的做法进行评价：　
　。
17．在“探究并联电路的电压特点”的实验中，小萌同学选用“2.5V
0.3A”和“3.8V
0.3A”两个小灯泡组成了如图1所示的并联电路，然后用一个电压表分别测量两只灯泡和电源两端的电压。
（1）当小萌将电压表以如图2所示的方式接入电路，闭合开关后，会出现的情况是
　
　
A.电压表无示数
B.L1不亮、L2亮
C.L1亮、L2不亮
D.L1、L2都不亮
（2）小萌排除故障继续进行实验，电压表的量程应选择0—　
　V；
（3）小萌在得到一组实验数据后，为了使实验结论更具有普遍性，可以通过改变
　
　，对电源、灯泡两端电压进行多次测量。
2021人教版九年级物理16.2串、并联电路中电压的规律
参考答案
1．如图所示，闭合开关S后，电压表V1的示数是2V，V2的示数是4V，则电压表V的示数是（　　）
A．2V
B．4V
C．6V
D．8V
【解答】解：由图可知，闭合开关S后，该电路为串联电路，电压表V测量电源的电压，电压表V1测量的是灯泡L1两端的电压，电压表V2测量的是灯泡L2两端的电压；在串联电路中，电源电压等于各部分电压之和；电压表V1的示数是2V，V2的示数是4V，则电源电压即电压表V的示数为2V+4V＝6V。
故选：C。
2．甲图所示电路，当闭合开关后，两个电压表指针偏转均为乙图所示，则灯泡L1和L2两端的电压分别为（　　）
A．1.7V
6.8V
B．6.8V
1.7V
C．1.7V
5V
D．8.5V
1.7V
【解答】解：由图甲可知：闭合开关后，L1和L2串联，电压表V1测总电压，电压表V2测L2的电压；
由串联电路的电压规律知：U＝U1+U2，所以，V1的示数应大于V2的示数，
已知两个电压表指针位置相同，说明两表所选量程不同；
则电压表V1测总电压，使用的是大量程，故读数为8.5V，即电源电压U＝8.5V；
V2测L2的电压，使用的是小量程，故读数为1.7V，即U2＝1.7V；
所以灯泡L1的电压：U1＝U﹣U2＝8.5V﹣1.7V＝6.8V。
故选：B。
3．如图的电路中，闭合开关，电压表V1的示数为6V，电压表V2的示数为3.4V。那么下列说法中不正确的是（　　）
A．可知电源电压为6V
B．将电压表V2换成电流表，则L1亮，L2不亮
C．可知L1两端电压为2.6V
D．将电压表V2换成电流表，则L1与L2并联，电流表测干路上的电流
【解答】解：
AC、由电路图可知，闭合开关S，两灯泡串联，电压表V1测电源的电压，电压表V2测L2两端的电压，
则电源的电压U＝6V，L2两端的电压U2＝3.4V，
因串联电路中总电压等于各分电压之和，
所以，L1两端的电压：U1＝U﹣U2＝6V﹣3.4V＝2.6V，故AC正确；
BD、将电压表V2换成电流表时，灯泡L2被短路，电路为灯泡L1的简单电路，既不是并联电路，此时灯L1发光，L2不发光，故B正确；D错误。
故选：D。
4．如图所示电路中，已知电源电压为10V，闭合开关S后，电压表示数为6V，则（　　）
A．灯L1两端的电压为6V
B．灯L2两端的电压为6V
C．灯L2两端的电压为4V
D．电源电压和灯L1两端的电压之和为6V
【解答】解：在此题中两个灯泡是串联的，电压表测量的是灯泡L2两端的电压，闭合开关S后，电压表示数为6
V，灯L2两端的电压为6
V；根据串联电路的电压的规律，可以知道灯泡灯L1两端的电压为4V。故ACD错误，B正确。
故选：B。
5．如图所示，电源电压是6V且保持不变，开关S闭合后，电压表的示数是2V，则（　　）
A．L1两端的电压是2V
B．L1两端的电压是4V
C．L2两端的电压是4V
D．L2两端的电压是6V
【解答】解：由电路图知，灯泡L1与L2串联，电压表测L2两端电压，即L2两端的电压是2V，故CD错误；
因为串联电路中电源电压等于各部分电路两端电压之和，所以L1两端的电压U1＝U﹣U2＝6V﹣2V＝4V，故A错误，B正确。
故选：B。
6．在如图所示的电路中，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2，则下列关系式中正确的是（　　）
A．U3＝U1+U2
I1＝I2
B．U1＝U2＝U3
I1＝I2
C．U1＝U2＝U3
I1＜I2
D．U1＝U2+U3
I1＞I2
【解答】解：由电路图可知，两灯泡串联，电压表V1、V2分别测灯泡L1和L2两端的电压，电压表V3测电源的电压，两电流表均测电路中的电流；
因串联电路中各处的电流相等，
所以，I1＝I2，
因串联电路中总电压等于各分电压之和，
所以，U3＝U1+U2，故A正确，BCD错误。
故选：A。
7．如图所示电路，电源电压为6V，开关闭合后电压表的示数为2.8V，则灯L1和L2两端的电压分别为（　　）
A．2.8V、3.2V
B．8.8V、3.2V
C．3.2V、8.8V
D．3.2V、2.8V
【解答】解：由电路图可知，灯泡L1、L2串联，因为电压表测L1两端的电压，
所以L1两端的电压U1＝2.8V，
已知L1、L2串联，根据串联分压可得：
L2两端的电压为U2＝U﹣U1＝6V﹣2.8V＝3.2V。
故选：A。
8．如图所示的电路中，闭合开关，电压表V1的示数是6V，电压表V2的示数为8V，若电源电压为12V，则灯L2两端的电压为（　　）
A．2V
B．4V
C．6V
D．8V
【解答】解：
由电路图可知，三灯泡串联，V2测L1、L2两端的电压，V1测L2、L3两端的电压，
已知电源电压为12V，由于串联电路的总电压等于各分电压之和，
则U1+U2＝8V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
U2+U3＝6V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
U＝U1+U2+U3＝12V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③。
联立①②③解得U2＝2V，即L2两端电压是2V。
故选：A。
9．如图，电源电压为9V，开关S闭合，灯泡L1、L2均发光，且L1比L2亮，其中电压表示数为3V，则灯泡L1两端的电压为（　　）
A．9V
B．6V
C．3V
D．4.5V
【解答】解：由电路图可知，两灯泡串联，电压表测L2两端的电压，则灯泡L2两端的电压是3V；
根据串联电路两端电压等于各部分电压之和，可得，灯泡L1两端的电压：U1＝U﹣U2＝9V﹣3V＝6V。
故选：B。
10．如图所示的电路，电源电压为6V，当闭合开关S时，电压表的示数为2.4V，则（　　）
A．灯L1两端电压为2.4V
B．灯L2两端电压为2.4V
C．灯L2两端电压为3.6V
D．灯L1和灯L2两端电压之和为8.4V
【解答】解：
ABC、由图可知，两灯泡串联，电压表测L2两端的电压，当闭合开关S时，电压表的示数为2.4V，即L2两端的电压U2＝2.4V，
已知电源电压为6V，由串联电路电压特点可知L1两端电压为：U1＝U﹣U2＝6V﹣2.4V＝3.6V，故A、C错误，B正确；
D、灯L1和灯L2两端电压之和为电源电压6V，故D错误；
故选：B。
11．如图，闭合开关后灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是（　　）
A．V1示数大于6V
B．V1示数等于6V
C．V示数小于6V
D．V示数大于6V
【解答】解：由电路图可知，闭合开关后两个灯泡并联，电压表V测量电源电压，电压表V1测量L1两端电压，电压表V2测量L2两端电压，
因为并联电路中各支路两端电压与电源电压都相等，电压表V2示数为6V，所以电压表V、电压表V1的示数相等，都等于6V。
故选：B。
12．在“探究并联电路电流的特点”实验中，实验电路如图甲所示，闭合开关S后，电流表A1、A2示数分别如图乙、丙所示，则对灯泡，L1、L2两端电压大小的判断正确的是（　　）
A．L1两端电压大于L2两端电压
B．L1两端电压等于L2两端电压
C．L1两端电压小于L2两端电压
D．无法比较L1、L2两端电压大小
【解答】解：根据电路图可知，两灯泡并联，而并联电路两端电压相等，因此L1两端电压等于L2两端电压。
故选：B。
13．电路如图所示，先闭合开关S1，电流表A1和A2的示数都是0.2A，再闭合开关S2，电压表的示数为3V，电流表A1的示数为0.5A。那么开关全部闭合后，灯泡L1两端的电压是　3　V，灯泡L2两端的电压是　3　V，流过L1的电流是　0.2　A，流过L2的电流是　0.3　A。
【解答】解：
由电路图知，闭合开关S1时，电路为灯泡L1的简单电路，电流表A1和A2的示数即电路中的电流是0.2A；
再闭合开关S2，灯泡L1、L2并联，电压表测灯泡L2两端的电压，示数为3V，
并联电路各支路两端电压都相等，所以L1两端的电压与L2两端的电压都等于3V；
电流表A1测干路电流，示数为0.5A，
灯泡L1的阻值、两端电压不变，所以流过L1的电流不变为0.2A．
根据并联电路干路电流等于各支路电流之和，可知流过L2的电流：
I2＝I﹣I1＝0.5A﹣0.2A＝0.3A。
故答案为：3；3；0.2；0.3.
14．如图所示，开关S闭合，两个灯均正常发光，电流表A1的示数为0.8A，电流表A2的示数为0.5A，电压表的示数为8V．下列判断不正确的是（　　）
A．通过灯L1的电流为0.3
A
B．灯L1两端的电压为8V
C．灯L2两端的电压为8
V
D．电源两端的电压为16
V
【解答】解：由图可知，两灯并联，电流表A2测量灯L2的电流，A1测量干路中的电流，电压表测L2两端电压；
A、根据并联电路电流的特点可得通过灯L1的电流，I1＝I﹣I2＝0.8A﹣0.5A＝0.3A，故A正确；
BCD、电压表测量灯泡L2两端的电压，根据并联电路电压的特点，电源电压和灯L1两端的电压也是8V，故BC正确，D错误；
故选：D。
15．由两个灯泡、一个开关和电源（电压为3V）组成的电路中，闭合开关后，两个灯泡都发光，下列说法中（　　）
①如果两个灯泡两端的电压相等，则它们一定是串联的；
②如果两个灯泡两端的电压相等，则它们一定是并联的；
③如果两个灯泡两端的电压都小于3V，则它们一定是串联的；
④如果一个灯泡两端的电压等于3V，则它们一定是并联的。
A．只有①②正确
B．只有①③正确
C．只有②④正确
D．只有③④正确
【解答】解：①②根据并联电路各支路两端的电压相等可知，两个用电器可能是并联，如果两用电器并联，无论阻值大小，它们两端的电压均相等；如果两用电器串联，当它们阻值相等时，它们两端的电压也相等。因此，两个用电器连接在同一电路里，测得它们两端的电压相等，这两个用电器可能是并联，可能串联，故①②错误；
③因为串联电路中各用电器电压之和等于电源电压，已知电源（电压为3V），如果两个灯泡两端的电压都小于3V，则它们一定是串联的，故③正确；
④并联电路两端电压相等，已知电源（电压为3V），如果一个灯泡两端的电压等于3V，则它们一定是并联的，故④正确。
故选：D。
16．芳芳实验小组的同学们在探究串联电路电压的规律实验中，设计了如图甲所示的电路。
（1）在连接电路时发现，刚接好最后一根导线，电压表的指针就发生了偏转，由此可知在连接电路时，她忘了　断开开关　。
UAB/V
UBC/V
UAC/V
2.6
1.8
4.4
（2）芳芳同学正确连接电路后，闭合开关测出了L1两端电压。在测量L2两端电压时，为节省时间，她采用以下方法：电压表所接的B点不动。只断开A接点，并改接到C接点上。则她　不能　。（选填“能”或“不能”）测出L2两端的电压，原因是　电压表正负接线柱接反了　。
（3）芳芳分别测出AB、BC、AC间的电压并记录在如下表格中，由这一组实验数据可得结论：　UAC＝UAB+UBC　。请对芳芳的做法进行评价：　没进行多次测量，结论不具有普遍性　。
【解答】解：（1）为了保护电路，在连接电路时，开关应处于断开状态，刚接好最后一根导线，电压表的指针就发生了偏转，由此可知在连接电路时，她忘记断开开关了；
（2）在测量L2电压时，若电压表所接的B点不动。只断开A接点，并改接到C接点上，此时电压表正接线柱接的是电源负极，电压表负接线柱接的是电源正极，不符合电压表正进负出的连接方法，故芳芳不能测出L2两端的电压，原因是电压表的正负接线柱接反了；
（3）由表格中的实验数据知：2.6V+1.8V＝4.4V，故可得出结论UAC＝UAB+UBC；
但该结论是只凭一组实验数据得出的，具有偶然性，没进行多次测量，不具有普遍性，应更换规格不同的灯泡进行多次实验。
故答案为：（1）断开开关；（2）电压表的正负接线柱接反了；（3）不能；（4）没进行多次测量，结论不具有普遍性。
17．在“探究并联电路的电压特点”的实验中，小萌同学选用“2.5V
0.3A”和“3.8V
0.3A”两个小灯泡组成了如图1所示的并联电路，然后用一个电压表分别测量两只灯泡和电源两端的电压。
（1）当小萌将电压表以如图2所示的方式接入电路，闭合开关后，会出现的情况是
　
　
A.电压表无示数
B.L1不亮、L2亮
C.L1亮、L2不亮
D.L1、L2都不亮
（2）小萌排除故障继续进行实验，电压表的量程应选择0—　3　V；
（3）小萌在得到一组实验数据后，为了使实验结论更具有普遍性，可以通过改变
　灯泡的规格　，对电源、灯泡两端电压进行多次测量。
【解答】解：（1）电压表自身的阻值非常大，观察题中所给的电路图，这是一个混联电路电压表和灯泡L1串联之后又和灯泡L2并联，电流会通过这两条支路，所以灯泡L2会发光，但是由于串联电路分压，电阻越大分得的电压越多，电压表自身的阻值非常大几乎分所有的电压，那么灯泡L1，就几乎分不到电压，所以电压表有示数，但是灯泡L1不会发光，故ACD不符合题意，B符合题意。
故选：B。
（2）因为此时两个小灯泡并联，并联电路电压特点：如果干路上没有任何用电器，各支路的电压相等并且等于电源电压，如果选择3.8V的电源电压，此时“3.8V
0.3A”的灯泡能正常发光，但是“2.5V
0.3A”的灯泡两端也会有3.8V的电压，会把这一只灯泡烧坏，所以电源电压最大只能选择2.5V，所以电压表的量程也选择0﹣3V。
（3）这里得到一组实验数据以后，为了使实验结论更具有普遍性，可以通过改变灯泡的规格，用不同规格的灯泡进行多次实验，以使结论更准确。
故答案为：（1）B；（2）3；（3）灯泡的规格。
