15.4《电流的测量》课时练习（含答案） 2021－2022学年人教版物理九年级全一册

人教版物理九年级全册

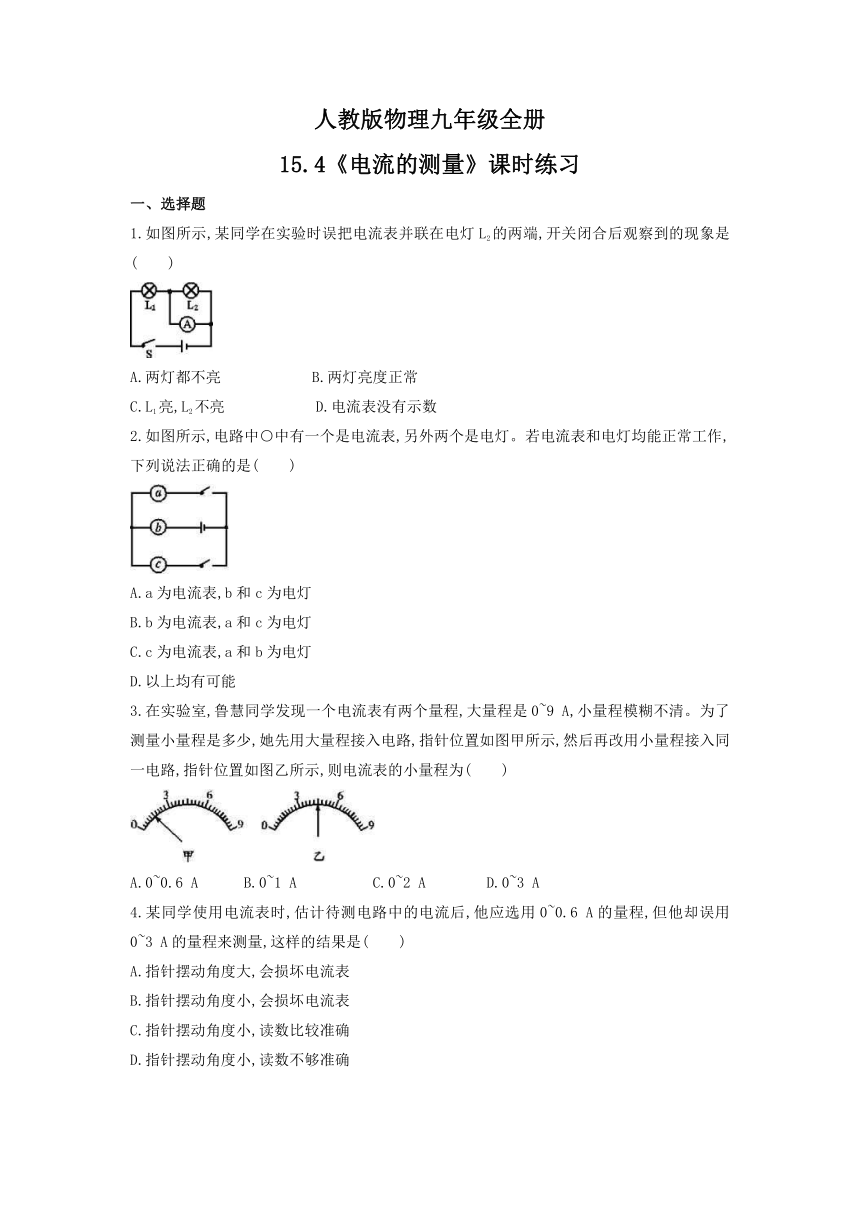

15.4《电流的测量》课时练习
一、选择题
1.如图所示,某同学在实验时误把电流表并联在电灯L2的两端,开关闭合后观察到的现象是(　　)
A.两灯都不亮
B.两灯亮度正常
C.L1亮,L2不亮
D.电流表没有示数
2.如图所示,电路中○中有一个是电流表,另外两个是电灯。若电流表和电灯均能正常工作,下列说法正确的是(　　)
A.a为电流表,b和c为电灯
B.b为电流表,a和c为电灯
C.c为电流表,a和b为电灯
D.以上均有可能
3.在实验室,鲁慧同学发现一个电流表有两个量程,大量程是0~9
A,小量程模糊不清。为了测量小量程是多少,她先用大量程接入电路,指针位置如图甲所示,然后再改用小量程接入同一电路,指针位置如图乙所示,则电流表的小量程为(　　)
A.0~0.6
A
B.0~1
A
C.0~2
A
D.0~3
A
4.某同学使用电流表时,估计待测电路中的电流后,他应选用0~0.6
A的量程,但他却误用0~3
A的量程来测量,这样的结果是(　　)
A.指针摆动角度大,会损坏电流表
B.指针摆动角度小,会损坏电流表
C.指针摆动角度小,读数比较准确
D.指针摆动角度小,读数不够准确

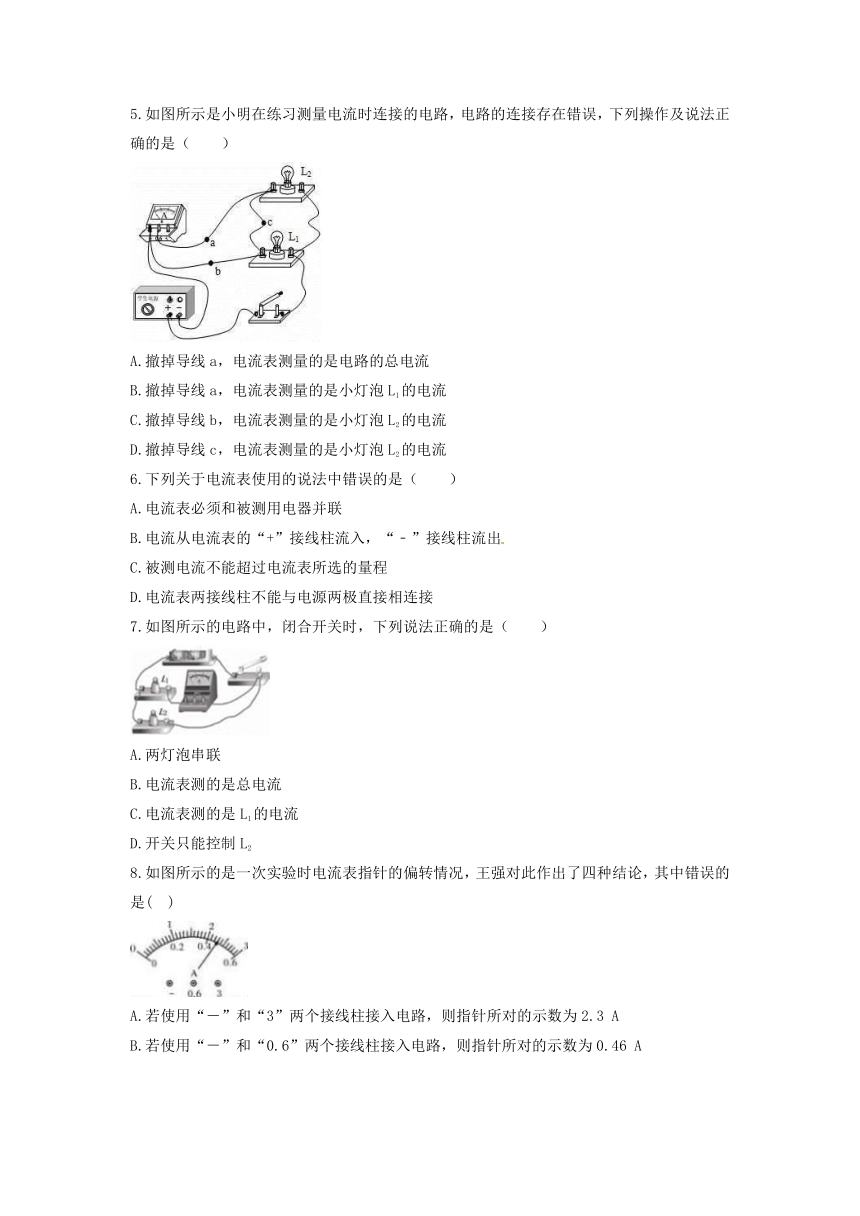

5.如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是（　　）
A.撤掉导线a，电流表测量的是电路的总电流
B.撤掉导线a，电流表测量的是小灯泡L1的电流??
C.撤掉导线b，电流表测量的是小灯泡L2的电流??
D.撤掉导线c，电流表测量的是小灯泡L2的电流
6.下列关于电流表使用的说法中错误的是（　　）
A.电流表必须和被测用电器并联
B.电流从电流表的“+”接线柱流入，“﹣”接线柱流出
C.被测电流不能超过电流表所选的量程
D.电流表两接线柱不能与电源两极直接相连接
7.如图所示的电路中，闭合开关时，下列说法正确的是（　　）
A.两灯泡串联
B.电流表测的是总电流
C.电流表测的是L1的电流
D.开关只能控制L2
8.如图所示的是一次实验时电流表指针的偏转情况，王强对此作出了四种结论，其中错误的是(
)
A.若使用“－”和“3”两个接线柱接入电路，则指针所对的示数为2.3
A
B.若使用“－”和“0.6”两个接线柱接入电路，则指针所对的示数为0.46
A
C.若原来使用“－”和“3”两个接线柱接入电路，而后使用“－”和“0.6”两个接线柱接入电路，则指针所对的示数不会改变
D.电流从电流表的“－”接线柱流出
二、填空题
9.下图是实验室常用的一种电流表,其零刻度不在表盘的最左端。当导线a、b
分别与标有“-”和“3”的接线柱相连时,电流表指针偏转情况如图所示。此时,电流是从导线　
　(选填“a”或“b”)流入电流表,其示数是　　
A。为了增大指针的偏转角度从而减小读数误差,应将导线a与标有“　　　　”的接线柱相连,b与标有“　　
”的接线柱相连。?
10.如图所示，电流表的示数为________A，电压表的示数为________V。
11.如图所示的电路中,开关闭合时电流表乙测量的是通过　　　　　　(选填“L1”“L2”或“L1和L2”)的电流。L1和L2两只灯泡是　　　　　　(选填“串联”或“并联”)关系。?
12.如图所示是小明连接电流表时存在的问题，请在下面横线上分别写出造成其现象的原因.甲图的问题：_________________；乙图的问题：________________________.
13.如图所示的电路中，闭合开关时，L1L2两灯是
连接的，图中的仪表是
表测的是
（填“L1
”、“L2”或“
L1与L2”）的
。
14.如图所示，合上开关，电流表A1的示数为1.4A，电流表A2的示数为0.5A，则通过灯L2的电流为
A，若用电流表单独测灯泡L1的电流，应选用
量程（选“0～0.6A”或“0～3A”）。
三、作图题
15.电路如图所示,只需改变一根导线的连接,就能使电流表同时测出通过两个灯泡的电流,在要改接的那根导线上打个“×”,再画出改接的导线。
四、实验题
16.如图中，（A）是电学中常用的测量仪表，（B）是该仪表刻度盘的放大图，请仔细观察这个仪表，并结合已学过的知识，学出观察的结果.
（1）它是　　表；使用时应　　联在电路中，
（2）它有　　
个接线柱　　
个量程；
（3）当接“﹣”和“0.6”两接线柱时，最小刻度是　　，量程是　　；
（4）当接“﹣”和“3”两接线柱时，最小刻度是　　，量程是　　；现在的读数是　　.
参考答案
1.答案为：C；
2.答案为：B；
3.答案为：D；
4.答案为：D；
5.答案为：D
6.答案为：A.
7.答案为：C
8.答案为：C
9.答案为：答案为：A；
0.4　0.6　-
10.答案为：0.22
1.5???
11.答案为：L1　并联
12.答案为：（1）电流表的正、负接线柱接反了
（2）电流表的量程接大了
13.答案为：并联
电流表
L1
电流
14.答案为：0.5，0～3A
15.答案为：如图所示
解析：电路为并联电路,此时电流表只测量通过灯泡L1的电流,要使电流表同时测出两只灯泡的电流,可将电流表串联在干路中,即将灯泡L2右接线柱上的导线与电流表负接线柱(或L1右接线柱)连接即可。
16.答案为：
（1）电流；串；（2）三；两；（3）0.02A；0﹣0.6A；（4）0.1A；0～3A；0.5A.
