专题一串联和并联电路作图
类型一根据电路图连接实物图

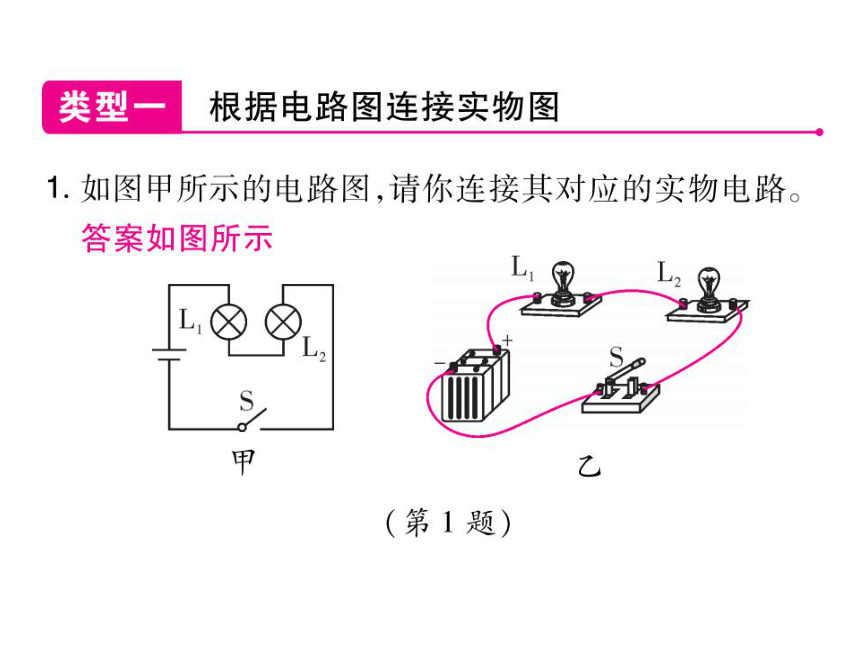

如图甲所示的电路图,请你连接其对应的实物电路
CC,
(第1题)
答案如图所示

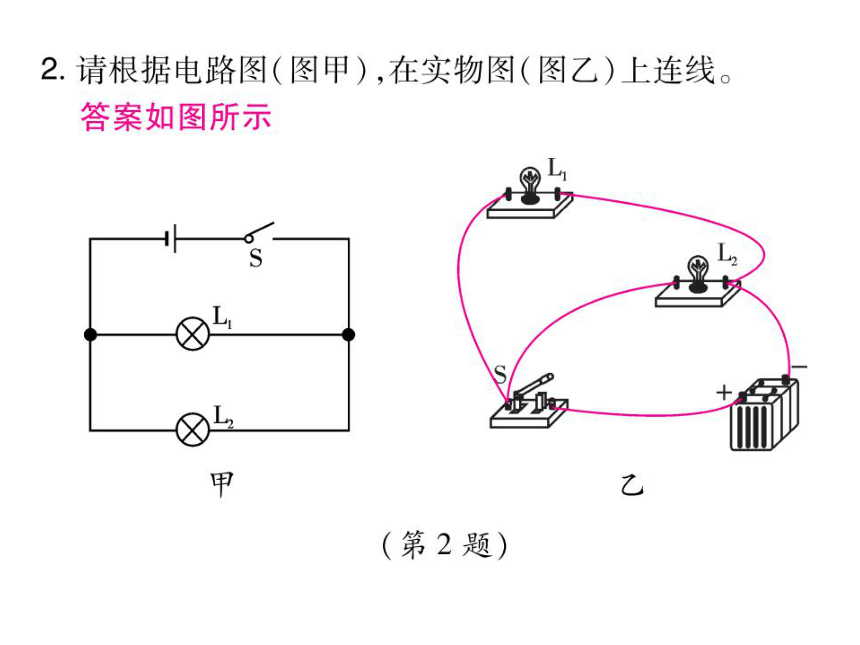

2.请根据电路图(图甲),在实物图(图乙)上连线。
乙
第2题)
答案如图所示
2
乙

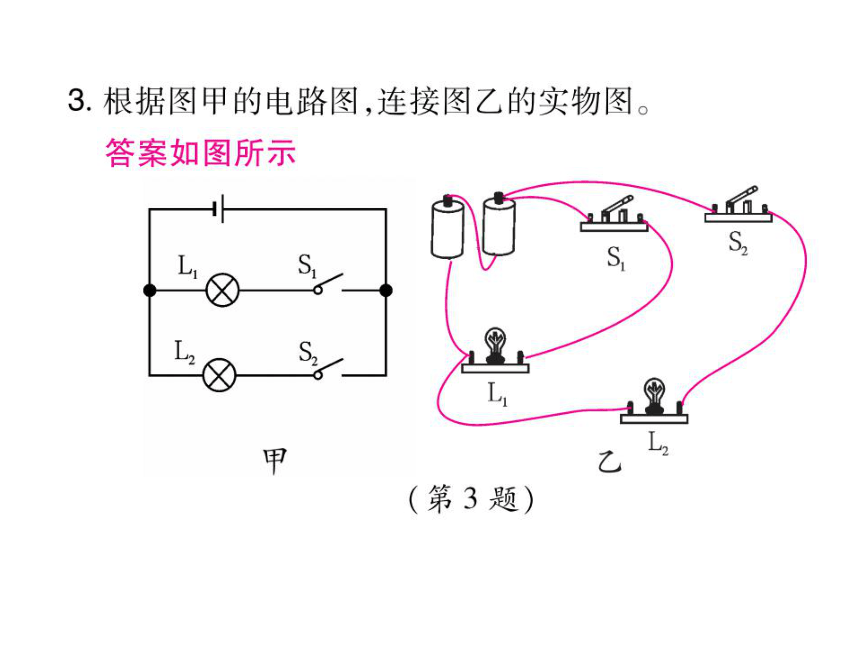

3.根据图甲的电路图,连接图乙的实物图。
(第3题)
答案如图所示

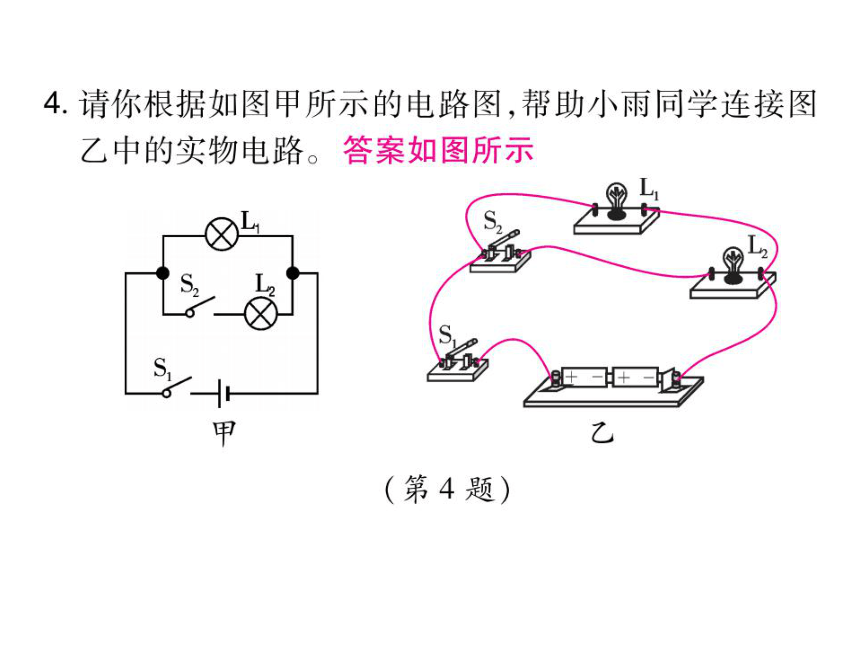

4.请你根据如图甲所示的电路图,帮助小雨同学连接图
乙中的实物电路
(第4题)
答案如图所示
Hs
乙

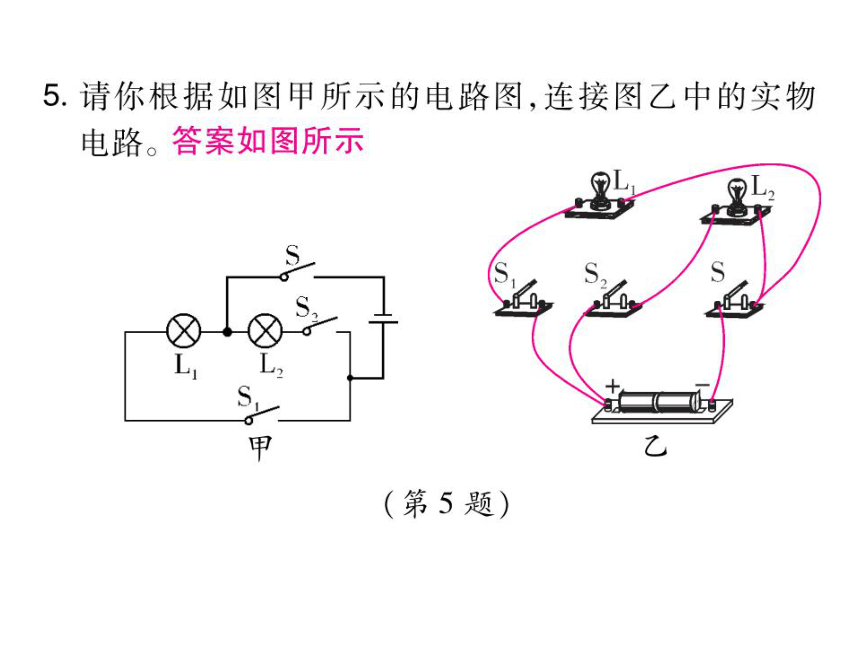

5.请你根据如图甲所示的电路图,连接图乙中的实物
电路。
第5题)
答案如图所示
L
②L2
类型二根据实物图画电路图

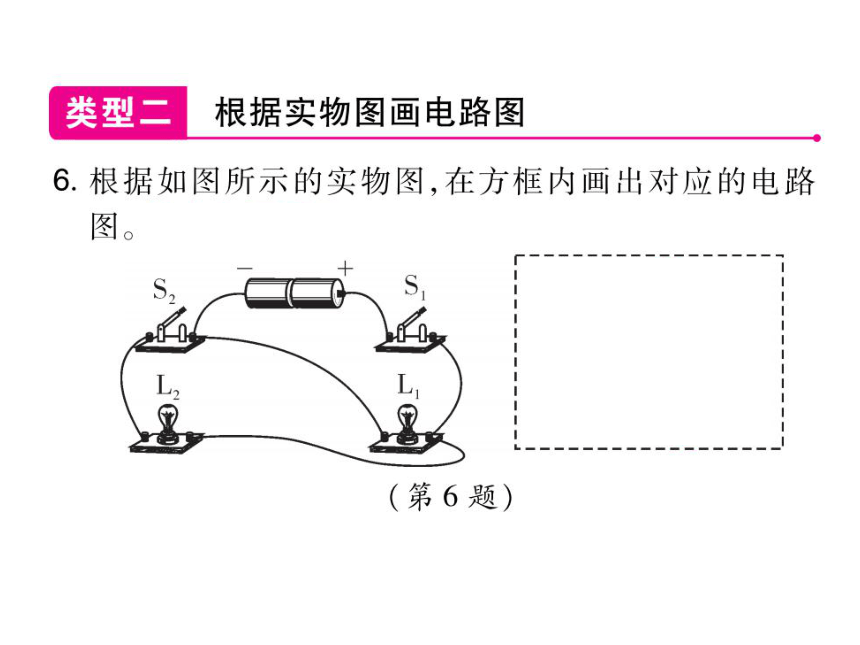

6.根据如图所示的实物图,在方框内画出对应的电路
图。答案如图所示
(第6题)
7.根据如图所示的实物图,在方框内画出它的电路图。
答案如图所示
(第7题)
8.根据如图所示实物电路图,在方框内画出对应的电路
图。答案如图所示
(第8题)
9.请你根据如图所示的实物电路图,在方框内画出对应
的电路图。答案如图所示
(第9题)
0.根据如图所示实物电路图,在方框内画出对应的电
路图。答案如图所示
(第10题)
类型三实物图的部分连线
1.如图所示,某同学要连接由灯L1和灯L2组成的并联
电路。开关S要同时控制两盏灯,将所缺的一根导
线补上。
(第11题)
答案如图所示
(第11题)
2.用笔画线代替导线,把如图的实物电路补充完整,使
小灯泡L1、L2并联,开关控制两个灯泡,导线不能
交叉。
(第12题)
第12题
答案如图所示
3.把如图的实物电路补充完整,要求:①开关同时控制
丁L1、L2;②灯L1和灯L2并联。
(第13题)
答案如图所示
(第13题)
14.如图所示,使两灯并联,S是总开关,S只控制灯泡
L2,请将所缺的导线补上。
第14题)
答案如图所示
S
(第14题)
5.用笔画线代替导线将图中的各器材按要求连成一个
完整的电路(导线不能相交叉)。
要求:①两个开关都闭合时只有L1灯亮;②只闭合
1时两灯都亮;③只闭合S2时两灯都不亮
(第15题)
(第15题)
