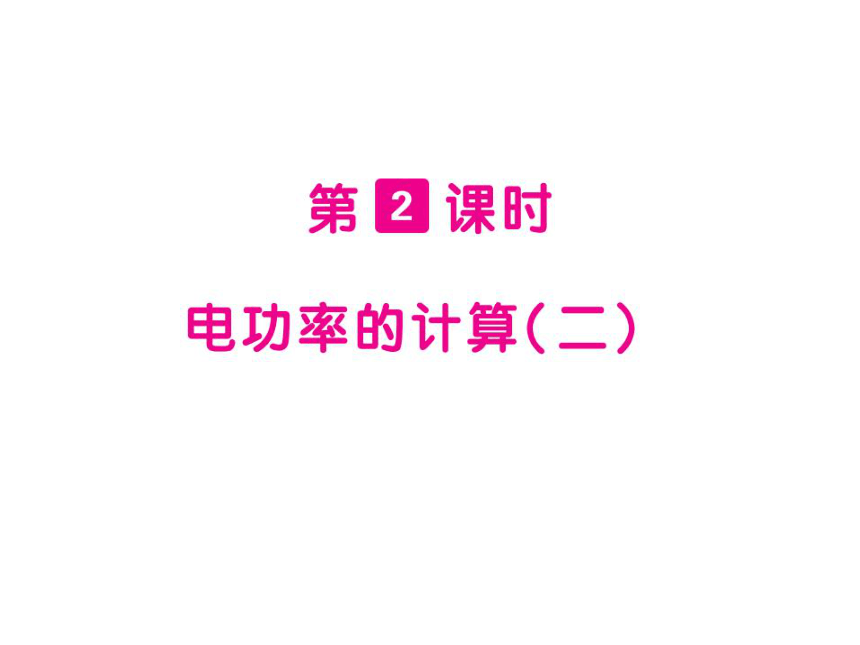

第[2课时
电功率的计算(二)
类型一滑动变阻器的电功率的计算

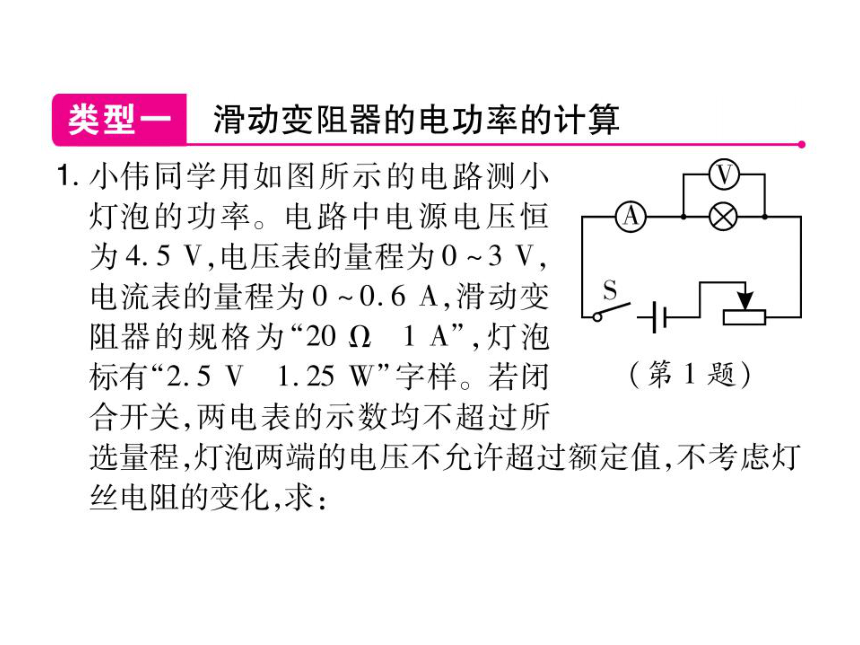

1.小伟同学用如图所示的电路测小
灯泡的功率。电路中电源电压恒④∞
为4.5V,电压表的量程为0~3V
电流表的量程为0~0.6A,滑动变
阻器的规格为“2091A”,灯泡
标有“2.5V1.25W”字样。若闭(第1题)
合开关,两电表的示数均不超过所
选量程,灯泡两端的电压不允许超过额定值,不考虑火
丝电阻的变化,求

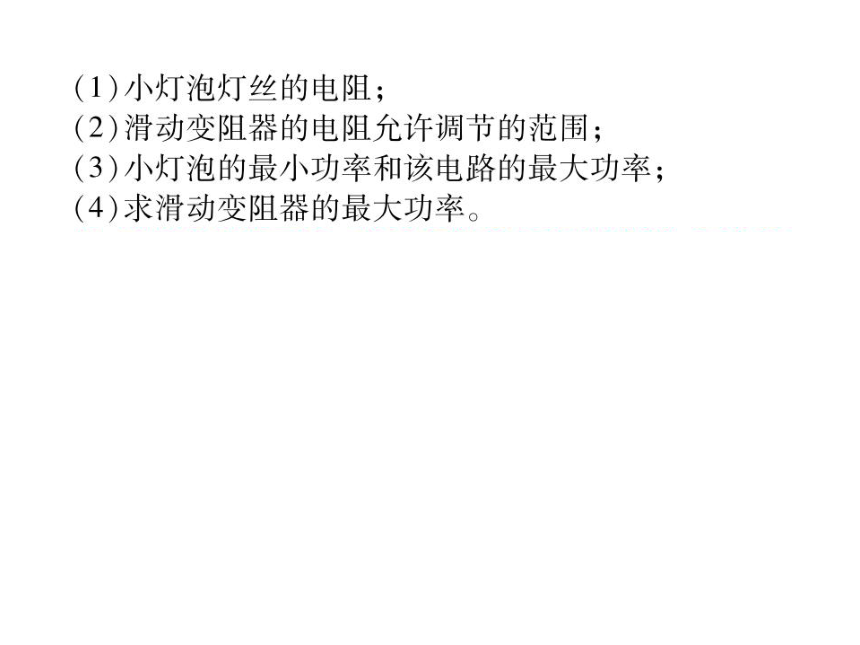

(1)小灯泡灯丝的电阻
(2)滑动变阻器的电阻允许调节的范围
(3)小灯泡的最小功率和该电路的最大功率;
(4)求滑动变阻器的最大功率。
解:观察电路图可知,滑动变阻器与灯泡串联,电流表
测串联电路中的电流,电压表测灯泡两端的电压。
(1)灯泡允许通过的最大电流
额
25w
最大
额2.5D0.5A
2.5V
灯丝的电阻:AI大0.5A
59

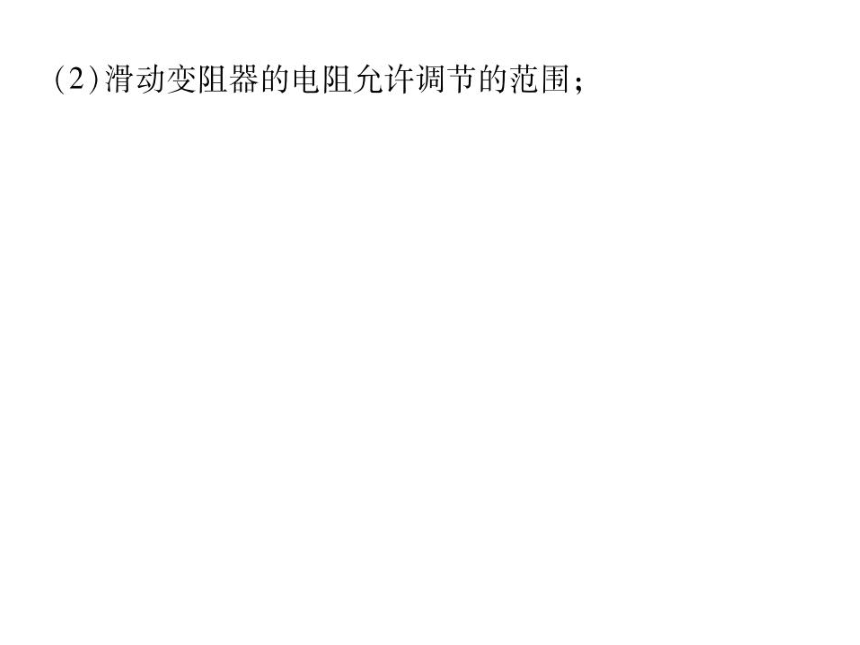

2)滑动变阻器的电阻允许调节的范围
(2)电路中允许通过的最大电流:最大=0.5A
此时电压表的示数(等于小灯泡的额定电压)最
大
最大
2.5V
滑动变阻器接入电路的最小阻值
U-U最大4.5V-2.5V
R
最小
49
最大
0.5A
所以,滑动变阻器允许调节的范围是49~20Ω。

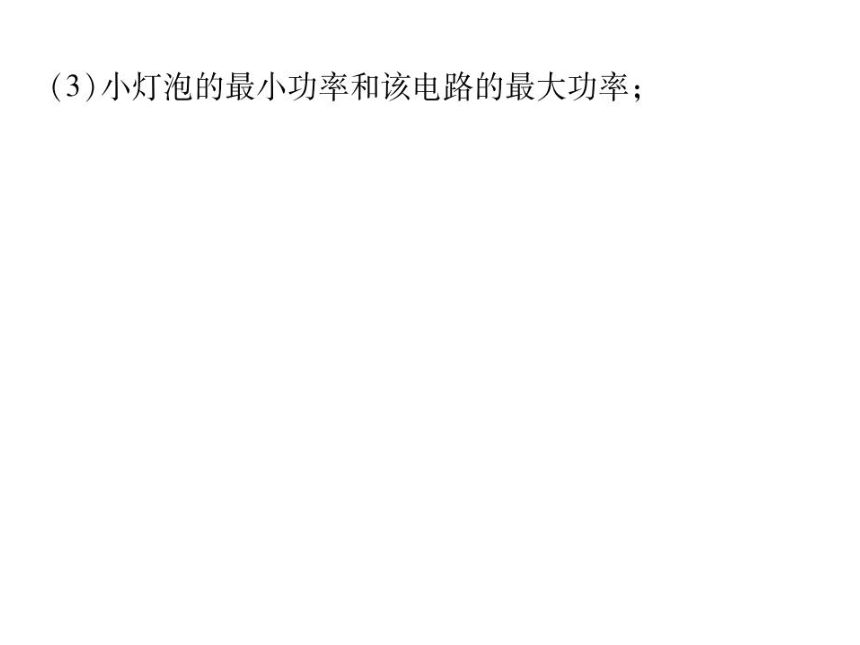

(3)小灯泡的最小功率和该电路的最大功率;
3)电路中的最小电流
4.5V
最
0.18A
R+r
最大
59+20
小灯泡的最小功率
最小=l最小R1=(0.18A)×5=0.162W
电路的最大功率
最大
UIa+=4.5V×0.5A=2.25W

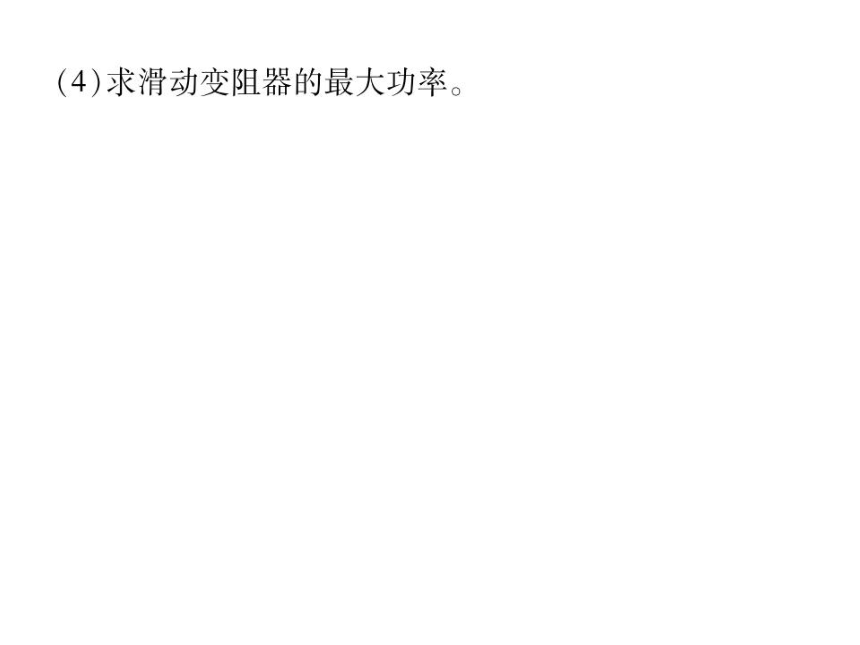

(4)求滑动变阻器的最大功率。
(4)P=(U-IR1)I=-57+4.5
对于该二次函数:因为-5<0,
且电路安全时电流范围为:0.18A~0.5A
b
4.5
所以,当I
=0.45A时
2a2×(-5)
max
5×(0.45A)2+4.5×0.45A
1.0125w

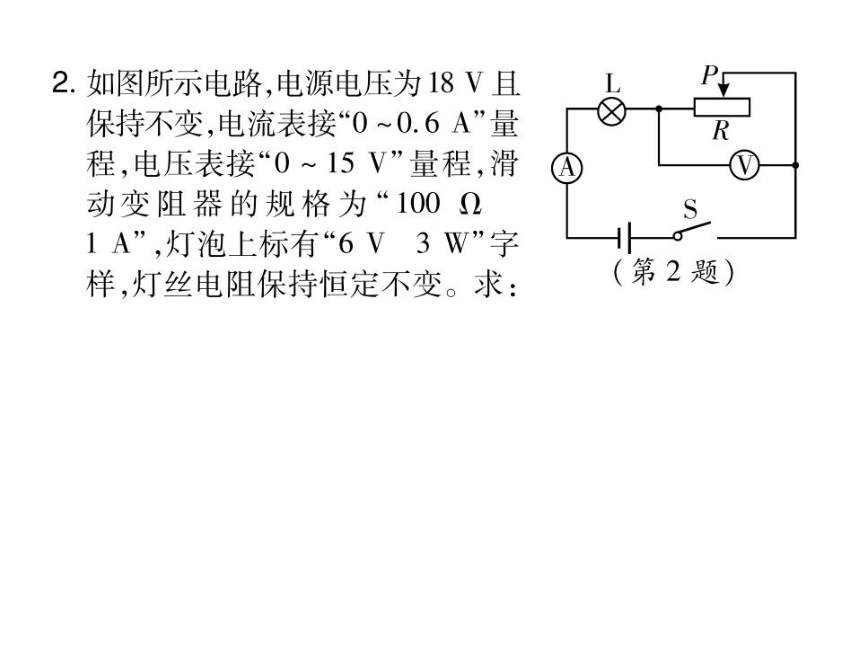

2.如图所示电路,电源电压为18V且
保持不变,电流表接“0~0.6A”量
程,电压表接“0~15V”量程,滑④
动变阻器的规格为“1009
A”,灯泡上标有“6V3W”字
样,灯丝电阻保持恒定不变。求
(第2题)

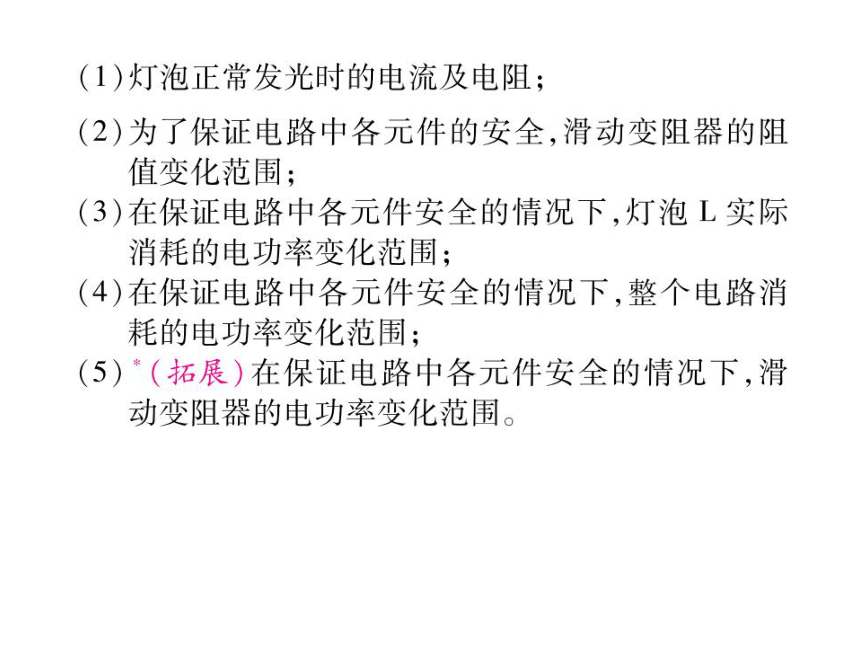

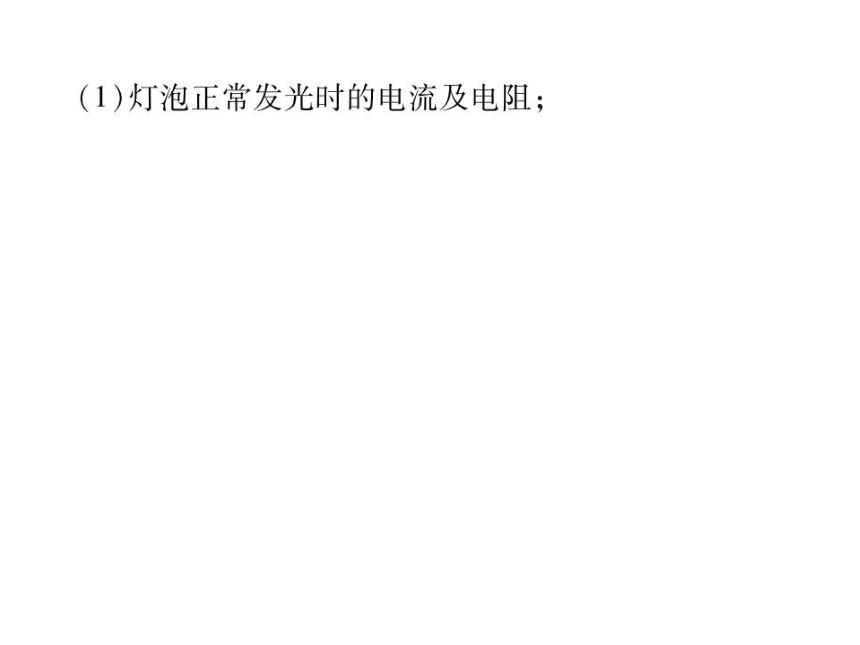

(1)灯泡正常发光时的电流及电阻;

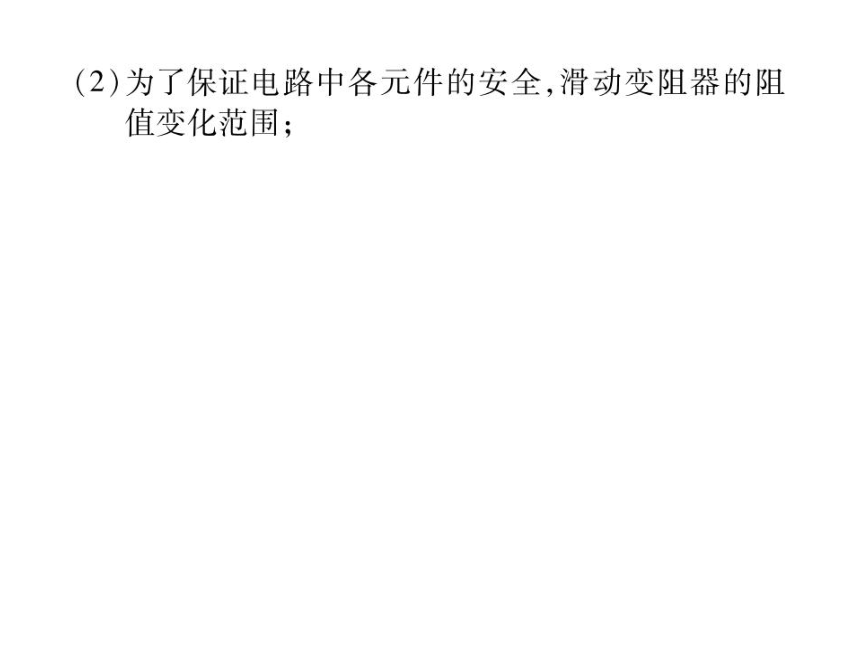

(2)为了保证电路中各元件的安全,滑动变阻器的阻
值变化范围;

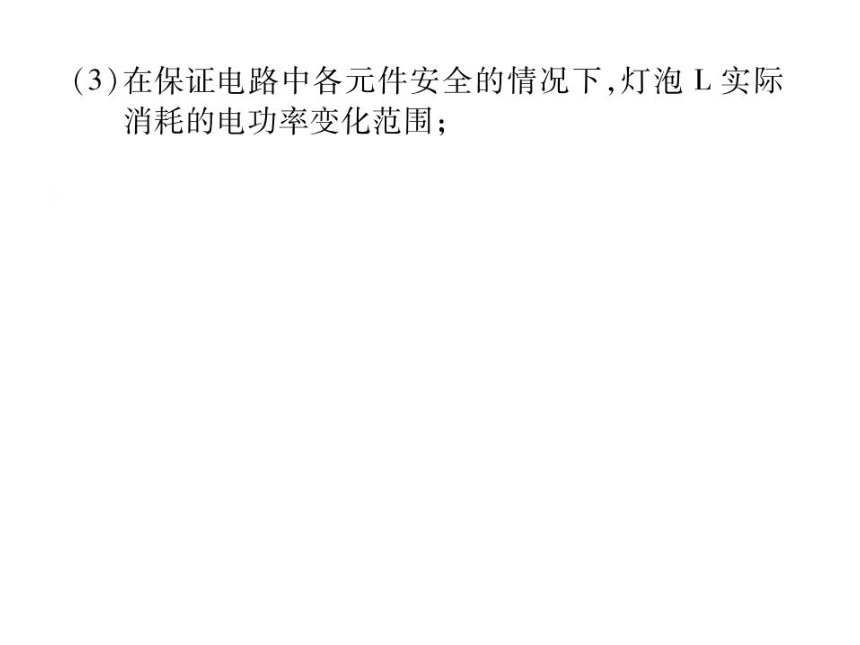

(3)在保证电路中各元件安全的情况下,灯泡L实际
消耗的电功率变化范围
(4)在保证电路中各元件安全的情况下,整个电路消
耗的电功率变化范围
(5)
(拓展)在保证电路中各元件安全的情况下,滑
动变阻器的电功率变化范围
