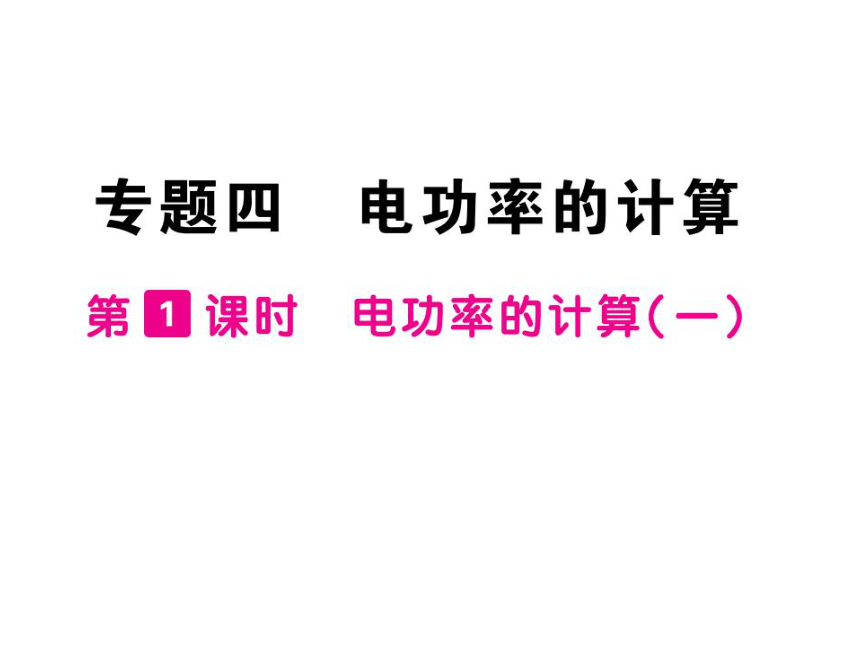

专题四电功率的计算
第[1课时电功率的计算(-)
类型一简单串、并联电路中电功率的计算

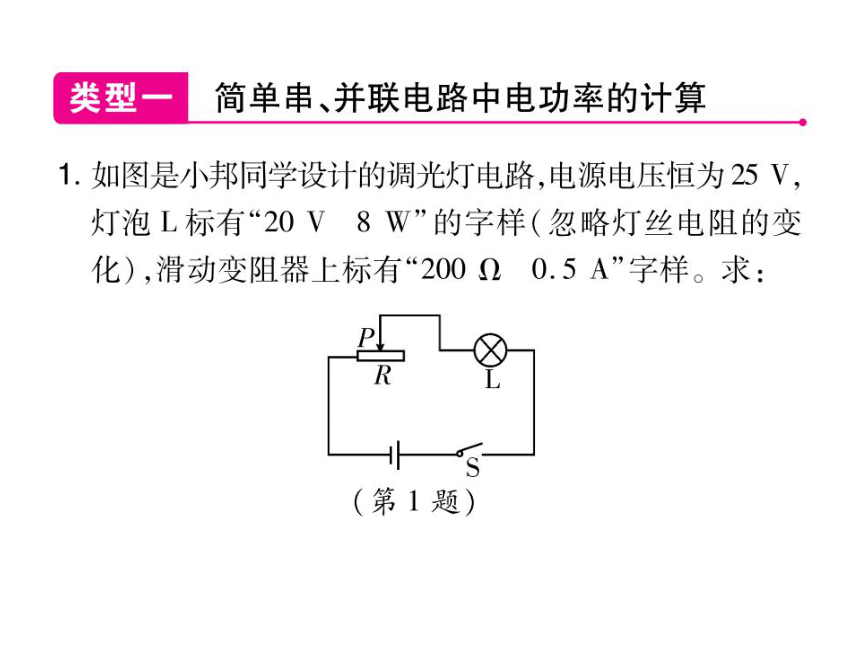

如图是小邦同学设计的调光灯电路,电源电压恒为25V,
灯泡L标有“20V8W”的字样(忽略灯丝电阻的变
化),滑动变阻器上标有“200g0.5A”字样。求
(第1题)

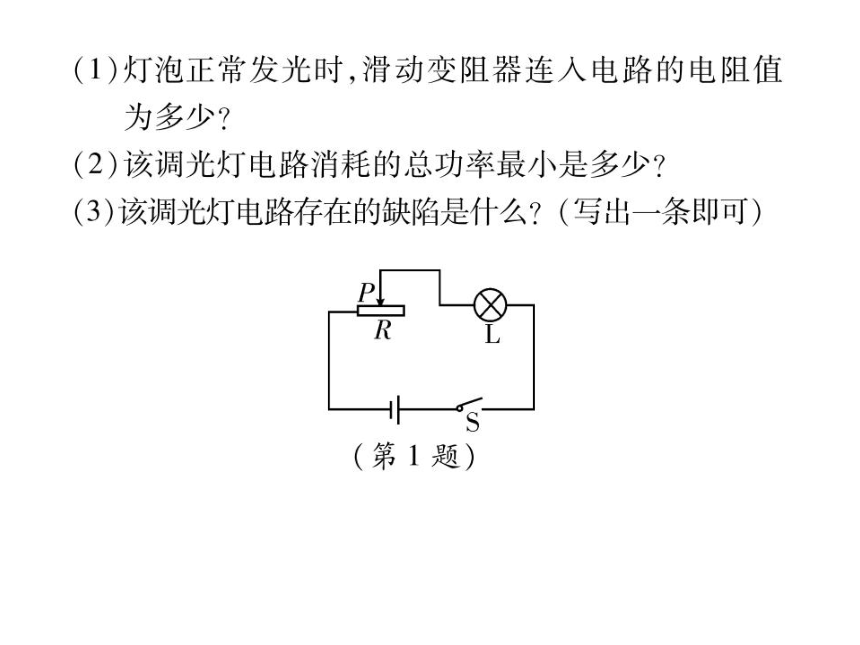

(1)灯泡正常发光时,滑动变阻器连入电路的电阻值
为多少?
(2)该调光灯电路消耗的总功率最小是多少?
(3)该调光灯电路存在的缺陷是什么?(写出一条即可)
第1题

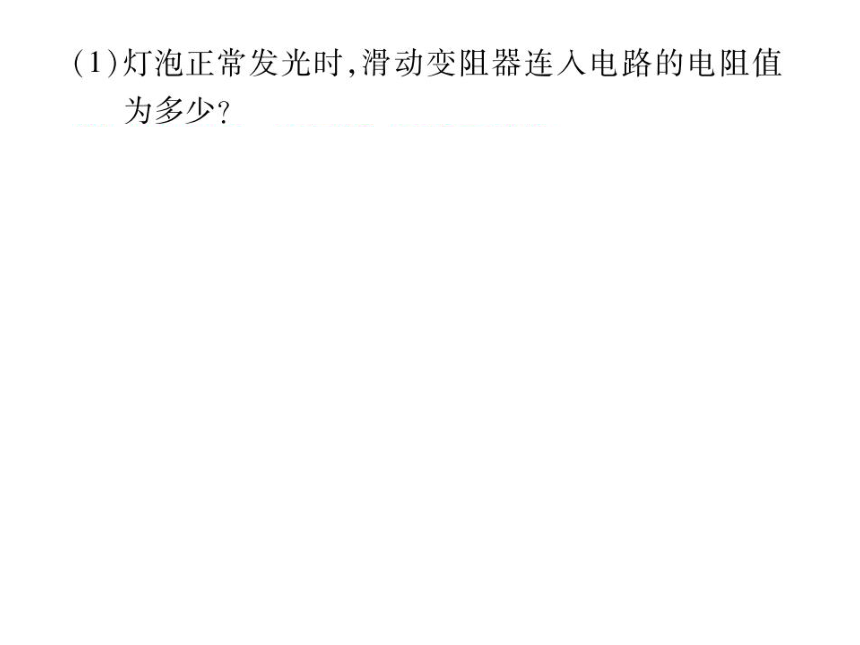

(1)灯泡正常发光时,滑动变阻器连入电路的电阻值
为多少?
解:(1)由P=U可得,灯泡正常发
光时的电流为:
8
W
U1-20v=0.4A
灯泡与滑动变阻器串联,灯泡正
常发光时,变阻器的电压:
Ua=U-U1=25V-20v=5V
此时滑动变阻器接入电路的电阻为
R
滑5V
滑0.4A
=12.59

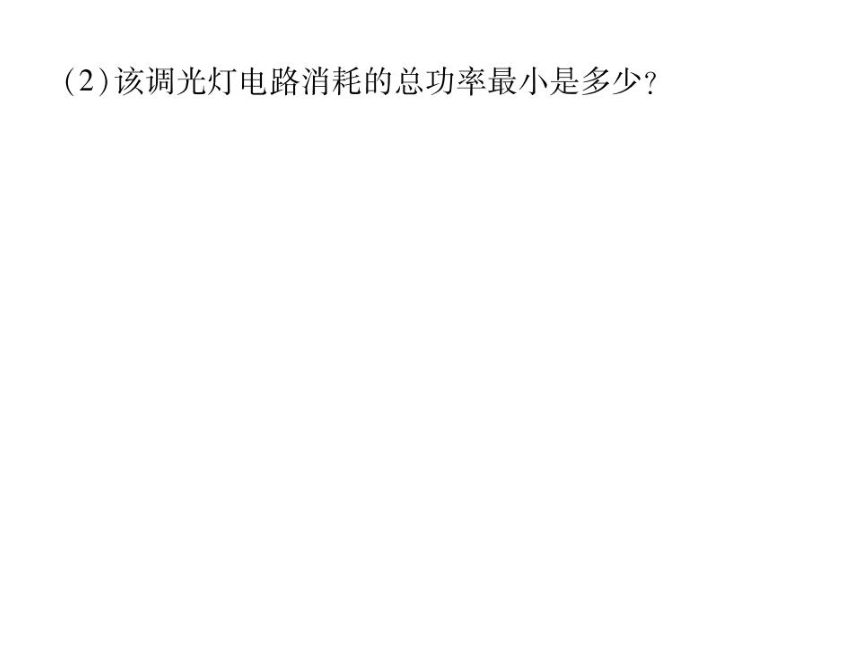

(2)该调光灯电路消耗的总功率最小是多少?
(2)灯泡正常发光的电阻为
(20V)
509
8
W
当滑动变阻器连入电路的电阻最大时,电路中的
电流最小,最小电流为
U
25V
R1+R509+20090.1A
则调光灯电路消耗的最小总功率
P=UI=25V×0.1A=2.5W

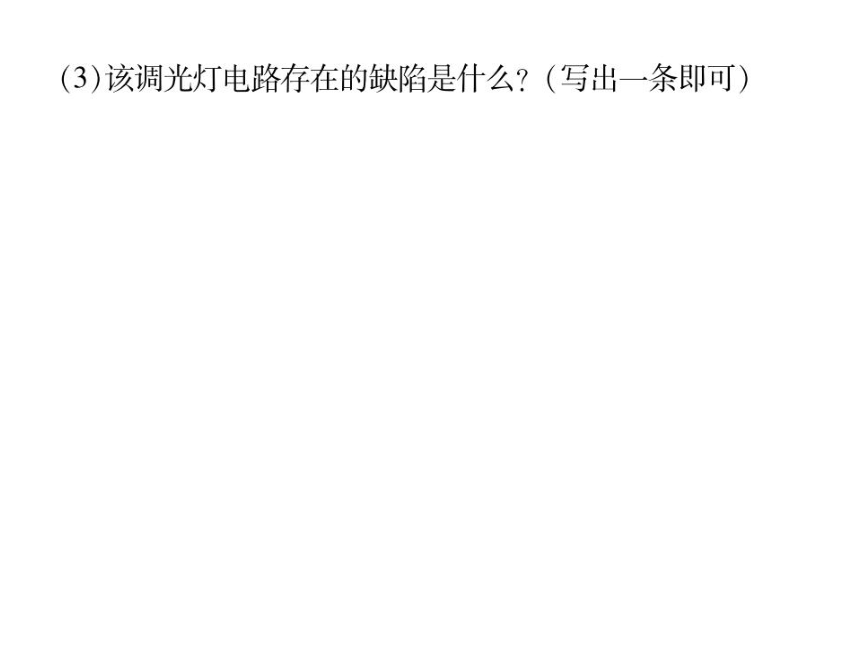

(3)该调光灯电路存在的缺陷是什么?(写出一条即可)
3)若滑动变阻器接入电路中的阻值过小时,滑动变
阻器分压过少,则灯泡分得的电压过多,可能将灯
泡烧坏。

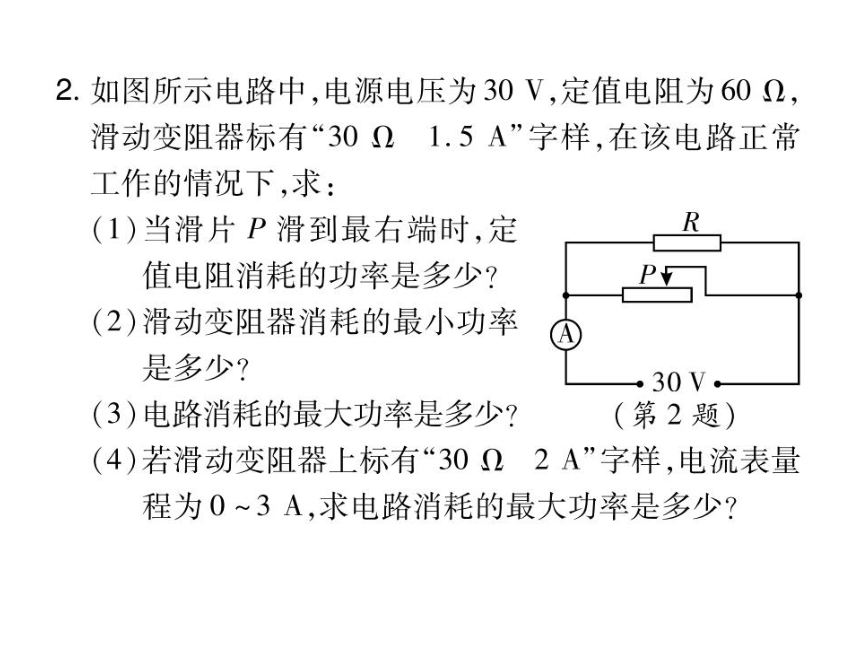

2.如图所示电路中,电源电压为30V,定值电阻为609
滑动变阻器标有“30Ω1.5A”字样,在该电路正常
工作的情况下,求
1)当滑片P滑到最右端时,定
R
值电阻消耗的功率是多少?
P
(2)滑动变阻器消耗的最小功率
是多少?
30V

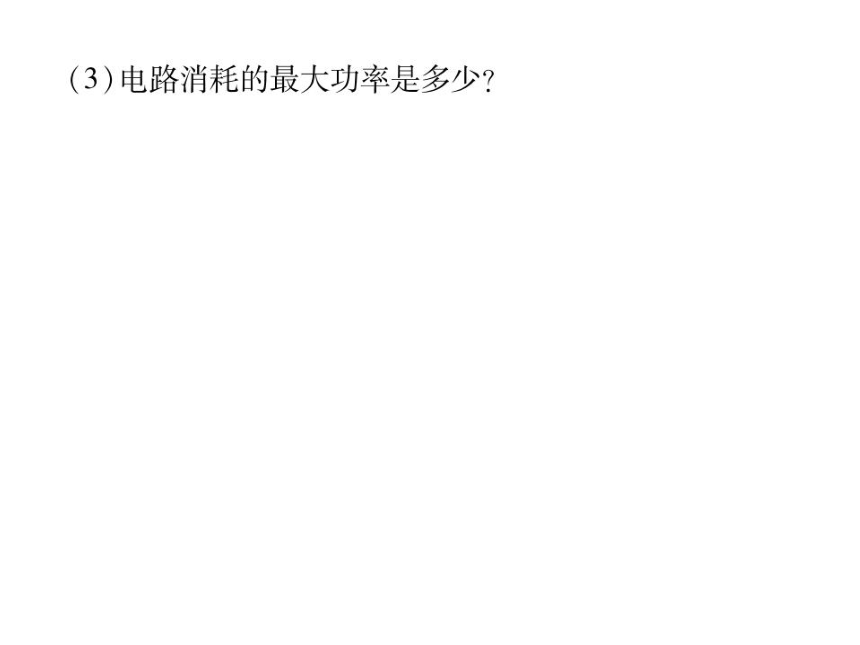

(3)电路消耗的最大功率是多少?
(第2题)

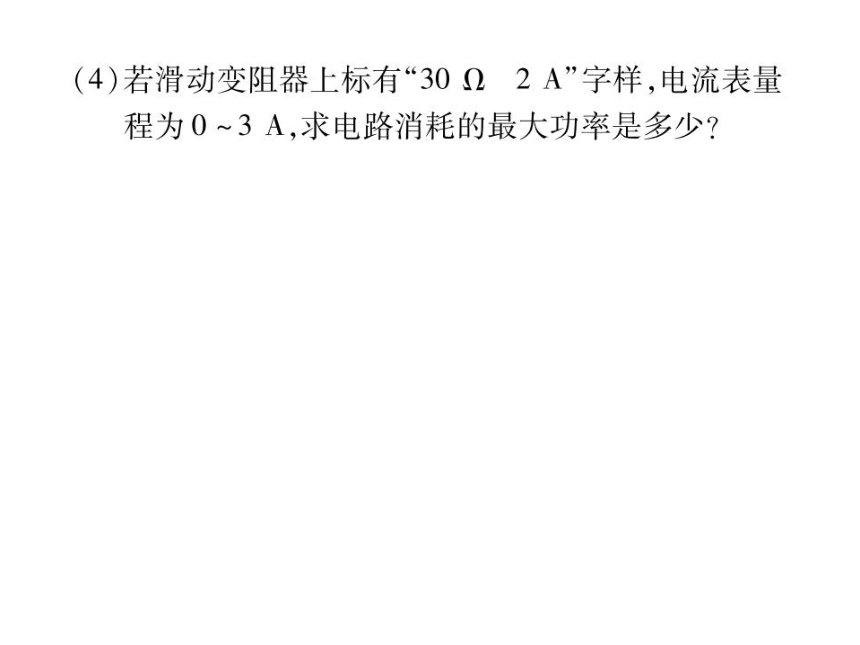

(4)若滑动变阻器上标有“30Ω2A”字样,电流表量
程为0~3A,求电路消耗的最大功率是多少?

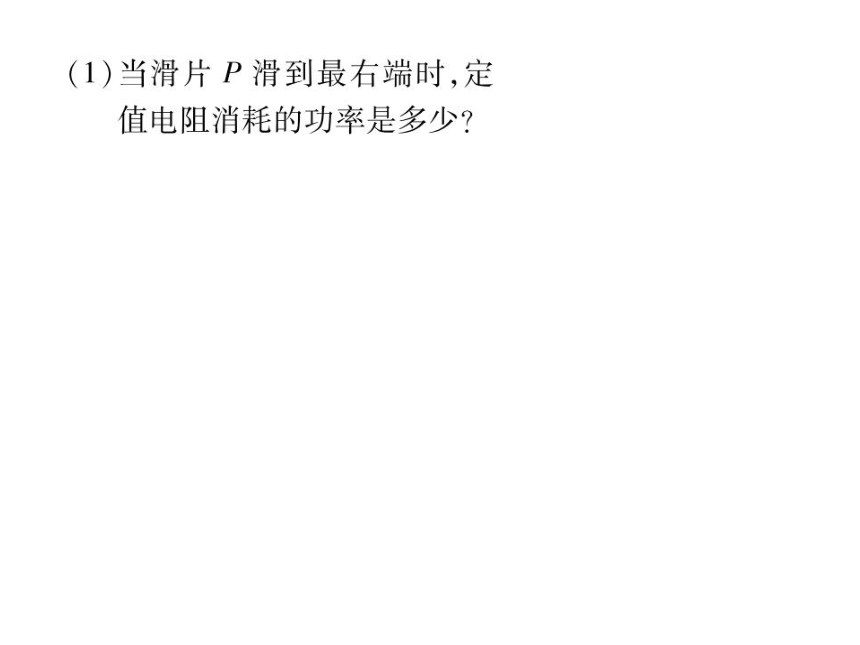

(1)当滑片P滑到最右端时,定
值电阻消耗的功率是多少?

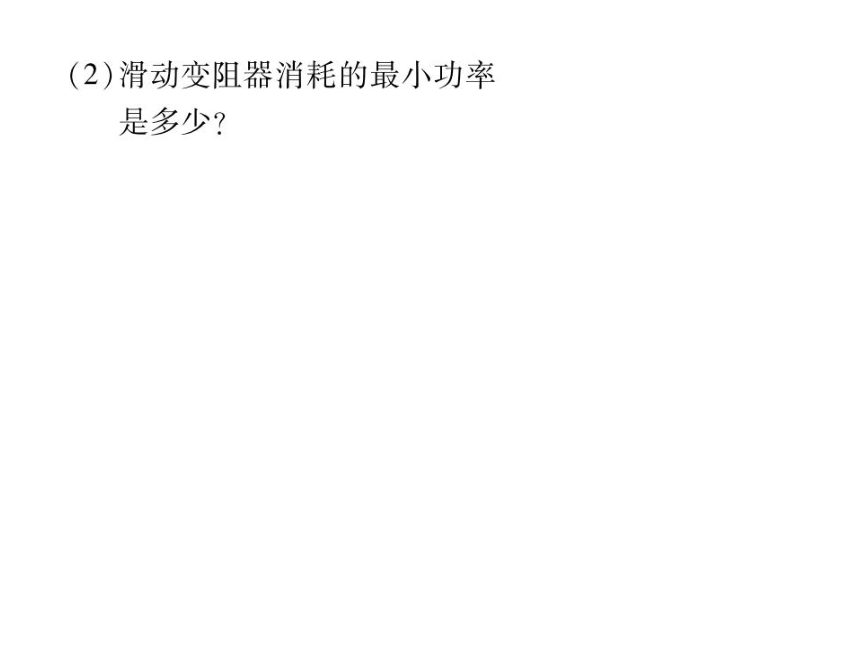

(2)滑动变阻器消耗的最小功率
是多少?
解:由电路图可知,定值电阻与滑动变阻器并联,电流
表测干路电流。
(1)定值电阻R消耗的功率
U(30V
15w
R
60
(2)当滑动变阻器接入电路中的电阻最大时,其消耗
的电功率最小,为
U2(30V
30W
309
(2)滑动变阻器消耗的最小功率
是多少?
(2)当滑动变阻器接入电路中的电阻最大时,其消耗
的电功率最小,为
(30V)2
滑
30W
R
309
