知识点一家庭电路的组成

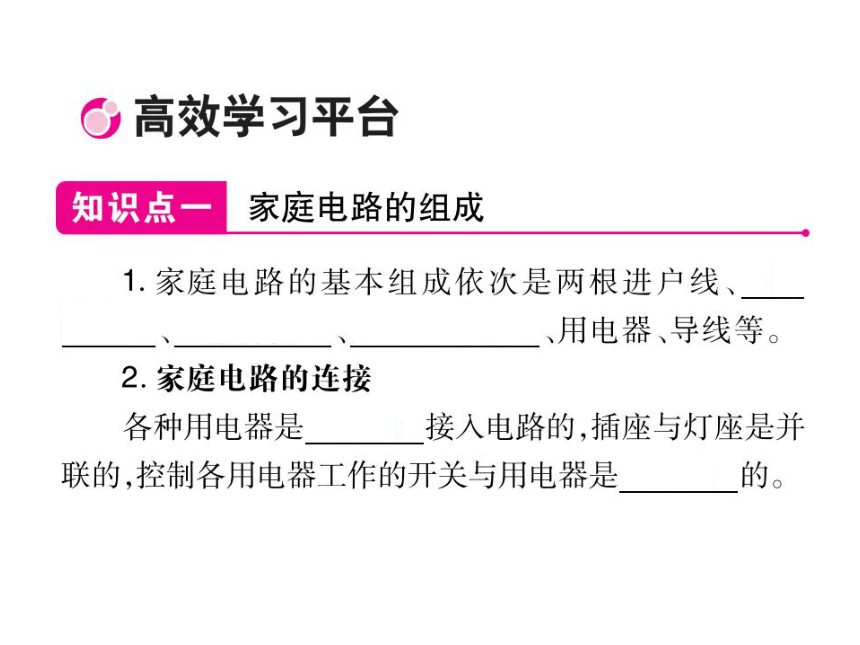

家庭电路的基本组成依次是两根进户线、电
能表、总开关、保险装置用电器、导线等。
2.家庭电路的连接
各种用电器是并联接入电路的,插座与灯座是并
联的,控制各用电器工作的开关与用电器是串联的
高效学习平台
例小明家的电路简化后如图所示,观察该电
路,下列说法中正确的是
(B)
电能表
开
关
口回插座
关
电灯
灯彩
A.开关和电灯是并联的
B.电灯和台灯是并联的
C.各个小彩灯之间是并联的
D.电能表是测量用电器总功率的
同步变式团展

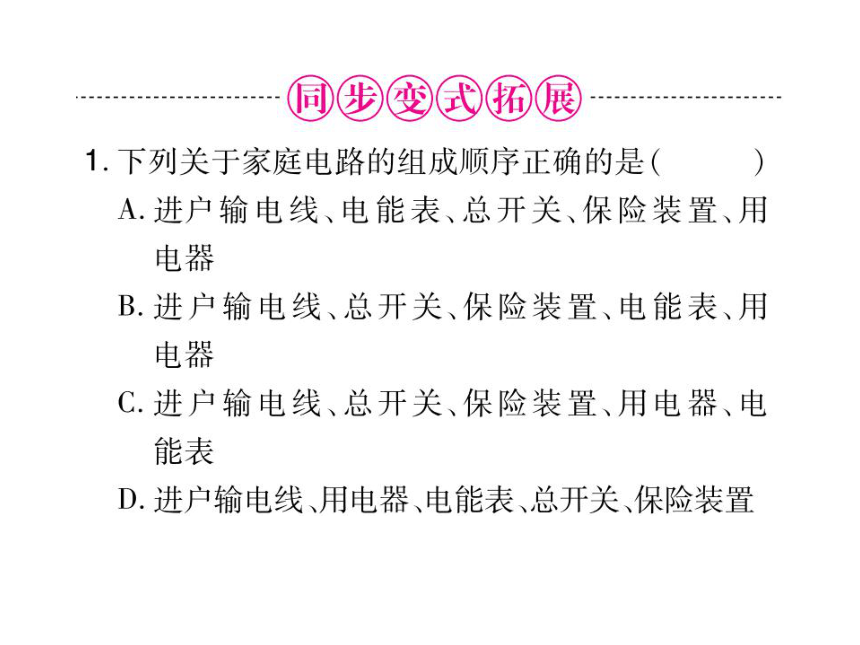

下列关于家庭电路的组成顺序正确的是(A)
A.进户输电线、电能表、总开关、保险装置、用
电器
B.进户输电线、总开关、保险装置、电能表、用
电器
C.进户输电线、总开关、保险装置、用电器、电
能表
D.进户输电线、用电器、电能表、总开关、保险装置
知识点二火线和零线
1.低压供电线
进户的两条输电线,一条叫火线
条叫
零线。它们之间有220V的电压。
2.试电笔
(1)用途:辨别火线和零线
(2)种类:钢笔式,螺丝刀式。

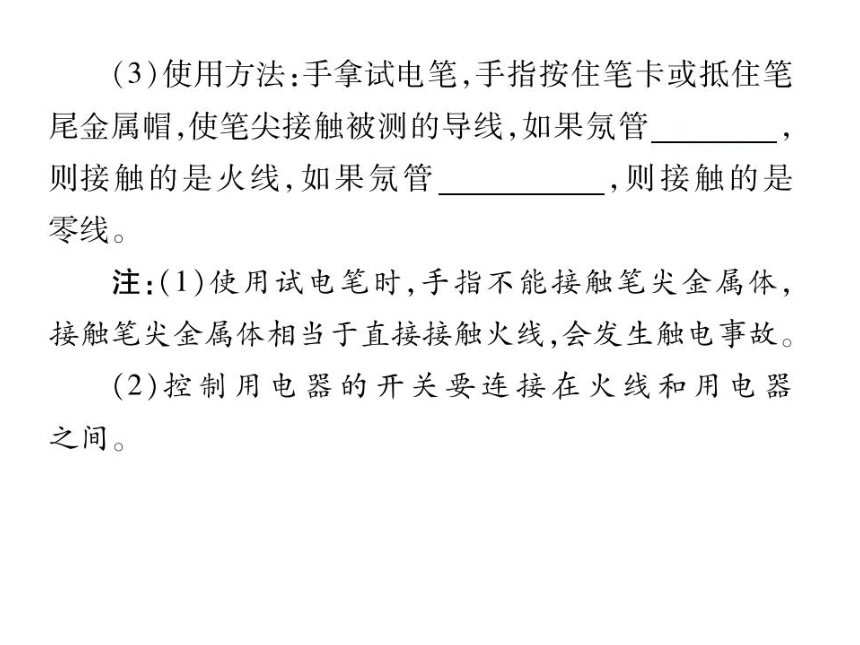

(3)使用方法:手拿试电笔,手指按住笔卡或抵住笔
尾金属帽,使笔尖接触被测的导线,如果氖管发光
则接触的是火线,如果氖管不发光,则接触的是
零线。
注:(1)使用试电笔时,手指不能接触笔尖金属体
接触笔尖金属体相当于直接接触火线,会发生触电事故。
(2)控制用电器的开关要连接在火线和用电器
之间。

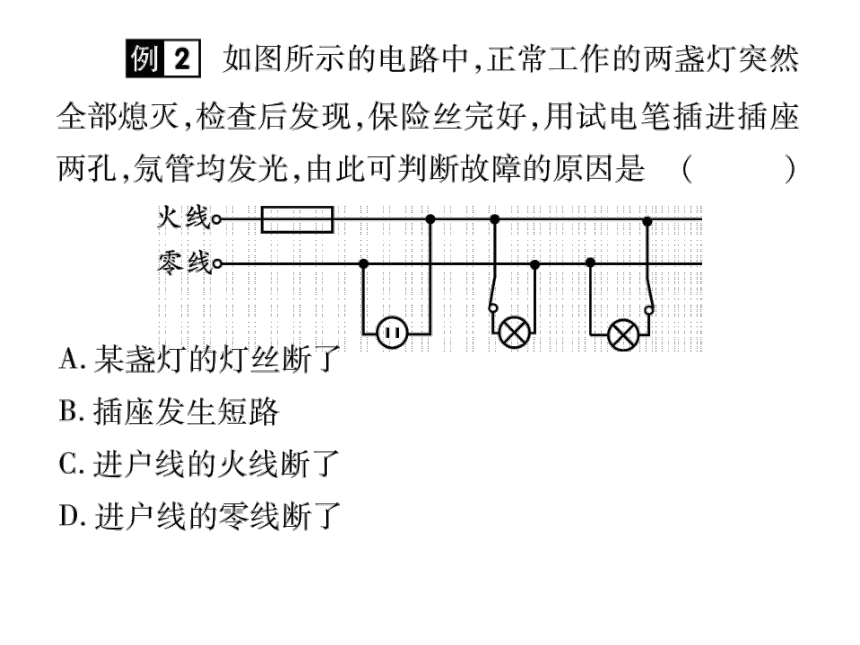

例2]如图所示的电路中,正常工作的两盏灯突然
全部熄灭,检査后发现,保险丝完好,用试电笔插进插座
两孔,氖管均发光,由此可判断故障的原因是
火线
零线
A.某盏灯的灯丝断了
B.插座发生短路
C.进户线的火线断了
D.进户线的零线断了
同步变式团展

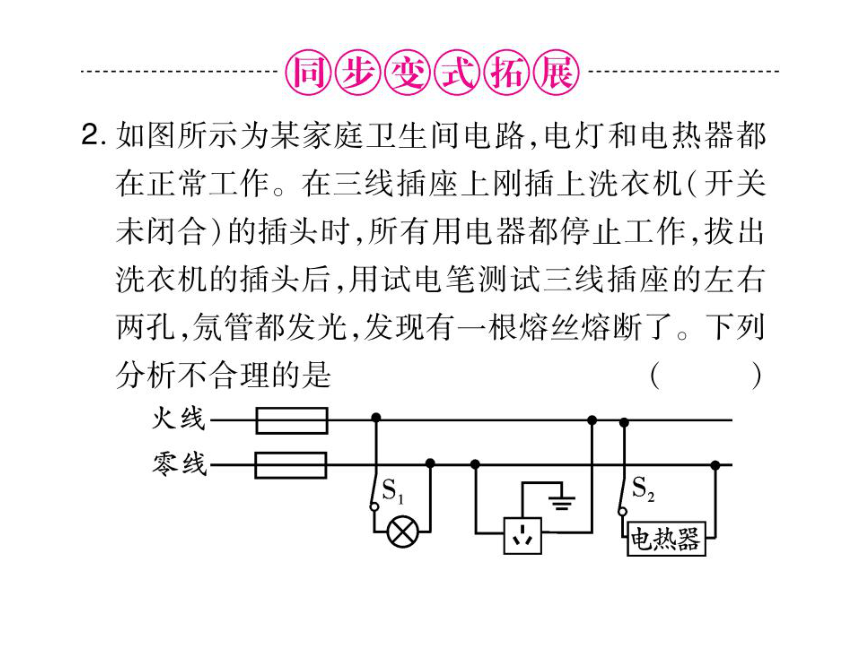

2.如图所示为某家庭卫生间电路,电灯和电热器都
在正常工作。在三线插座上刚插上洗衣机(开关
未闭合)的插头时,所有用电器都停止工作,拔出
洗衣机的插头后,用试电笔测试三线插座的左右
两孔,氖管都发光,发现有一根熔丝熔断了。下列
分析不合理的是
(B)
火线
零线
电热器
(第2题)

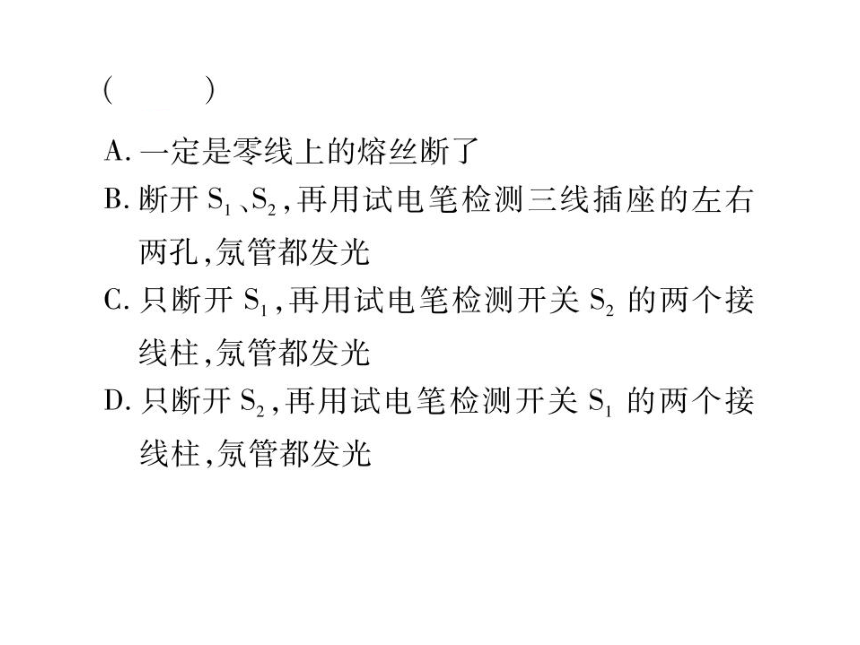

A.一定是零线上的熔丝断了
B.断开S、S2,再用试电笔检测三线插座的左右
两孔,氖管都发光
C.只断开S1,再用试电笔检测开关S2的两个接
线柱,氖管都发光
D.只断开S2,再用试电笔检测开关S1的两个接

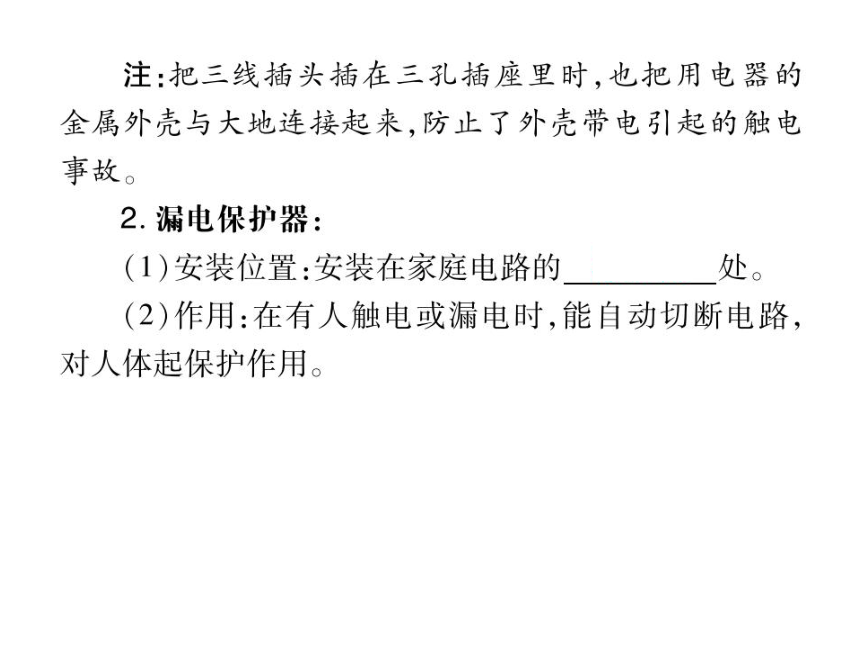

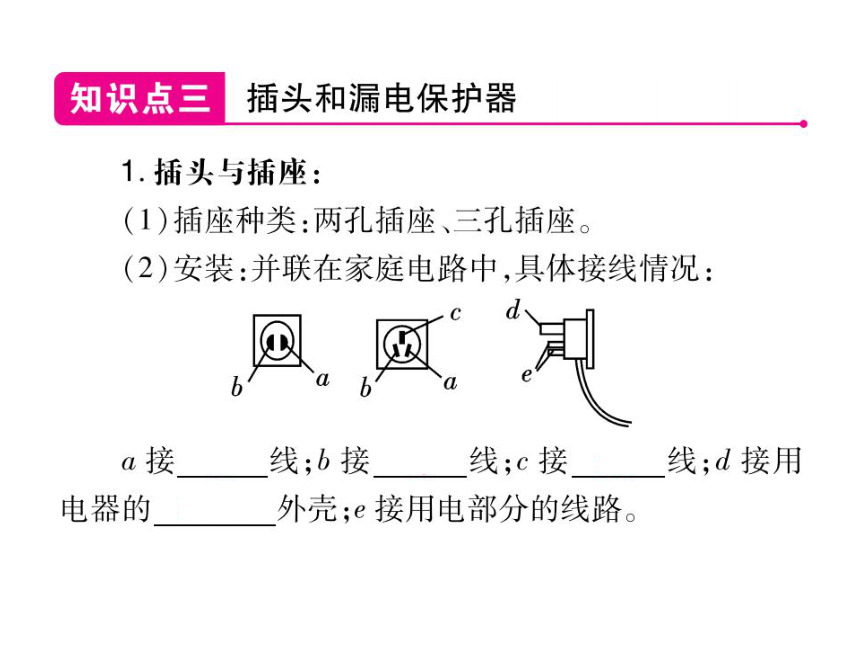

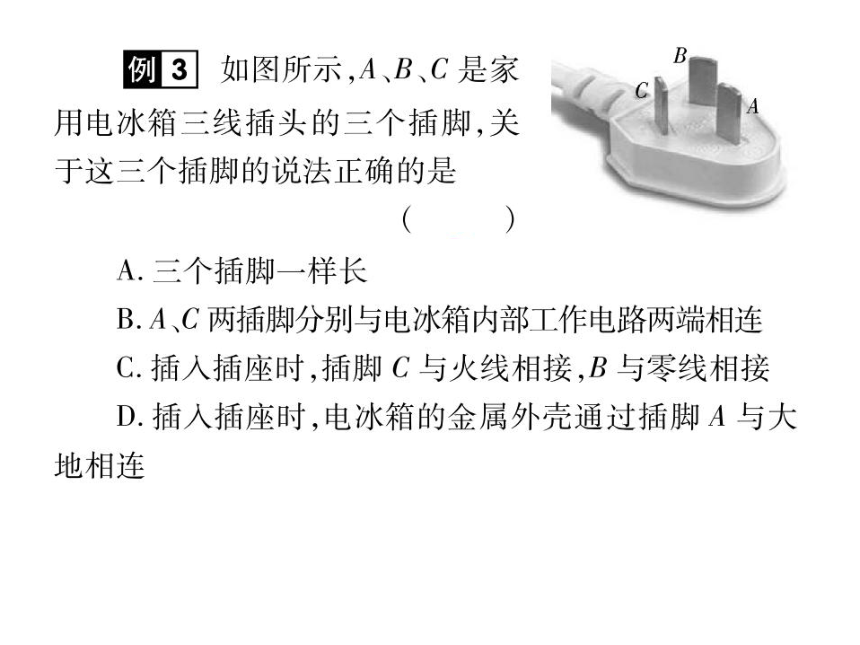

线柱,氖管都发光
