第3节安全用电
○高效学习平台

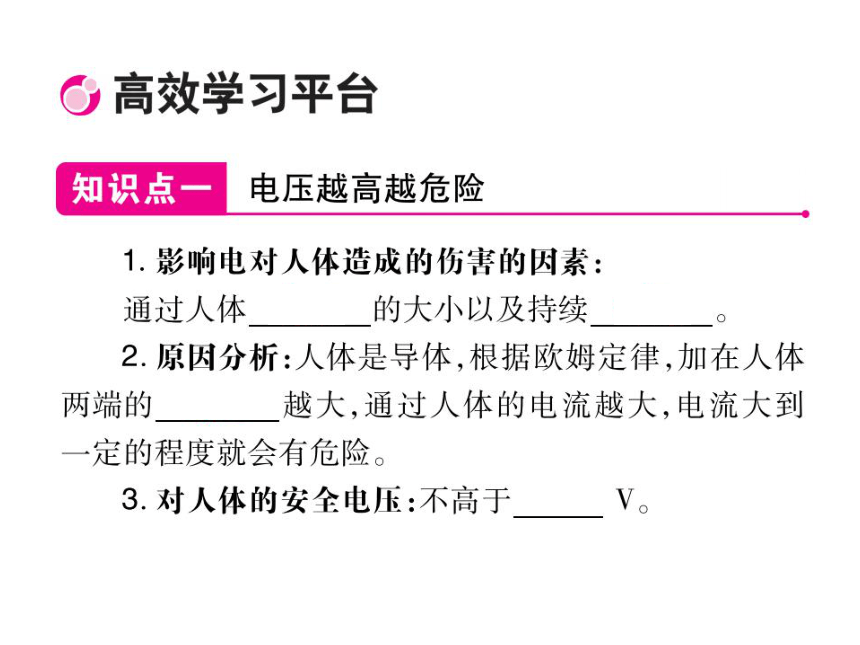

知识点一电压越高越危险
1.影响电对人体造成的伤害的因素:
通过人体电流的大小以及持续时间。
2.原因分析:体是导体,根据欧姆定律,加在人体
两端的电压越大,通过人体的电流越大,电流大到
定的程度就会有危险。
3.对人体的安全电压:不高于36V。

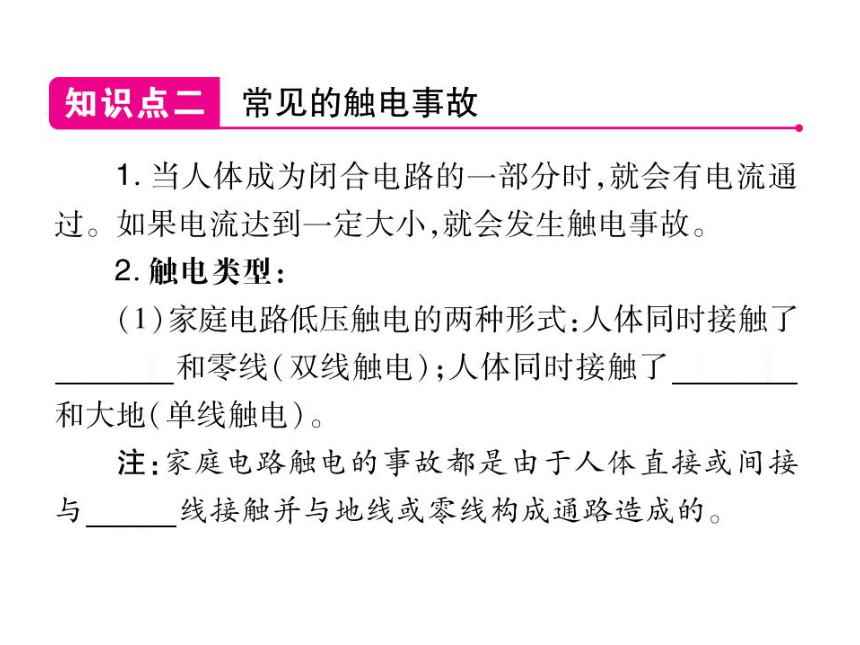

知识点二常见的触电事故
1.当人体成为闭合电路的一部分时,就会有电流通
过。如果电流达到一定大小,就会发生触电事故。
2.触电类型
(1)家庭电路低压触电的两种形式:人体同时接触了
火线和零线(双线触电);人体同时接触了火线
和大地(单线触电)。
注:家庭电路触电的事故都是由于人体直接或间接
与火线接触并与地线或零线构成通路造成的。

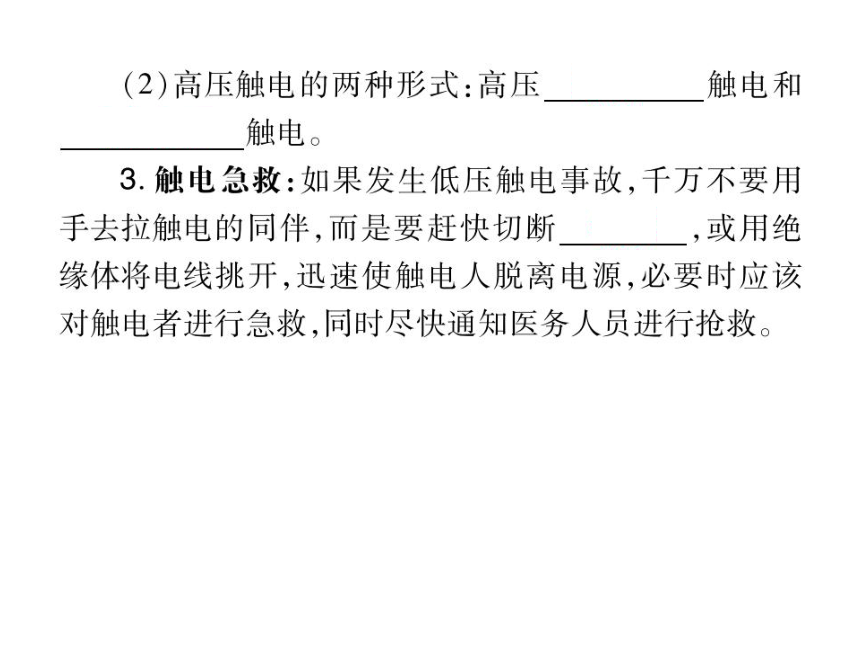

(2)高压触电的两种形式:高压电弧触电和
跨步电压触电
3.触电急救:如果发生低压触电事故,千万不要用
手去拉触电的同伴,而是要赶快切断电源,或用绝
缘体将电线挑开,迅速使触电人脱离电源,必要时应该
对触电者进行急救,同时尽快通知医务人员进行抢救

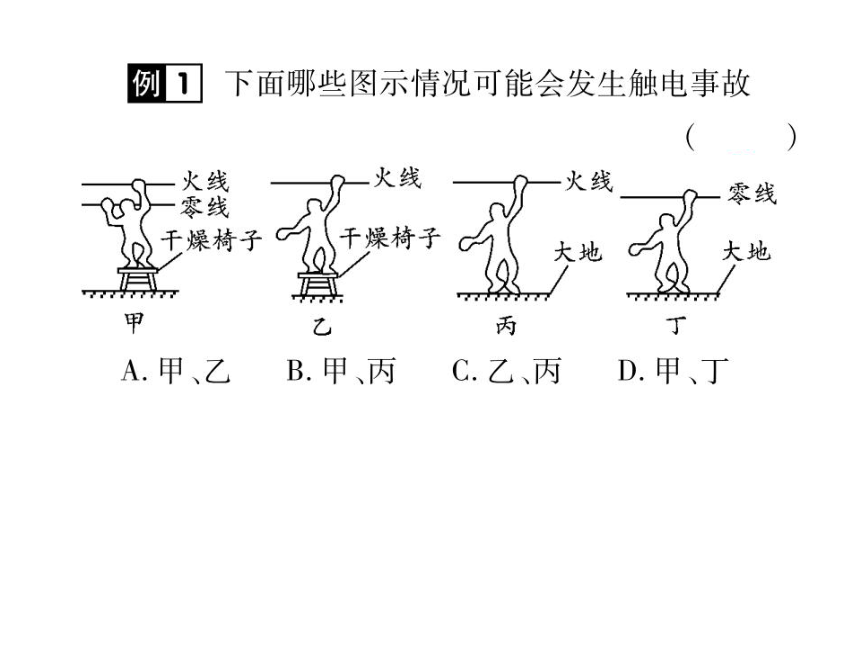

例门下面哪些图示情况可能会发生触电事故
B
火线
火线
火线
零线
零线
D干燥持子)千燥椅子
大地
大地
寡其
丙
丁
A.甲、乙B.甲、丙C.乙、丙D.甲
同步变式团展

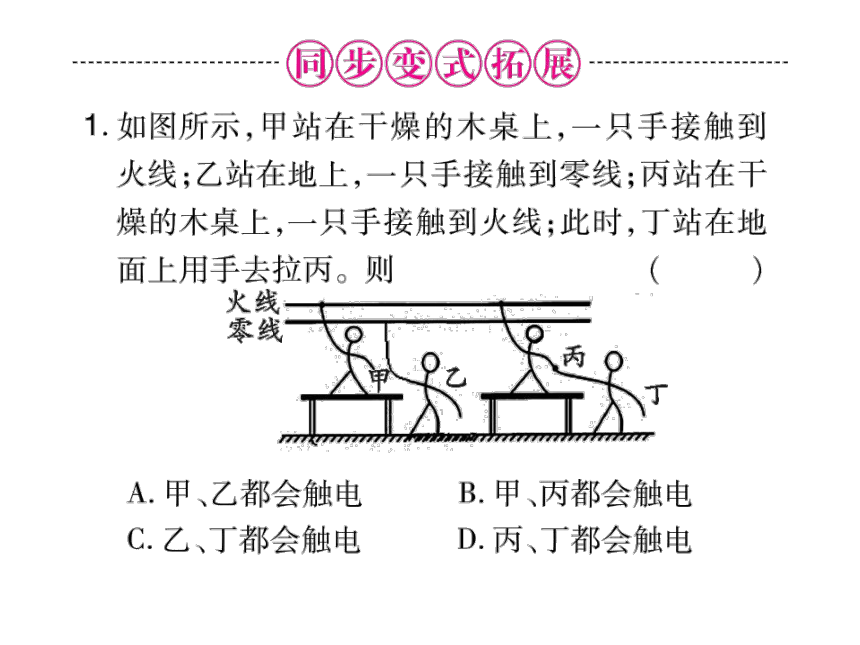

1.如图所示,甲站在干燥的木桌上,一只手接触到
火线;乙站在地上,一只手接触到零线;丙站在干
燥的木桌上,一只手接触到火线;此时,丁站在地
面上用手去拉丙。
火线
零线-。T
丙
乙
(第1题)
A.甲、乙都会触电
B.甲、丙都会触电
C.乙、丁都会触电
D.丙、丁都会触电

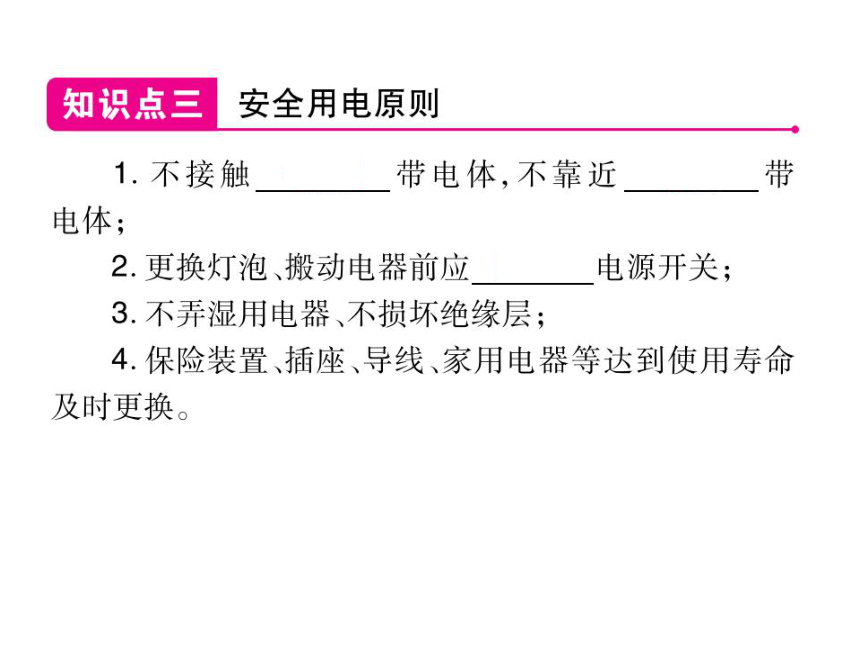

知识点三安全用电原则
不接触低压带电体,不靠近高压带
电体
2.更换灯泡、搬动电器前应断开电源开关;
3.不弄湿用电器、不损坏绝缘层;
4.保险装置、插座、导线、家用电器等达到使用寿命
及时更换。

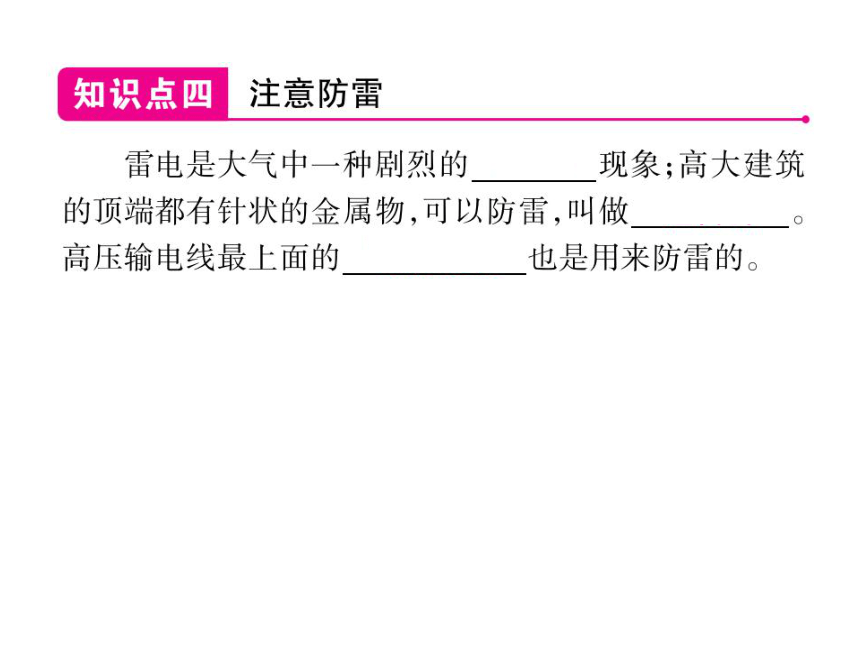

知识点四注意防雷
雷电是大气中一种剧烈的放电现象;高大建筑
的顶端都有针状的金属物,可以防雷,叫做避雷针
高压输电线最上面的两条导线也是用来防雷的

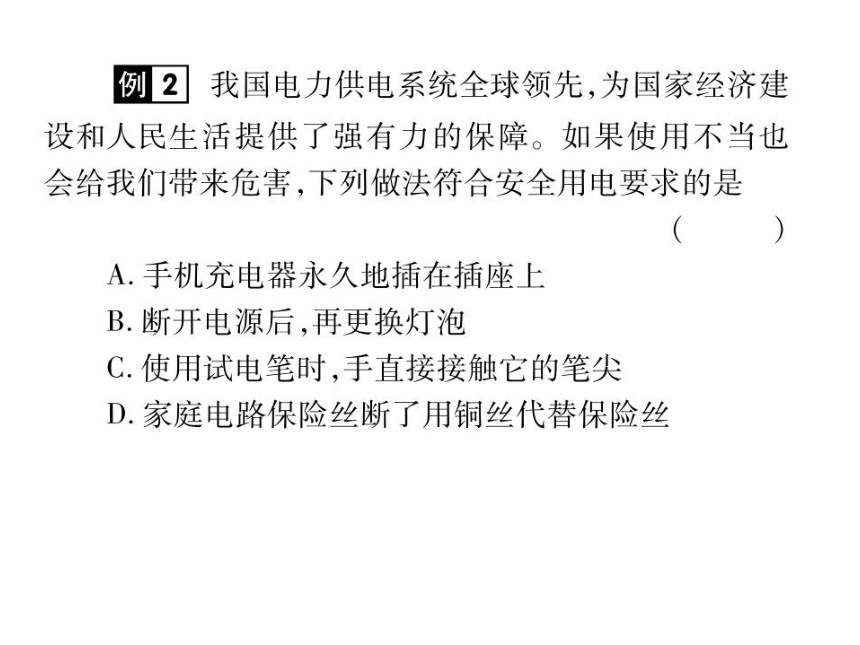

例2我国电力供电系统全球领先,为国家经济建
设和人民生活提供了强有力的保障。如果使用不当也
会给我们带来危害,下列做法符合安全用电要求的是
B
A.手机充电器永久地插在插座上
B.断开电源后,再更换灯泡
C.使用试电笔时,手直接接触它的笔尖
D.家庭电路保险丝断了用铜丝代替保险丝
同步变式拓
2.关于家庭电路的安全用电,下列说法正确的是
(B)
A.用电器电线绝缘皮破损了仍继续使用
B.不能用湿布擦拭与电源连通的用电器
C.在高压线附近放风筝
D.有金属外壳的家用电器,金属外壳不接地
