电磁铁电磁继电器
○高效学习平台
知识点一电磁铁
电磁铁
(1)定义:内部带有铁芯的通电螺线管。
(2)特点:有电流通过时才有磁性,没有电流时就失
去磁性。
拓展:当通电螺线管插入铁芯后,由于铁芯被磁化,产
生了与原螺线管磁场方向一致的磁场,因而磁性增强。
2.电磁铁的磁性
(1)影响电磁铁磁性强弱的因素
外形相同的线圈在线圈匝数一定时,通入的电流越
大,电磁铁的磁性越强;
在电流一定时,外形相同的螺线管线圈匝数越多,
电磁铁的磁性越强。
(2)电磁铁的优点
①磁性有无可由通、断电来控制
②磁性强弱可由电流大小或线圈匝数来控制
③磁极的转换可由电流方向来控制。
例口如图,闭合开关,将滑动变
阻器的滑片P向右移动时,弹簧测力计
的示数变小,则下列分析正确的是
A.电磁铁的上端为S极
B.电源左端为“+”极
P
C.断开开关,弹簧测力计的示数为零
电源
D.若滑动变阻器的滑片P不动,抽
去电磁铁铁芯,弹簣测力计的示数增大
间⑨②变式拓展
如图所示的电路,开关S接到
a后,小磁针静止时,左端是
N极。将开关S由a换到
b,调节滑动变阻器的滑片P,
保持电流表的示数不变,电磁
(第1题)
铁的磁性减弱(选填“增强”“减弱”或“不
变”)
知识点二电磁继电器
结构:由电磁铁、衔铁、弹簧、触点组
成。其工作电路由低压控制电路和高压工作电
路组成
2.实质:电磁继电器是利用低电压、弱电
流电路的通断,来间接地控制高电压、强电流
电路通断的装置。电磁继电器就是利用电磁铁来
控制工作电路的一种开关。
3.工作原理:当低电压加在接线柱D、E两端,电磁
铁通电具有磁性,把衔铁吸下,使触点B、C接触,工作电
路闭合,电磁铁断电时失去磁性,弹簧把衔铁拉起来切
断工作电路。
衔铁
B
弹多磁
C
簧么\铁
D
E

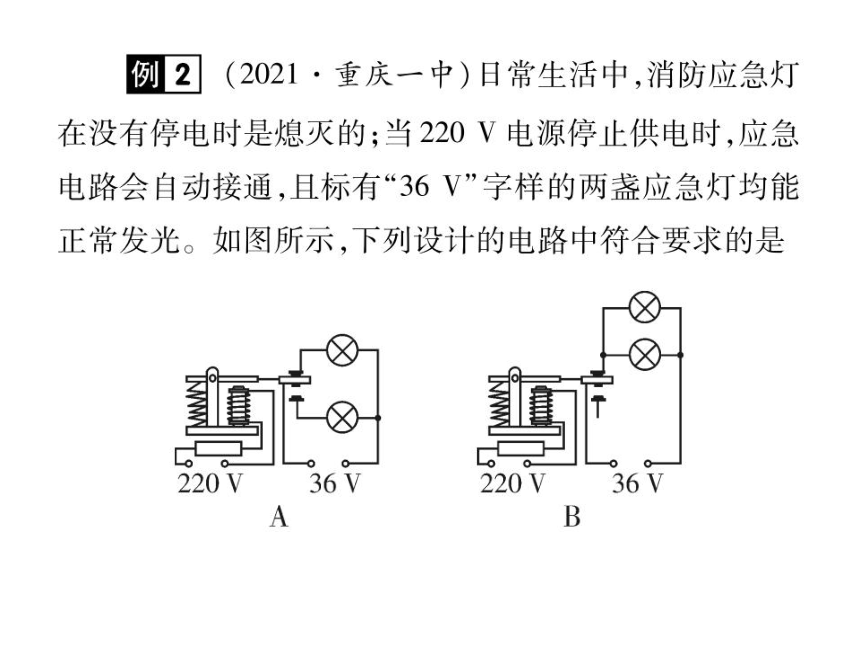

例2](2021·重庆一中)日常生活中,消防应急灯
在没有停电时是熄灭的;当220V电源停止供电时,应急
电路会自动接通,且标有“36V”字样的两盏应急灯均俞
正常发光。如图所示,下列设计的电路中符合要求的是
到隹
220V
36
220V
36
B
Q
220V
36
220V
36V
同步变式拓展园
2.如图所示是某同学连接
衔铁螺钉
的电铃电路。当开关闭
弹性片
合后,电路被接通,电磁
铁具有磁性_,衔铁电电磁铁
铃碗
被吸引,使小锤敲源
击铃碗发出声音,同时
第2题)
衔铁与螺钉脱离接触,电路断开,电磁铁
失去磁性,小锤在弹性片的作用下又恢复到
使电路接通的状态。
