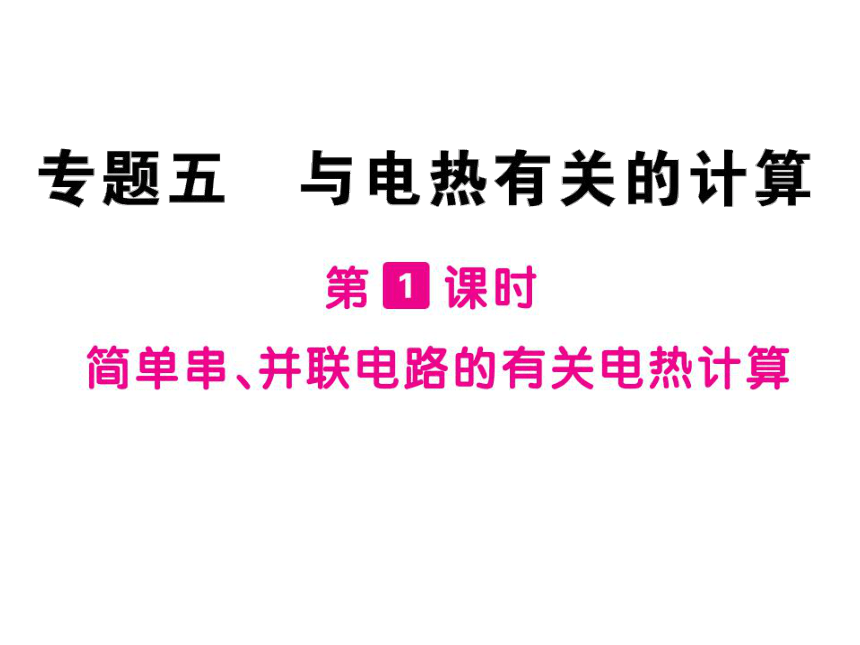

专题五与电热有关的计算
第1课时
简单串、并联电路的有关电热计算

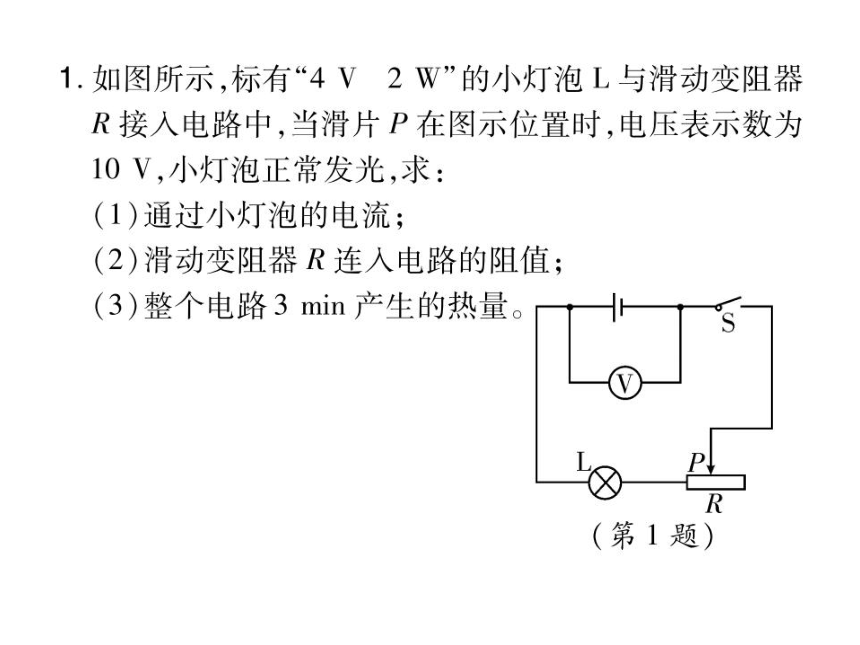

1.如图所示,标有“4V2W”的小灯泡L与滑动变阻器
R接入电路中,当滑片P在图示位置时,电压表示数为
10V,小灯泡正常发光,求:
(1)通过小灯泡的电流
(2)滑动变阻器R连入电路的阻值
3)整个电路3min产生的热量。
R
(第1题)
(1)通过小灯泡的电流;
解:由电路图可知,滑动变阻器与
灯泡串联,电压表测电源的
电压。
(1)小灯泡正常发光,通过的电
流为
2
W
0.5A
U
4V
(2)电源电压:U=10V
变阻器两端的电压
UM=10V-4V=6
V
变阻器连入电路的阻值
6
V
R
129
滑0.5A
(3)整个电路3min产生的热量
Q=UI=10V×0.5A×3×60s=900J
(2)滑动变阻器R连入电路的阻值;
(3)整个电路3min产生的热量

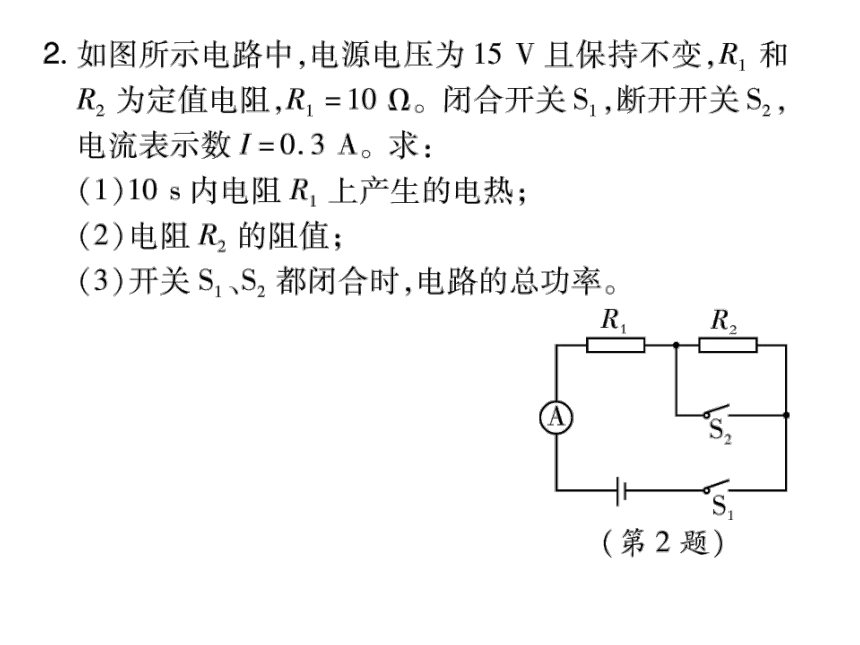

2.如图所示电路中,电源电压为15V且保持不变,R1和
R2为定值电阻,R1=109。闭合开关S1,断开开关
电流表示数Ⅰ=0.3A。求
(1)10s内电阻R1上产生的电热
(2)电阻R2的阻值;
(3)开关S1、S2都闭合时,电路的总功率。
解:(1)由图知,闭合开关S1,断
R
R
开开关S2,R1与R2串联,电
流表测电路中的电流,则10s④
内电阻R1上产生的电热
Q1=R1t=(0.3A)2×109
10s=9
(第2题)
(2)闭合开关S1,断开开关S2,R1与R2串联,电路的
总电阻
U
15
V
R
509
0.3A
电阻R2的阻值:R2=R-R1=509-109=409
(3)开关S1、S2都闭合时,电路为R1的简单电路,则电
路的总功率
15V
22.5w
R
10g
(2)电阻R2的阻值
(3)开关S1、S2都闭合时,电路的总功率。

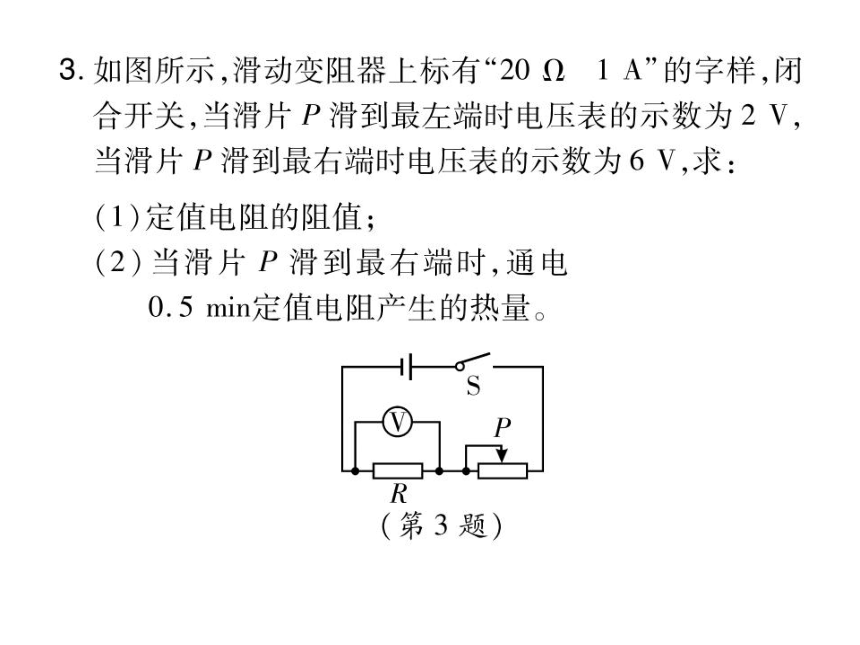

3.如图所示,滑动变阻器上标有“20Ω1A”的字样,闭
合开关,当滑片P滑到最左端时电压表的示数为2V,
当滑片P滑到最右端时电压表的示数为6V,求
(1)定值电阻的阻值;

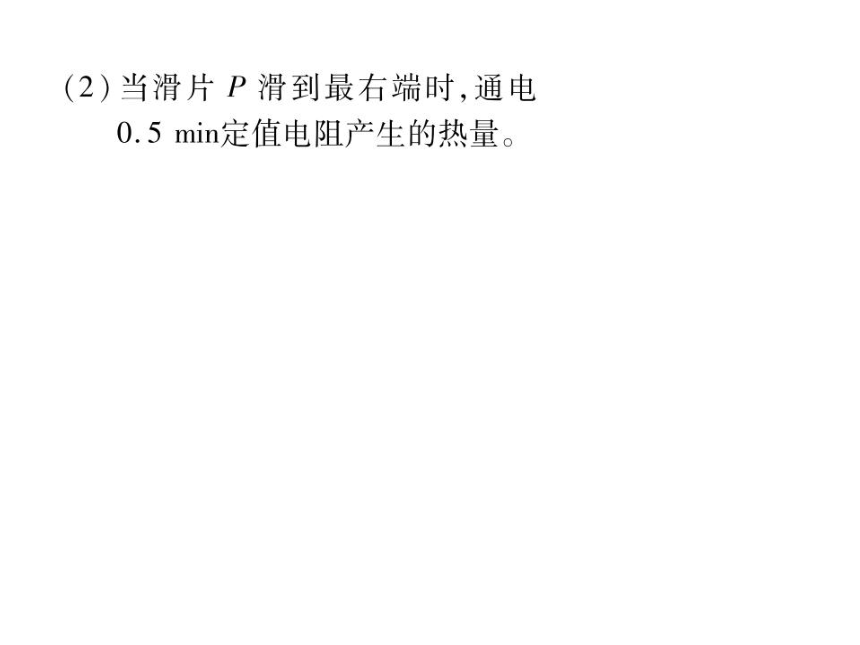

(2)当滑片P滑到最右端时,通电
0.5min定值电阻产生的热量
R
(第3题)

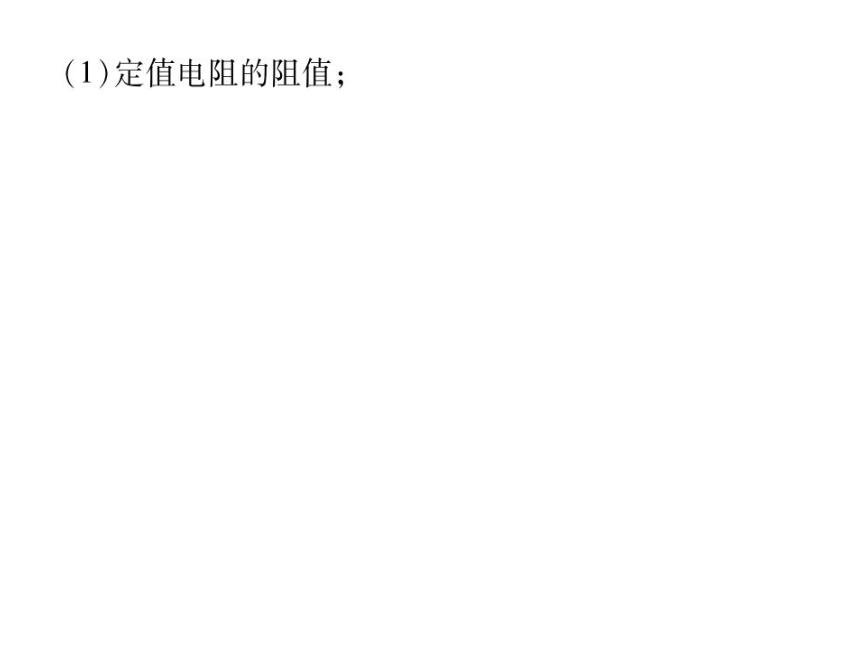

(1)定值电阻的阻值;
解:(1)由图知,定值电阻R与变阻
器串联,电压表测定值电阻两端
的电压,滑片P在最右端时,变阻器连入电路的阻
值为0,此时电路为定值电阻的简单电路,所以电
源电压:U=U=6V
P在最左端时,变阻器连入阻值最大,2=l,由I
R
可得
R=,即2V_6V-2V
R
209
解得:R=109
