第
电动机
○高效学习平台
知识点一磁场对通电导线的作用
通电导线在磁场中要受到力的作用,力的方
向跟电流的方向
磁感线的方向都有关系。
2.当电流的方向或者磁感线的方向变得相反时,通
电导线受力的方向也变得相反;当电流方向和磁感
线方向都变得相反时,通电导线受力方向不变

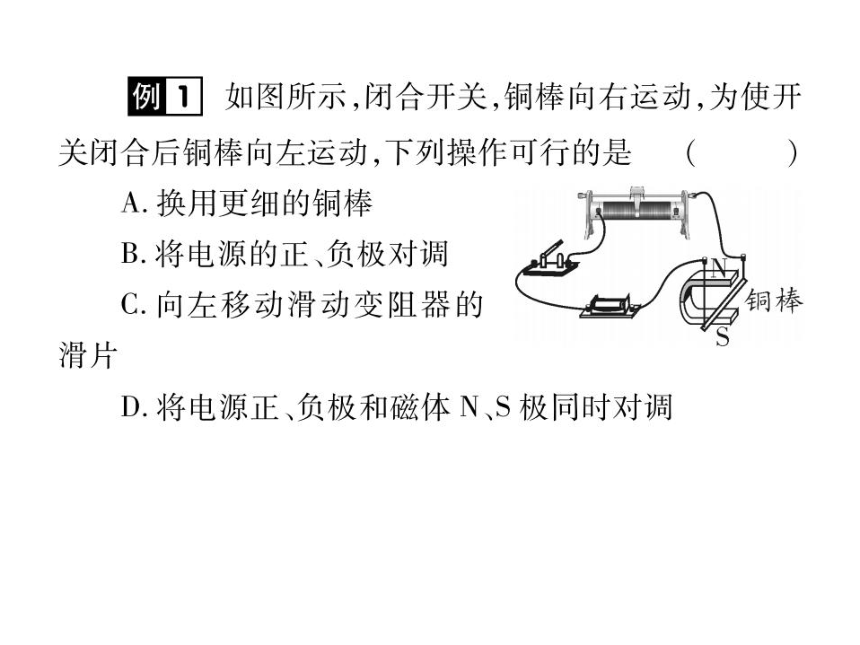

例门如图所示闭合开关,铜棒向右运动,为使开
关闭合后铜棒向左运动,下列操作可行的是(B)
A.换用更细的铜棒
B.将电源的正、负极对调
C.向左移动滑动变阻器的
铜棒
滑片
D.将电源正、负极和磁体N、S极同时对调
同步②式团展

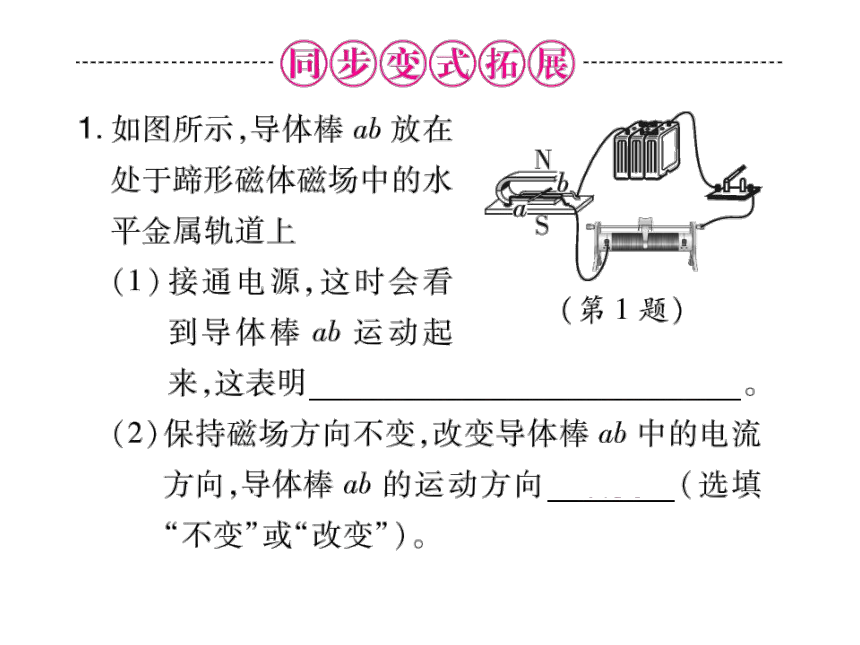

如图所示,导体棒mb放在
处于蹄形磁体磁场中的水
平金属轨道上
(1)接通电源,这时会看
到导体棒mb运动起
第1题)
来,这表明磁场对通电导体有力的作用。
(2)保持磁场方向不变,改变导体棒ω中的电流
方向,导体棒ωb的运动方向改变(选填
“不变”或“改变”)。
知识点二电动机
1.原理:电动机是根据通电线圈在磁场中因受力
转动的原理制成的,是将电能转化为机械能
的装置。
2.构造:电动机是由转子(能够转动的部分)和
定子(固定不动的部分)两部分组成的。
3.换向器
(1)结构:由两个铜制半环构成,两者彼此绝缘
(2)换向器的作用:每当线圈转过平衡位置时,
能自动改变线圈中电流的方向,使线圈连续转动。
注:平衡位置是指通电线圈的平面与磁感线垂直的
位置。
4.改变电动机转动方向的方法:改变电流方向
(交换电源接线)或改变磁感线方向(对调磁极)。
例2线圈mb转动过程中经过图甲、乙位置时
导线ab所受磁场力的方向
(B)
换向器
换向器
电刷
电刷

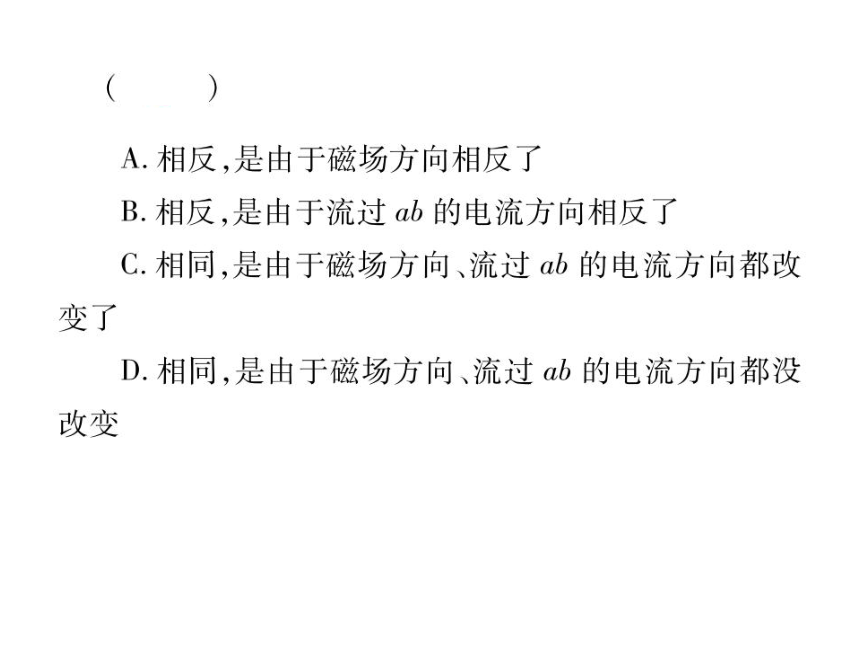

A.相反,是由于磁场方向相反了
B.相反,是由于流过ab的电流方向相反了
C.相同,是由于磁场方向、流过ab的电流方向都改
变了
D.相同,是由于磁场方向、流过ab的电流方向都没
改变
间步②试式拓展
2.一台组装齐全的直流电动机模型,接通电源后电
动机不转,用手拨一下转子后,线圈就正常转动
起来,则开始时电动机模型不转的原因可能是
A.线圈内部断路
B.磁铁磁性太强或线圈中电流太大
C.电刷和换向器接触不良
D.线圈正好处于平衡位置
3.如图所示为小玲和小辉同学制作的直流电动机
模型。他们用回形针做成两个支架,分别与电池
的两极相连。用漆包线绕一个矩形线圈,以线圈
引线为轴,并用小刀刮去轴的一端的全部漆皮,
另一端只刮去上半周漆皮,将线圈放在支架上,
磁体放在线圈下面。闭合开关且用手轻推一下线
圈,线圈就会不停地转动起来。
