章末整理与复
⑦考点突破
考点一磁现象、磁场
1.小红梳理反思了“磁场和磁感线”相关知识,她归纳整
理如下,其中正确的有
①磁场看不见摸不着,但是可以借助小磁针感知它的
存在
②磁感线是磁体周围空间实际存在的曲线
③磁感线是铁屑组成的
④地磁场的磁感线是从地球南极附近发出回到北极
附近
A.①④
B.②③
⑦考点突破

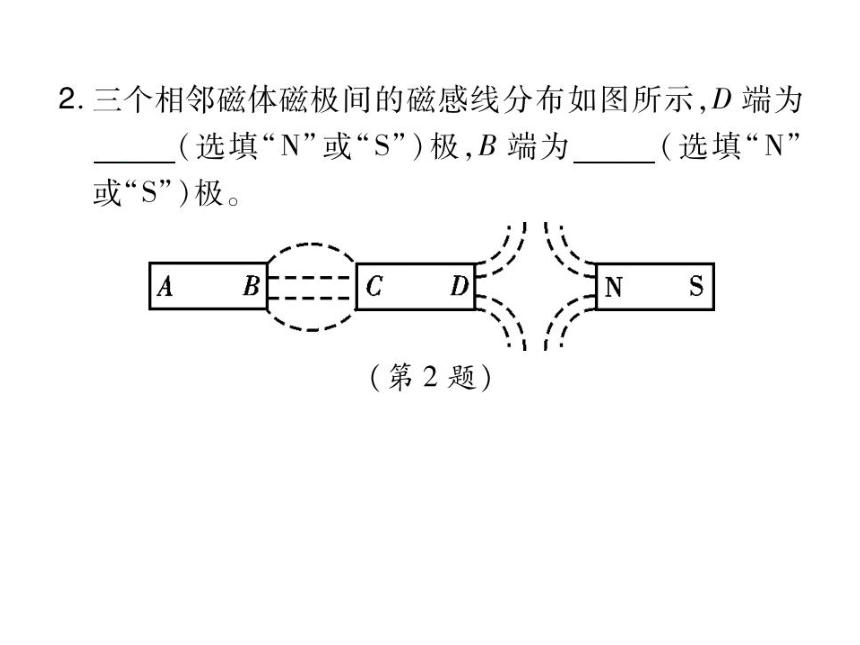

2.三个相邻磁体磁极间的磁感线分布如图所示,D端为
N(选填“N”或“S”)极,B端为N(选填“N
或“S”)极。
(第2题

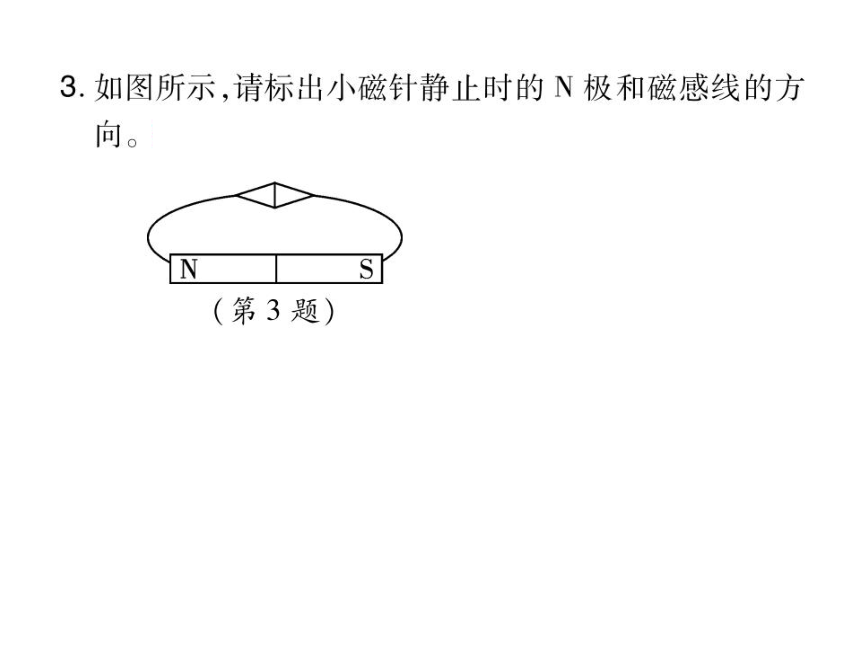

3.如图所示,请标出小磁针静止时的N极和磁感线的方
向。如答案图所示
IN
S
(第3题)
(答案图)
考点二电生磁与电磁铁

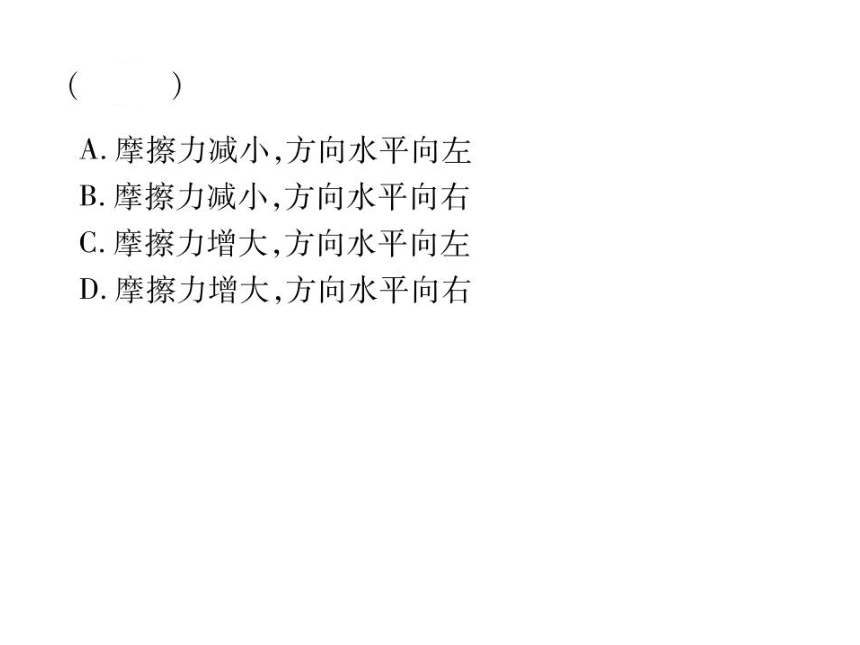

4.如图所示,一条形磁铁静止在粗糙的水平桌面上,通
电螺线管与条形磁铁处于同一水平面上,并靠近。开
关闭合后,滑片P向下滑动的过程中,条形磁铁始终
保持静止。对条形磁铁所受摩擦力的判断,下列说法
中正确的是
D)
▲▲▲▲▲
A.摩擦力减小,方向水平向左
B.摩擦力减小,方向水平向右
C.摩擦力增大,方向水平向左
D.摩擦力增大,方向水平向右

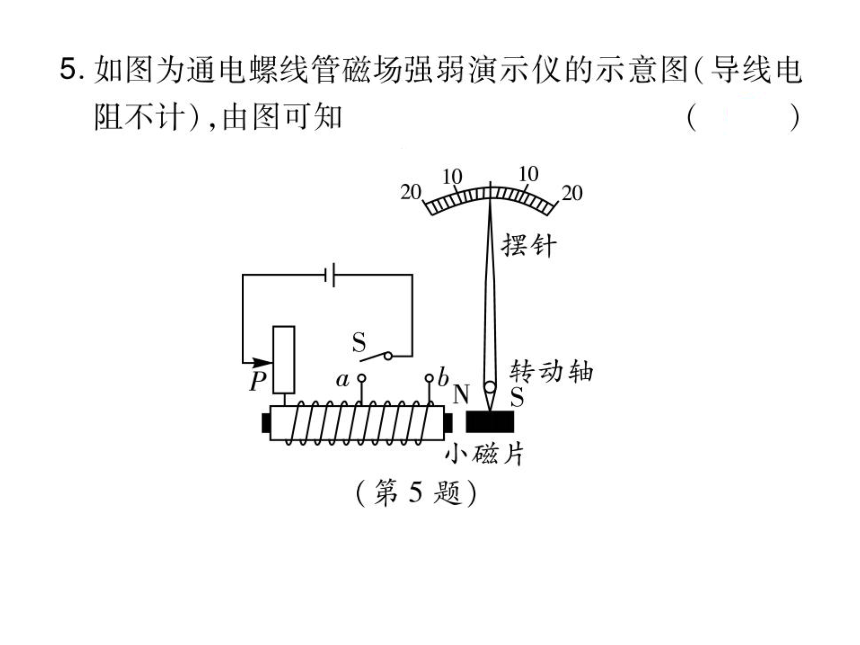

5.如图为通电螺线管磁场强弱演示仪的示意图(导线电
阻不计),由图可知
A.当开关S接a点时,仪表指针向右偏转
B.当开关S接a点且滑片P向下移动时,仪表示数变小
10
或mmmm
20
摆针
b、转动轴
小磁片
(第5题)

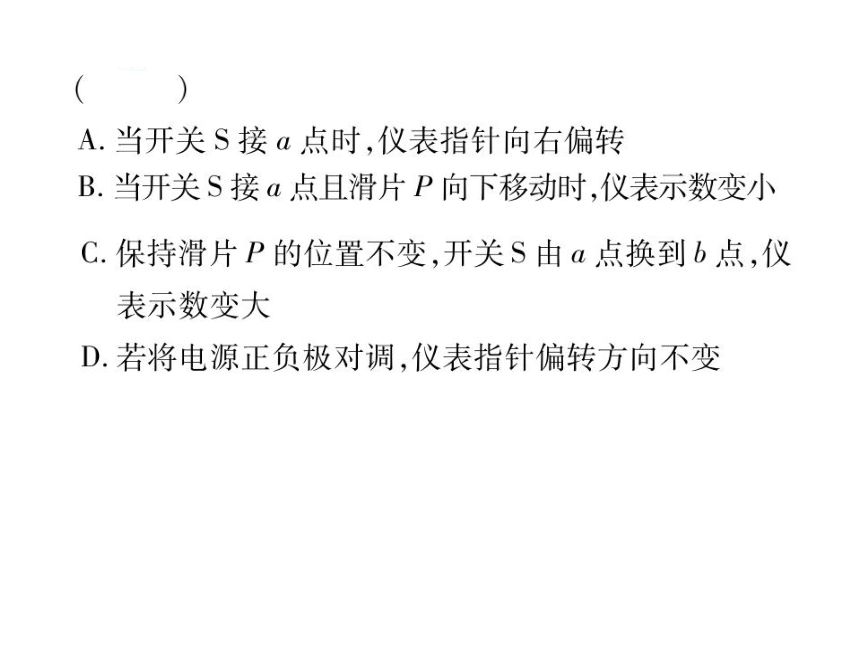

A.当开关S接a点时,仪表指针向右偏转
B.当开关S接a点且滑片P向下移动时,仪表示数变小
C.保持滑片P的位置不变,开关S由a点换到b点,仪
表示数变大
D.若将电源正负极对调,仪表指针偏转方向不变

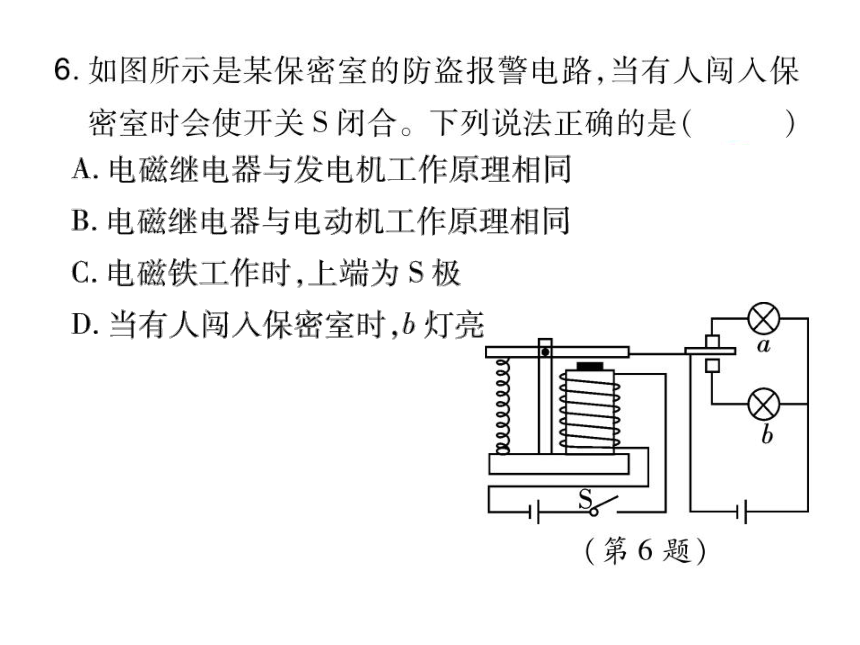

6.如图所示是某保密室的防盜报警电路,当有人闯入保
密室时会使开关S闭合。下列说法正确的是(D
(第6题)
A.电磁继电器与发电机工作原理相同
B.电磁继电器与电动机工作原理相同
C.电磁铁工作时,上端为S极
D.当有人闯入保密室时,b灯亮
7.探究“通电螺线管的磁场方向”后,小蛮总结出一条规
则:如图所示,如果电路沿着猴子右臂弯曲的方向,那
么猴子左手指的那一端就是螺线管的N极;对
个已制好的电磁铁,可以通过电路的通断来控制
电磁铁磁性的有无。
(第7题)
8.如图所示,闭合开关使螺线管通电,A螺线管的上端相
当于磁体的N极,可以观察到左边弹簧伸长
右边弹簧缩短。(后两空均选填“伸长”“不变”或
缩短”
左
铁棒
国体
B
(第8题
