第
16
章电压电阻
第1节电压
○高效学习平台

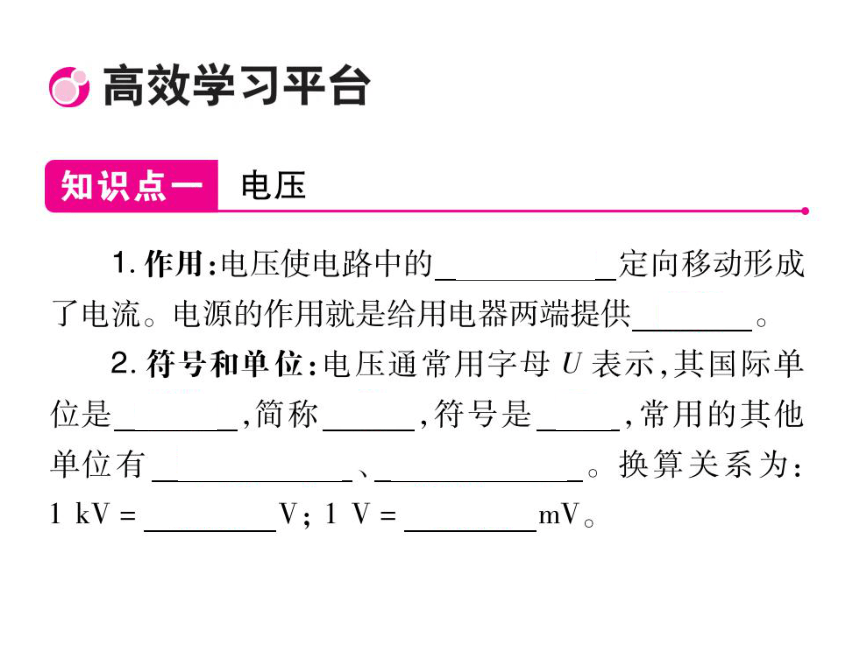

知识点一电压
作用:电压使电路中的自由电荷定向移动形成
了电流。电源的作用就是给用电器两端提供电压。
2符号和单位:电压通常用字母U表示,其国际单
位是伏特,简称伏,符号是V,常用的其他
单位有千伏(kV
毫伏(mV)。换算关系为
1kV=1000V:1V=1000mV

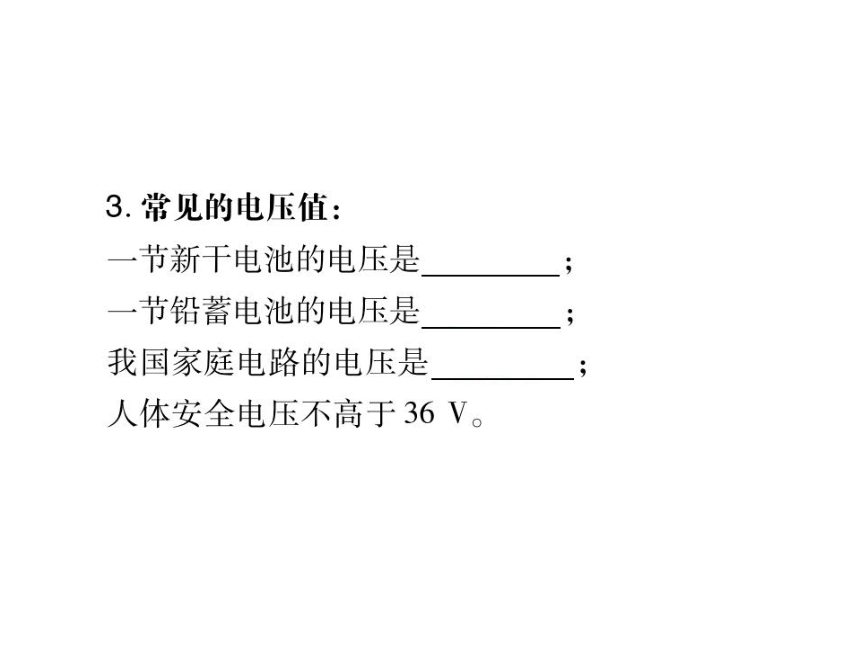

3.常见的电压值
节新干电池的电压是1.5V;
节铅蓄电池的电压是2V
我国家庭电路的电压是220V;
人体安全电压不高于36V
例门下列有关说法错误的是
A.电源是提供电压的装置
B.电压是形成电流的原因
C.电流是电荷的定向移动形成的
D.电路两端只要有电压就一定有电流
间变武

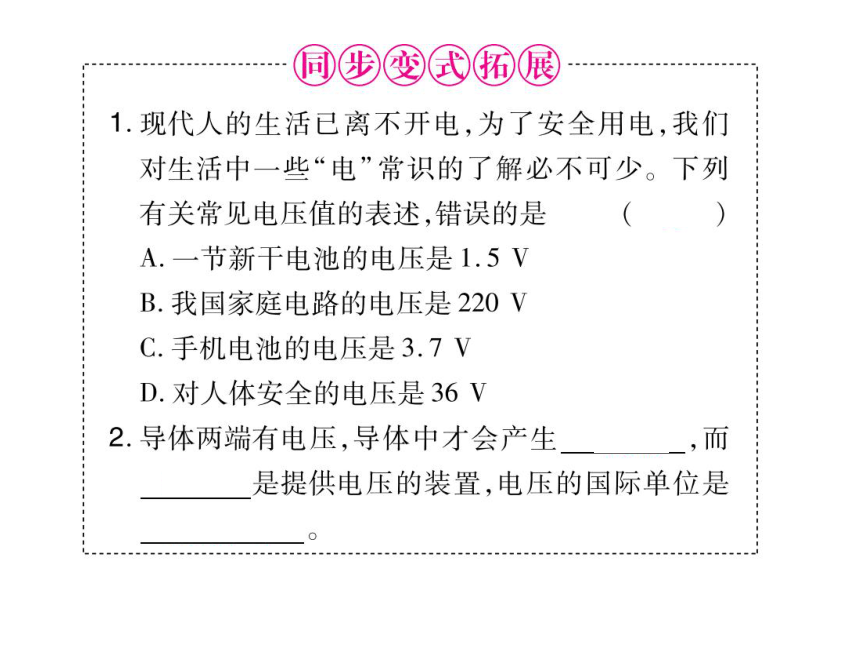

1.现代人的生活已离不开电,为了安全用电,我们
对生活中一些“电”常识的了解必不可少。下列
有关常见电压值的表述,错误的是
A.一节新干电池的电压是1.5V
B.我国家庭电路的电压是220V
C.手机电池的电压是3.7V
D.对人体安全的电压是36V
2.导体两端有电压,导体中才会产生电流,而
电源是提供电压的装置,电压的国际单位是
伏特(V)。

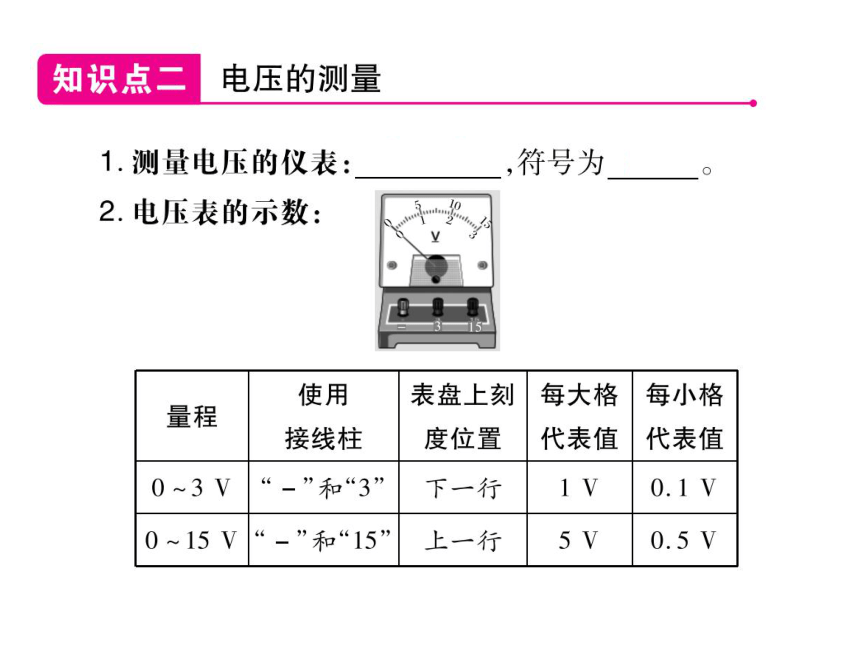

知识点二电压的测量
测量电压的仪表:电压表,符号为①
2电压表的示数:
使用表盘上刻每大格每小格
量程
接线柱度位置代表值代表值
0~3V
和“3”下一行
0.1V
0~15V“-”和“15”上一行
5V「0.5V
--
15

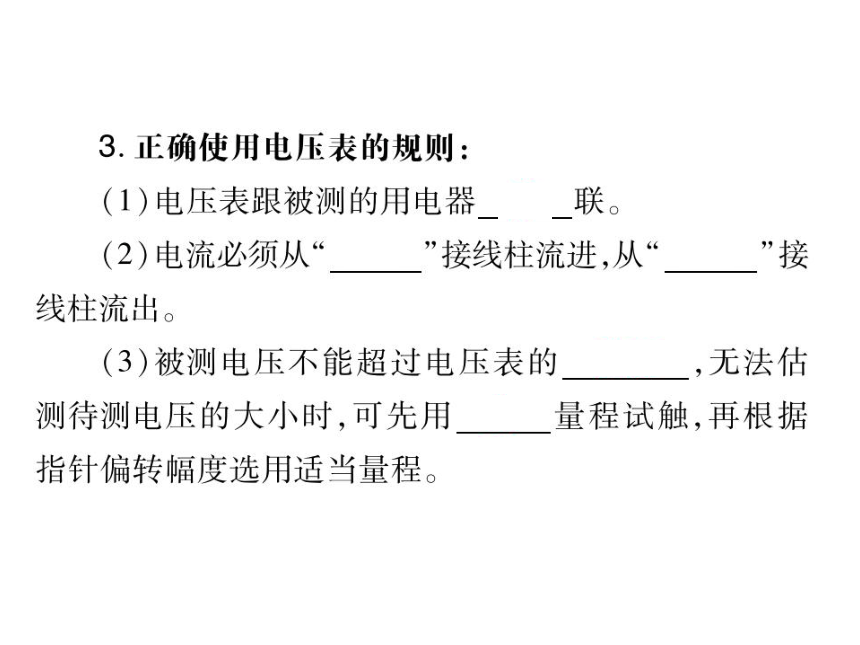

3.正确使用电压表的规则
(1)电压表跟被测的用电器并联。
(2)电流必须从“+”接线柱流进,从“
接
线柱流出。
(3)被测电压不能超过电压表的量程,无法估
测待测电压的大小时,可先用大量程试触,再根据
指针偏转幅度选用适当量程。

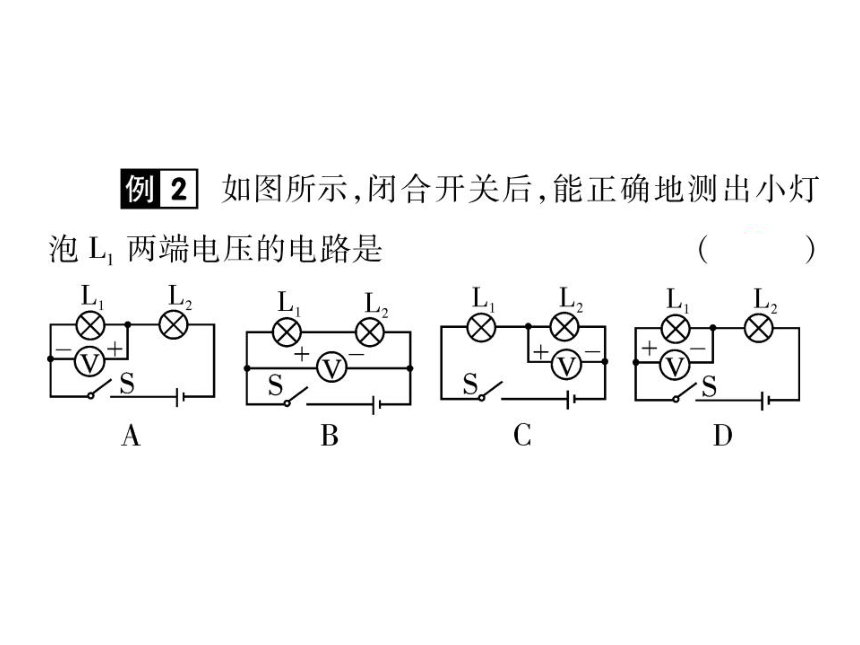

例2]如图所示,闭合开关后,能正确地测出小灯
泡L1两端电压的电路是
∝—
8
①
A
B
C

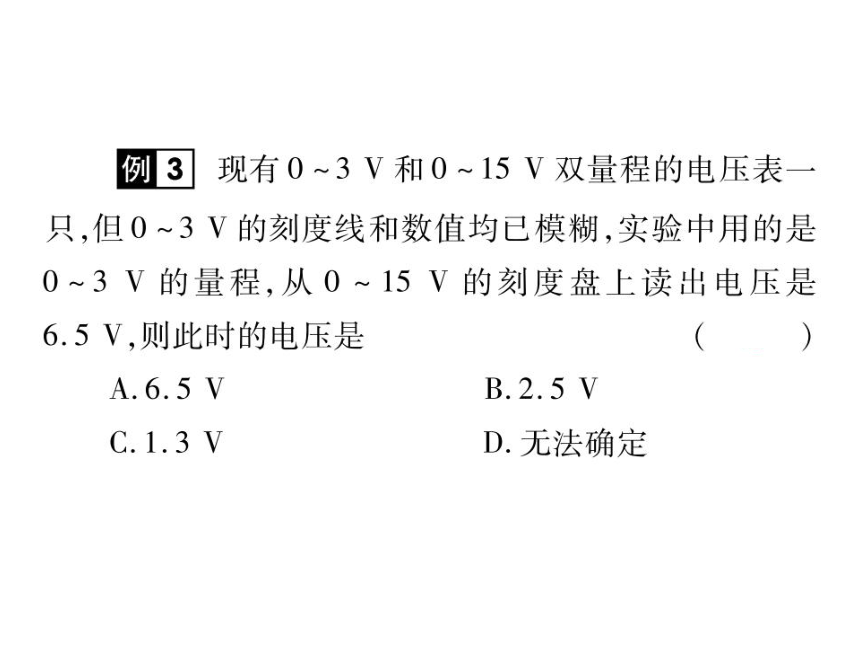

例3]现有0~3V和0~15V双量程的电压表
只,但0~3V的刻度线和数值均已模糊,实验中用的是
0~3V的量程,从0~15V的刻度盘上读出电压是
6.5V,则此时的电压是
(C)
A.6.5V
B.2.5V
C.1.3V
D.无法确定
同②变式拓展
3.如图所示的电压表,若选用的是0~3V的量程
则读数为2.6V;若选用的是0~15V的量程
则读数为13V。
10
15
2
315
(第3题)
4.(2021·重庆八中)如图所示电路中,要使电阻
R1、R2并联,甲、乙应该接入的是
A.闭合开关S,甲接电压表,乙接电流表
B.闭合开关S,甲接电流表,乙接电压表
C.断开开关S,甲接电压表,乙接电流表
D.断开开关S,甲、乙都接电流表
