2021-2022学年人教版九年级物理习题课件 第17章 章末整理与复习(共53张PPT)

(共53张PPT)
章末整理与复习
⑦考点突破
考点一欧姆定律的理解及简单计算
由欧姆定律公式Ⅰ=变形得R=,对此,下列说法
R
中正确的是
A.加在导体两端的电压越大,则导体的电阻越大
B.导体的电阻跟导体两端的电压和通过的电流无关
C.当导体两端的电压为零时,导体的电阻也为零
D.通过导体的电流越大,则导体的电阻越小

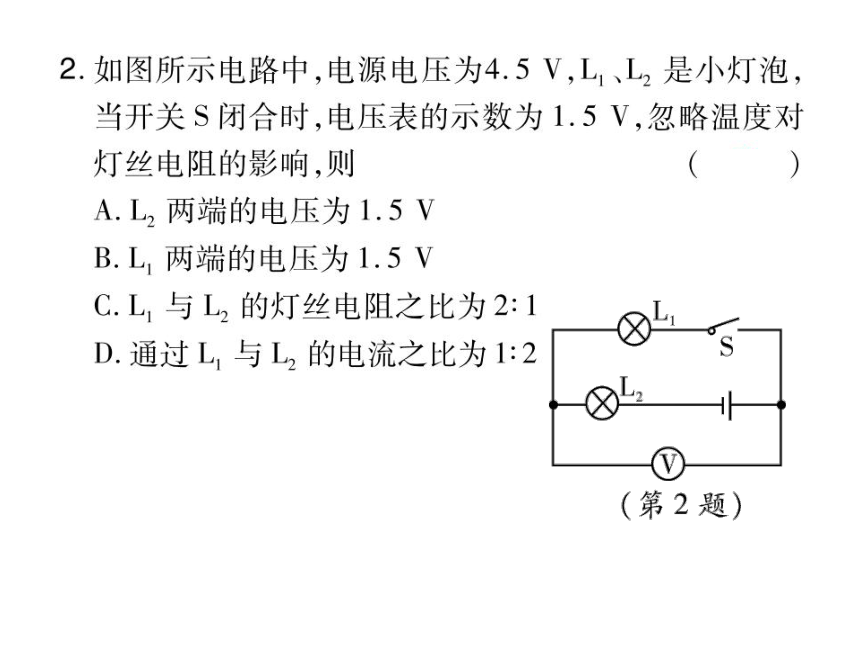

2.如图所示电路中,电源电压为4.5V,L1、L2是小灯泡,
当开关S闭合时,电压表的示数为1.5V,忽略温度对
灯丝电阻的影响,则
(B)
A.L2两端的电压为1.5V
B.L1两端的电压为1.5V
C.L1与L2的灯丝电阻之比为2
D.通过L1与L2的电流之比为1:2
(第2题)

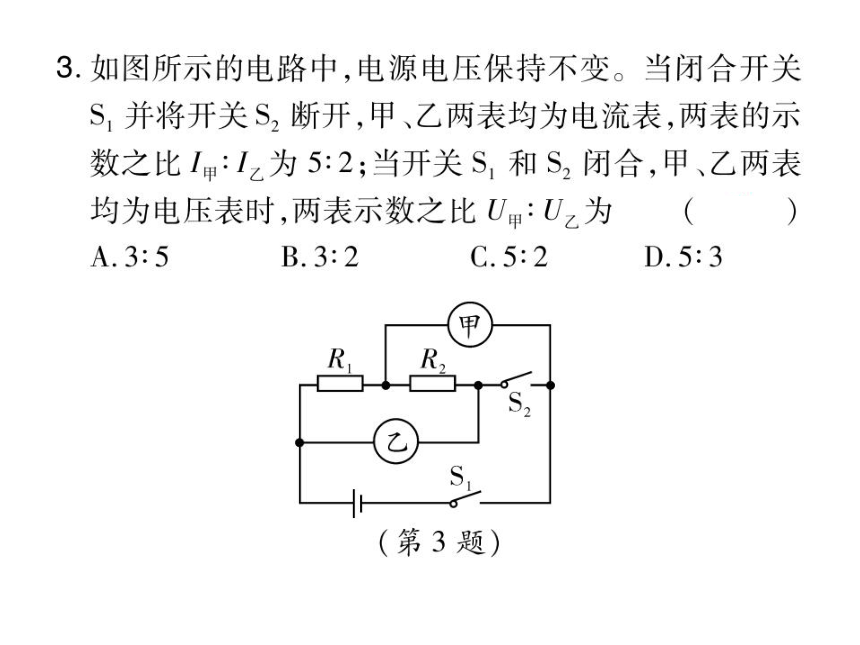

3.如图所示的电路中,电源电压保持不变。当闭合开关
并将开关S2断开,甲、乙两表均为电流表,两表的示
数之比l甲:/为5:2;当开关S1和S2闭合,甲、乙两表
均为电压表时,两表示数之比U甲:U乙为
A
A.3:5
B.3:2
C.5:2
D.5:3
R
欠(
(第3题)
4.当某导体两端电压是3V时,通过它的电流是0.2A
该导体的电阻是159;当它两端电压为0时,该导
体的电阻为159。
5.一个电压恒定的电源,在其两端只接一只电阻值为
129的电阻R1,电流是0.5A。如果在电阻R1两端并
联一个电阻值为89的电阻R2,并联电路的总电流为
25A。若将R2改为与R1串联在原电路中,电
路中电流为0.3A
6.如图甲所示的电路中,电源电压保持不变,R0为定值
电阻,R为滑动变阻器。闭合开关S后,在移动滑片P
的过程中,电流表的示数Ⅰ与R的阻值关系如图乙所
示,电压表的示数U与R的阻值关系如图丙所示,则
R0的阻值为109,电源电压为12V。
Ⅰ/A
U/V
R
0.4
R
020
R/9030R/g
丙
解析:由电路图可知,R与R0串联,电压表测R。两端的
电压,电流表测电路中的电流。由图乙可知,电源电压
U=l1(R0+R1)=0.4A×(R0+209)。由图丙可知
3
V
电源电压:U=12(R0+R1")
RnX(R0+3092),因电
源电压不变,所以0.4A×(R0+200、3×(R
309),解得:R0=109,R0=-2.59(舍去),电源
电压U=1(R0+R1)=0.4A×(109+209)=12V
7.小林用一个电流表和一个阻值为109的电阻R。来测
某未知电阻R的阻值,设计了如图所示的电路,在只
闭合S的情况下,电流表的示数为0.6A;在同时闭合
S1时,电流表的示数为0.9A,电源电压不变。求:
1)电源电压
Ro
(2)电阻R的阻值。
解:(1)只闭合S时,电路为R0
R
的简单电路。
电源电压:U=I0R0=0.6A
(第7题)
109=6V
