欧姆定律实验重难点分析
类型一基础实验+选择滑动变阻器
探究电流与电压的关系。
【实验器材】电压表、电流表、三种不同规格的滑动变
阻器(A:“1091.5A”、B:“2091A”、C:“509
1A”)、开关、新干电池三节、定值电阻R=109、导线
若干。
【制定计划与设计实验】
(1)请依照如图甲所示的电路图,用笔画线代替导线
将图乙中电路连接完整,要求滑动变阻器的滑片
P向左滑时,电流表示数变大,导线不能交叉。
答案如图所示
P
355
R
633
彡
属

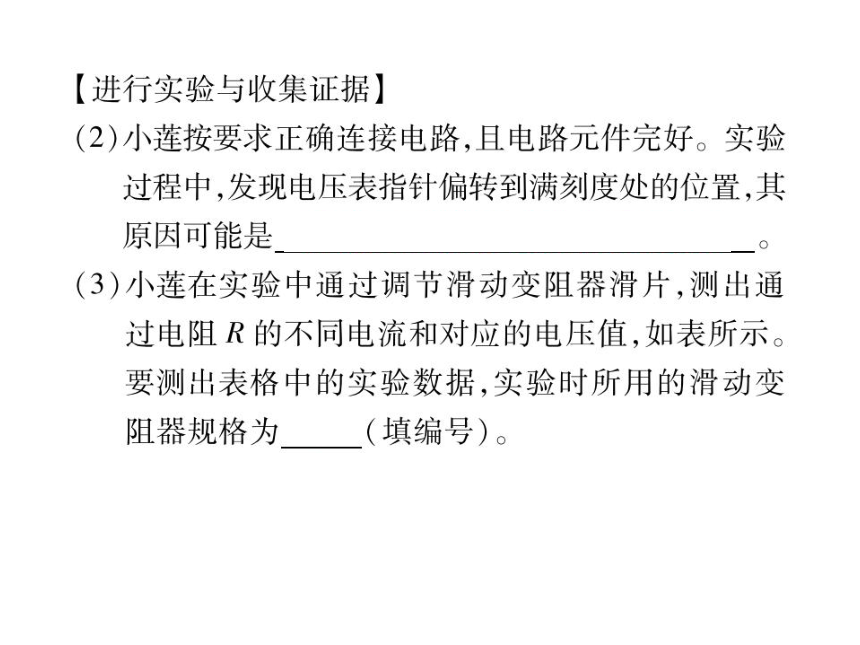

【进行实验与收集证据】
(2)小莲按要求正确连接电路,且电路元件完好。实验
过程中,发现电压表指针偏转到满刻度处的位置,其
原因可能是滑动变阻器接入电路的阻值过小。
(3)小莲在实验中通过调节滑动变阻器滑片,测出通
过电阻R的不同电流和对应的电压值,如表所示。
要测出表格中的实验数据,实验时所用的滑动变
阻器规格为C(填编号)。
U/V
1.0
2.0
3.0
vA
0
0.2
0.3
【实验结论
(4)通过上表中的数据,我们可以得出:当导体的
电阻不变时,通过导体的电流与导体两端的电
压成正比
2.在探究“电流与电阻关系”的实验中,为同学们提供了
以下实验器材:电源一个(电压6V),定值电阻R
5g、R2=109、R3=2092,滑动变阻器:A(0~3092
A)、B(0~5091A)、C(0~10090.2A),电流
表、电压表各1只,开关1个,导线若干。
P
/A
0.4
0
0.
O5101520R/g
(1)请用笔画线代替导线将如图电路连接完整。
如答案图甲所示
J/A
0.4
000
05101520/9
(答案图)
(2)本实验中滑动变阻器起到保护电路元件安全和
控制电阻两端电压不变的作用。
(3)实验中多次改变定值电阻R的阻值,调节滑动变阻器
滑片,使电压表示数保持不变,记下电流表的示数,得
到如图乙所示的电流随电阻R变化的图象。
①请在图象上用一块阴影部分的面积表示实验时
R两端电压数值的大小。
如答案图乙中阴影,答案不唯
J/A
0.4
0.3
0.2
0.1
05101520R9
②上述实验中,小明选择的是滑动变阻器A进行
实验,用5Ω的电阻做完实验后,保持滑动变阻
器的滑片位置不变,然后换为109的电阻接入
电路,此时应该向左(选填“左”或“右”)移
动滑片,使电压表的示数为2V
3当小明用20g的电阻进行实验时,发现无论怎样
调节滑动变阻器,都不能使电压表的示数达到上述
的电压值,其原因是滑动变阻器的最大阻值太小
了。因此小明重新选择了滑动变阻器,选
取了B(填代号)。同组的小文认为不更换
滑动变阻器也能完成实验,只需把实验中的定
