第[2课时
额定电压额定功率
○高效学习平台

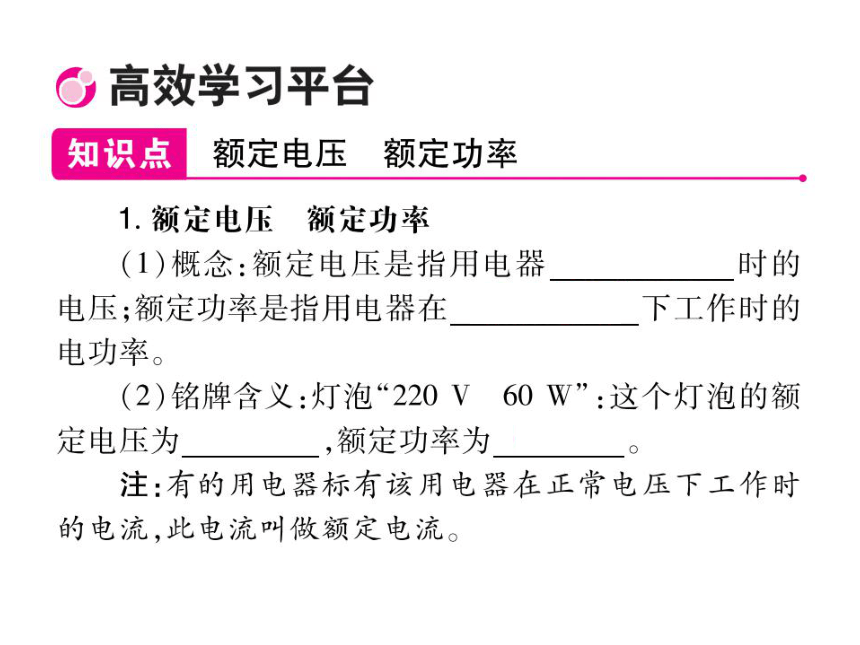

知识点额定电压额定功率
额定电压额定功率
1)概念:额定电压是指用电器正常工作时的
电压;额定功率是指用电器在额定电压下工作时的
电功率
(2)铭牌含义:灯泡“220V60W”:这个灯泡的额
定电压为220V,额定功率为60W。
注:有的用电器标有该用电器在正常电压下工作时
的电流,此电流叫做额定电流。

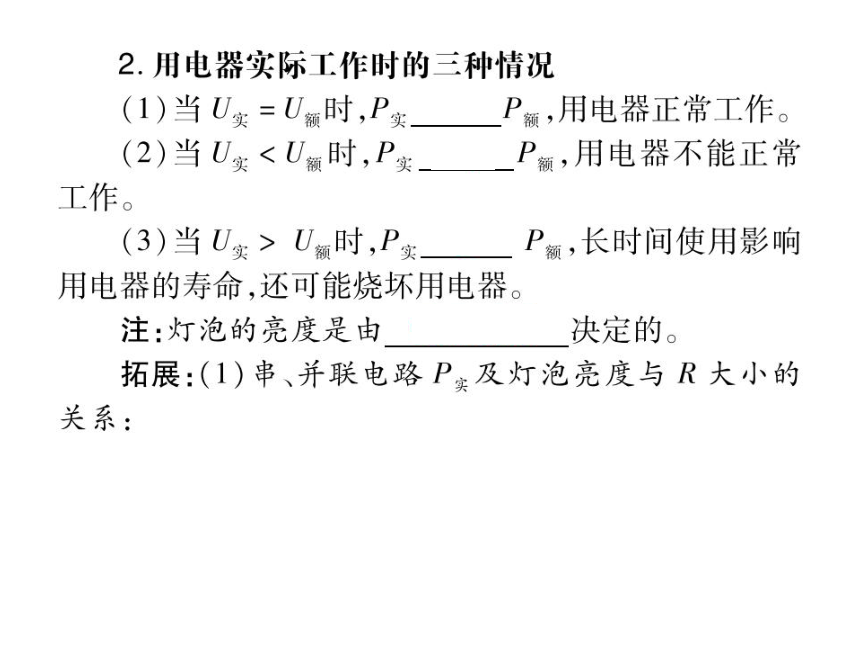

2.用电器实际工作时的三种情况
(1)当U实=U额时
P额,用电器正常工作
(2)当U实P额,用电器不能正常
工作。
(3)当U实>U额时,P实_>P额,长时间使用影响
用电器的寿命,还可能烧坏用电器。
注:灯泡的亮度是由实际功率决定的。
拓展:(1)串、并联电路P及灯泡亮度与R大小的
关系
串联电路
并联电路
P=/R
R
U=U=U
①串联电路中电阻越大的①并联电路中电阻越小的
用电器消耗的电功率
用电器消耗的电功率
越大;
越大;
②串联电路中电阻大的灯
②并联电路中电阻小的灯
泡较亮
泡较亮。

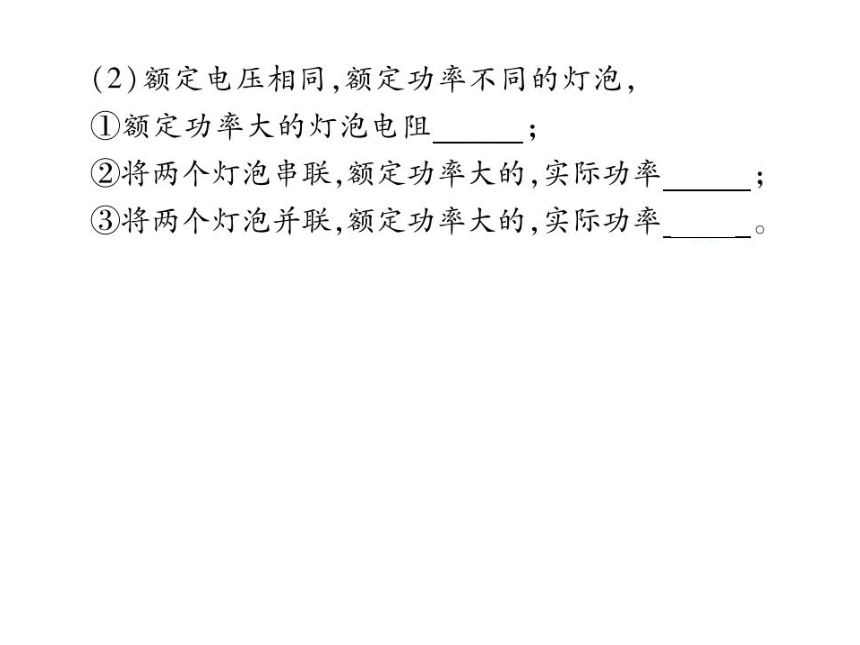

(2)额定电压相同,额定功率不同的灯泡
①额定功率大的灯泡电阻小
②将两个灯泡串联,额定功率大的,实际功率小
③将两个灯泡并联,额定功率大的,实际功率大

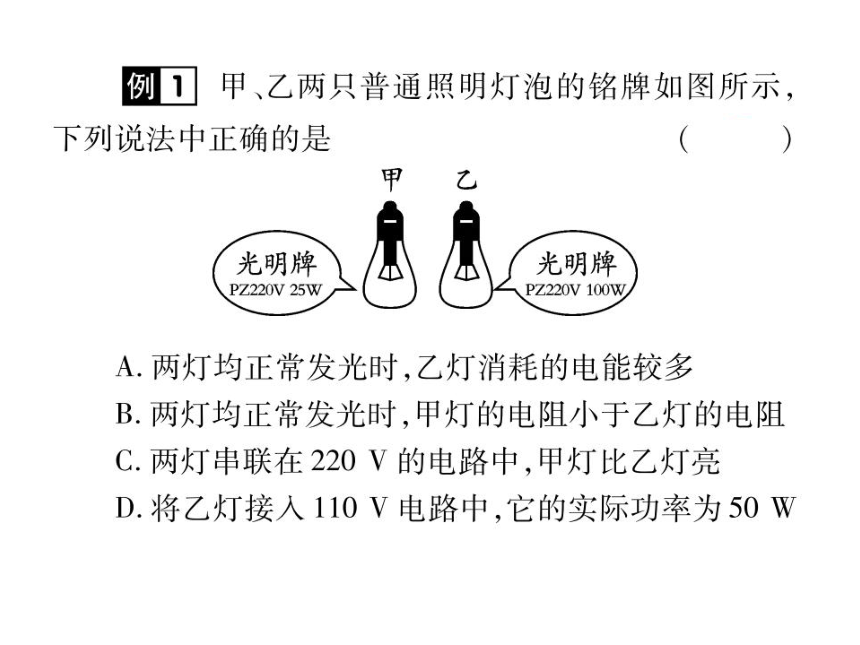

例甲、乙两只普通照明灯泡的铭牌如图所示
下列说法中正确的是
光明牌
光明牌
PZ220V
25W
PZ220v100W
A.两灯均正常发光时,乙灯消耗的电能较多
B.两灯均正常发光时,甲灯的电阻小于乙灯的电阻
C.两灯串联在220V的电路中,甲灯比乙灯亮
D.将乙灯接入110V电路中,它的实际功率为50W
例2现有标有“12V6W”和“12V3W”的
两只灯泡L1、L2(灯丝电阻不变)。
(1)若将它们并联接在12V的电源上,它们的实际
功率分别是多少?哪只灯泡更亮

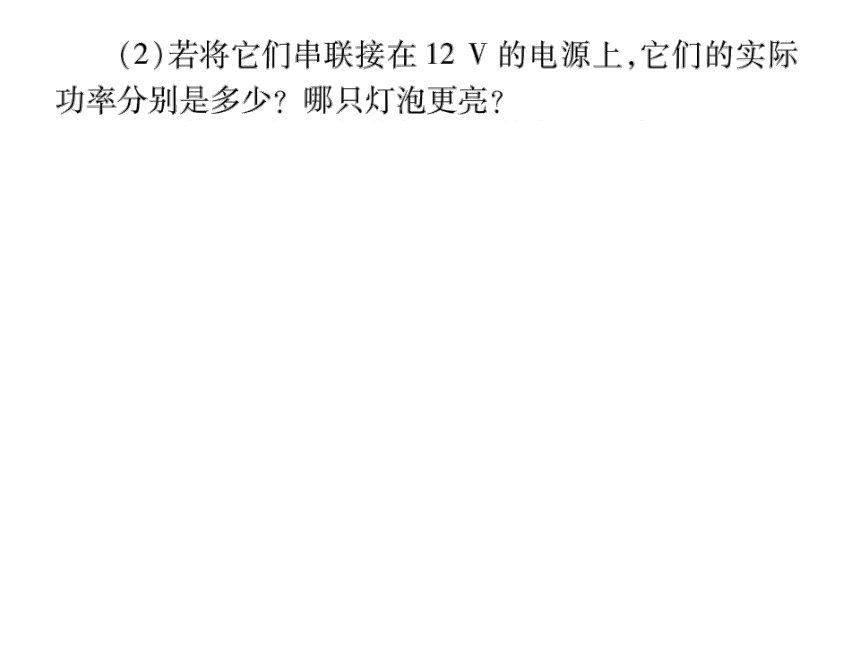

(2)若将它们串联接在12V的电源上,它们的实际
功率分别是多少?哪只灯泡更亮?

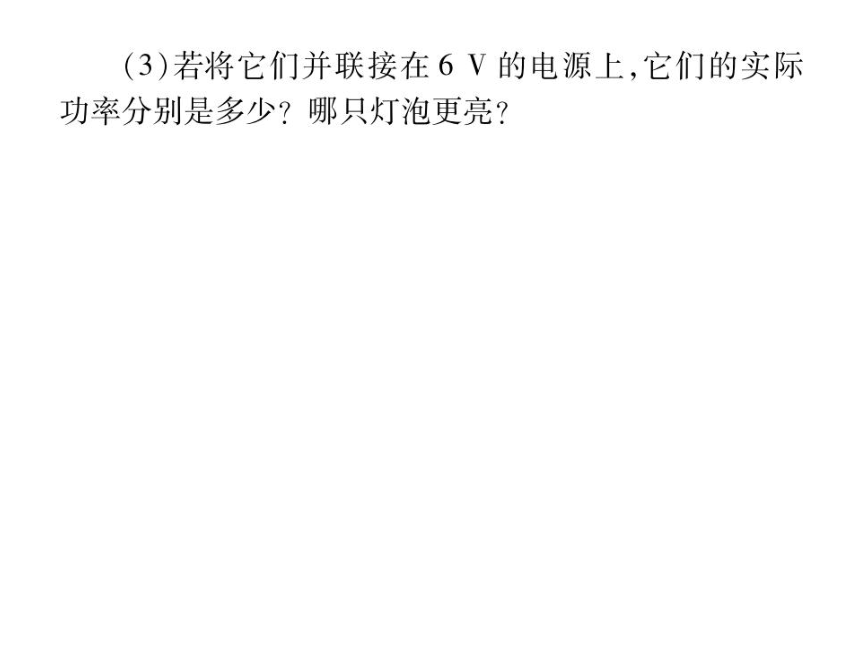

(3)若将它们并联接在6V的电源上,它们的实际
功率分别是多少?哪只灯泡更亮

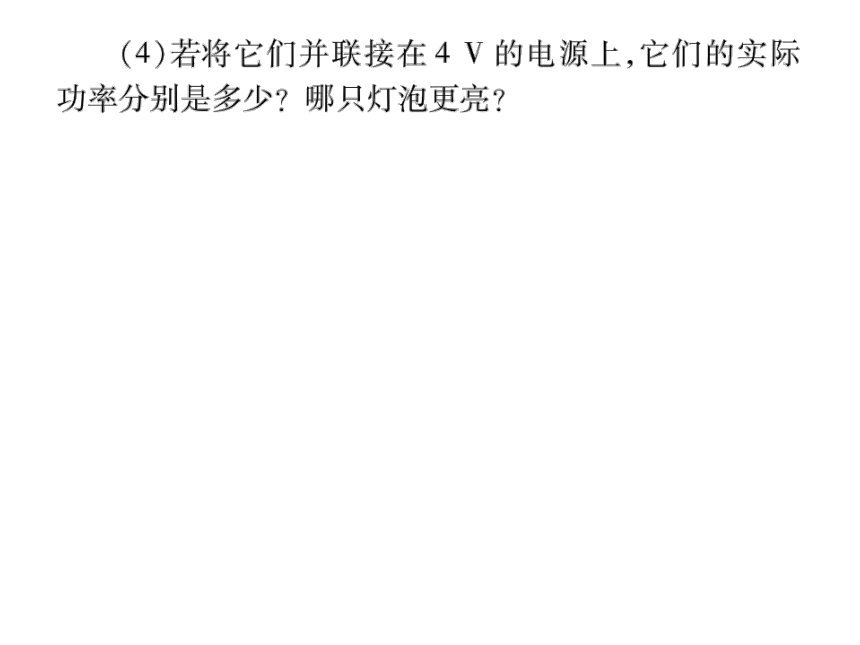

(4)若将它们并联接在4V的电源上,它们的实际
功率分别是多少?哪只灯泡更亮?

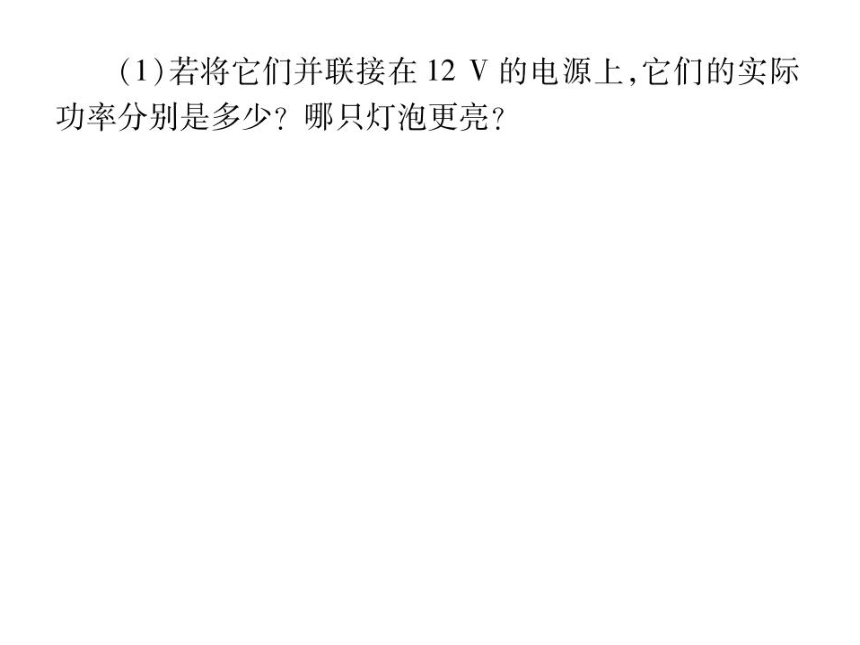

(1)若将它们并联接在12V的电源上,它们的实际
功率分别是多少?哪只灯泡更亮?
12V
解:灯泡L1的电阻:R
249
6
W
12V
灯泡L2的电阻:R
489
3
W
(1)当两只灯泡并联在12V的电源上时,两灯泡都
正常发光,所以灯泡L1的实际功率为6W,灯泡L2的实
际功率为3W,所以灯泡L1的实际功率大于灯泡L2的
实际功率,则灯泡L1更亮。
