章透镜及其应用
第1节透镜

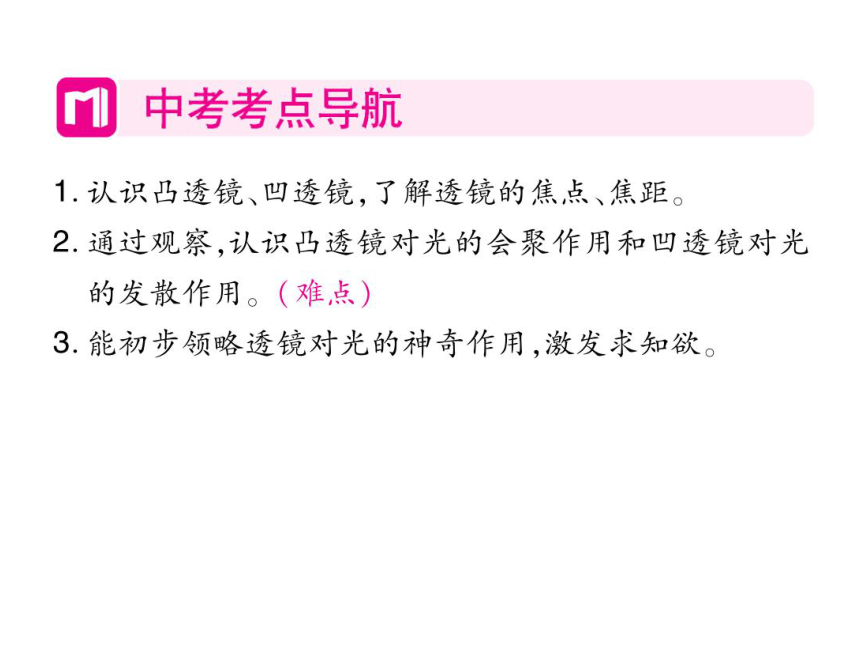

r中考考点导航
1.认识凸透镜、凹透镜,了解透镜的焦点、焦距。
2.通过观察,认识凸透镜对光的会聚作用和凹透镜对光
的发散作用。(难点
3.能初步领略透镜对光的神奇作用,激发求知欲。

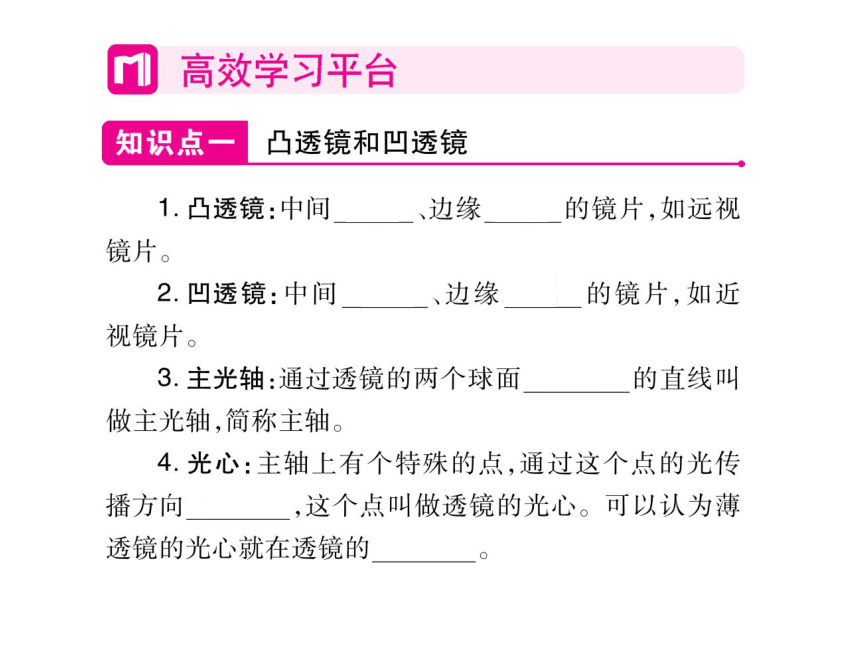

高效学习平台
知识点一凸透镜和凹透镜
1.凸透镜:中间厚、边缘薄的镜片,如远视
镜片
2.凹透镜:中间薄、边缘厚的镜片,如近
视镜片
3.主光轴:通过透镜的两个球面球心的直线叫
做主光轴,简称主轴。
4.光心:主轴上有个特殊的点,通过这个点的光传
播方向不变,这个点叫做透镜的光心。可以认为薄
透镜的光心就在透镜的中心

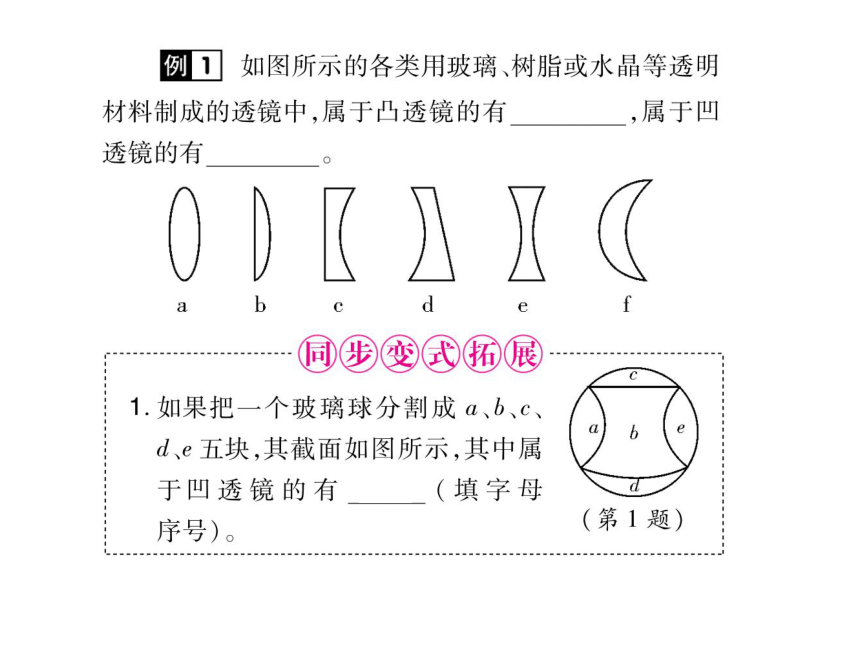

例如图所示的各类用玻璃、树脂或水晶等透明
材料制成的透镜中,属于凸透镜的有a、b、f,属于凹
透镜的有c、d、e
月(
同步变式拓展
1.如果把一个玻璃球分割成a、b、c、
d、e五块,其截面如图所示,其中属
于凹透镜的有b(填字母
序号)。
(第1题)
知识点二透镜对光的作用
1.凸透镜对光有会聚作用,所以凸透镜又叫做
会聚透镜
2.凹透镜对光有发散作用,所以凹透镜又叫做
发散透镜

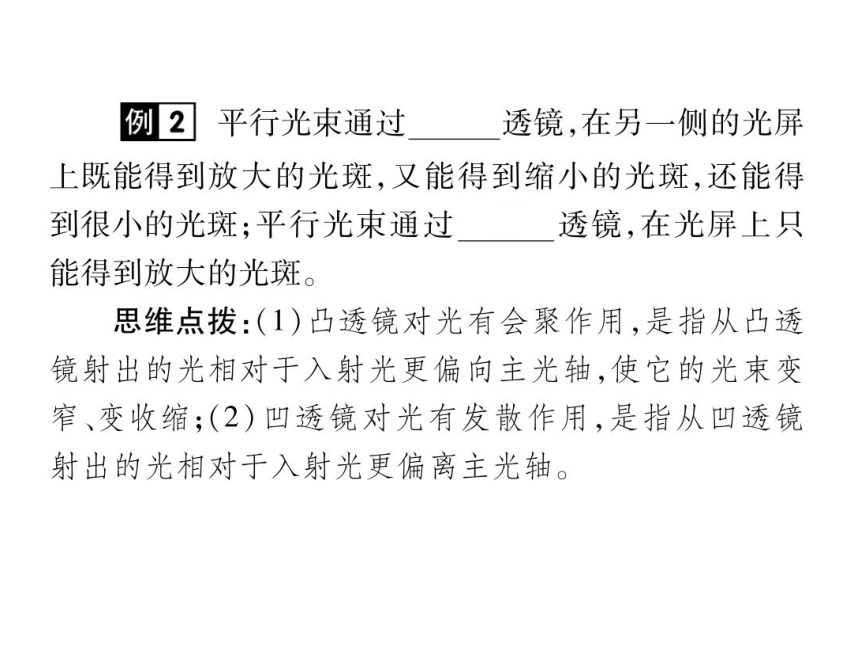

例2平行光束通过凸透镜,在另一侧的光屏
上既能得到放大的光斑,又能得到缩小的光斑,还能得
到很小的光斑;平行光束通过凹透镜,在光屏上只
能得到放大的光斑。
思维点拨:(1)凸透镜对光有会聚作用,是指从凸透
镜射出的光相对于入射光更偏向主光轴,使它的光束变
窄、变收缩;(2)凹透镜对光有发散作用,是指从凹透镜
射出的光相对于入射光更偏离主光轴
同步变式拓展

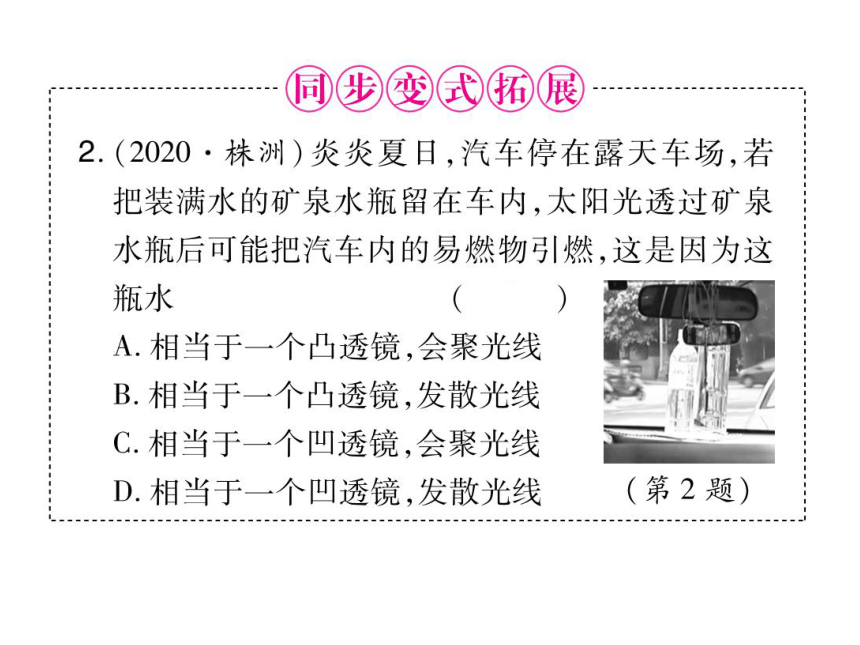

2.(2020·株洲)炎炎夏日,汽车停在露天车场,若
把装满水的矿泉水瓶留在车内,太阳光透过矿泉
水瓶后可能把汽车内的易燃物引燃,这是因为这
瓶水
A.相当于一个凸透镜,会聚光线
B.相当于一个凸透镜,发散光线
C.相当于一个凹透镜,会聚光线
D.相当于一个凹透镜,发散光线
(第2题)

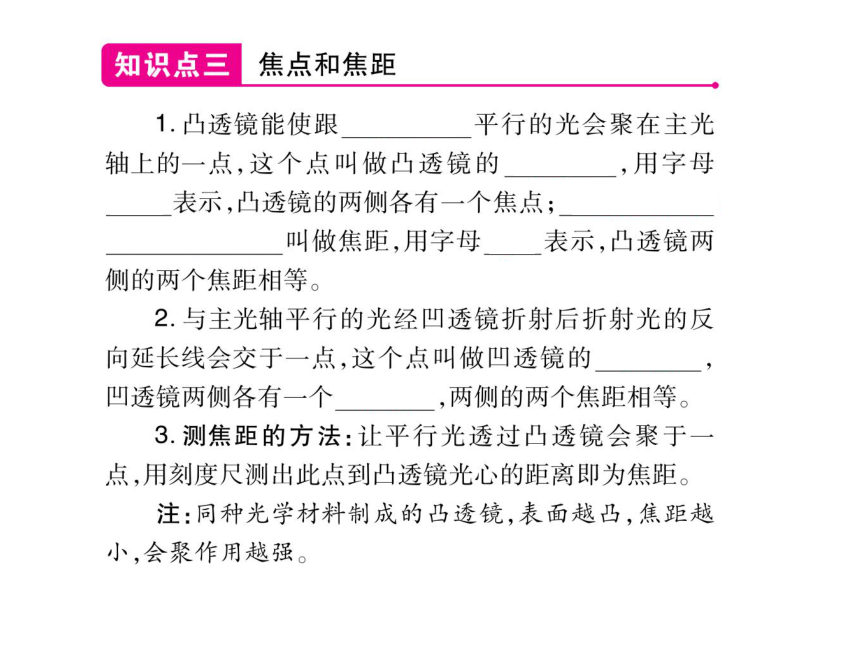

知识点三焦点和焦距
1.凸透镜能使跟主光轴平行的光会聚在主光
轴上的一点,这个点叫做凸透镜的焦点,用字母
F表示,凸透镜的两侧各有一个焦点;焦点到凸透
镜光心的距离叫做焦距,用字母∫表示,凸透镜两
侧的两个焦距相等。
2.与主光轴平行的光经凹透镜折射后折射光的反
向延长线会交于一点,这个点叫做凹透镜的焦点
凹透镜两侧各有一个焦点,两侧的两个焦距相等。
3.测焦距的方法:让平行光透过凸透镜会聚于
点,用刻度尺测出此点到凸透镜光心的距离即为焦距。
注:同种光学材料制成的凸透镜,表面越凸,焦距越
小,会聚作用越强。
