17.4《欧姆定律在串、并联电路中的应用》课时练习（含答案）2021-2022学年人教版物理九年级全册

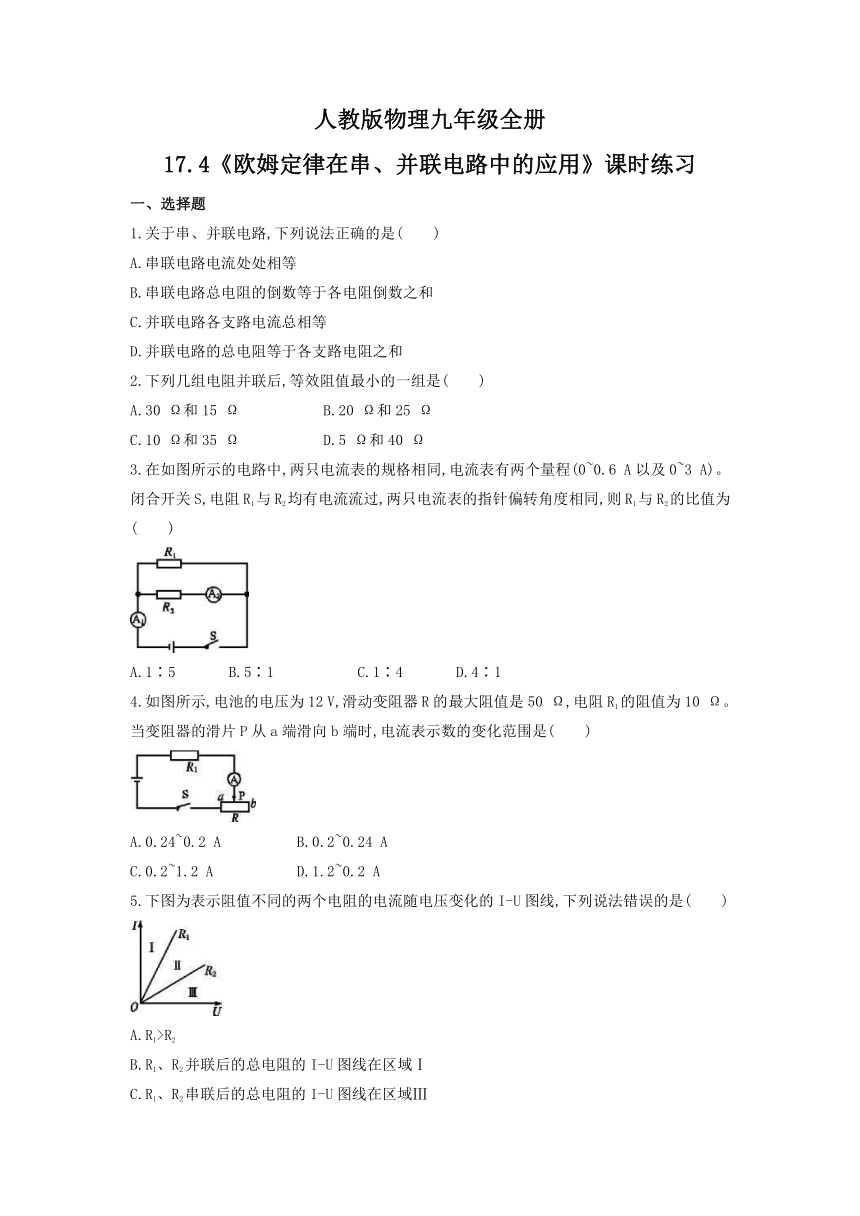

人教版物理九年级全册
17.4《欧姆定律在串、并联电路中的应用》课时练习
一、选择题
1.关于串、并联电路,下列说法正确的是(　　)
A.串联电路电流处处相等
B.串联电路总电阻的倒数等于各电阻倒数之和
C.并联电路各支路电流总相等
D.并联电路的总电阻等于各支路电阻之和
2.下列几组电阻并联后,等效阻值最小的一组是(　　)
A.30
Ω和15
Ω
B.20
Ω和25
Ω
C.10
Ω和35
Ω
D.5
Ω和40
Ω
3.在如图所示的电路中,两只电流表的规格相同,电流表有两个量程(0~0.6
A以及0~3
A)。闭合开关S,电阻R1与R2均有电流流过,两只电流表的指针偏转角度相同,则R1与R2的比值为(　　)
A.1∶5
B.5∶1
C.1∶4
D.4∶1
4.如图所示,电池的电压为12
V,滑动变阻器R的最大阻值是50
Ω,电阻R1的阻值为10
Ω。当变阻器的滑片P从a端滑向b端时,电流表示数的变化范围是(　　)
A.0.24~0.2
A
B.0.2~0.24
A
C.0.2~1.2
A
D.1.2~0.2
A
5.下图为表示阻值不同的两个电阻的电流随电压变化的I-U图线,下列说法错误的是(　　)
A.R1>R2
B.R1、R2并联后的总电阻的I-U图线在区域Ⅰ
C.R1、R2串联后的总电阻的I-U图线在区域Ⅲ
D.电阻不变时,电流与电压成正比

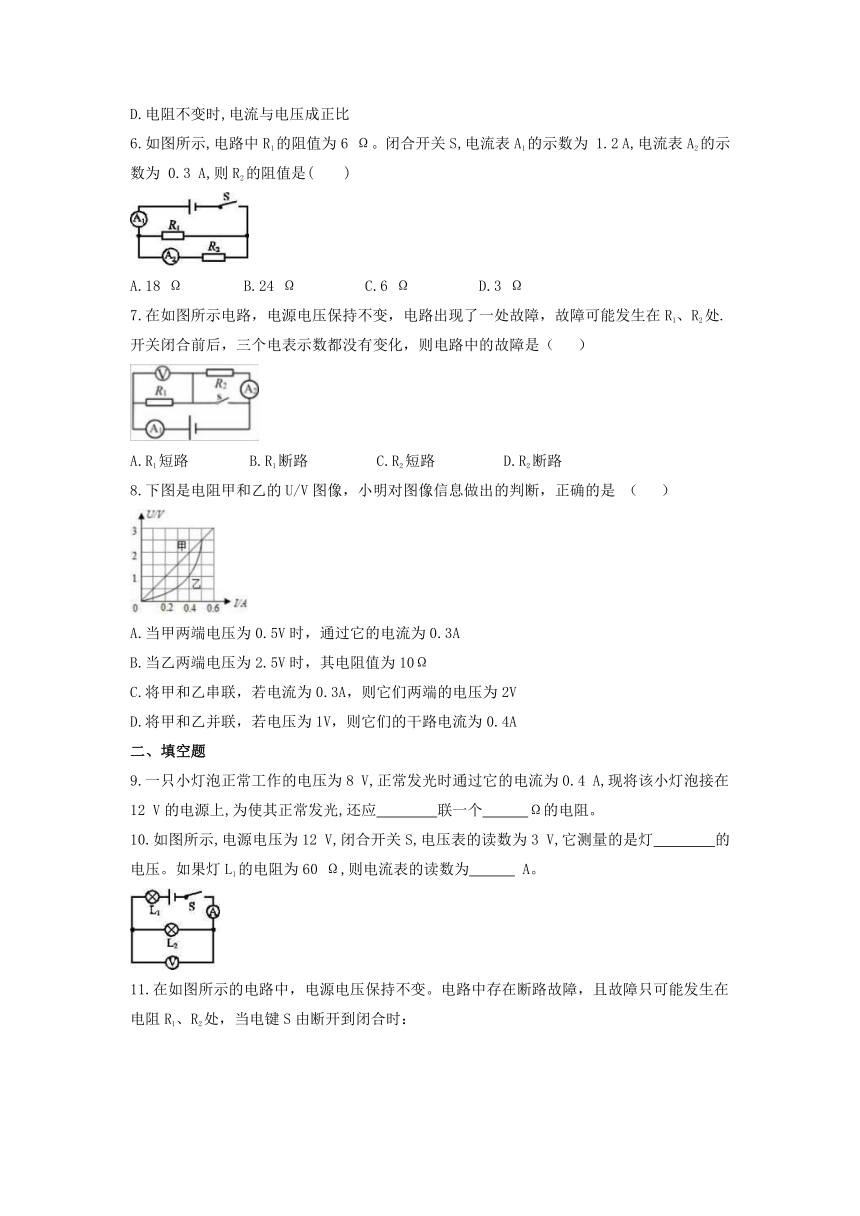

6.如图所示,电路中R1的阻值为6
Ω。闭合开关S,电流表A1的示数为
1.2
A,电流表A2的示数为
0.3
A,则R2的阻值是(　　)
A.18
Ω
B.24
Ω
C.6
Ω
D.3
Ω
7.在如图所示电路，电源电压保持不变，电路出现了一处故障，故障可能发生在R1、R2处.开关闭合前后，三个电表示数都没有变化，则电路中的故障是（
）
A.R1短路
B.R1断路
C.R2短路
D.R2断路
8.下图是电阻甲和乙的U/V图像，小明对图像信息做出的判断，正确的是
（
）
A.当甲两端电压为0.5V时，通过它的电流为0.3A
B.当乙两端电压为2.5V时，其电阻值为10Ω
C.将甲和乙串联，若电流为0.3A，则它们两端的电压为2V
D.将甲和乙并联，若电压为1V，则它们的干路电流为0.4A
二、填空题
9.一只小灯泡正常工作的电压为8
V,正常发光时通过它的电流为0.4
A,现将该小灯泡接在12
V的电源上,为使其正常发光,还应　　　　联一个　　　Ω的电阻。?
10.如图所示,电源电压为12
V,闭合开关S,电压表的读数为3
V,它测量的是灯　　　　的电压。如果灯L1的电阻为60
Ω,则电流表的读数为　　　
A。?
11.在如图所示的电路中，电源电压保持不变。电路中存在断路故障，且故障只可能发生在电阻R1、R2处，当电键S由断开到闭合时：
（1）如果电压表V的示数变大，则故障可能是__________________。
（2）如果电流表A与A1的示数始终相等，则故障可能是____________。
12.如图所示的电路中，电源电压恒定不变，电阻R的阻值为20Ω.闭合开关S1和S2时，R和L是
联；在对S2进行闭合或断开的操作中，电流表可读得0.5A和0.3A两个值，那么电源电压U
=
V，灯泡电阻RL=
Ω（灯泡电阻不随温度变化）.
13.如图所示的电路中，电源电压恒定，灯丝的电阻RL不随温度变化。开关S1闭合，电流表的示数为I1，再闭合开关S2，小灯泡的亮度____（填“变亮”、“变暗”或“不变”），电流表的示数为I2。若I1:I2=2：3，则RL:R=____。
14.如图所示电路，电源电压不变.闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化如图乙所示。则可判断电源电压是____V，变阻器的最大阻值是____Ω。
三、计算题
15.如图所示，电源电压保持不变，R1=10Ω.当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图线段AB表示.求：
（1）电源电压.
（2）滑片P滑到ab中点时电压表的示数.
参考答案
1.答案为：A；
2.答案为：D；
3.答案为：C；
4.答案为：D；
5.答案为：A；
6.答案为：A；
7.答案为：B
8.答案为：C
9.答案为：串　10
10.答案为：L2　0.15
11.答案为：（1）R2断路或R2断路且R1断路；（2）R1断路或R1断路且R2断路。
12.答案为：并联
6
30
13.答案为：不变
1:2
14.答案为：12，16
15.解：
