17.2《欧姆定律》课时练习（含答案）2021-2022学年人教版物理九年级全册

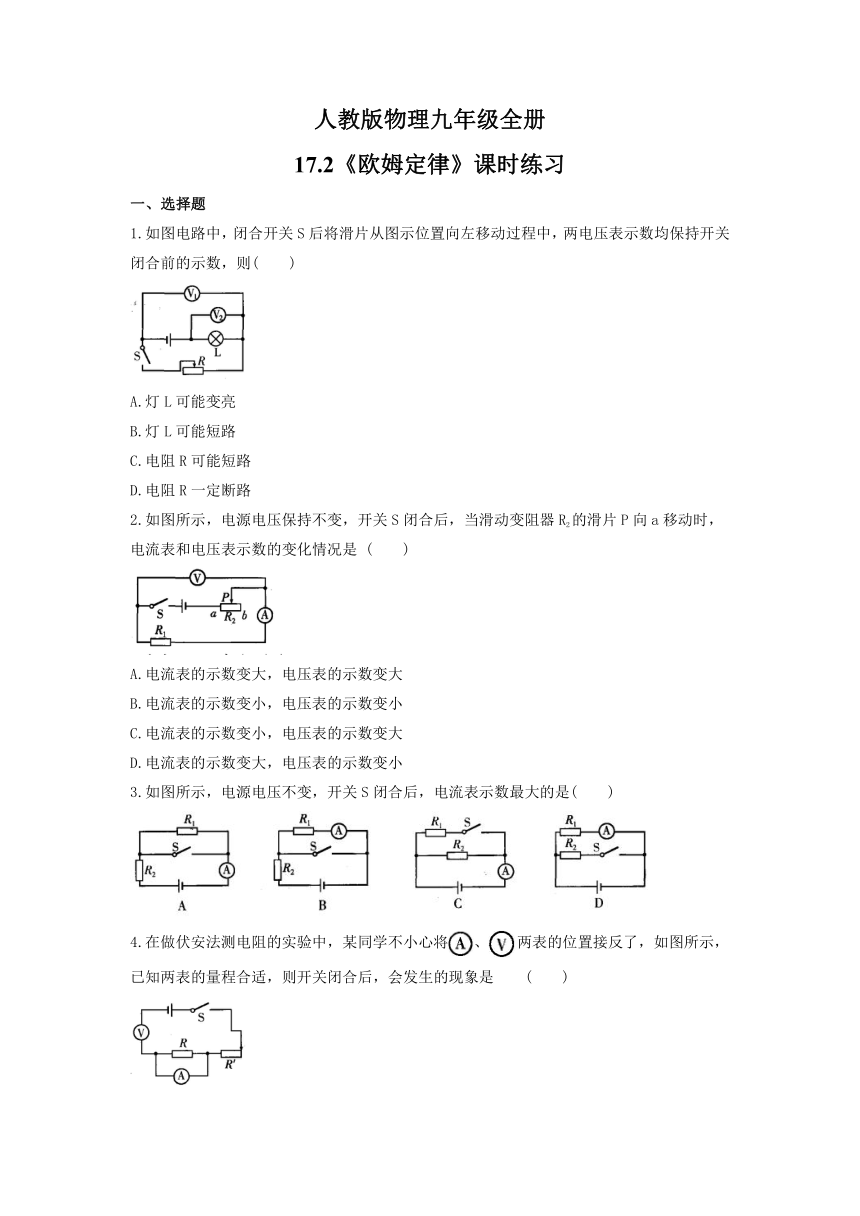

人教版物理九年级全册
17.2《欧姆定律》课时练习
一、选择题
1.如图电路中，闭合开关S后将滑片从图示位置向左移动过程中，两电压表示数均保持开关闭合前的示数，则(
)
A.灯L可能变亮
B.灯L可能短路
C.电阻R可能短路
D.电阻R一定断路
2.如图所示，电源电压保持不变，开关S闭合后，当滑动变阻器R2的滑片P向a移动时，电流表和电压表示数的变化情况是
(
)
A.电流表的示数变大，电压表的示数变大
B.电流表的示数变小，电压表的示数变小
C.电流表的示数变小，电压表的示数变大
D.电流表的示数变大，电压表的示数变小
3.如图所示，电源电压不变，开关S闭合后，电流表示数最大的是(
)
4.在做伏安法测电阻的实验中，某同学不小心将、两表的位置接反了，如图所示，已知两表的量程合适，则开关闭合后，会发生的现象是
(
)

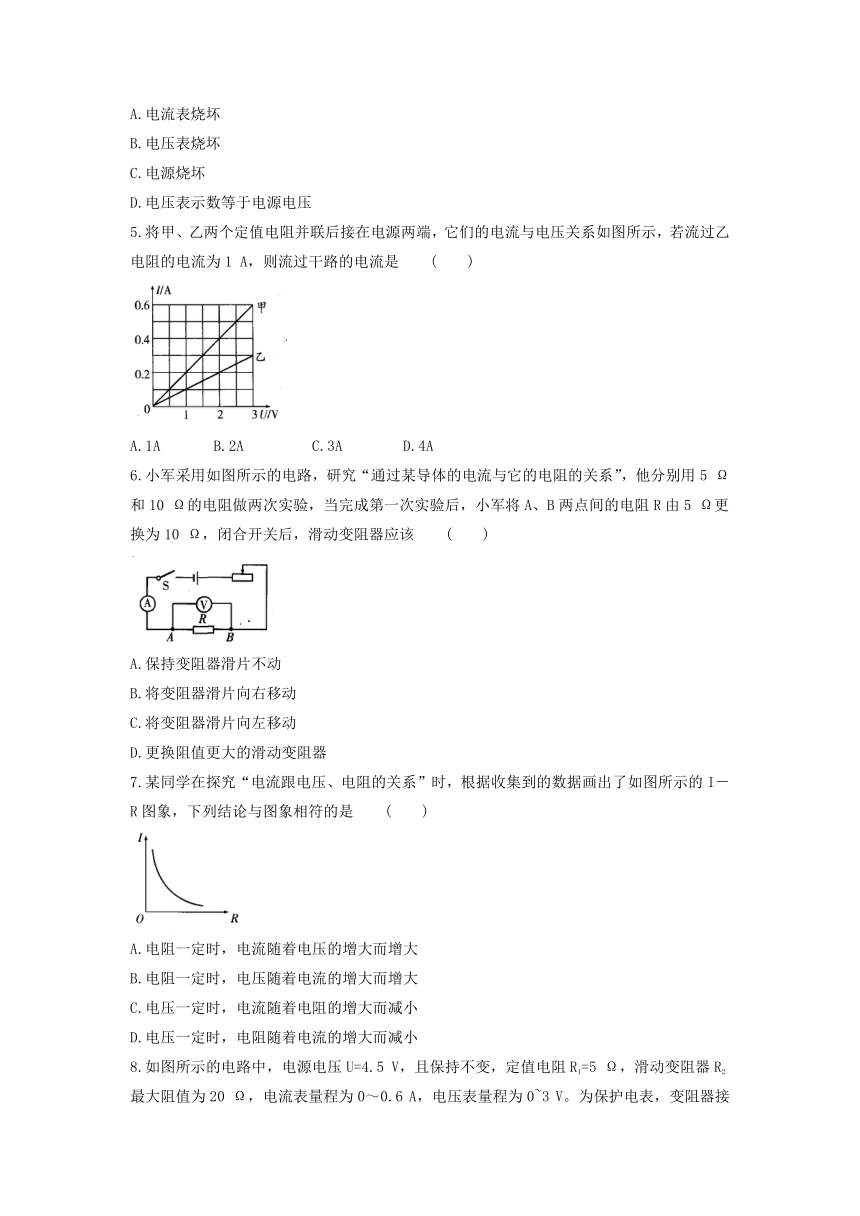

A.电流表烧坏
B.电压表烧坏
C.电源烧坏
D.电压表示数等于电源电压
5.将甲、乙两个定值电阻并联后接在电源两端，它们的电流与电压关系如图所示，若流过乙电阻的电流为1
A，则流过干路的电流是
(
)
A.1A
B.2A
C.3A
D.4A
6.小军采用如图所示的电路，研究“通过某导体的电流与它的电阻的关系”，他分别用5
Ω和10
Ω的电阻做两次实验，当完成第一次实验后，小军将A、B两点间的电阻R由5
Ω更换为10
Ω，闭合开关后，滑动变阻器应该
(
)
A.保持变阻器滑片不动
B.将变阻器滑片向右移动
C.将变阻器滑片向左移动
D.更换阻值更大的滑动变阻器
7.某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的I－R图象，下列结论与图象相符的是
(
)
A.电阻一定时，电流随着电压的增大而增大
B.电阻一定时，电压随着电流的增大而增大
C.电压一定时，电流随着电阻的增大而减小
D.电压一定时，电阻随着电流的增大而减小
8.如图所示的电路中，电源电压U=4.5
V，且保持不变，定值电阻R1=5
Ω，滑动变阻器R2最大阻值为20
Ω，电流表量程为0～0.6
A，电压表量程为0~3

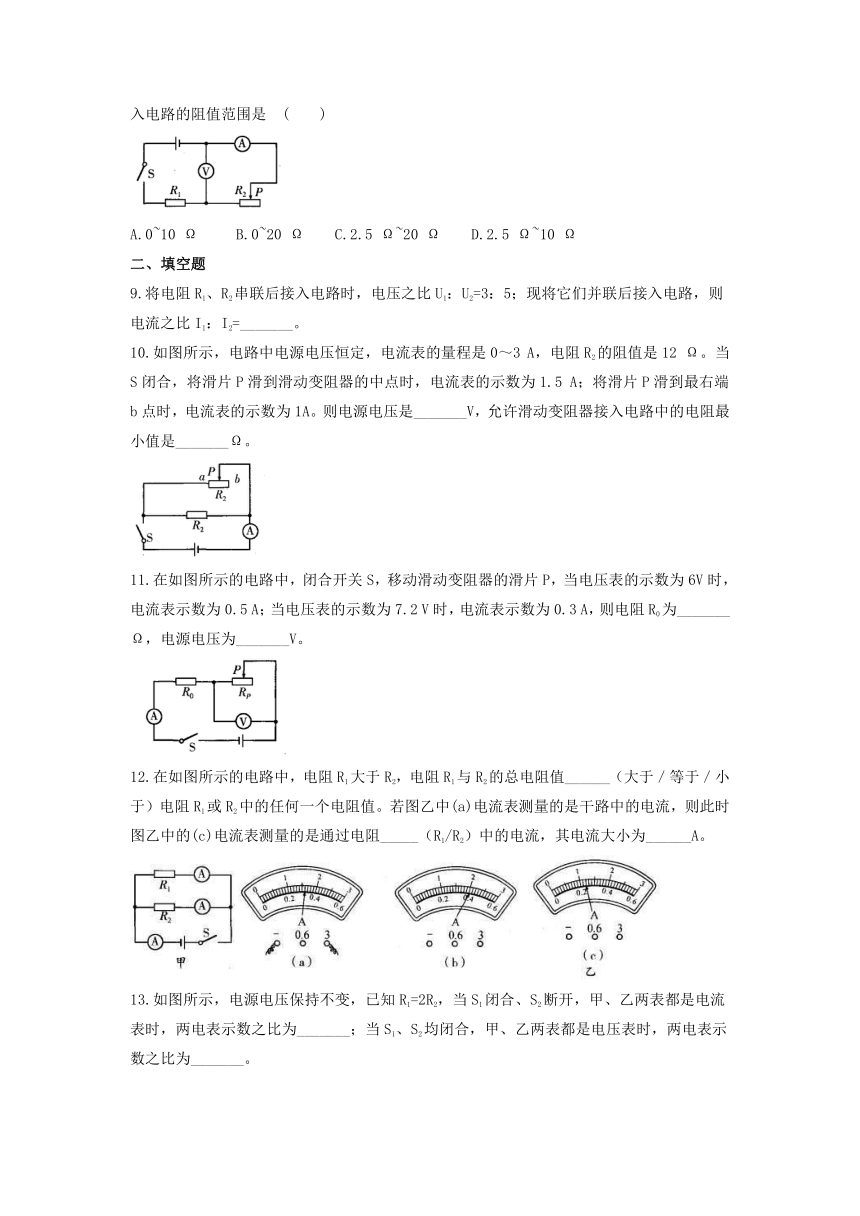

V。为保护电表，变阻器接入电路的阻值范围是
(
)
A.0~10
Ω
B.0~20
Ω
C.2.5
Ω~20
Ω
D.2.5
Ω~10
Ω
二、填空题
9.将电阻R1、R2串联后接入电路时，电压之比U1：U2=3：5；现将它们并联后接入电路，则电流之比I1：I2=_______。
10.如图所示，电路中电源电压恒定，电流表的量程是0～3
A，电阻R2的阻值是12
Ω。当S闭合，将滑片P滑到滑动变阻器的中点时，电流表的示数为1.5
A；将滑片P滑到最右端b点时，电流表的示数为1A。则电源电压是_______V，允许滑动变阻器接入电路中的电阻最小值是_______Ω。
11.在如图所示的电路中，闭合开关S，移动滑动变阻器的滑片P，当电压表的示数为6V时，电流表示数为0.5
A；当电压表的示数为7.2
V时，电流表示数为0.3
A，则电阻R0为_______Ω，电源电压为_______V。
12.在如图所示的电路中，电阻R1大于R2，电阻R1与R2的总电阻值______（大于／等于／小于）电阻R1或R2中的任何一个电阻值。若图乙中(a)电流表测量的是干路中的电流，则此时图乙中的(c)电流表测量的是通过电阻_____（R1/R2）中的电流，其电流大小为______A。
13.如图所示，电源电压保持不变，已知R1=2R2，当S1闭合、S2断开，甲、乙两表都是电流表时，两电表示数之比为_______；当S1、S2均闭合，甲、乙两表都是电压表时，两电表示数之比为_______。
14.如图所示，电压U恒定为8V，R1=12
Ω。滑动变阻器的滑片P从一端滑到另一端的过程中，电压表的示数从3V变到6V，则R2的阻值为_______Ω，滑动变阻器的最大阻值为_______Ω。
三、计算题
15.在如图所示的电路中，电源电压为6V，滑动变阻器标有“50
Ω
1
A”字样，闭合开关S，电流表的示数为0.2
A，电压表的示数为2V。求：
(1)电阻R1的阻值。
(2)此时滑动变阻器接入电路中的电阻R2的阻值。
(3)当移动滑动变阻器的滑片P时，电流表示数变化的范围。
四、实验题
16.某负温度系数(NTC)的热敏电阻R，其阻值与温度的关系如图丙所示。现用该电阻测量环境的温度，实验电路如图甲所示。
(1)根据图甲，将图乙连接完整，且使滑片向右滑动时，毫安表的示数减小。
(2)该热敏电阻的阻值随温度的升高而_______。
(3)当热敏电阻在某环境中放置足够长时间后，电压表的读数为2.0
V，毫安表读数为0.50
mA，该环境温度是_______℃。
(4)若考虑热敏电阻产生的焦耳热对其阻值的影响，测出的热敏电阻的阻值比该环境中的实际阻值_______（大／小）。
参考答案
1.答案为：B
2.答案为：A
3.答案为：C
4.答案为：D
5.答案为：C
6.答案为：B
7.答案为：C
8.答案为：D
9.答案为：5：3
10.答案为：6
2.4
11.答案为：6
9
12.答案为：小于
R2
1.2
13.答案为：2：3
3：1
14.答案为：4
16
15.答案为：(1)10
Ω
(2)20
Ω
(3)0.1
A～0.6
A
16.答案为：(1)如图所示
(2)减小
(3)40
(4)小
(4)由于热敏电阻的阻值随温度的升高而减小，故当热敏电阻在电路中产生热量后，会导致其测出的阻值比实际值偏小。
