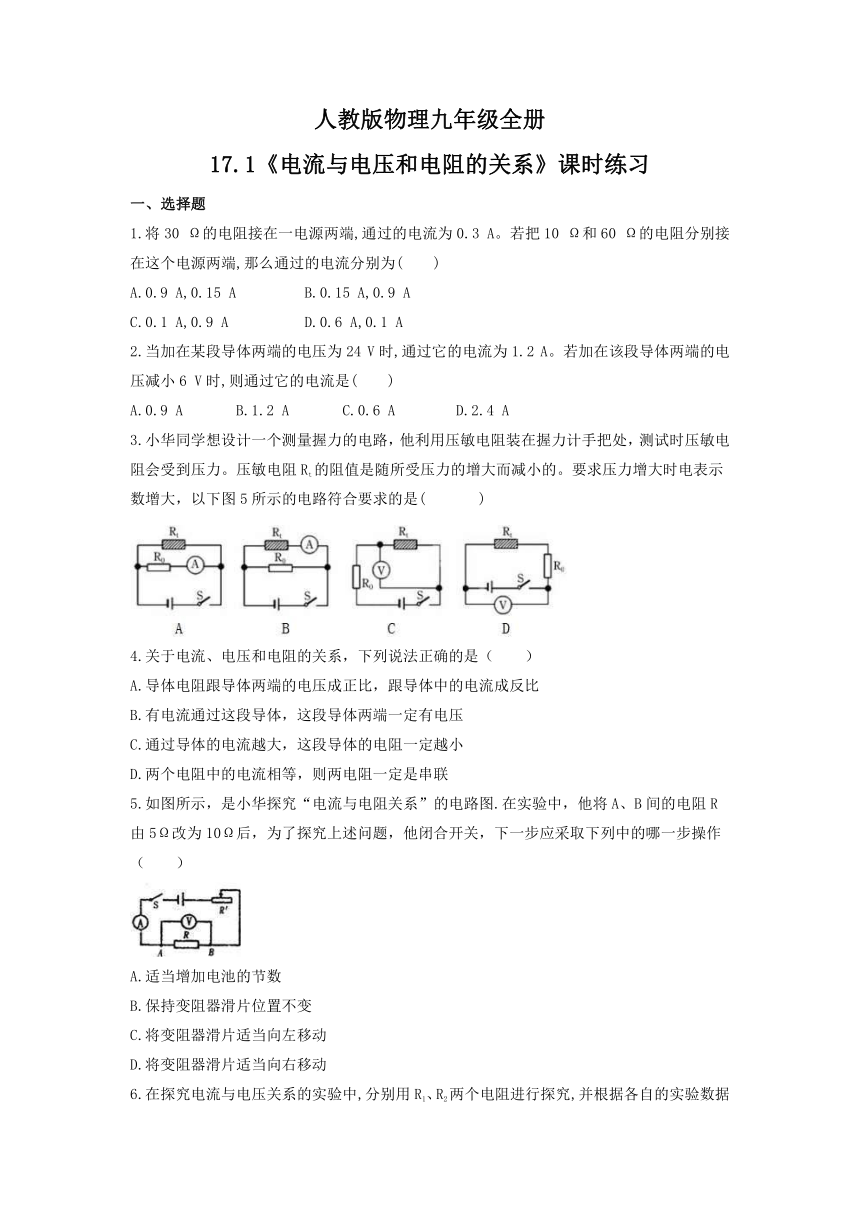

17.1《电流与电压和电阻的关系》课时练习
一、选择题
1.将30
Ω的电阻接在一电源两端,通过的电流为0.3
A。若把10
Ω和60
Ω的电阻分别接在这个电源两端,那么通过的电流分别为(　　)
A.0.9
A,0.15
A
B.0.15
A,0.9
A
C.0.1
A,0.9
A
D.0.6
A,0.1
A
2.当加在某段导体两端的电压为24
V时,通过它的电流为1.2
A。若加在该段导体两端的电压减小6
V时,则通过它的电流是(　　)
A.0.9
A
B.1.2
A
C.0.6
A
D.2.4
A
3.小华同学想设计一个测量握力的电路，他利用压敏电阻装在握力计手把处，测试时压敏电阻会受到压力。压敏电阻Rt的阻值是随所受压力的增大而减小的。要求压力增大时电表示数增大，以下图5所示的电路符合要求的是(???
)
4.关于电流、电压和电阻的关系，下列说法正确的是（　　）
A.导体电阻跟导体两端的电压成正比，跟导体中的电流成反比
B.有电流通过这段导体，这段导体两端一定有电压
C.通过导体的电流越大，这段导体的电阻一定越小
D.两个电阻中的电流相等，则两电阻一定是串联
5.如图所示，是小华探究“电流与电阻关系”的电路图.在实验中，他将A、B间的电阻R由5Ω改为10Ω后，为了探究上述问题，他闭合开关，下一步应采取下列中的哪一步操作（　　）
A.适当增加电池的节数
B.保持变阻器滑片位置不变
C.将变阻器滑片适当向左移动
D.将变阻器滑片适当向右移动

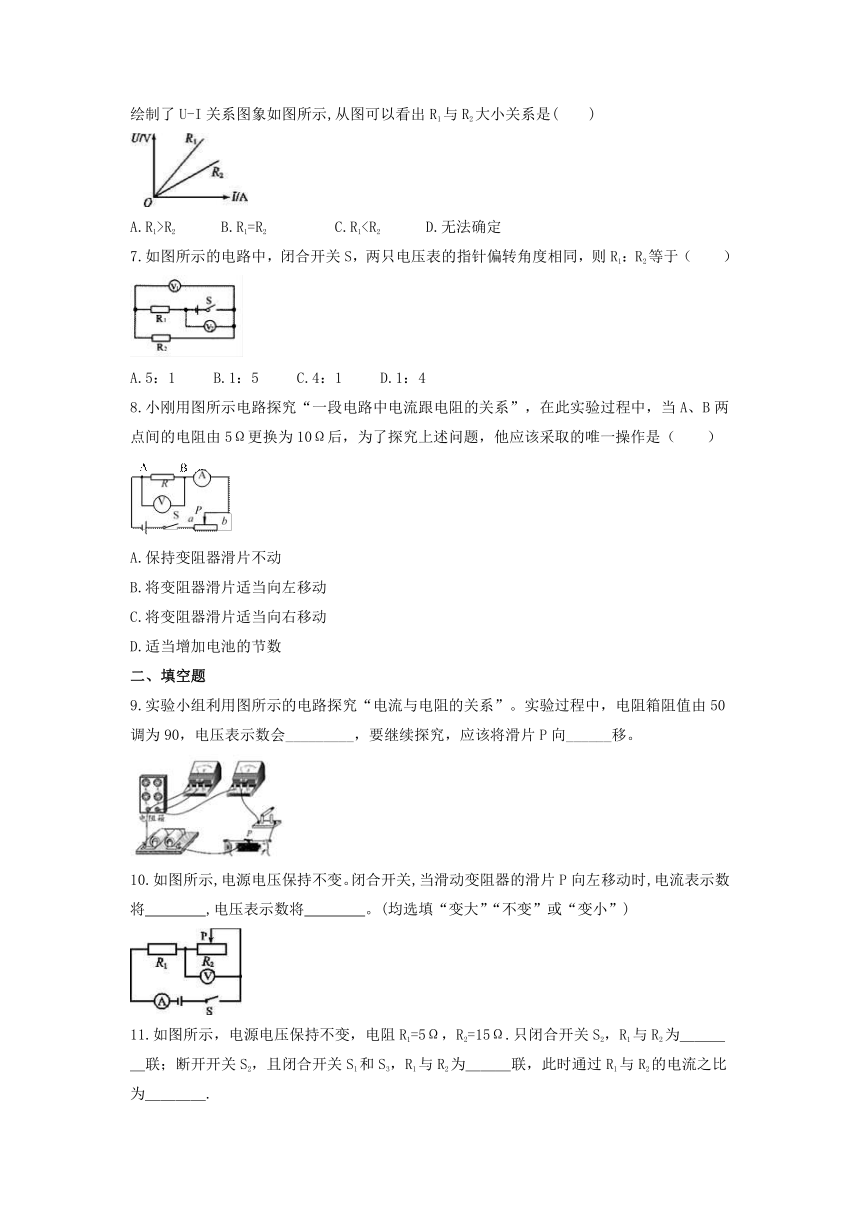

6.在探究电流与电压关系的实验中,分别用R1、R2两个电阻进行探究,并根据各自的实验数据绘制了U-I关系图象如图所示,从图可以看出R1与R2大小关系是(　　)
A.R1>R2
B.R1=R2
C.R1D.无法确定
7.如图所示的电路中，闭合开关S，两只电压表的指针偏转角度相同，则R1：R2等于（　　）
A.5：1??
B.1：5??
C.4：1??
D.1：4
8.小刚用图所示电路探究“一段电路中电流跟电阻的关系”，在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是（　　）
A.保持变阻器滑片不动
B.将变阻器滑片适当向左移动
C.将变阻器滑片适当向右移动
D.适当增加电池的节数
二、填空题
9.实验小组利用图所示的电路探究“电流与电阻的关系”。实验过程中，电阻箱阻值由50调为90，电压表示数会_________，要继续探究，应该将滑片P向______移。
10.如图所示,电源电压保持不变。闭合开关,当滑动变阻器的滑片P向左移动时,电流表示数将　　　　,电压表示数将　　　　。(均选填“变大”“不变”或“变小”)?
11.如图所示，电源电压保持不变，电阻R1=5Ω，R2=15Ω.只闭合开关S2，R1与R2为＿＿＿＿联；断开开关S2，且闭合开关S1和S3，R1与R2为＿＿＿联，此时通过R1与R2的电流之比为＿＿＿＿.
12.如图所示电路，灯L1、L2的额定电压分别为2V、10V，当S1闭合、S2断开、滑动变阻器滑片置于中点位置时，两灯均正常发光，通过L1、L2的电流分别是I1、I2，则I1　　　（＞/＜/=）I2，两灯的亮度是　　　　　　（L1/L2/一样）亮；若闭合S2，为使L2仍正常发光，变阻器滑片向　　　　　　（左/右）移动.
13.如图是小鑫同学利用相关器材进行实验的电路图，实验中记录了电流表的示数I和电压表的示数U，实验数据如表所示.请根据表中数据，归纳出电压与电流关系式：　　　.
14.定值电阻甲和乙中的电流与其两端的电压关系如图所示，由图像可得：
（1）甲的电阻为?
Ω；
（2）当通过乙的电流为0.5A时，其消耗电功率为??
W；
（3）若将甲和乙并联后接在电压为2V电源两端，则干路中的电流
为?
A。
三、实验题
15.在做“研究相同电压下不同导体中电流与电阻的关系”实验时，电源电压恒为3V，滑动变阻器规格为“20Ω
1.0A”，还有多个阻值不小于5Ω的定值电阻可供选择。
（1）实验电路如图所示，小科检查电路时发现有一个元件连接错误（其它元件连接正确），该元件和错误分别是　
??　。
（2）改正错误后，正确操作，测得实验数据如下表所示。
表中““处所选用定值电阻的阻值是　??
　Ω。
（3）小科用更多不同阻值的定值电阻重复上述实验，并将滑动变阻器的功率P变与其电阻值R变的关系绘制图象。该图象最接近于下列图象中的　??
　。
参考答案
1.答案为：A；
2.答案为：A；
3.答案为：B
4.答案为：B.
5.答案为：D.
6.答案为：A；
7.答案为：C
8.答案为：C
9.答案为：(1)变大
(2)右
10.答案为：变大　变小
11.答案为：串
并?
3∶1
12.答案为：=；L2；右.
13.答案为：U=2.8V﹣2.5Ω×I.
14.答案为：（1）10；（2）1.25；（3）0.6
15.解：（1）在使用电流表时，电流必须从正接线柱流入，负接线柱流出，根据图可知，电流表的正负接线柱接反了；
（2）研究相同电压下不同导体中电流与电阻的关系时，需要控制电压不变，根据欧姆定律可知，定值电阻两端的电压为：U=IR=0.4A×5Ω=2V；
当电流为0.10A时，接入的电阻的阻值为：R'=20Ω；
（3）滑动变阻器与定值电阻串联在电路中，通过的电流相同，滑动变阻器消耗的电功率为：
P=I2R'=；
根据数学知识可知，移动滑动变阻器阻值等于定值电阻阻值时，+4R是最小的，最小值为4R，所以电功率是最大的；
当滑动变阻器的阻值不等于定值电阻阻值时，+4R＞4R，所以电功率都会变小，故C符合题意。
