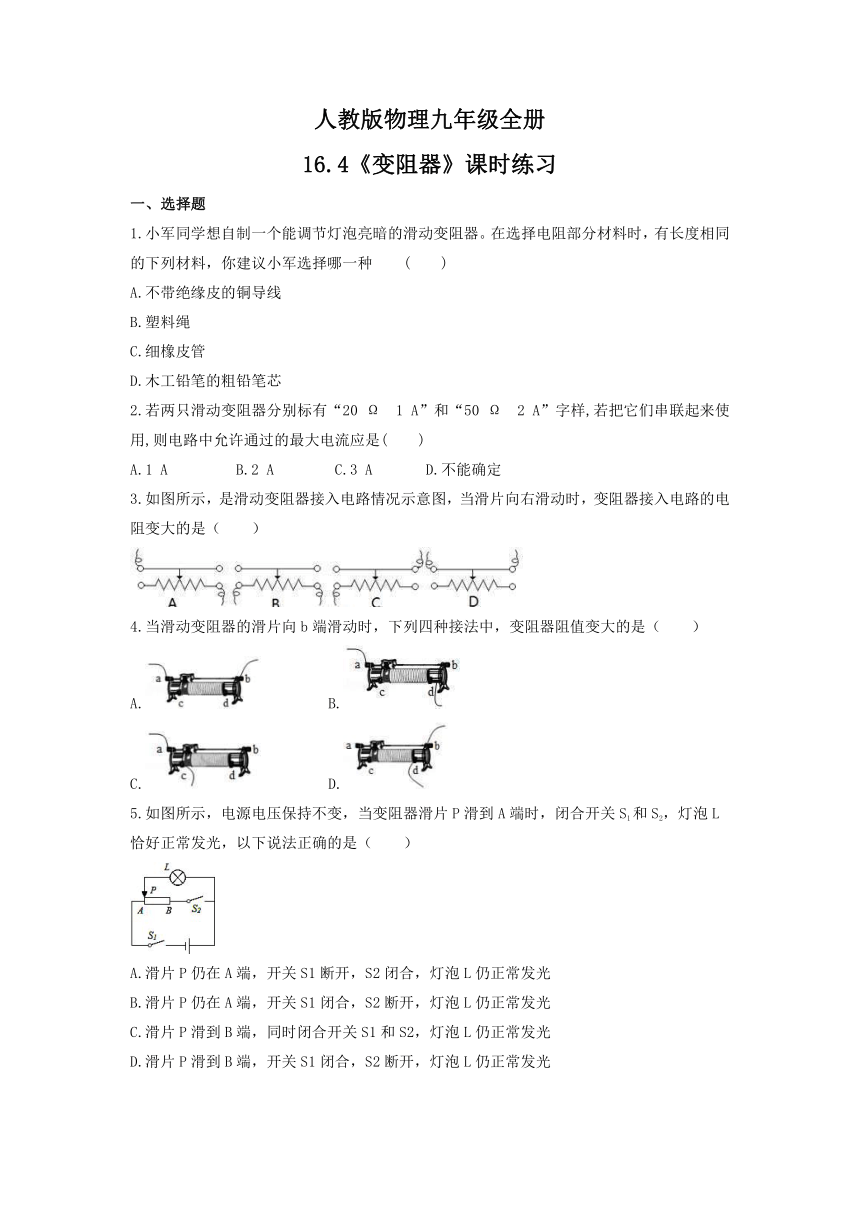

人教版物理九年级全册
16.4《变阻器》课时练习
一、选择题
1.小军同学想自制一个能调节灯泡亮暗的滑动变阻器。在选择电阻部分材料时,有长度相同的下列材料,你建议小军选择哪一种
(
)
A.不带绝缘皮的铜导线
B.塑料绳
C.细橡皮管
D.木工铅笔的粗铅笔芯
2.若两只滑动变阻器分别标有“20
Ω 1
A”和“50
Ω 2
A”字样,若把它们串联起来使用,则电路中允许通过的最大电流应是(  )
A.1
A
B.2
A
C.3
A
D.不能确定
3.如图所示,是滑动变阻器接入电路情况示意图,当滑片向右滑动时,变阻器接入电路的电阻变大的是(  )
4.当滑动变阻器的滑片向b端滑动时,下列四种接法中,变阻器阻值变大的是(  )
A.????
B.??
C.????
D.
5.如图所示,电源电压保持不变,当变阻器滑片P滑到A端时,闭合开关S1和S2,灯泡L恰好正常发光,以下说法正确的是(  )
A.滑片P仍在A端,开关S1断开,S2闭合,灯泡L仍正常发光
B.滑片P仍在A端,开关S1闭合,S2断开,灯泡L仍正常发光
C.滑片P滑到B端,同时闭合开关S1和S2,灯泡L仍正常发光
D.滑片P滑到B端,开关S1闭合,S2断开,灯泡L仍正常发光

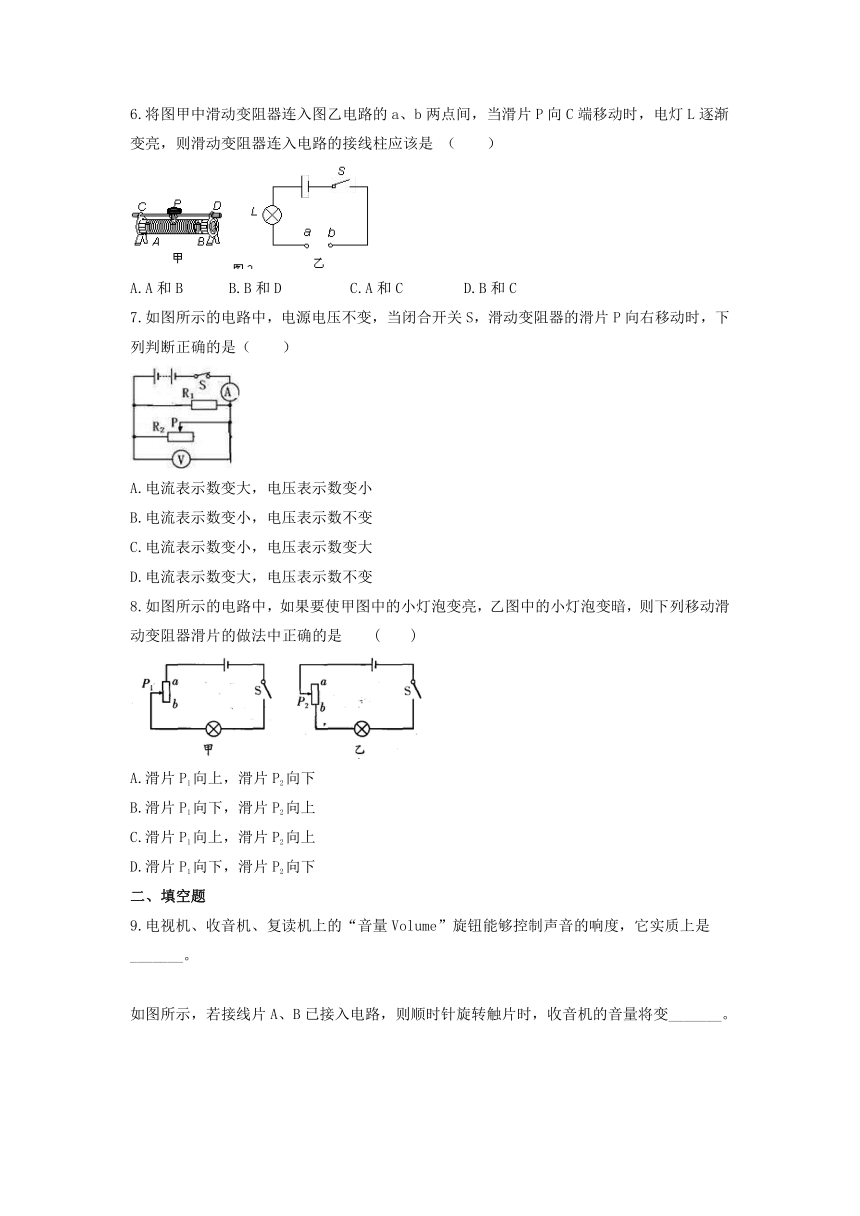

6.将图甲中滑动变阻器连入图乙电路的a、b两点间,当滑片P向C端移动时,电灯L逐渐变亮,则滑动变阻器连入电路的接线柱应该是
(  )
A.A和B?
B.B和D
C.A和C
D.B和C
7.如图所示的电路中,电源电压不变,当闭合开关S,滑动变阻器的滑片P向右移动时,下列判断正确的是(  )
A.电流表示数变大,电压表示数变小
B.电流表示数变小,电压表示数不变
C.电流表示数变小,电压表示数变大
D.电流表示数变大,电压表示数不变
8.如图所示的电路中,如果要使甲图中的小灯泡变亮,乙图中的小灯泡变暗,则下列移动滑动变阻器滑片的做法中正确的是
(
)
A.滑片P1向上,滑片P2向下
B.滑片P1向下,滑片P2向上
C.滑片P1向上,滑片P2向上
D.滑片P1向下,滑片P2向下
二、填空题
9.电视机、收音机、复读机上的“音量Volume”旋钮能够控制声音的响度,它实质上是_______。
如图所示,若接线片A、B已接入电路,则顺时针旋转触片时,收音机的音量将变_______。
10.滑动变阻器上标有“10
Ω
2
A”字样,其中“10
Ω”表示_______,“2A”表示______。
11.如图所示,用导线把电池、小灯泡和一段粗细均匀的电阻丝连接起来。当金属夹从电阻丝某点,沿电阻丝向右移动的过程中,小灯泡亮度逐渐_______(变亮/变暗/不变)。这表明导体电阻的大小跟导体的_______有关。
12.如图所示的电阻箱的示数是
Ω。?
13.图2中M、N间接入如图1所示的滑动变阻器.当M与A、N与B相连接,滑片向右端移动,接入电路的电阻将__________
(选填“变大”、“变小”或“不变”),这是因为将滑动变阻器当成__________接在电路中.
14.下图为用滑动变阻器改变电流的实验。
(1)在闭合开关前,滑片P应移动到最   (选填“左”或“右”)端。?
(2)滑片向A端滑动时,小灯泡    (选填“变亮”“变暗”或“不变”)。?
(3)开始实验后,如果甲同学发现无论怎样移动滑片P,灯的亮度都不发生变化,而且一直很暗,这可能是
。?
三、作图题
15.如图是用滑动变阻器改变电流大小的电路图及有关元件示意图,请用笔画线代替导线,按电路图完成对应实物图的边接.已知灯泡电阻约为8Ω.要求:
①当滑动变阻器的滑片P向右移动时,小灯泡逐渐变暗;
②电流表读数尽可量精确.
四、实验题
16.康康进行“改变小灯泡的亮度”的实验时,他已连接好了部分电路,如图所示.已知电源电压为3V且保持不变,小灯泡的正常发光电压为2.5V,请你接着完成下列步骤:
(1)电路中只缺少一根导线,请你用笔画线代替导线,将图甲中电路连接完整(要求:滑片向右滑动时,灯泡变亮);
(2)实验前,连接电路时开关S应当处于    状态,应将滑片P置于电阻???
的位置;实验中,移动滑动变阻器的滑片P到某一位置,电压表的示数如图乙所示,此时灯泡两端电压是?
,为了测量小灯泡正常发光时的电压,应将滑片P向  端移动(选填“左”或“右”);
(3)当电压表的示数如图乙所示时,电流表的示数如图丙所示,则通过小灯泡的电流大小为      A.实验中小灯泡突然不亮了,但两表仍然有示数,原因是??????

参考答案
1.答案为:D
2.答案为:A;
3.答案为:C??
4.答案为:C
5.答案为:B
6.答案为:C
7.答案为:B
8.答案为:C
9.答案为:滑动变阻器

10.答案为:变阻器的最大阻值是10
Ω
变阻器允许通过的最大电流为2
A
11.答案为:变暗
长度
12.答案为:2
098
13.答案为:不变;定值电阻.
14.答案为:(1)左 (2)变暗 (3)滑动变阻器接入的是下面两个接线柱
15.连接如图:
16.答案为:(1)略
(2)断开
最大(最左端)
1.3V?
右(3)0.2
小灯泡短路
