18.3《测量小灯泡的电功率》课时练习（含答案） 2021-2022学年人教版物理九年级全册

人教版物理九年级全册
18.3《测量小灯泡的电功率》课时练习
一、选择题
1.下列各组仪器中,不能用来测量电功率的是(　　)
A.电能表和停表
B.电压表和电流表
C.电功率仪表
D.电流表和停表
2.图甲中的两个电流表均为学校实验室里常用的电流表(如图乙所示)。闭合开关后,两电流表的指针都正常偏转且偏转角度相同,此时灯L1和L2所消耗的电功率P1和P2的比值为(　　)
A.4∶1
B.1∶4
C.5∶1
D.1∶5
3.下图是小松同学做电学实验时所画电路图的一部分,根据此图中所提供器材,可以直接研究的问题是(　　)
A.测小灯泡正常发光的电阻
B.测小灯泡的实际电功率
C.测小灯泡消耗的电能
D.测小灯泡正常工作时的温度
4.图甲中的两个电流表均为学校实验室里常用的电流表(如图乙所示)。闭合开关后,两电流表的指针都正常偏转且偏转角度相同,此时灯L1和L2所消耗的电功率P1和P2的比值为(　　)
A.4∶1??
??
B.1∶4?
C.5∶1??
D.1∶5
5.如图所示，测量小灯泡电功率的电路图，电源电压恒为6V，电流表量程0～0.6A，电压表量程0～3V，滑动变阻器规格“50Ω
1A”，小灯泡规格“2.5V
0.625W”，若不考虑小灯泡阻值随温度的变化，小灯泡两端电压不允许超过额定值，闭合开关，下列说法正确的是（　　）
A.滑片向右滑动，电流表示数变小，电压表示数变大?
B.电流表的示数允许变化范围是0.1～0.25A?
C.滑动变阻器的阻值允许调节的范围是24～50Ω?
D.电路的最大电功率是2.5W
6.小伟同学用如图所示的电路测小灯泡的功率.电路中电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A.滑动变阻器的规格为“20Ω
1A”，灯泡标有“2.5V
1.25W”字样.若闭合开关，两电表的示数均不超过所选量程，灯泡两端的电压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法中正确的是（　　）
A.滑动变阻器的电阻允许调节的范围是0～20Ω
B.电流表示数的变化范围是0～1A
C.灯泡的最小功率是1.25W
D.该电路的最大功率是2.25W
7.小红同学在做测定小灯泡电功率实验时，连接的电路如图所示（电路各元件均完好），闭合开关后，实验电路可能出现的情况是（
）
A.电流表、电压表被烧毁
B.电压表示数接近电源两端的电压
C.灯被烧毁
D.电流表指针有明显偏转
8.小华用如图所示的电路测小灯泡功率.电路中电源电压恒为4.5V，电压表的量程为O～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω
lA”，灯泡标有“2.5V
1.25W”字样。若闭合开关，两电表的示数均不超过所选量程，灯泡两端电压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法正确的是（
）
A.电流表示数的变化范围是O～0.5A
B.滑动变阻器的电阻允许调节的范围是2.5～20Ω

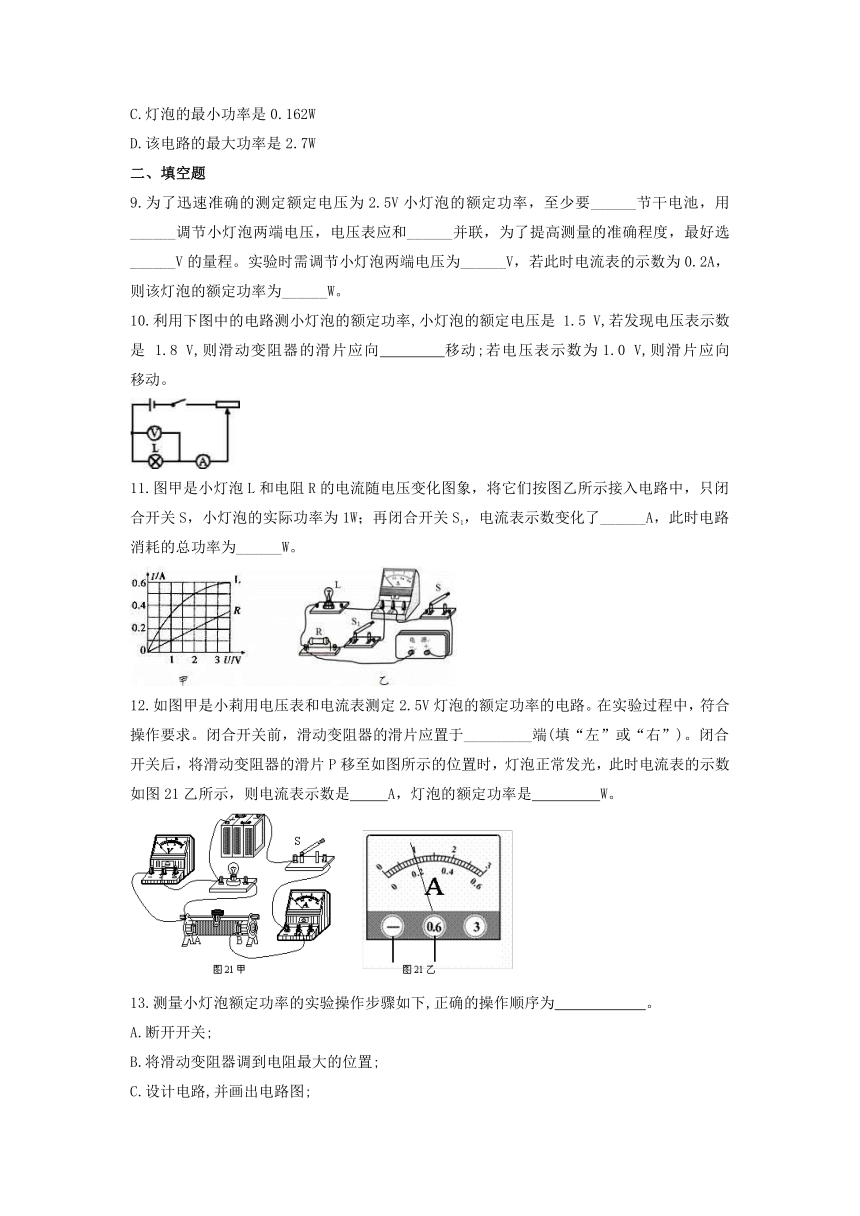

C.灯泡的最小功率是0.162W
D.该电路的最大功率是2.7W
二、填空题
9.为了迅速准确的测定额定电压为2.5V小灯泡的额定功率，至少要______节干电池，用______调节小灯泡两端电压，电压表应和______并联，为了提高测量的准确程度，最好选______V的量程。实验时需调节小灯泡两端电压为______V，若此时电流表的示数为0.2A，则该灯泡的额定功率为______W。
10.利用下图中的电路测小灯泡的额定功率,小灯泡的额定电压是
1.5
V,若发现电压表示数是
1.8
V,则滑动变阻器的滑片应向　　　　移动;若电压表示数为1.0
V,则滑片应向　　　　移动。?
11.图甲是小灯泡L和电阻R的电流随电压变化图象，将它们按图乙所示接入电路中，只闭合开关S，小灯泡的实际功率为1W；再闭合开关S1，电流表示数变化了______A，此时电路消耗的总功率为______W。
12.如图甲是小莉用电压表和电流表测定2.5V灯泡的额定功率的电路。在实验过程中，符合操作要求。闭合开关前，滑动变阻器的滑片应置于_________端(填“左”或“右”)。闭合开关后，将滑动变阻器的滑片P移至如图所示的位置时，灯泡正常发光，此时电流表的示数如图21乙所示，则电流表示数是??
A，灯泡的额定功率是???
?W。
13.测量小灯泡额定功率的实验操作步骤如下,正确的操作顺序为　　　　　　。?
A.断开开关;
B.将滑动变阻器调到电阻最大的位置;
C.设计电路,并画出电路图;
D.整理器材;
E.闭合开关,调节滑片,使小灯泡两端电压等于额定电压;
F.观察并记录电流表的读数;
G.断开开关,按电路图连接电路;
H.应用公式,计算小灯泡的额定功率。
14.在测2.5V小灯泡（电阻大约10Ω左右）额定功率的实验时，小明连接了如图甲所示的电路，其中电源电压为6V.
（1）请用笔画线将甲图中的电路连接完整，然后在乙图中画出相应的电路图；
（2）在连接电路时，有“10Ω，1A”和“20Ω，1A”两个滑动变阻器可供选择，则应该选择　　的变阻器连入电路，才能保证实验顺利进行.
（3）在连接电路时必须注意两点，即：　　；　　.
（4）小明调节滑片P的位置.使电压表的示数为2.5V，这时电流表的示数如图丙所示.则该灯泡的额定功率是　　瓦.
三
、实验题
15.在测定小灯泡的电功率的实验中,小明同学选取了一个标有“2.5
V”、额定功率约为1
W的小灯泡和必要的实验器材,连接的电路如图甲所示。
(1)闭合开关前,老师检查发现小明同学连接的电路有一根导线连接错误,请你在错误的连线上画“×”,并只移动一根导线,用笔画线代替导线将电路连接正确。
(2)经检查电路连接正确后,小明连续进行了4次测量,并把测量的数据和观察到的现象填写在表格里,其中第3次测量时电流表的示数如图乙所示,此时的电流为　　　
A,小灯泡的额定功率为　　　
W。?
(3)从表格中的数据可知,灯丝的电阻随两端电压的增加而　　　　(选填“增大”或“减小”),灯丝电阻发生变化的本质是电阻随　　　　　　　　而增大。?
参考答案
1.答案为：D；
2.答案为：A；
3.答案为：B；
4.答案为：A
5.答案为：B
6.答案为：D.
7.答案为：B
8.答案为：C
9.答案为：滑动变阻器、小灯泡、03、2.5、0.5
10.答案为：右　左
11.答案为：0.2；1.4.
12.答案为：左，0.2
，0.5?
13.答案为：CGBEFADH
14.答案为：（1）如图所示；（2）“20Ω
1A”；
（3）开关断开；滑动变阻器移到阻值最大处；（4）0.65.
15.答案为：(1)电路图如图所示　(2)0.42　1.05
(3)增大　温度升高
