15.2《电流和电路》同步练习（含答案） 2021-2022学年人教版物理九年级全册

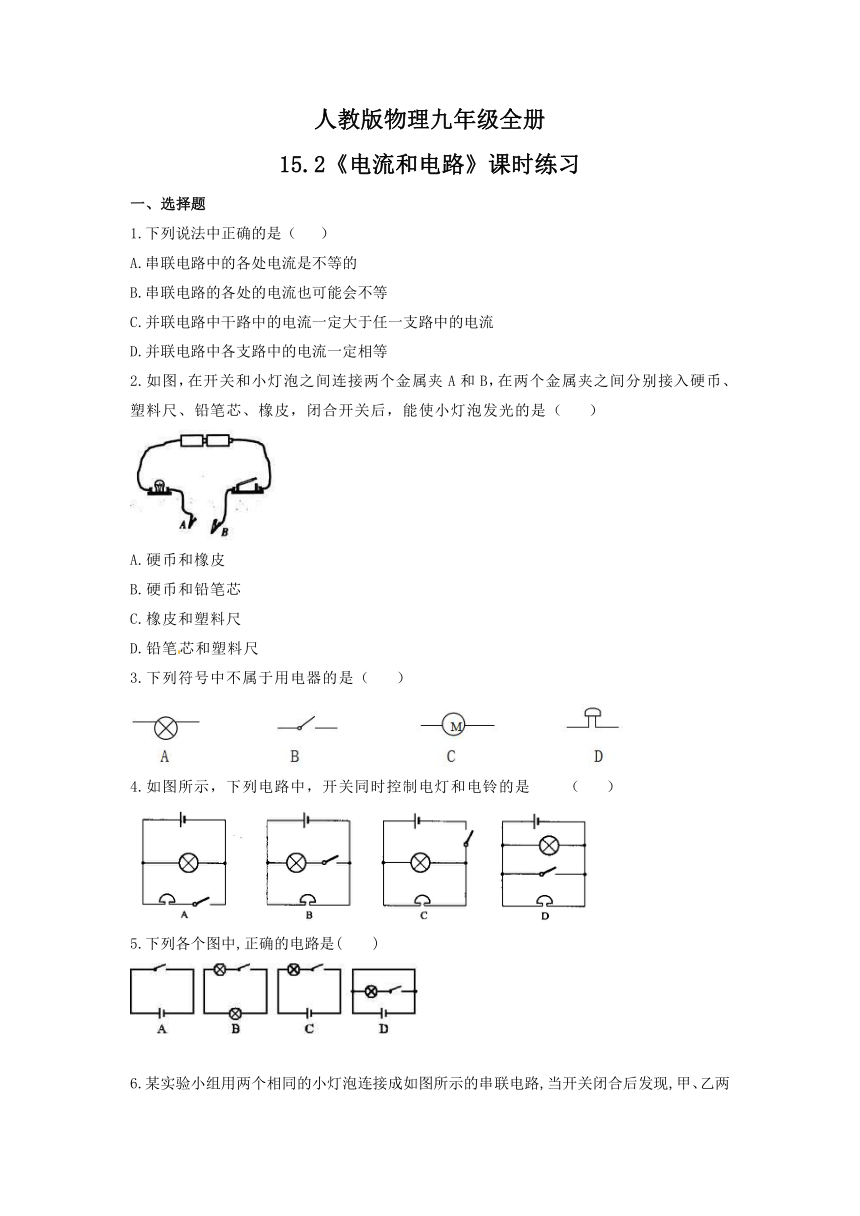

人教版物理九年级全册
15.2《电流和电路》课时练习
一、选择题
1.下列说法中正确的是（
）
A.串联电路中的各处电流是不等的
B.串联电路的各处的电流也可能会不等
C.并联电路中干路中的电流一定大于任一支路中的电流
D.并联电路中各支路中的电流一定相等
2.如图，在开关和小灯泡之间连接两个金属夹A和B，在两个金属夹之间分别接入硬币、塑料尺、铅笔芯、橡皮，闭合开关后，能使小灯泡发光的是（
）
A.硬币和橡皮
B.硬币和铅笔芯
C.橡皮和塑料尺
D.铅笔芯和塑料尺
3.下列符号中不属于用电器的是（
）
4.如图所示，下列电路中，开关同时控制电灯和电铃的是
（
）
5.下列各个图中,正确的电路是(　　)

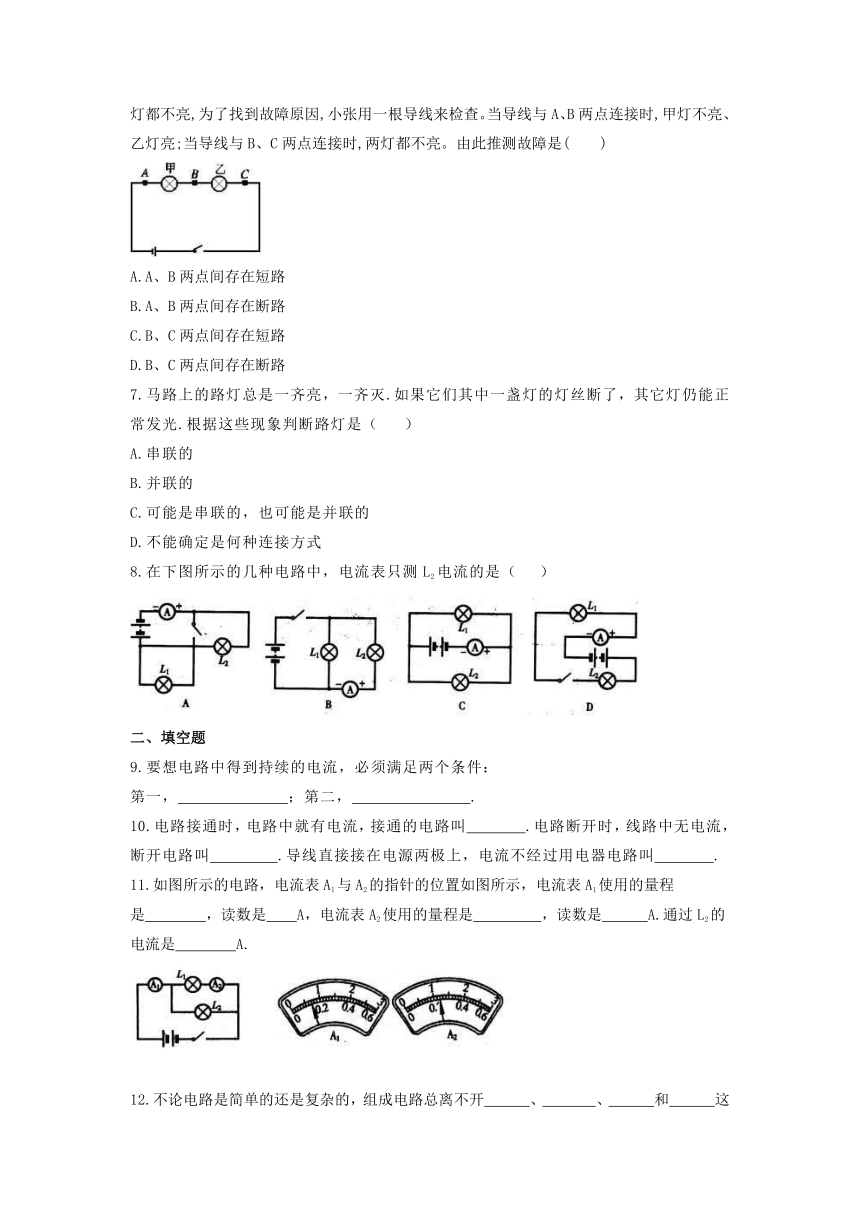

6.某实验小组用两个相同的小灯泡连接成如图所示的串联电路,当开关闭合后发现,甲、乙两灯都不亮,为了找到故障原因,小张用一根导线来检查。当导线与A、B两点连接时,甲灯不亮、乙灯亮;当导线与B、C两点连接时,两灯都不亮。由此推测故障是(　　)
A.A、B两点间存在短路
B.A、B两点间存在断路
C.B、C两点间存在短路
D.B、C两点间存在断路
7.马路上的路灯总是一齐亮，一齐灭.如果它们其中一盏灯的灯丝断了，其它灯仍能正常发光.根据这些现象判断路灯是（
）
A.串联的
B.并联的
C.可能是串联的，也可能是并联的
D.不能确定是何种连接方式
8.在下图所示的几种电路中，电流表只测L2电流的是（
）
二、填空题
9.要想电路中得到持续的电流，必须满足两个条件：
第一，
；第二，
.
10.电路接通时，电路中就有电流，接通的电路叫
.电路断开时，线路中无电流，断开电路叫
.导线直接接在电源两极上，电流不经过用电器电路叫
.
11.如图所示的电路，电流表A1与A2的指针的位置如图所示，电流表A1使用的量程是
，读数是
A，电流表A2使用的量程是
，读数是
A.通过L2的电流是
A.
12.不论电路是简单的还是复杂的，组成电路总离不开
、
、
和
这四种元件.在电路中提供电能的是
，消耗电能的是
，输送电能的是
，控制电能输送的是
.
13.如图所示的某段电路中，A、B、C、D、E是四个接线柱.A接电源的负极，E接电源的正极.
（1）用导线连接A、B，则电流通过灯
，它们是
联的；
（2）用导线只连接C、D，则电流通过灯
，它们是
联的.
14.如图所示,当开关S1、S2断开时,电路是　　　　;当S1闭合、S2断开时,电路是　　　　;当S1、S2都闭合时,电路是　　　　。(均选填“通路”“断路”或“短路”)?
三、作图题
15.野营时,小红带的手电筒不发光了,请你帮助她找出原因。
(1)请根据图甲所示手电筒的结构示意图,将图乙电路图补画完整。
(2)写出手电筒不发光的三种可能原因。
①　
;?
②　
;?
③　
。?
参考答案
1.答案为：C
2.答案为：B.
3.答案为：B.
4.答案为：C
5.答案为：C；
6.答案为：B；
7.答案为：B
8.答案为：B
9.答案为：要有电源
电路必须是通路
10.答案为：通路
断路
短路
11.答案为：0-3A
0.7A
0-0.6A
0.24A
0.46A
12.答案为：电源
开关
导线
用电器
电源
用电器
导线
开关
13.答案为：L1、L3
并
；L1
L2
并；
14.答案为：断路　通路　短路
15.答案为：(1)如图所示
(2)灯丝断了;电源失效;开关(或其他部分电路)接触不良;灯泡(或电源)短路。
