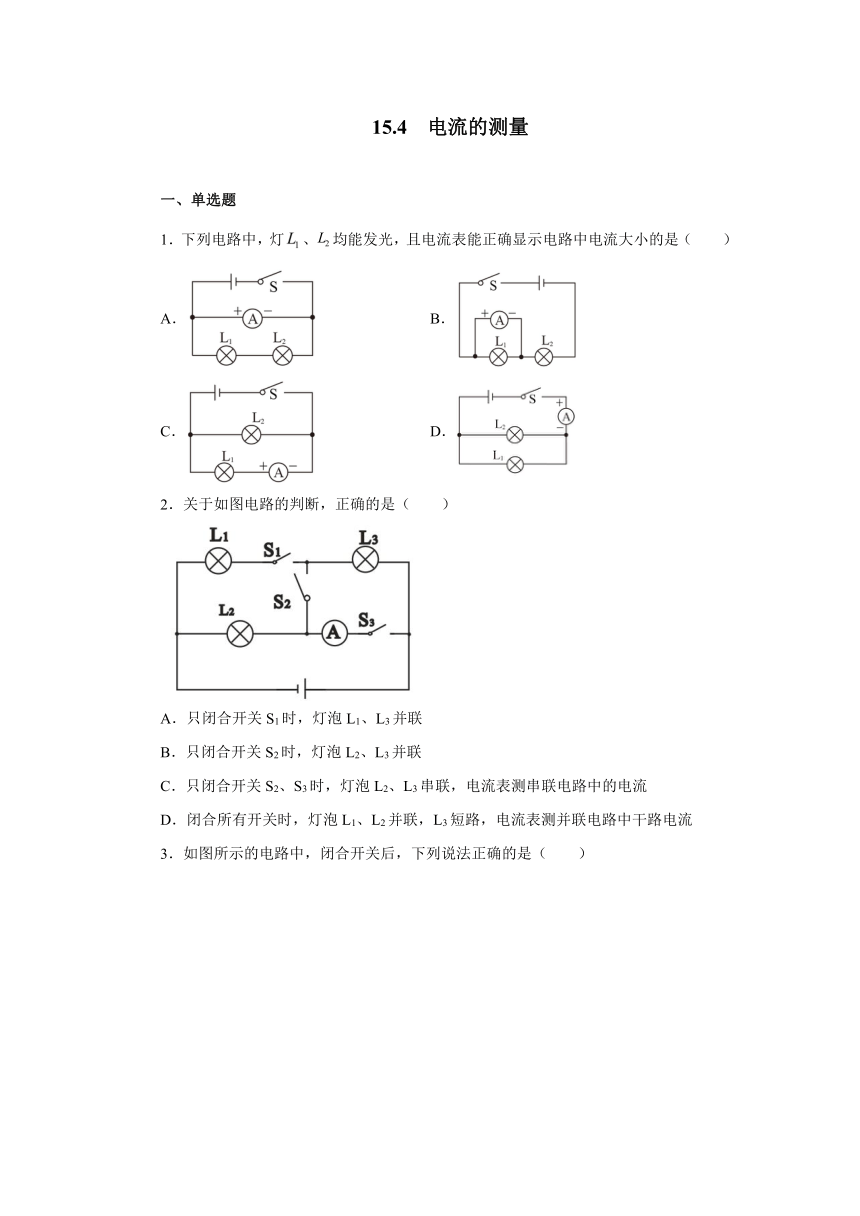

15.4电流的测量同步练习2021-2022学年人教版九年级物理全一册（含答案）

15.4
电流的测量
一、单选题
1．下列电路中，灯、均能发光，且电流表能正确显示电路中电流大小的是（　　）
A．
B．
C．
D．
2．关于如图电路的判断，正确的是（　　）
A．只闭合开关S1时，灯泡L1、L3并联
B．只闭合开关S2时，灯泡L2、L3并联
C．只闭合开关S2、S3时，灯泡L2、L3串联，电流表测串联电路中的电流
D．闭合所有开关时，灯泡L1、L2并联，L3短路，电流表测并联电路中干路电流

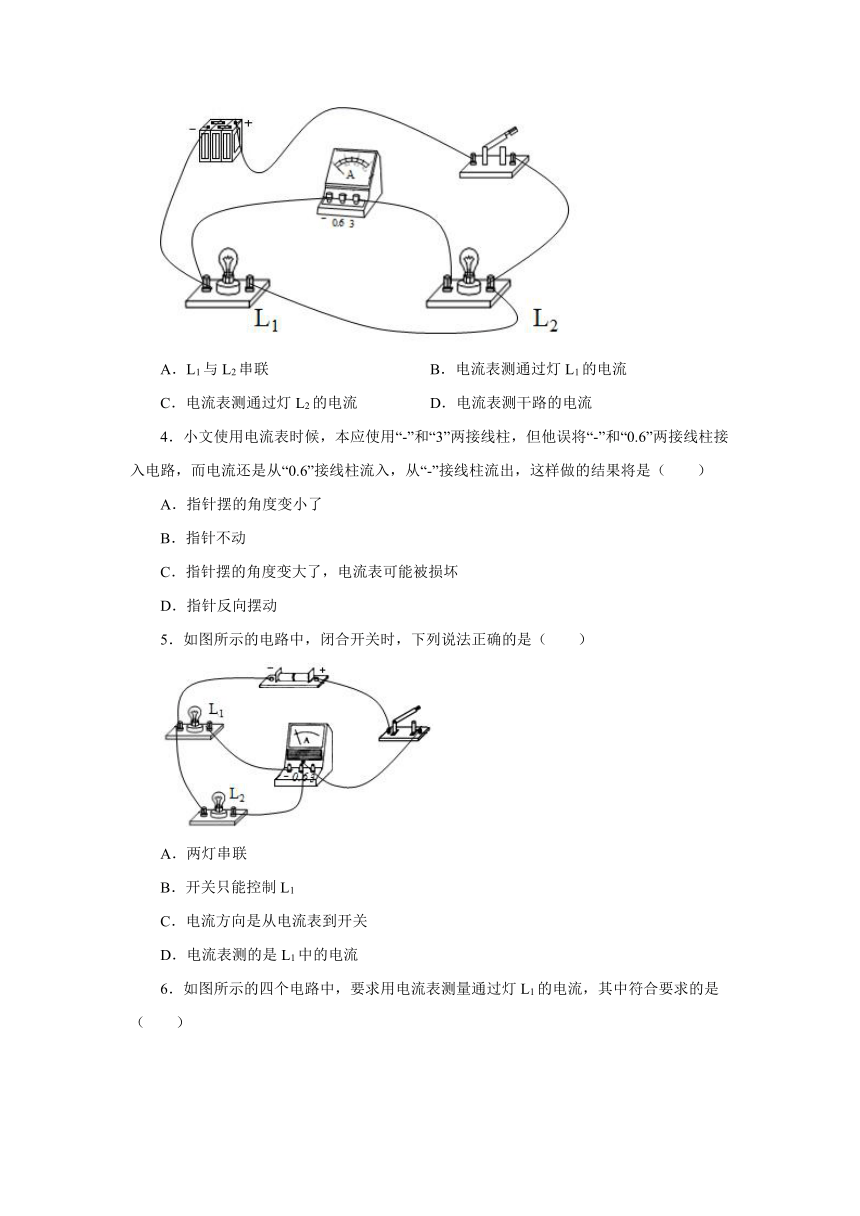

3．如图所示的电路中，闭合开关后，下列说法正确的是（　　）
A．L1与L2串联
B．电流表测通过灯L1的电流
C．电流表测通过灯L2的电流
D．电流表测干路的电流
4．小文使用电流表时候，本应使用“-”和“3”两接线柱，但他误将“-”和“0.6”两接线柱接入电路，而电流还是从“0.6”接线柱流入，从“-”接线柱流出，这样做的结果将是（　　）
A．指针摆的角度变小了
B．指针不动
C．指针摆的角度变大了，电流表可能被损坏
D．指针反向摆动
5．如图所示的电路中，闭合开关时，下列说法正确的是（　　）
A．两灯串联
B．开关只能控制L1
C．电流方向是从电流表到开关
D．电流表测的是L1中的电流

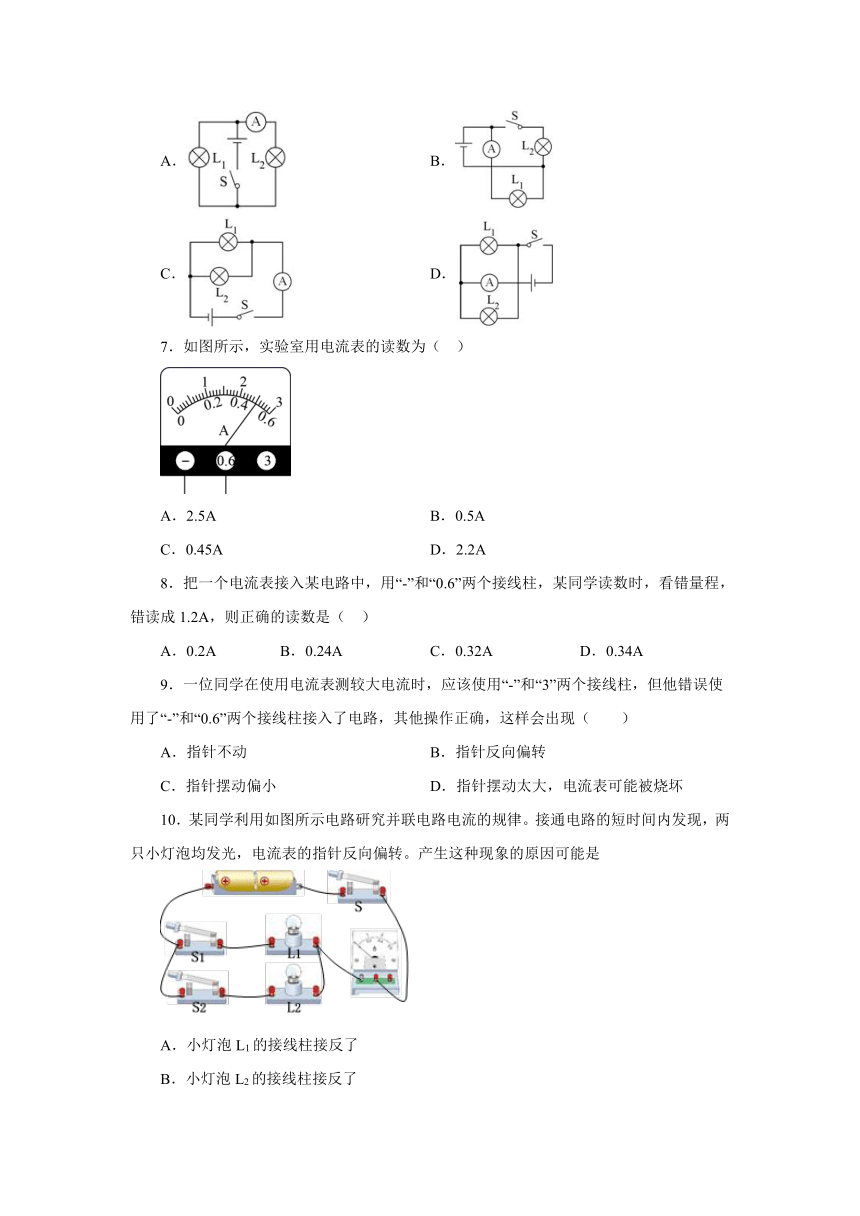

6．如图所示的四个电路中，要求用电流表测量通过灯L1的电流，其中符合要求的是（　　）
A．
B．
C．
D．
7．如图所示，实验室用电流表的读数为（
）
A．2.5A
B．0.5A
C．0.45A
D．2.2A
8．把一个电流表接入某电路中，用“-”和“0.6”两个接线柱，某同学读数时，看错量程，错读成1.2A，则正确的读数是（
）
A．0.2A
B．0.24A
C．0.32A
D．0.34A
9．一位同学在使用电流表测较大电流时，应该使用“-”和“3”两个接线柱，但他错误使用了“-”和“0.6”两个接线柱接入了电路，其他操作正确，这样会出现（　　）
A．指针不动
B．指针反向偏转
C．指针摆动偏小
D．指针摆动太大，电流表可能被烧坏
10．某同学利用如图所示电路研究并联电路电流的规律。接通电路的短时间内发现，两只小灯泡均发光，电流表的指针反向偏转。产生这种现象的原因可能是
A．小灯泡L1的接线柱接反了
B．小灯泡L2的接线柱接反了
C．电流表使用的量程偏小了
D．电流表的接线柱接反了
11．关于电流表及其使用，下列说法中正确的是（　　）
A．电流表应串联接入电路
B．使用电流表时，选用的量程越大越好
C．无法确定电流表量程时，选用
小量程的接线柱试触
D．如果选用较大的量程，可以将电流表直接接在电源的两极
12．关于电流表的使用，下列说法中不正确的是
A．使用前，当指针没有指在“0”刻度线上时，应先进行调零
B．在不能估计电流大小的情况下，应采用“试触”的办法确定电流表量程
C．读数时，应先明确所采用的量程和最小分度值后再读数
D．把“0.6”和“3”两接线柱接入电路时，电流表的量程为0～2.4
A
13．如图所示，电流表错接的电路是（
）
A．
B．
C．
D．
14．下列用电器正常工作时，电流最小的是（
）
A．家用空调器的电流
B．电子手表的电流
C．教室用照明日光灯的电流
D．实验中所用小灯泡的电流
二、作图题
15．小雨连接了如图电路，请在方框内画出它的电路图。
16．在图所示的电路中有两根导线尚未连接，以笔画线代替导线补上。补上后要求：
①闭合开关S，小灯L1与L2并联；
②电流表测量小灯L2的支路电流；
③开关S控制L1、L2。
17．在图中，将电源、电流表、小灯L2三个元件符号填入电路空缺处。要求：
①小灯L1与L2并联；
②电流表测小灯L1支路电流；
③开关S只控制L2。
三、实验题
18．某同学使用电流表测量通过某一灯泡的电流的实验。
(1)在连接电路的过程中，下列几点要求中没有必要的是（______）
A．按照电路图连接电路的过程中，开关应该是断开的
B．每处接线都必须接牢
C．必须从电池的正极开始依次连接电流表、开关、灯泡，最后连到电池的负极
D．连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关
(2)闭合开关后，发现电流表的指针偏转到如图所示的位置，于是他立即断开开关。则测量时产生这种现象的原因：______。
(3)该同学为了完成实验，下一步应该采取的措施是：________。
参考答案
1．C
2．D
3．C
4．C
5．D
6．B
7．B
8．B
9．D
10．D
11．A
12．D
13．D
14．B
15．
16．
17．
18．C
电流表所选量程偏小
换用0～3A量程
