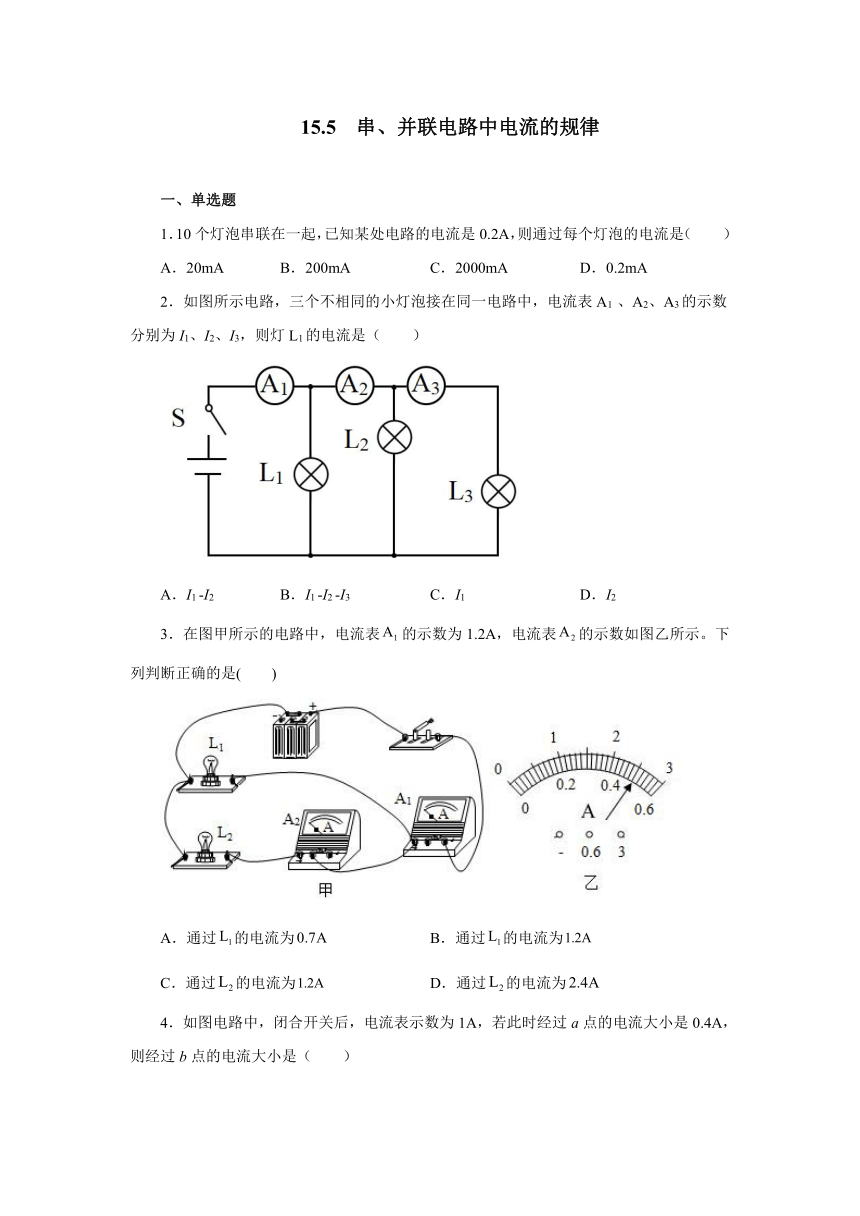

15.5串、并联电路中电流的规律同步练习 2021—2022学年人教版九年级物理全一册（含答案）

15.5
串、并联电路中电流的规律
一、单选题
1．10个灯泡串联在一起，已知某处电路的电流是0.2A，则通过每个灯泡的电流是（　　）
A．20mA
B．200mA
C．2000mA
D．0.2mA
2．如图所示电路，三个不相同的小灯泡接在同一电路中，电流表A1
、A2、A3的示数分别为I1、I2、I3，则灯L1的电流是（　　）
A．I1
-I2
B．I1
-I2
-I3
C．I1
D．I2
3．在图甲所示的电路中，电流表的示数为1.2A，电流表的示数如图乙所示。下列判断正确的是(
)
A．通过的电流为
B．通过的电流为
C．通过的电流为
D．通过的电流为

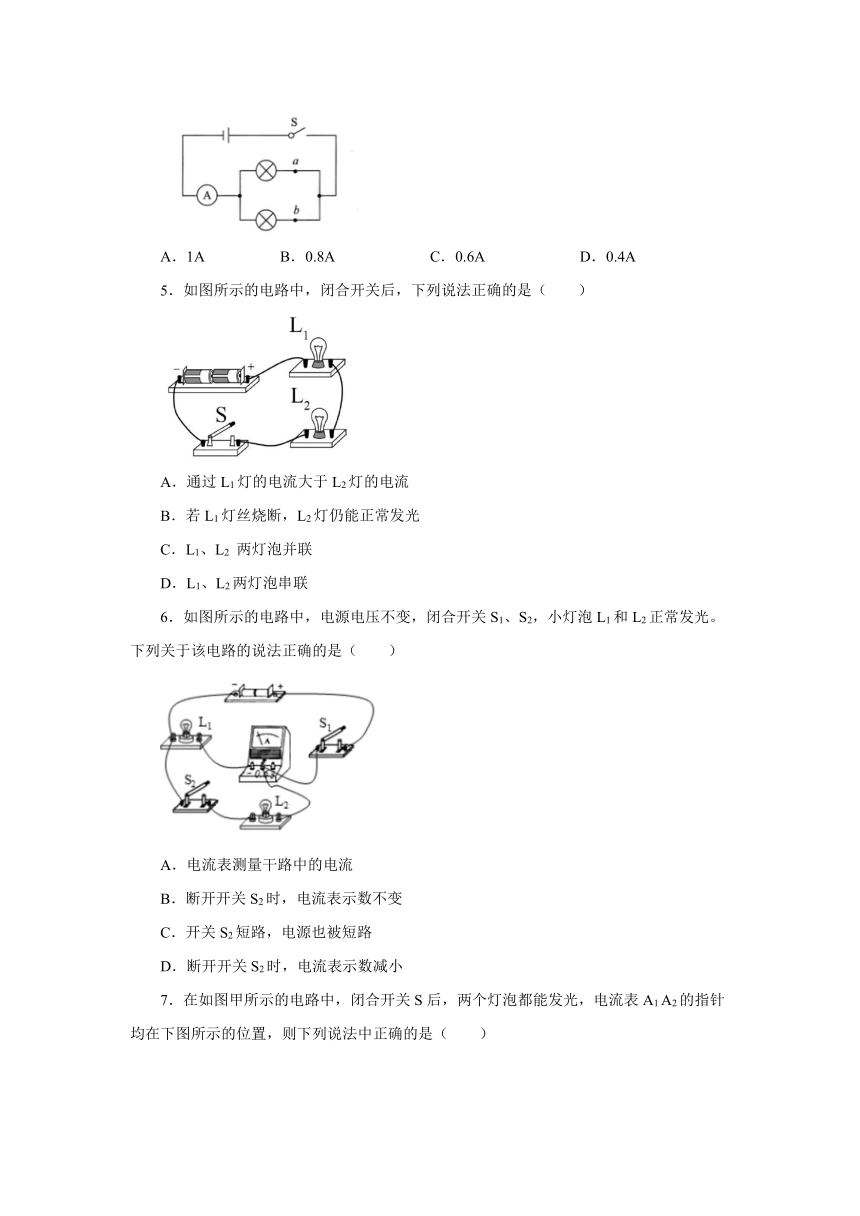

4．如图电路中，闭合开关后，电流表示数为1A，若此时经过a点的电流大小是0.4A，则经过b点的电流大小是（　　）
A．1A
B．0.8A
C．0.6A
D．0.4A
5．如图所示的电路中，闭合开关后，下列说法正确的是（　　）
A．通过L1灯的电流大于L2灯的电流
B．若L1灯丝烧断，L2灯仍能正常发光
C．L1、L2
两灯泡并联
D．L1、L2两灯泡串联
6．如图所示的电路中，电源电压不变，闭合开关S1、S2，小灯泡L1和L2正常发光。下列关于该电路的说法正确的是（　　）
A．电流表测量干路中的电流
B．断开开关S2时，电流表示数不变
C．开关S2短路，电源也被短路
D．断开开关S2时，电流表示数减小
7．在如图甲所示的电路中，闭合开关S后，两个灯泡都能发光，电流表A1
A2的指针均在下图所示的位置，则下列说法中正确的是（　　）
A．电流表A2的示数2.4A
B．通过灯L1的电流为1.92A
C．通过灯L1的电流为0.48A
D．电流表A1的示数是0.48A
8．用电流表测两灯串联时的电流，当闭合开关时，发现两灯时亮时暗，电流表来回摆动。发生此现象的可能原因是（
）
A．某盏灯灯丝已断
B．某盏灯灯丝已短路
C．电流表损坏而断路
D．灯泡与灯丝接触不好，时断时通
9．把甲、乙两盏灯按一定方式连接到电源上用电流表分别测出通过甲、乙两灯的电流为0.32A和0.24A，则甲、乙两灯的连接方式为（　　）
A．一定是串联
B．一定是并联
C．可能是串联也可能是并联
D．无法确定
10．在“探究串联电路中各处电流的关系”的实验中，小明同学用电流表分别测出图中a、b、c三处的电流后，为总结普遍规律，他下一步的操作最合理的是（
）
A．换用不同规格的灯泡，再次测量a、b、c三处的电流
B．将电源两极对调，再次测量a、b、c三处的电流
C．改变开关S的位置，再次测量a、b、c三处的电流
D．将图中两只灯泡位置对调，再次测量a、b、c三处的电流
11．下列说法中正确的是（
）
A．串联电路各处的电流也可能不相等
B．通过两灯的电流相等，则两灯一定是串联的
C．并联电路中各支路中的电流一定相等
D．并联电路中干路中的电流一定大于任一支路中的电流
二、作图题
12．小明利用如图所示的电路检验并联电路干路电流是否等于各支路电流之和，其中有一根导线接错了，请在接错的导线上打“×”，然后部画上正确的接线
（__________）
三、填空题
13．教室中有
6
盏日光灯，它们之间的连接方式是____联，若通过每盏灯的电流为
0.2A，
则总电流为____A。
14．如图所示，电流表A1的示数为0.6A，电流表A2的示数为0.4A，则L1中的电流是______A，L2中的电流是______A。
15．如图所示的电路中，电流表A1测的电流示数如图，电流是______A。如果电流表A2测得的电流为0.3A，则通过L1的电流大小为______A。
四、实验题
16．在探究“并联电路中干路电流与各支路电流的关系”实验中，小明同学设计了如图甲所示的实验电路。
(1)在测量A点电流时，小明连接了如图乙所示的电路图，闭合开关前，他检查发现，若闭合开关，两只小灯泡______（选填“发光”或“不发光”），他发现这是该电路中，一根导线连接错误造成的。请在这根导线上打“×”，然后画出正确的连接位置______；
(2)在连接实物电路时，开关应该______（选填“断开”或“闭合”）；
(3)若某同学在实验前，发现电流表的指针如图丙所示，产生这种现象的原因是：______；
(4)测完一组数据后，为了使实验结论具有普遍性，小明换上另外两个______（选填“规格相同”或“规格不同”）的小灯泡，重复上述实验，并将数据记录在了下面的表格中。
A点电流IA/A
B点电流IB/A
C点电流IC/A
0.44
0.22
0.66
0.28
0.46
0.75
(5)通过表格数据，在误差允许范围内，我们得到并联电路中的电流规律是：______（用文字表述）。
17．如图是“探究串联电路电流特点”的实验电路图：
（1）实验中,连接电路时开关要__________．
（2）下表是某同学实验中的一组数据：
电流表的位置
A
B
C
电流
指出上述表格所记录的数据中,C点电流应填______A．
（3）实验中某同学发现两个串联的小灯泡,一个发光,一个不发光,造成一个小灯泡不发光的原因是_______．
A．通过灯泡的电流小
B．灯泡的灯丝断了
C．灯丝的电阻小
D．小灯泡靠近负极．
（4）串联电路中电流的特点是：_____________．
五、计算题
18．在图所示的电路中，电流表A1的示数为0.4A，电流表A2的示数为0.6A。请你解答：
(1)通过L1的电流；
(2)通过L2的电流。
参考答案
1．B
2．A
3．A
4．C
5．D
6．B
7．B
8．D
9．B
10．A
11．D
12．
13．并
1.2
14．0.2
0.4
15．0.5A
0.2A
16．不发光
断开
电流表正负接线柱接反了
规格不同
在并联电路中，干路电流等于各支路电流之和
17．断开
0.3
C
电流处处相等
18．(1)0.4A；(2)0.2A
