15.2电流和电路同步练习 2021—2022学年人教版九年级物理全一册（含答案）

15.2
电流和电路
一、单选题
1．如图所示，取两个相同的验电器A和B，使A带正电，B不带电。用手拿中部套有绝缘橡胶的铜棒把A和B连接起来的瞬间，铜棒中（　　）
A．有正电荷流向A，B金属箔的张角减小
B．有负电荷流向B，A金属箔的张角增大
C．有负电荷流向A，此时电流的方向从A到B
D．有正电荷流向B，此时电流的方向从A到B
2．在下列电路元件中，全部为用电器的是（　　）
A．洗衣机、收录机、电池组
B．白炽灯、电动机、电视机
C．电铃、开关、电饭锅
D．电源、电线、空调器
3．关于电路的知识，下列说法中不正确的是（　　）
A．只要电路闭合，电路中就有电流
B．金属中的电流是由自由电子定向移动形成的
C．在电路中，电源是把其他形式的能转化为电能的装置
D．一般的电路是由电源、用电器、开关和导线组成的
4．你见过史上最小气的猴子吗如图所示，这只猴子小气到只要你抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，他就停止吵闹。从物理学的角度分析，香蕉的作用相当于电路中的（　　）
A．开关
B．导线
C．电源
D．发声器

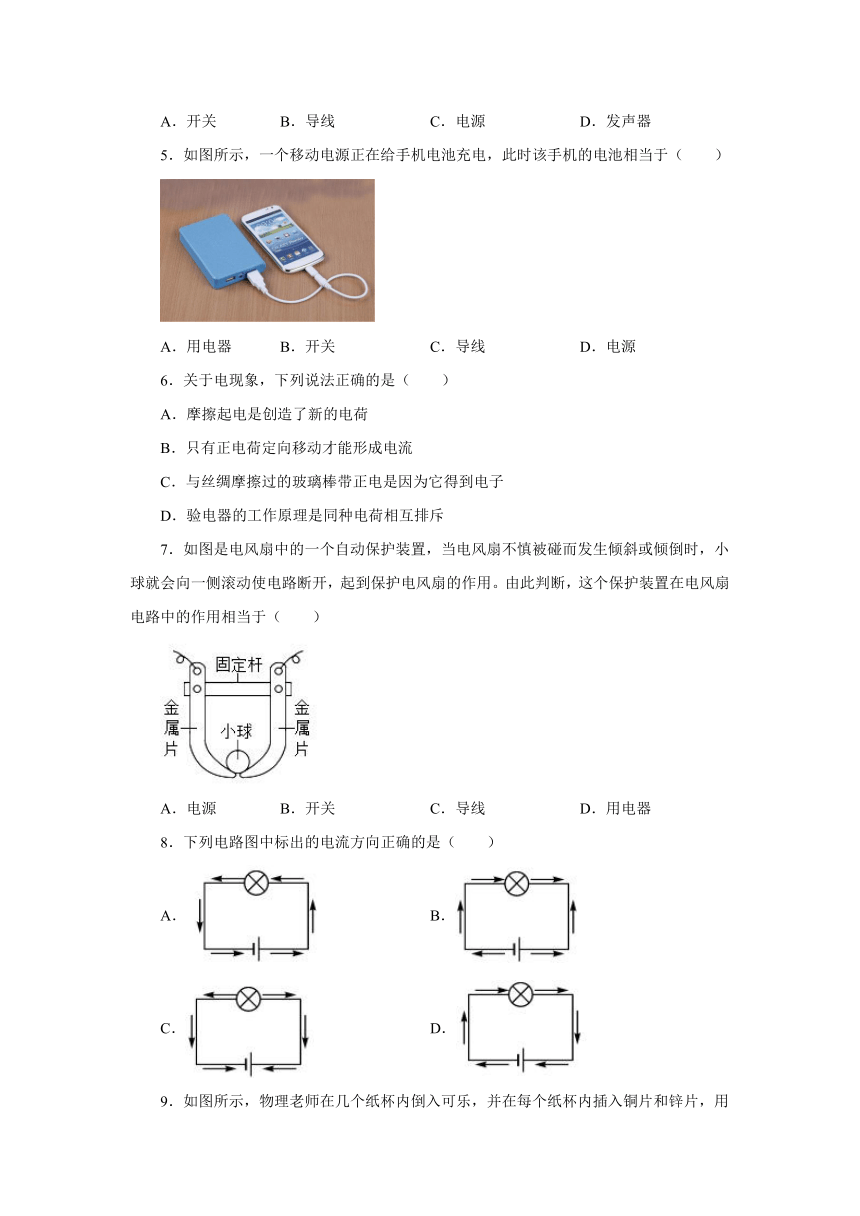

5．如图所示，一个移动电源正在给手机电池充电，此时该手机的电池相当于（　　）
A．用电器
B．开关
C．导线
D．电源
6．关于电现象，下列说法正确的是（　　）
A．摩擦起电是创造了新的电荷
B．只有正电荷定向移动才能形成电流
C．与丝绸摩擦过的玻璃棒带正电是因为它得到电子
D．验电器的工作原理是同种电荷相互排斥
7．如图是电风扇中的一个自动保护装置，当电风扇不慎被碰而发生倾斜或倾倒时，小球就会向一侧滚动使电路断开，起到保护电风扇的作用。由此判断，这个保护装置在电风扇电路中的作用相当于（　　）
A．电源
B．开关
C．导线
D．用电器
8．下列电路图中标出的电流方向正确的是（　　）
A．
B．
C．
D．

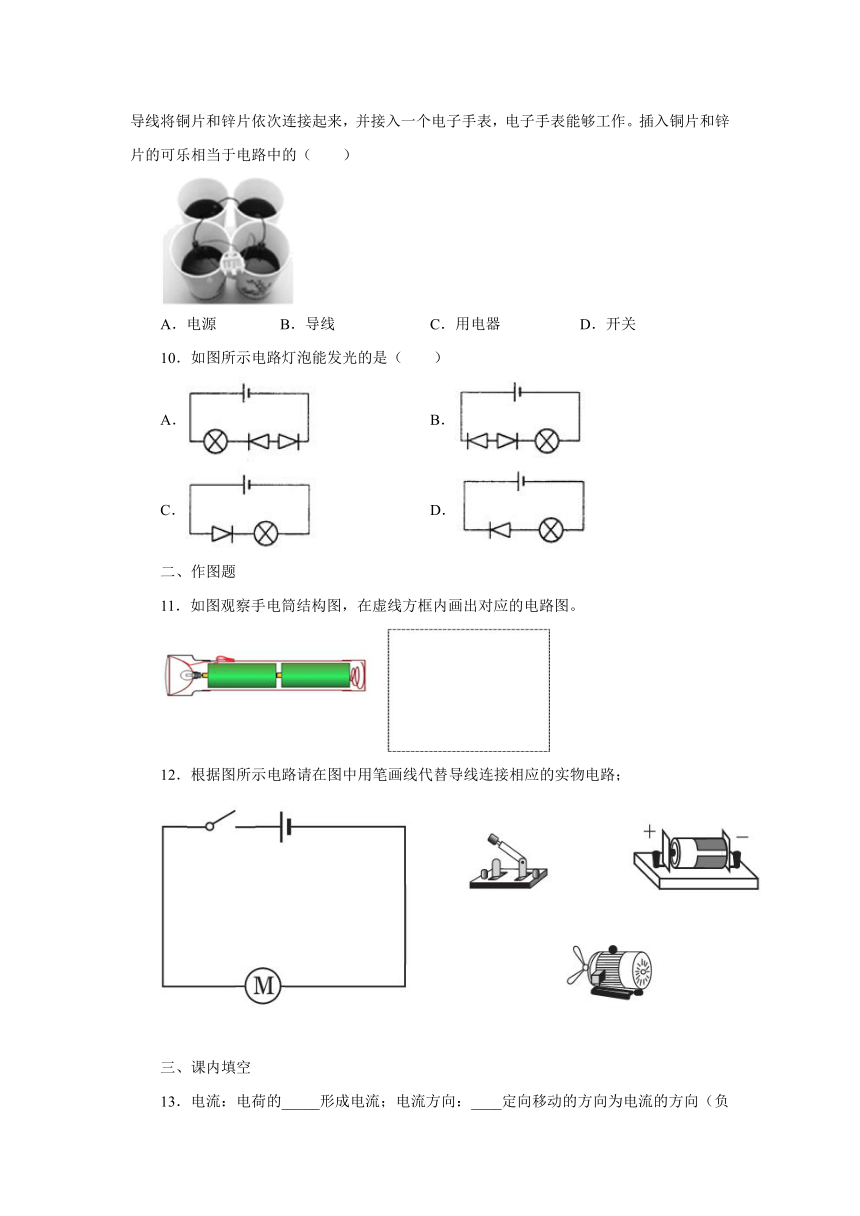

9．如图所示，物理老师在几个纸杯内倒入可乐，并在每个纸杯内插入铜片和锌片，用导线将铜片和锌片依次连接起来，并接入一个电子手表，电子手表能够工作。插入铜片和锌片的可乐相当于电路中的（　　）
A．电源
B．导线
C．用电器
D．开关
10．如图所示电路灯泡能发光的是（　　）
A．
B．
C．
D．
二、作图题
11．如图观察手电筒结构图，在虚线方框内画出对应的电路图。
12．根据图所示电路请在图中用笔画线代替导线连接相应的实物电路；
三、课内填空
13．电流：电荷的_____形成电流；电流方向：____定向移动的方向为电流的方向（负电荷定向移动方向和电流方向相反）；在电源外部，电流的方向从电源的_____极流向______极.
四、填空题
14．电路的工作状态：1、通路：处处连通的电路；2、开路：某处_______的电路；3、短路：用______直接将电源的正负极连通；
15．如图所示电路，此时是处于______状态；当闭合开关时，小灯泡发光，此时电路是处于______状态。
16．如图所示，这是人们利用充电桩给电动汽车充电时的情景，此时电动汽车上的锂离子电池相当于电路中的_____（选填“用电器”或“电源”）；充电过程中，将电能转化为_____能。
五、简答题
17．用符号表示电路连接的图，叫做电路图。电路图是对实际电路的有效抽象。有了元件的符号，我们就可以用它来方便地替代实物电路了。请根据左侧电路图，判断右侧的实物图连接的是否正确。
18．把正电荷定向移动的方向规定为电流的方向。按照这个规定，当电池、导线、小灯泡组成的回路闭合时，在电源外部，标出的电流的方向是否正确。说明原因。
参考答案
1．C
2．B
3．A
4．A
5．A
6．D
7．B
8．A
9．A
10．C
11．
12．
13．定向
正电荷
正
负
14．断开
导线
15．开路
通路
16．用电器
化学
17．正确
18．在电源外部，电流的方向是从电流正极经用电器流向电源负极，因此是正确的
