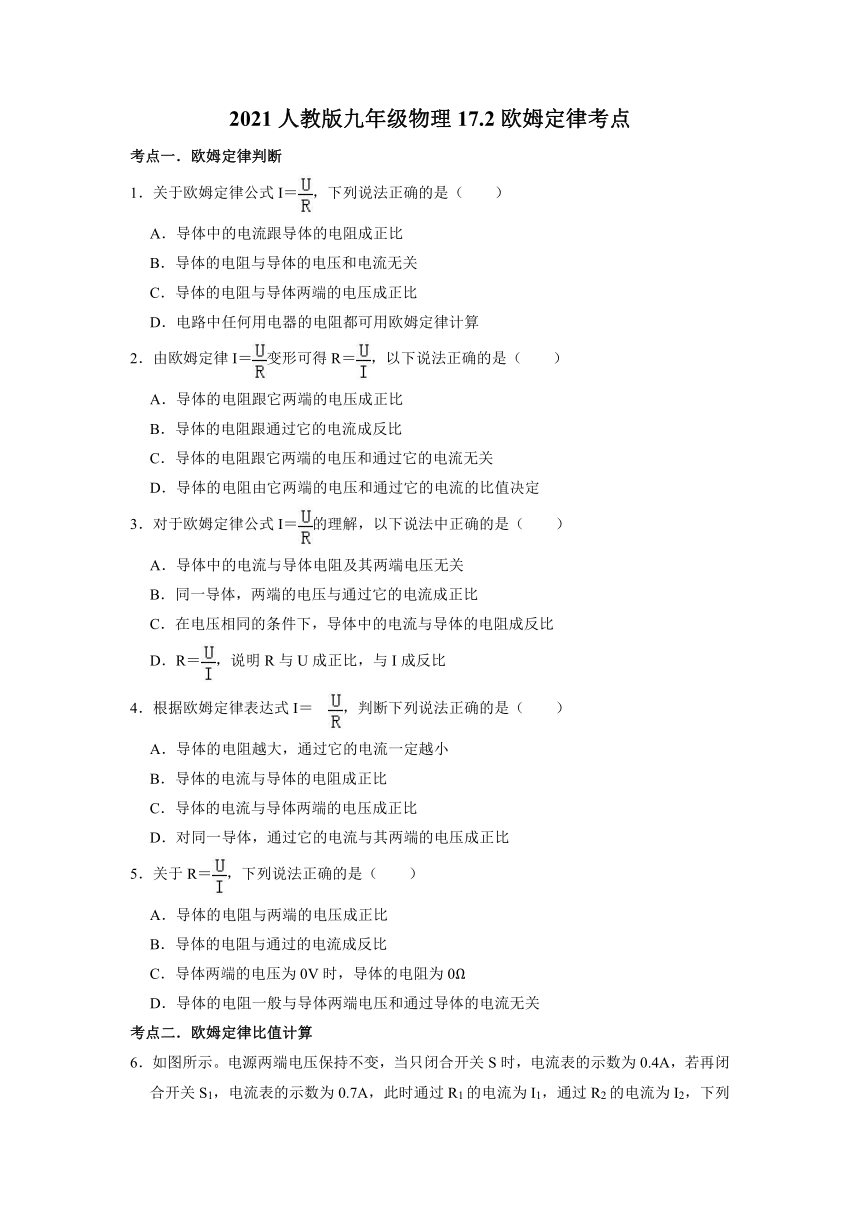

2021人教版九年级物理17.2欧姆定律考点
考点一.欧姆定律判断
1.关于欧姆定律公式I=,下列说法正确的是(  )
A.导体中的电流跟导体的电阻成正比
B.导体的电阻与导体的电压和电流无关
C.导体的电阻与导体两端的电压成正比
D.电路中任何用电器的电阻都可用欧姆定律计算
2.由欧姆定律I=变形可得R=,以下说法正确的是(  )
A.导体的电阻跟它两端的电压成正比
B.导体的电阻跟通过它的电流成反比
C.导体的电阻跟它两端的电压和通过它的电流无关
D.导体的电阻由它两端的电压和通过它的电流的比值决定
3.对于欧姆定律公式I=的理解,以下说法中正确的是(  )
A.导体中的电流与导体电阻及其两端电压无关
B.同一导体,两端的电压与通过它的电流成正比
C.在电压相同的条件下,导体中的电流与导体的电阻成反比
D.R=,说明R与U成正比,与I成反比
4.根据欧姆定律表达式I=?,判断下列说法正确的是(  )
A.导体的电阻越大,通过它的电流一定越小
B.导体的电流与导体的电阻成正比
C.导体的电流与导体两端的电压成正比
D.对同一导体,通过它的电流与其两端的电压成正比
5.关于R=,下列说法正确的是(  )
A.导体的电阻与两端的电压成正比
B.导体的电阻与通过的电流成反比
C.导体两端的电压为0V时,导体的电阻为0Ω
D.导体的电阻一般与导体两端电压和通过导体的电流无关
考点二.欧姆定律比值计算

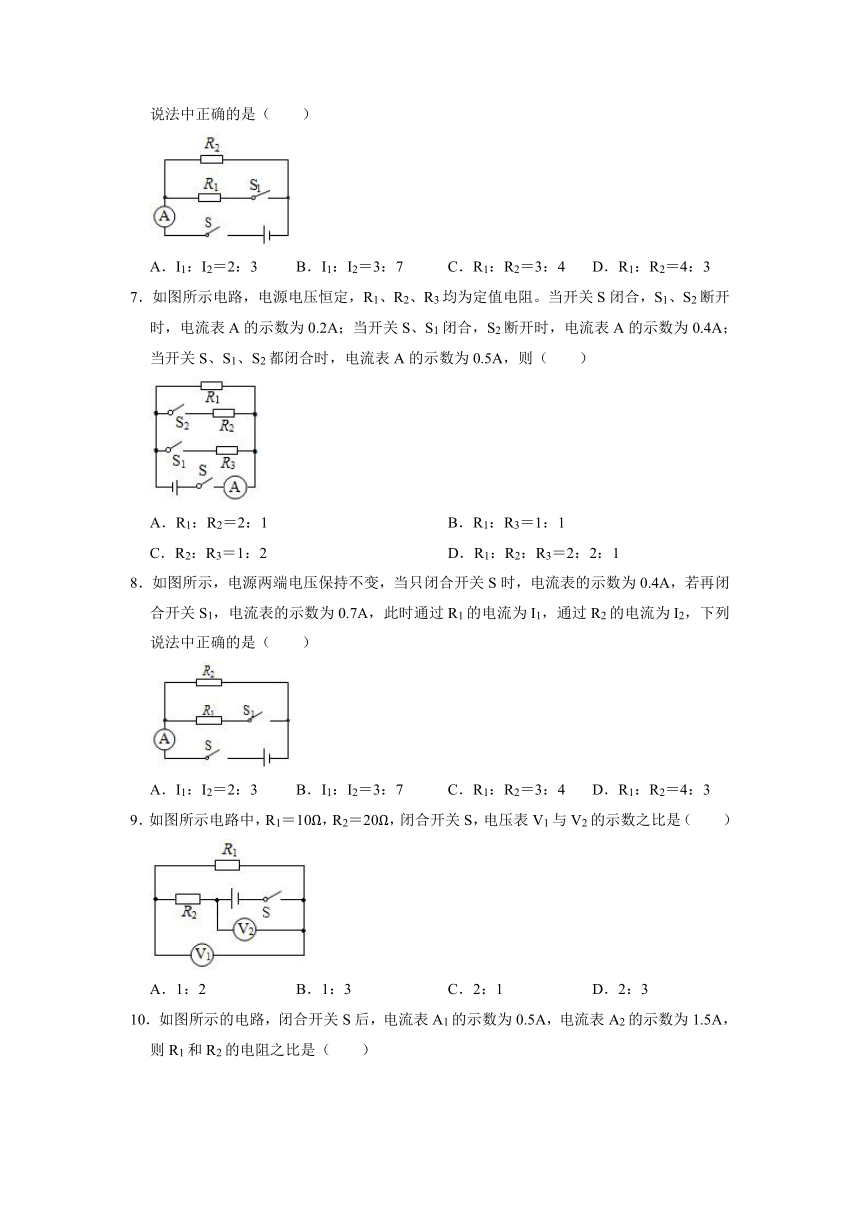

6.如图所示。电源两端电压保持不变,当只闭合开关S时,电流表的示数为0.4A,若再闭合开关S1,电流表的示数为0.7A,此时通过R1的电流为I1,通过R2的电流为I2,下列说法中正确的是(  )
A.I1:I2=2:3
B.I1:I2=3:7
C.R1:R2=3:4
D.R1:R2=4:3
7.如图所示电路,电源电压恒定,R1、R2、R3均为定值电阻。当开关S闭合,S1、S2断开时,电流表A的示数为0.2A;当开关S、S1闭合,S2断开时,电流表A的示数为0.4A;当开关S、S1、S2都闭合时,电流表A的示数为0.5A,则(  )
A.R1:R2=2:1
B.R1:R3=1:1
C.R2:R3=1:2
D.R1:R2:R3=2:2:1
8.如图所示,电源两端电压保持不变,当只闭合开关S时,电流表的示数为0.4A,若再闭合开关S1,电流表的示数为0.7A,此时通过R1的电流为I1,通过R2的电流为I2,下列说法中正确的是(  )
A.I1:I2=2:3
B.I1:I2=3:7
C.R1:R2=3:4
D.R1:R2=4:3
9.如图所示电路中,R1=10Ω,R2=20Ω,闭合开关S,电压表V1与V2的示数之比是(  )
A.1:2
B.1:3
C.2:1
D.2:3

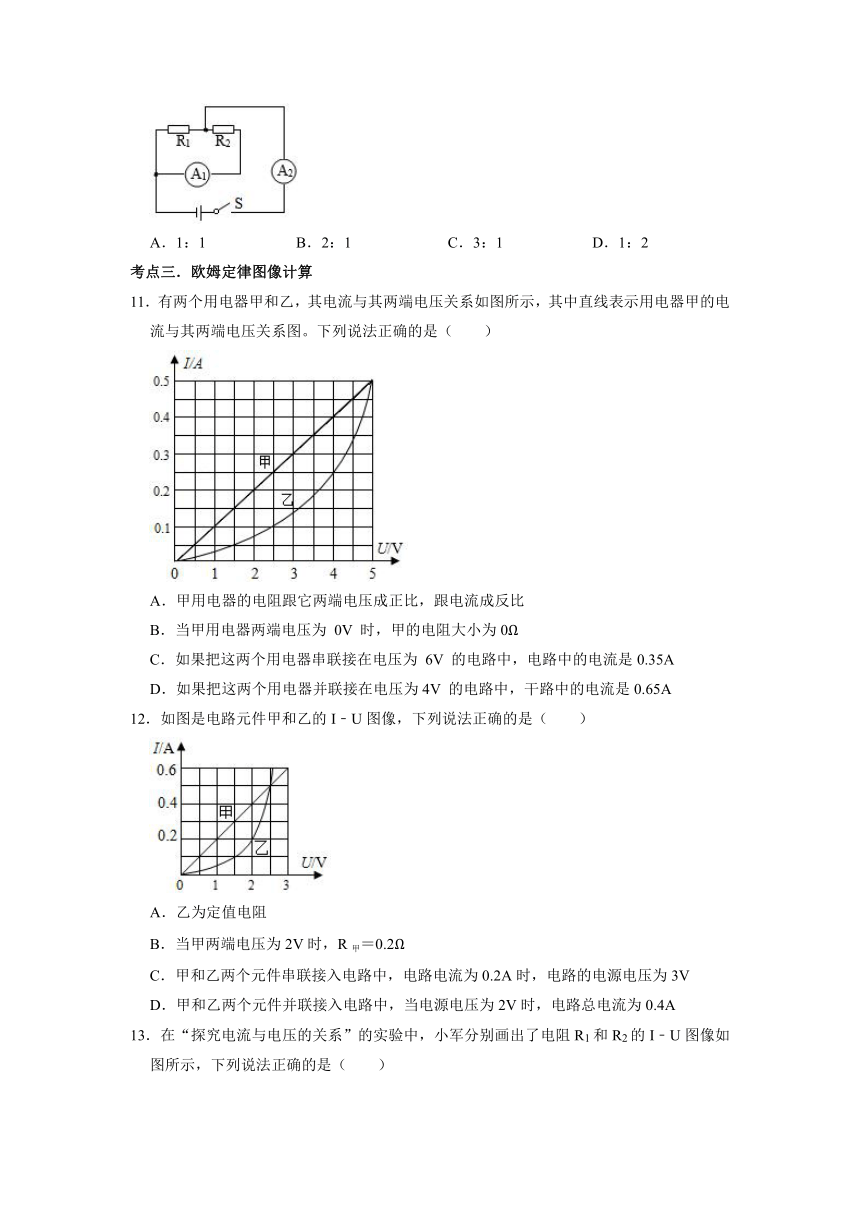

10.如图所示的电路,闭合开关S后,电流表A1的示数为0.5A,电流表A2的示数为1.5A,则R1和R2的电阻之比是(  )
A.1:1
B.2:1
C.3:1
D.1:2
考点三.欧姆定律图像计算
11.有两个用电器甲和乙,其电流与其两端电压关系如图所示,其中直线表示用电器甲的电流与其两端电压关系图。下列说法正确的是(  )
A.甲用电器的电阻跟它两端电压成正比,跟电流成反比
B.当甲用电器两端电压为
0V
时,甲的电阻大小为0Ω
C.如果把这两个用电器串联接在电压为
6V
的电路中,电路中的电流是0.35A
D.如果把这两个用电器并联接在电压为4V
的电路中,干路中的电流是0.65A
12.如图是电路元件甲和乙的I﹣U图像,下列说法正确的是(  )
A.乙为定值电阻
B.当甲两端电压为2V时,R甲=0.2Ω
C.甲和乙两个元件串联接入电路中,电路电流为0.2A时,电路的电源电压为3V
D.甲和乙两个元件并联接入电路中,当电源电压为2V时,电路总电流为0.4A

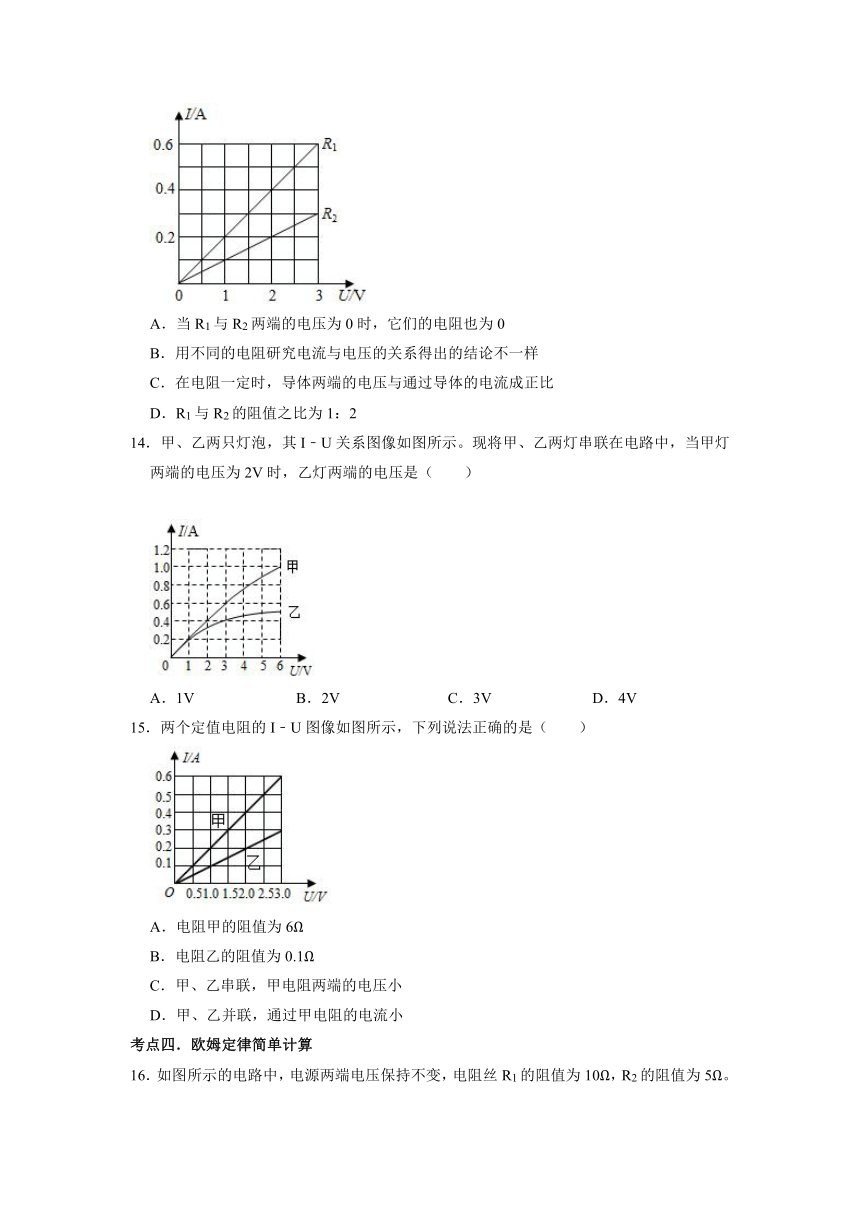

13.在“探究电流与电压的关系”的实验中,小军分别画出了电阻R1和R2的I﹣U图像如图所示,下列说法正确的是(  )
A.当R1与R2两端的电压为0时,它们的电阻也为0
B.用不同的电阻研究电流与电压的关系得出的结论不一样
C.在电阻一定时,导体两端的电压与通过导体的电流成正比
D.R1与R2的阻值之比为1:2
14.甲、乙两只灯泡,其I﹣U关系图像如图所示。现将甲、乙两灯串联在电路中,当甲灯两端的电压为2V时,乙灯两端的电压是(  )
A.1V
B.2V
C.3V
D.4V
15.两个定值电阻的I﹣U图像如图所示,下列说法正确的是(  )
A.电阻甲的阻值为6Ω
B.电阻乙的阻值为0.1Ω
C.甲、乙串联,甲电阻两端的电压小
D.甲、乙并联,通过甲电阻的电流小
考点四.欧姆定律简单计算

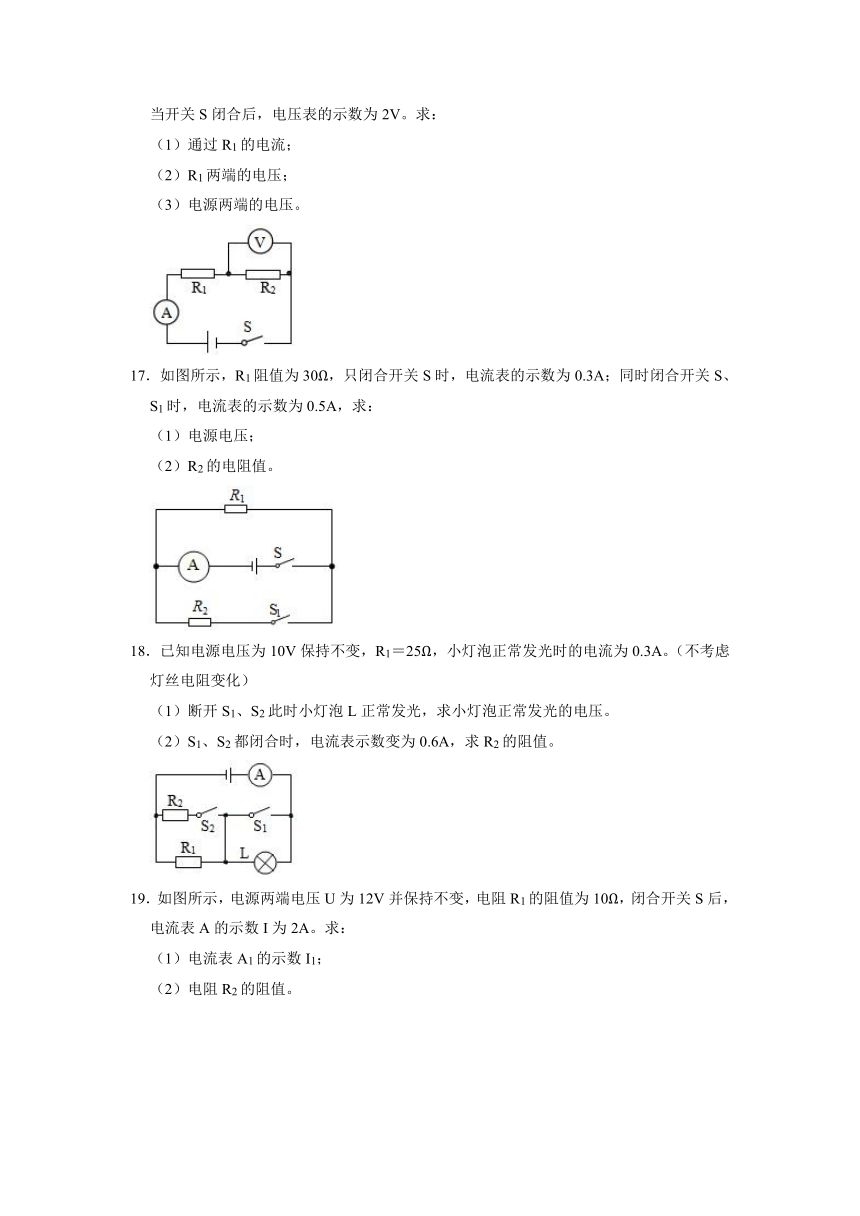

16.如图所示的电路中,电源两端电压保持不变,电阻丝R1的阻值为10Ω,R2的阻值为5Ω。当开关S闭合后,电压表的示数为2V。求:
(1)通过R1的电流;
(2)R1两端的电压;
(3)电源两端的电压。
17.如图所示,R1阻值为30Ω,只闭合开关S时,电流表的示数为0.3A;同时闭合开关S、S1时,电流表的示数为0.5A,求:
(1)电源电压;
(2)R2的电阻值。
18.已知电源电压为10V保持不变,R1=25Ω,小灯泡正常发光时的电流为0.3A。(不考虑灯丝电阻变化)
(1)断开S1、S2此时小灯泡L正常发光,求小灯泡正常发光的电压。
(2)S1、S2都闭合时,电流表示数变为0.6A,求R2的阻值。
19.如图所示,电源两端电压U为12V并保持不变,电阻R1的阻值为10Ω,闭合开关S后,电流表A的示数I为2A。求:
(1)电流表A1的示数I1;
(2)电阻R2的阻值。
20.如图所示的电路中,电阻R1的阻值为30Ω,电阻R2的阻值为60Ω,闭合开关S,电流表A1的示数为0.2A。求:
(1)电源电压;
(2)电流表A的示数。
2021人教版九年级物理17.2欧姆定律考点
参考答案
1.关于欧姆定律公式I=,下列说法正确的是(  )
A.导体中的电流跟导体的电阻成正比
B.导体的电阻与导体的电压和电流无关
C.导体的电阻与导体两端的电压成正比
D.电路中任何用电器的电阻都可用欧姆定律计算
【解答】解:根据欧姆定律的内容可知:对于某一段导体来说电阻的阻值不变,即电阻一定时,导体中的电流与导体两端的电压成正比;当导体两端的电压一定时,通过导体的电流与导体的电阻成反比;电阻时导体本身的一种性质,与电流、电压的大小无关;欧姆定律只适用于纯电阻元件,不适用非纯电阻元件;故ACD错误,B正确。
故选:B。
2.由欧姆定律I=变形可得R=,以下说法正确的是(  )
A.导体的电阻跟它两端的电压成正比
B.导体的电阻跟通过它的电流成反比
C.导体的电阻跟它两端的电压和通过它的电流无关
D.导体的电阻由它两端的电压和通过它的电流的比值决定
【解答】解:电阻是导体本身的一种性质,电阻的大小与导体的材料、长度、横截面积和温度有关,与两端的电压和通过的电流无关,R=是计算导体电阻大小的一种方法,故C正确。
故选:C。
3.对于欧姆定律公式I=的理解,以下说法中正确的是(  )
A.导体中的电流与导体电阻及其两端电压无关
B.同一导体,两端的电压与通过它的电流成正比
C.在电压相同的条件下,导体中的电流与导体的电阻成反比
D.R=,说明R与U成正比,与I成反比
【解答】解:
A、根据欧姆定律可知,导体中的电流与导体电阻及其两端电压有关,故A错误;
B、电压是形成电流的原因,有电压且电路闭合时,电路中才会形成电流;对于电流与电压的关系,因果关系不能颠倒,所以不能说“导体两端的电压与通过它的电流成正比”,故B错误;
C、由欧姆定律可知,当导体两端的电压一定时,通过导体的电流与导体的电阻成反比,故C正确;
D、导体的电阻是导体本身所具有的性质,与通过它的电流、它两端的电压无关,故D错误。
故选:C。
4.根据欧姆定律表达式I=?,判断下列说法正确的是(  )
A.导体的电阻越大,通过它的电流一定越小
B.导体的电流与导体的电阻成正比
C.导体的电流与导体两端的电压成正比
D.对同一导体,通过它的电流与其两端的电压成正比
【解答】解:根据欧姆定律的内容可知:对于某一段导体来说电阻的阻值不变,即电阻一定时,导体中的电流与导体两端的电压成正比;当导体两端的电压一定时,通过导体的电流与导体的电阻成反比。故ABC选项不正确,D选项正确。
故选:D。
5.关于R=,下列说法正确的是(  )
A.导体的电阻与两端的电压成正比
B.导体的电阻与通过的电流成反比
C.导体两端的电压为0V时,导体的电阻为0Ω
D.导体的电阻一般与导体两端电压和通过导体的电流无关
【解答】解:由R=可知,导体的电阻等于导体两端电压与通过电流的比值,而电阻是导体本身的属性,只与导体的材料、长度、横截面积和温度有关,与导体两端的电压和通过的电流无关,所以ABC错误,D正确。
故选:D。
6.如图所示。电源两端电压保持不变,当只闭合开关S时,电流表的示数为0.4A,若再闭合开关S1,电流表的示数为0.7A,此时通过R1的电流为I1,通过R2的电流为I2,下列说法中正确的是(  )
A.I1:I2=2:3
B.I1:I2=3:7
C.R1:R2=3:4
D.R1:R2=4:3
【解答】解:当只闭合S时,R2单独接入电路,电流表测通过R2的电流,则I2=0.4A;
当再闭合S1时,两电阻并联,电流表测干路电流,则I=0.7A;
因并联电路各支路独立工作、互不影响,
并联电路干路电流等于各支路电流之和,所以通过R1的电流:I1=I﹣I2=0.7A﹣0.4A=0.3A,
则:==,
并联电路各并联支路两端电压相等,由欧姆定律可得:===。
故选:D。
7.如图所示电路,电源电压恒定,R1、R2、R3均为定值电阻。当开关S闭合,S1、S2断开时,电流表A的示数为0.2A;当开关S、S1闭合,S2断开时,电流表A的示数为0.4A;当开关S、S1、S2都闭合时,电流表A的示数为0.5A,则(  )
A.R1:R2=2:1
B.R1:R3=1:1
C.R2:R3=1:2
D.R1:R2:R3=2:2:1
【解答】解:当开关S闭合,S1、S2断开时,电路为R1的简单电路,电流表测电路中的电流,即I1=0.2A,
当开关S、S1闭合,S2断开时,R1与R3并联,电流表测干路电流,即I=0.4A,
因并联电路中各支路独立工作、互不影响,
所以,通过R1的电流不变,
因并联电路中干路电流等于各支路电流之和,
所以,通过R3的电流:I3=I﹣I1=0.4A﹣0.2A=0.2A,
当开关S、S1、S2都闭合时,R1、R2、R3并联,电流表测干路电流,
则通过R2的电流:I2=I﹣I1﹣I3=0.5A﹣0.2A﹣0.2A=0.1A,
因并联电路中各支路两端的电压相等,
所以,由I=可得:R1:R2:R3=::=::=1:2:1,故D错误;
则R1:R2=1:2,R1:R3=1:1,R2:R3=2:1,故AC错误、B正确。
故选:B。
8.如图所示,电源两端电压保持不变,当只闭合开关S时,电流表的示数为0.4A,若再闭合开关S1,电流表的示数为0.7A,此时通过R1的电流为I1,通过R2的电流为I2,下列说法中正确的是(  )
A.I1:I2=2:3
B.I1:I2=3:7
C.R1:R2=3:4
D.R1:R2=4:3
【解答】解:当只闭合S时,R2单独接入电路,电流表测通过R2的电流,则I2=0.4A;
当再闭合S1时,两电阻并联,电流表测干路电流,则I=0.7A;
因并联电路各支路独立工作、互不影响,
并联电路干路电流等于各支路电流之和,所以通过R1的电流:I1=I﹣I2=0.7A﹣0.4A=0.3A,
则==,
并联电路各并联支路两端电压相等,由欧姆定律可得===。
故选:D。
9.如图所示电路中,R1=10Ω,R2=20Ω,闭合开关S,电压表V1与V2的示数之比是(  )
A.1:2
B.1:3
C.2:1
D.2:3
【解答】解:当开关闭合时,两电阻串联,电压表V1测量电阻R1两端的电压,电压表V2测量电源电压,串联电路电流相等,由欧姆定律及串联电路规律可得,
电压表V2的示数:U=I(R1+R2)=I(10Ω+20Ω)=I×30Ω,
电压表V1的示数:U1=IR1=I×10Ω,
电压表V1与V2示数之比为:==。
故选:B。
10.如图所示的电路,闭合开关S后,电流表A1的示数为0.5A,电流表A2的示数为1.5A,则R1和R2的电阻之比是(  )
A.1:1
B.2:1
C.3:1
D.1:2
【解答】解:
由电路图可知,闭合开关S时,两电阻并联,电流表A1测通过电阻R2的电流,电流表A2测干路电流,
因并联电路中干路电流等于各支路电流之和,且I=1.5A,I2=0.5A,
所以,通过R1的电流:I1=I﹣I2=1.5A﹣0.5A=1A,
因并联电路各支路两端的电压相等,
所以,由R=可得,电阻R1和R2之比:
R1:R2=:=I2:I1=0.5A:1A=1:2。
故选:D。
11.有两个用电器甲和乙,其电流与其两端电压关系如图所示,其中直线表示用电器甲的电流与其两端电压关系图。下列说法正确的是(  )
A.甲用电器的电阻跟它两端电压成正比,跟电流成反比
B.当甲用电器两端电压为
0V
时,甲的电阻大小为0Ω
C.如果把这两个用电器串联接在电压为
6V
的电路中,电路中的电流是0.35A
D.如果把这两个用电器并联接在电压为4V
的电路中,干路中的电流是0.65A
【解答】解:
A.由图像可知,通过甲用电器的电流和其两端的电压成正比,则甲用电器的电阻不变,与其两端的电压和通过的电流无关,故A错误;
B.电阻是导体本身的一种性质,与其两端的电压和通过的电流无关,所以当甲用电器两端电压为0V时,甲的电阻大小不为0Ω,故B错误;
C.如果把这两个用电器串联接在电路中,当电路中的电流为0.35A时,由图像可知,甲用电器两端的电压为3.5V,乙用电器两端的电压大于4.5V,
因串联电路中总电压等于各分电压之和,所以电源的电压大于3.5V+4.5V=8V,故C错误;
D.如果把这两个用电器并联接在电压为4V的电路中,两用电器两端的电压均为4V,由图像可知,通过甲用电器的电流为0.4A,通过乙用电器的电流为0.25A,
因并联电路中干路电流等于各支路电流之和,所以干路中的电流I=I甲+I乙=0.4A+0.25A=0.65A,故D正确。
故选:D。
12.如图是电路元件甲和乙的I﹣U图像,下列说法正确的是(  )
A.乙为定值电阻
B.当甲两端电压为2V时,R甲=0.2Ω
C.甲和乙两个元件串联接入电路中,电路电流为0.2A时,电路的电源电压为3V
D.甲和乙两个元件并联接入电路中,当电源电压为2V时,电路总电流为0.4A
【解答】解:
A.由I﹣U图像可知,元件乙对应的电流与电压不成正比,根据欧姆定律可知乙不是定值电阻,故A错误;
B.由图像可知,当甲两端电压为2V时,通过甲的电流为0.4A,由I=可得,R甲===5Ω,故B错误;
C.甲和乙两个元件串联接入电路中,电路电流为0.2A时,由图像可知,两元件两端的电压分别为U甲=1V、U乙=2V,
因串联电路中总电压等于各分电压之和,所以电源电压U=U甲+U乙=1V+2V=3V,故C正确;
D.甲和乙两个元件并联接入电路中,当电源电压为2V时,它们两端的电压均为2V,
由图像可知,此时通过的电流分别为I甲=0.4A,I乙=0.2A,
因并联电路中干路电流等于各支路电流之和,所以干路电流I′=I甲+I乙=0.4A+0.2A=0.6A,故D错误。
故选:C。
13.在“探究电流与电压的关系”的实验中,小军分别画出了电阻R1和R2的I﹣U图像如图所示,下列说法正确的是(  )
A.当R1与R2两端的电压为0时,它们的电阻也为0
B.用不同的电阻研究电流与电压的关系得出的结论不一样
C.在电阻一定时,导体两端的电压与通过导体的电流成正比
D.R1与R2的阻值之比为1:2
【解答】解:A、电阻是导体本身的一种特性,其大小与导体的材料、长度,横截面积以及导体的温度有关,与电压、电流大小无关,故A错误;
B、由图像可知,两个定值电阻R1和R2,通过它们电流都与它们两端的电压成正比,用不同的电阻研究电流与电压的关系得出的结论是一样的,故B错误;
C、由图像可知,电阻一定时,通过导体的电流与导体两端的电压成正,而电压由电源提供,与电流无关,不能说电压与电流成正比,故C错误;
D、由电阻的计算式可得:当I=0.2A时,U1=1V,U2=2V,故R1:R2=U1:U2=1:2,故D正确。
故选:D。
14.甲、乙两只灯泡,其I﹣U关系图像如图所示。现将甲、乙两灯串联在电路中,当甲灯两端的电压为2V时,乙灯两端的电压是(  )
A.1V
B.2V
C.3V
D.4V
【解答】解:将甲、乙两灯串联在电路中,当甲灯两端的电压为2V时,
由图像可知,通过甲灯泡的电流I甲=0.4A,
因串联电路中各处的电流相等,
所以,此时通过乙灯泡的电流I乙=I甲=0.4A,
由图像可知,乙灯两端的电压U乙=3V。
故选:C。
15.两个定值电阻的I﹣U图像如图所示,下列说法正确的是(  )
A.电阻甲的阻值为6Ω
B.电阻乙的阻值为0.1Ω
C.甲、乙串联,甲电阻两端的电压小
D.甲、乙并联,通过甲电阻的电流小
【解答】解:
AB.由图像可知,当两定值电阻两端的电压U甲=U乙=3V时,通过两定值电阻的电流分别为I甲=0.6A、I乙=0.3A,
由I=可得,电阻甲的阻值R甲===5Ω,电阻乙的阻值R乙===10Ω,故AB错误;
C.甲、乙串联时通过它们的电流相等,由U=IR可知,甲电阻的阻值小,其两端的电压小,故C正确;
D.甲、乙并联它们两端的电压相等,由I=可知,甲电阻的阻值值小,通过的电流较大,故D错误。
故选:C。
16.如图所示的电路中,电源两端电压保持不变,电阻丝R1的阻值为10Ω,R2的阻值为5Ω。当开关S闭合后,电压表的示数为2V。求:
(1)通过R1的电流;
(2)R1两端的电压;
(3)电源两端的电压。
【解答】解:R1、R2串联,A表测总电流I,V表测R2两端的电压U2,
(1)已知R2=5Ω、U2=2V
根据欧姆定律得通过R2的电流I2==
根据串联电路电流规律知通过R1的电流I1=I2=0.4A;
(2)已知:R1=10Ω、I1=0.4A
根据欧姆定律得R1两端的电压U1=I1R1=0.4A×10Ω=4V;
(3)已知:U1=4V、U2=2V
根据串联电路电压关系得总电压U=U1+U2=4V+2V=6V。
答:(1)通过R1的电流为0.4A;
(2)R1两端的电压为4V;
(3)电源两端的电压为6V。
17.如图所示,R1阻值为30Ω,只闭合开关S时,电流表的示数为0.3A;同时闭合开关S、S1时,电流表的示数为0.5A,求:
(1)电源电压;
(2)R2的电阻值。
【解答】解:
(1)由电路图可知,只闭合S,只有R1接入电路,此时电流表的示数为通过R1的电流,即:I1=0.3A,
由欧姆定律可得,电源电压:
U=U1=I1R1=0.3A×30Ω=9V;
(2)闭合S和S1,R1和R2并联,电流表测干路电流,即:I=0.5A,
并联电路中各支路间互不影响,所以R1的电流不变,仍为0.3A,
由并联电路的电流特点可得通过R2的电流:I2=I﹣I1=0.5A﹣0.3A=0.2A,
由并联电路的电压特点和欧姆定律得:
R2===45Ω。
答:(1)电源电压为9V;
(2)R2的电阻值为45Ω。
18.已知电源电压为10V保持不变,R1=25Ω,小灯泡正常发光时的电流为0.3A。(不考虑灯丝电阻变化)
(1)断开S1、S2此时小灯泡L正常发光,求小灯泡正常发光的电压。
(2)S1、S2都闭合时,电流表示数变为0.6A,求R2的阻值。
【解答】解:(1)由电路图可知,S1、S2都断开时,R1与灯泡串联,
因小灯泡正常发光,则电路中电流I=IL=0.3A,
由I=得:
U1=IR1=0.3A×25Ω=7.5V,
因串联电路中总电压等于各分电压之和,
所以,UL=U﹣U1=10V﹣7.5V=2.5V;
(2)由电路图知,S1、S2都闭合时,R1与R2并联,电流表测干路电流,
因并联电路中各支路两端的电压相等,
所以,通过R1的电流:
I1===0.4A,
因并联电路中干路电流等于各支路电流之和,
所以,通过R2的电流:
I2=I﹣I1=0.6A﹣0.4A=0.2A,
则由I=得R2的阻值:
R2===50Ω。
答:(1)断开S1、S2此时小灯泡L正常发光,小灯泡正常发光的电压为2.5V。
(2)S1、S2都闭合时,电流表示数变为0.6A,R2的阻值为50Ω。
19.如图所示,电源两端电压U为12V并保持不变,电阻R1的阻值为10Ω,闭合开关S后,电流表A的示数I为2A。求:
(1)电流表A1的示数I1;
(2)电阻R2的阻值。
【解答】解:S闭合,R1与R2并联,电源电压U为12V,
(1)R1两端的电压为:U1=U=12V,
电流表A1的示数为:;
(2)R2两端的电压为:U2=U=12V,通过R2的电流为:I2=I﹣I1=2A﹣1.2A=0.8A,
R2的阻值为:.
答:(1)电流表A1的示数I1为1.2A;
(2)电阻R2的阻值为15Ω。
20.如图所示的电路中,电阻R1的阻值为30Ω,电阻R2的阻值为60Ω,闭合开关S,电流表A1的示数为0.2A。求:
(1)电源电压;
(2)电流表A的示数。
【解答】解:由电路图可知,闭合开关S,R1与R2并联,电流表A1测R1支路的电流,电流表A测干路电流。
(1)因并联电路中各支路两端的电压相等,
所以,由I=可得,电源电压:U=I1R1=0.2A×30Ω=6V;
(2)通过R2的电流:I2===0.1A,
因并联电路中干路电流等于各支路电流之和,
所以,干路电流表A的示数:I=I1+I2=0.2A+0.1A=0.3A。
答:(1)电源电压为6V;
(2)电流表A的示数为0.3A。
