2021-2022学年地理七年级上册-人教版 1.4 地形图的判读课件 （22张PPT）

(共22张PPT)
军事奇才——陈秋石
大地的
——等高线地形图的判读
第一关
辨高度
第二关
识原理
第三关
做模型
第四关
认部位

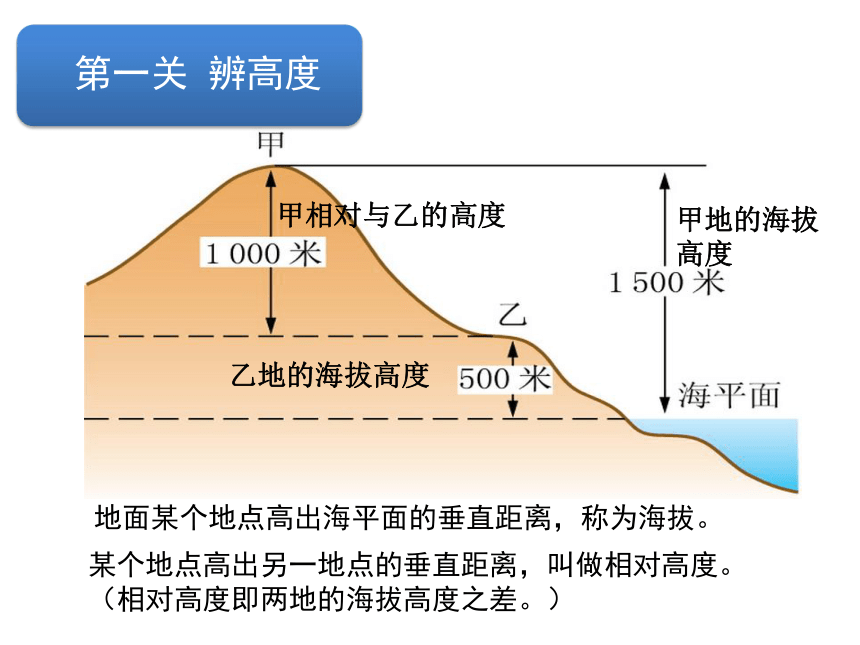

甲地的海拔高度
乙地的海拔高度
甲相对与乙的高度
地面某个地点高出海平面的垂直距离，称为海拔。
某个地点高出另一地点的垂直距离，叫做相对高度。
（相对高度即两地的海拔高度之差。）
第一关
辨高度
第一关
辨高度

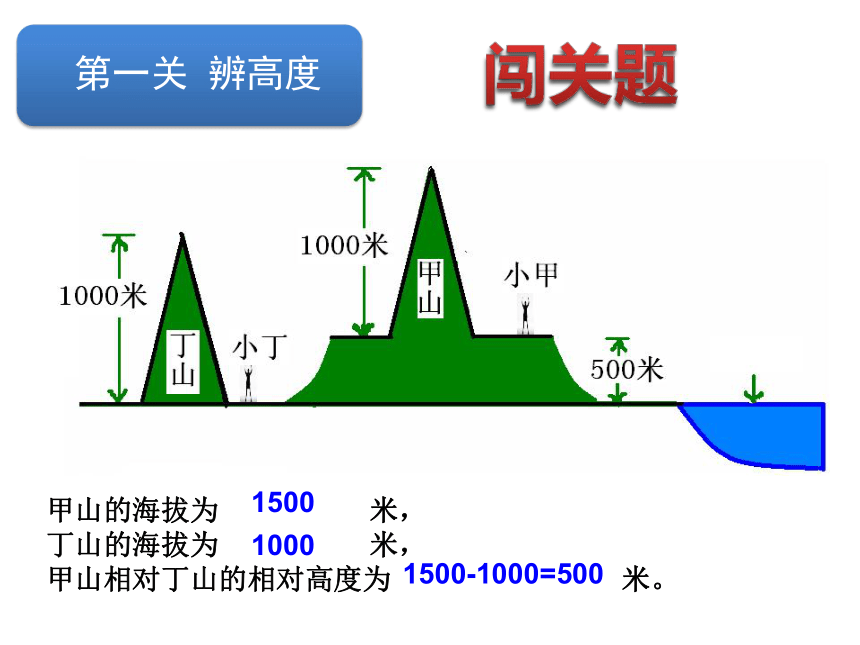

闯关题
甲山的海拔为
米，
丁山的海拔为
米，
甲山相对丁山的相对高度为
米。
1500
1000
1500-1000=500
第二关
识原理
第二关
识原理
怎样把施老师身后立体的高低起伏的地形绘制到平面的地图上呢？
第二关
识原理

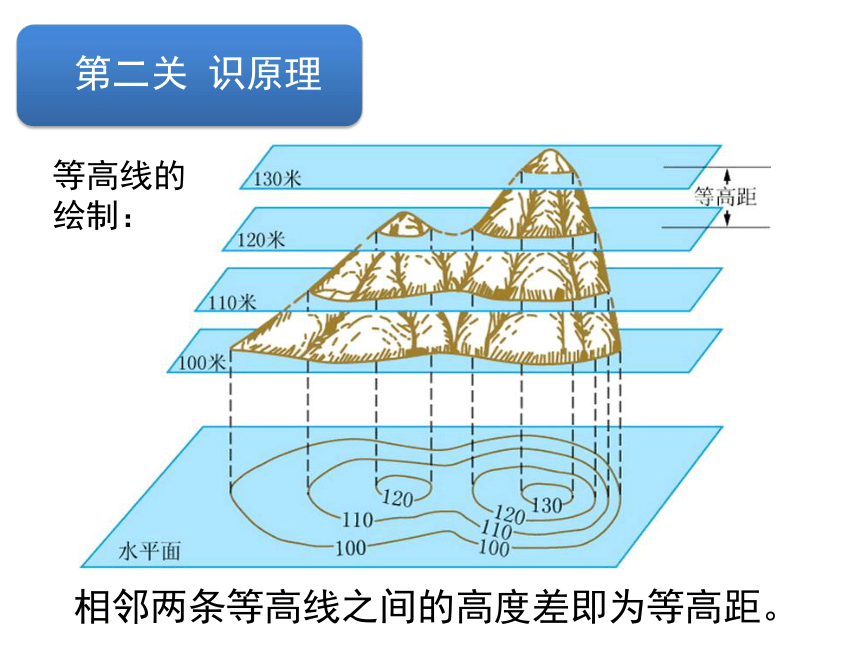

等高线的绘制：
相邻两条等高线之间的高度差即为等高距。
第二关
识原理
闯关题
B
200
300
400
500
600
600
等高线
陡崖
0
500m

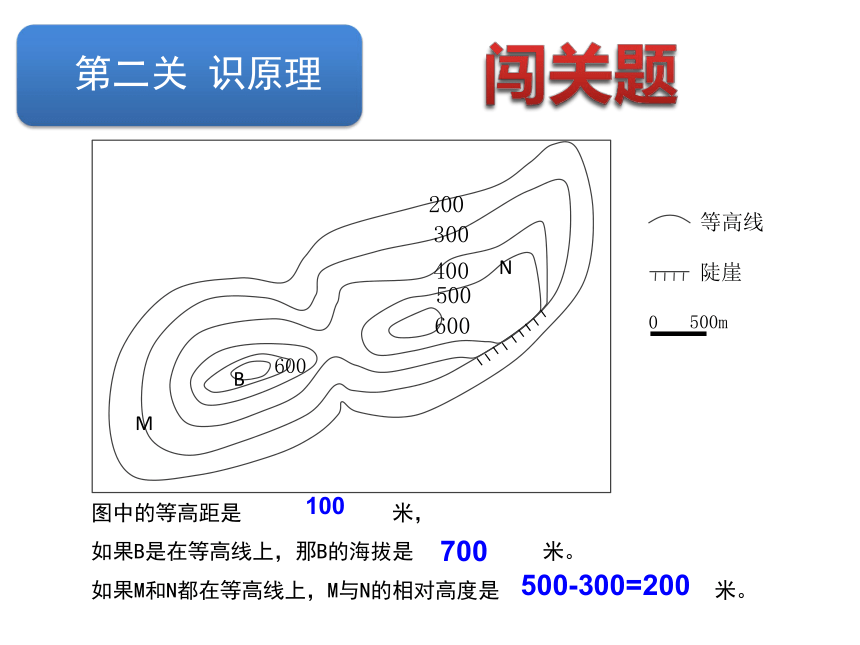

图中的等高距是
米，
如果B是在等高线上，那B的海拔是
米。
如果M和N都在等高线上，M与N的相对高度是
米。
100
B
700
M
N
500-300=200
第三关
做模型
200
300
400
500
600
600
等高线
陡崖
0
500m

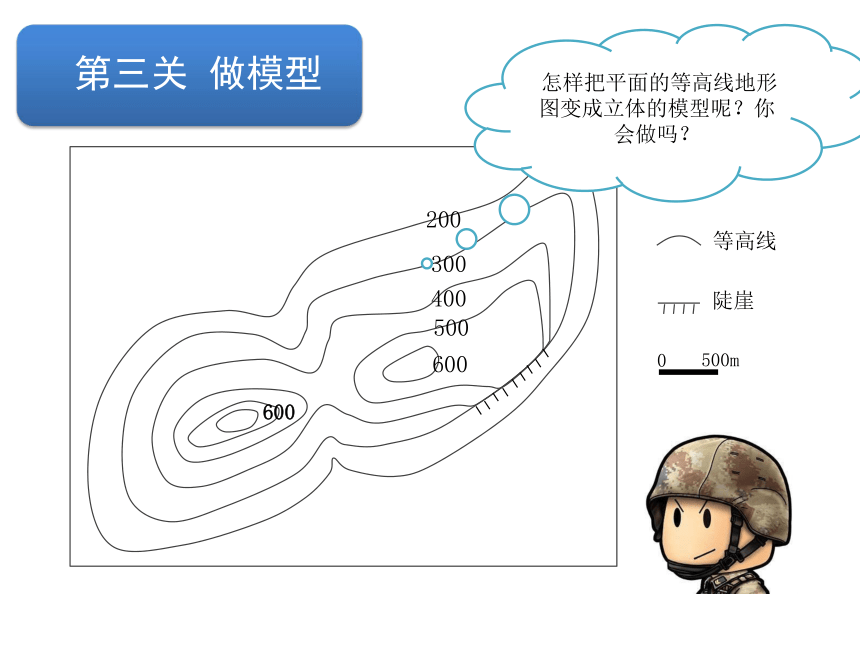

怎样把平面的等高线地形图变成立体的模型呢？你会做吗？
第三关
做模型
活动步骤：
1.仔细观察等高线图
2.用工具袋里的泡沫海绵，分工剪出地形图中的等高线(面)
3.试着用双面胶堆叠出山体模型
4.和同伴交流不同部位的等高线特征
闯关活动
第四关
认部位
200
300
400
500
600
600
观察你的模型，现在有两条行军路线A和B，请问哪条路线更省力，为什么？
A
B
陡坡
缓坡
结论：陡坡等高线
，缓坡等高线
。
密集
稀疏
山峰
第四关
认部位
等高线闭合，中间高四周低
山脊
山谷
第四关
认部位
学习区分山脊和山谷：
40
40
等高线向低处弯曲为山脊
等高线向高处弯曲为山谷
第四关
认部位
第四关
认部位
两个相邻山顶的中间部分
陡崖
第四关
认部位
等高线重合
第四关
认部位
闯关题
200
300
400
500
600
600
A
B
C
D
E
写出左图中字母代表的地形类型名称：
A__________
B__________
C__________
D__________
E__________
山峰
山脊
山谷
鞍部
陡崖
第一关
辨高度
第二关
识原理
第三关
做模型
第四关
认部位
实战演练
部队行进中偶遇泥石流，指挥官该如何指挥撤退呢？
向与山谷成垂直方向的两边山坡高处逃生
①
②
③
④
部队行军需要坐船沿河下山，指挥官在查看等高线图时，要寻找一条流速较慢的河流，则4条线段所在地可能有河流经过且流速最慢的是：
①
300
100
200
120
80
40
80
120
160
200
240
120
80
240
A
B
C
D
等高线
陡崖
河流
0
500m
部队经过一天的行军，按预定计划，需搭帐篷宿营。现有A、B、C、D四个宿营地点可供选择，依据所学知识，你认为选择
地宿营最合适，其理由是
。
C
离水源近，取水方便；地势稍高，可避免洪水威胁；坡度较缓，无地质灾害隐患。
祝贺你，闯关成功！
军事奇才就在我身边！
