九年级化学人教版上册2.3制作氧气课件（24张ppt）

(共24张PPT)
课题3
制
取
氧
气
实验室制取氧气:
一、药品：过氧化氢溶液(俗称双氧水)
氯酸钾
(用二氧化锰做催化剂)
高锰酸钾
(无色液体)
(白色固体)
(黑色固体)
(暗紫色固体)
二、原理：
过氧化氢———水+氧气
二氧化锰
H2O2——H2O+O2↑
MnO2
KMnO4—K2MnO4+MnO2+O2↑
高锰酸钾—锰酸钾+二氧化锰+氧气
△
△
氯酸钾———氯化钾+氧气
二氧化锰
△
KClO3——KCl+O2↑
△
MnO2
加热高锰酸钾制取氧气
（1）在上图所示装置中，使用了哪些仪器？
（2）哪部分是气体发生装置，哪部分是气体收集装置？

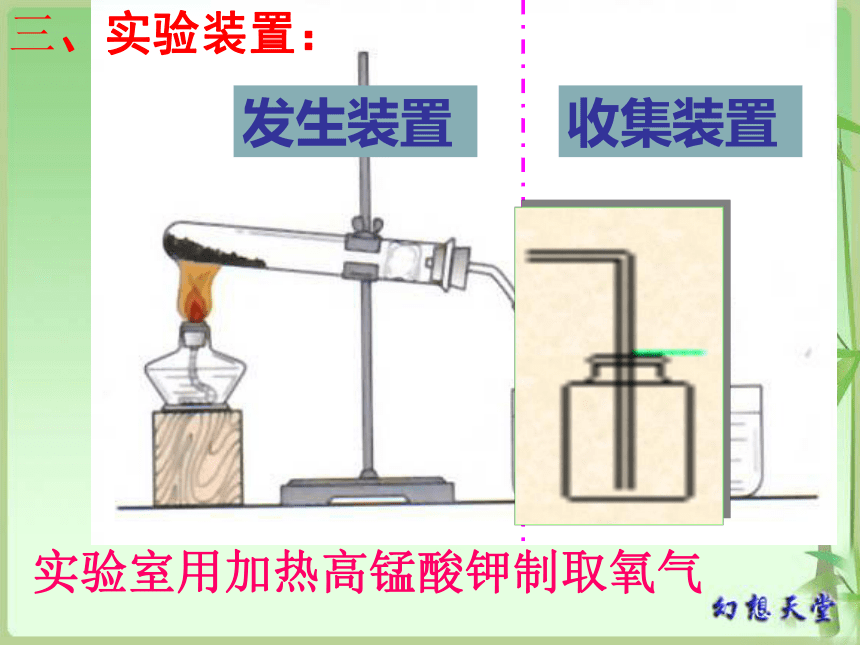

实验室用加热高锰酸钾制取氧气
发生装置
收集装置
三、实验装置：
因为O2不易溶于水
因为O2的密度比空气略大
优缺点：
比较纯净但不干燥
优缺点：
比较干燥但不够纯净
：
排水法：
向上排空气法：
四、氧气的收集方法
五、实验步骤：
1、检：检查装置的气密性；
2、装：装入药品
4、加：点酒精灯加热
5、收：收集气体
排水集气法
6、移：将导管移离水面
向上排空气法
(氧气不易溶于水)
(氧气的密度比空气大)
3、固：固定试管（试管口应略低于试管底部）
7、熄：熄灭酒精灯
茶、庄、定、点、收、利、息（谐音）

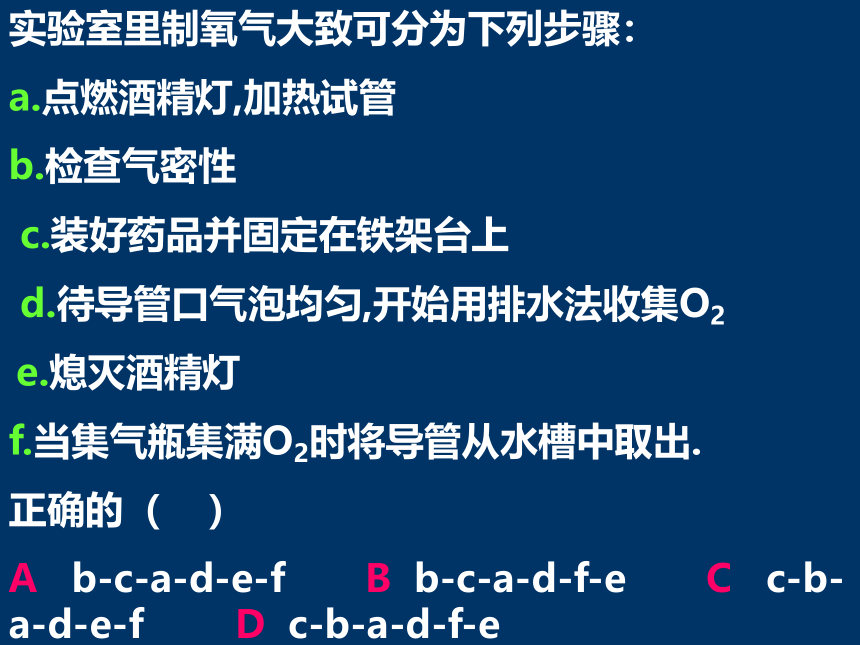

实验室里制氧气大致可分为下列步骤：
a.点燃酒精灯,加热试管
b.检查气密性
c.装好药品并固定在铁架台上
d.待导管口气泡均匀,开始用排水法收集O2
e.熄灭酒精灯
f.当集气瓶集满O2时将导管从水槽中取出.
正确的（
）
A
b-c-a-d-e-f
B
b-c-a-d-f-e
C
c-b-a-d-e-f
D
c-b-a-d-f-e

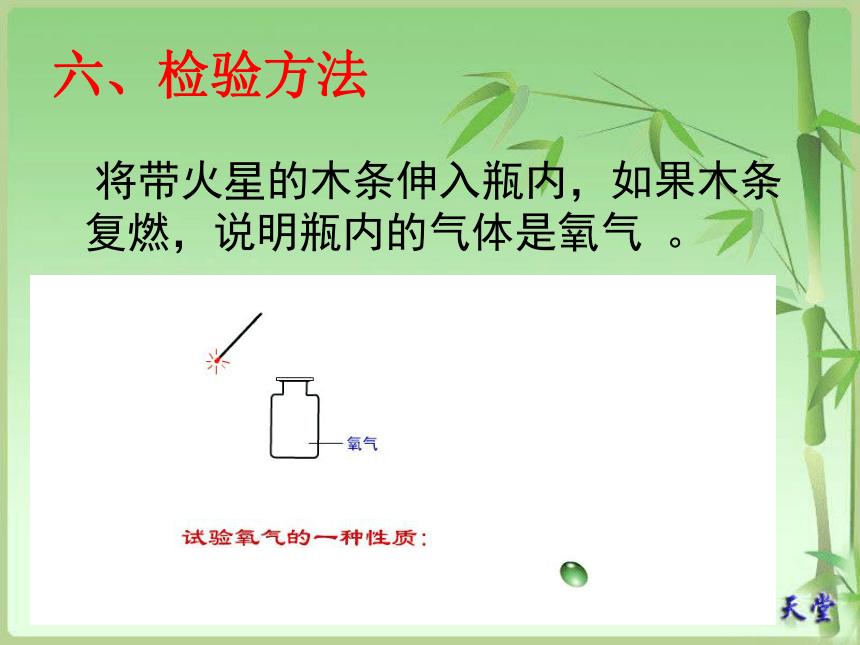

六、检验方法
将带火星的木条伸入瓶内，如果木条
复燃，说明瓶内的气体是氧气
。
七、验满方法
1、用向上排空气法收集时，将带火星的木条放在瓶口，如果木条复燃，说明该瓶内的氧气已满。
2、用排水法收集时，当气泡从瓶口冒出时，说明该瓶内的氧气已满
。
探究：用高锰酸钾制氧气
为什么呢？
防止加热时高锰酸钾粉末进入导管
外焰加热
药品平铺
夹持在距管口约1/3处
若用高锰酸钾制氧气应在管口塞一团棉花
试管口略低于试管底部
导管伸出橡
皮塞约0.5cm
导管只能伸于集气瓶口
实验中应注意哪些事项？
1、药品平铺在试管底部
3、导管伸入试管不能太长
2、铁夹夹在离试管口1/3处
原因：不利于气体的排出
（使药品受热均匀）
4、试管口略向下倾斜
5、用酒精灯的外焰先均匀预热,再集中在有药品的部位集中加热,
6、等有连续的气泡产生时再收集
原因：防止冷凝水倒流至试管底部,炸裂试管
原因：刚加热时产生的气泡中混有空气,这时的气体不纯
7、实验完毕,先撤导管,后移酒精灯
8、收集满的氧气,应正放在桌面上，并用玻璃片盖上
原因：防止试管冷却后,水槽内的水沿导管上升,进入试管,使试管炸裂
原因：氧气密度比空气略大
（一）反应原理？
（二）反应装置？
（四）收集方法及依据？
（五）验满？
（三）实验步骤？
高锰酸钾
锰酸钾
二氧化锰
氧气
+
+
加热
KMnO4
K2MnO4
MnO2
O2
1、铁夹应夹在……
2、试管口略低于……。
为什么？
3、导气管不能……。为什么？
4、酒精灯要用外焰加热药品所在部位。
5、试管口要塞一团……。为什么？
1、查装置的气密性
2、装入药品
3、固定在铁架上
4、点燃酒精灯
5、收集气体
6、将导管撤离水槽
7、熄灭酒精灯
谐音助记忆:茶庄定点收利息
1、怎样组装仪器？怎样查气密性？
2、刚开始加热导管口有气泡冒出，不宜立即收集。为什么？
3、用排水法收集氧气完毕应该如何操作，为什么？
2、向上排空气法
1、排水法：
因为氧气不易溶于水。
因为氧气密度比空气略大。
当大量气泡从瓶口冒出时，说明该瓶内的氧气已满。
1、排水法：
将带火星的木条放在瓶口，若木条复燃，说明该瓶内的氧气已满。
2、向上排空气法
气体发生装置
制气类型
固+液
气
发生装置
所需仪器
铁架台（带铁夹）、酒精灯、试管、带导管的单孔橡皮塞
锥型瓶、长颈漏斗、双孔橡皮塞、导管
加热
小结
固+固
气
加
装置示意图
收集方法
排水法
向上排空气法
原
因
氧气不易(难)溶于水
氧气密度比空气大
怎样判断氧气已集满
集气瓶口有大气泡冒出时
将带火星的木条放在集气瓶口
气体收集装置
总结：
发生装置的选择依据：
药品的状态（固体、液体）及反应条件（是否需要加热）
收集装置的选择依据：
气体的水溶性、气体的密度。
A__________B_________
C__________D_________
E___________F_________
试管
铁架台
酒精灯
导管
集气瓶
水槽
练
习
2.实验室制取氧气大致可分为下列步骤：①点燃酒精灯，加热试管.②检查装置的气密性.③将高锰酸钾装入试管，塞入一小团棉花，用带导管的橡皮塞塞紧试管，并把试管固定在铁架台上.④用排水法收集氧气.⑤熄灭酒精灯.⑥将导管从水槽中取出.正确的操作顺序为___________________.
②③①④⑥⑤
3、下图是实验室用高锰酸钾制取和收集氧气的装置图，指出其中的五处错误
②
③
④
①
⑤
4．实验室采用排水法收集氧气时，需将导气管伸入盛满水的集气瓶，这个操作应在（
）
（A）加热固体药品前
（B）与加热固体药品同时
（C）开始有气泡放出时
（D）气泡连续并均匀放出时
Ｄ
5.医院给病人输氧时用到类似下图所示的装
置。
关于该装置，下列说法不正确的是(
)
A．b导管连接供给氧气的钢瓶
B．b导管连接病人吸氧气的塑料管
C．使用该装置来观测是否有氧气输出
D．使用该装置用来观测氧气输出的速率
a
b
B
