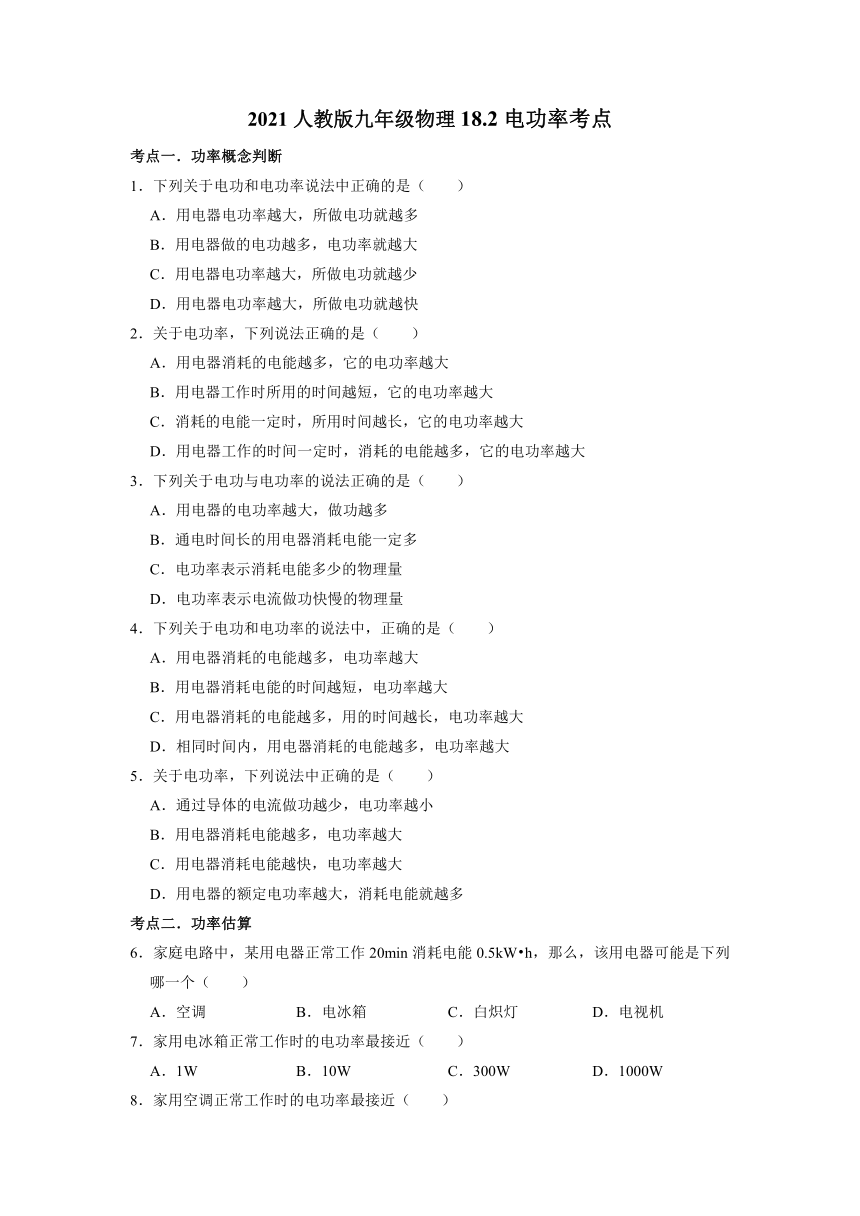

2021人教版九年级物理18.2电功率考点
考点一．功率概念判断
1．下列关于电功和电功率说法中正确的是（　　）
A．用电器电功率越大，所做电功就越多
B．用电器做的电功越多，电功率就越大
C．用电器电功率越大，所做电功就越少
D．用电器电功率越大，所做电功就越快
2．关于电功率，下列说法正确的是（　　）
A．用电器消耗的电能越多，它的电功率越大
B．用电器工作时所用的时间越短，它的电功率越大
C．消耗的电能一定时，所用时间越长，它的电功率越大
D．用电器工作的时间一定时，消耗的电能越多，它的电功率越大
3．下列关于电功与电功率的说法正确的是（　　）
A．用电器的电功率越大，做功越多
B．通电时间长的用电器消耗电能一定多
C．电功率表示消耗电能多少的物理量
D．电功率表示电流做功快慢的物理量
4．下列关于电功和电功率的说法中，正确的是（　　）
A．用电器消耗的电能越多，电功率越大
B．用电器消耗电能的时间越短，电功率越大
C．用电器消耗的电能越多，用的时间越长，电功率越大
D．相同时间内，用电器消耗的电能越多，电功率越大
5．关于电功率，下列说法中正确的是（　　）
A．通过导体的电流做功越少，电功率越小
B．用电器消耗电能越多，电功率越大
C．用电器消耗电能越快，电功率越大
D．用电器的额定电功率越大，消耗电能就越多
考点二．功率估算
6．家庭电路中，某用电器正常工作20min消耗电能0.5kW?h，那么，该用电器可能是下列哪一个（　　）
A．空调
B．电冰箱
C．白炽灯
D．电视机
7．家用电冰箱正常工作时的电功率最接近（　　）
A．1W
B．10W
C．300W
D．1000W
8．家用空调正常工作时的电功率最接近（　　）
A．1000W
B．200W
C．40W
D．20W
9．有一台用电器正常工作时的电功率接近4W，它可能是（　　）
A．微波炉
B．电视机
C．手持小风扇
D．电饭煲
10．正常工作时，每秒做功为几十焦耳的是（　　）
A．教室里的一盏日光灯
B．电饭锅
C．学生戴的电子表
D．空调
考点三．额定功率和实际功率
11．把标有“220V
60W”和“220V
40W”字样的甲、乙两盏灯串联接在220V的电源上，假设灯的电阻不变，则下列分析中正确的是（　　）
A．两盏灯的总功率小于40W
B．通过甲灯的电流大于通过乙灯的电流
C．甲灯两端的电压大于乙灯两端的电压
D．甲灯消耗的功率大于乙灯消耗的功率
12．将“220V
60W”的灯泡L1和“220V
40W”的灯泡L2，串联在220V的电源上，组成闭合电路（设灯丝电阻不变），则下列说法正确的是（　　）
A．灯泡L1比灯泡L2亮
B．灯泡L2比灯泡L1亮
C．两灯泡的总功率大于40W
D．两灯泡的实际功率都变为其额定功率的一半
13．如图所示，将标有“4V，2W“的灯泡L1和“6V，3W“的灯泡L2并联后，接在4V的电源上（设灯丝电阻不变），则（　　）
A．灯泡L1比灯泡L2亮
B．灯泡L2比灯泡L1亮
C．两灯的实际功率之和大于5W
D．两灯的实际功率之和等于5W
14．灯L1、L2的额定电压分别为8V和6V，将它们串联后接在电源是9V的电路中（设灯丝电阻不变），灯L2正常发光，则L1、L2的额定功率之比为（　　）
A．2：3
B．9：4
C．32：9
D．64：9

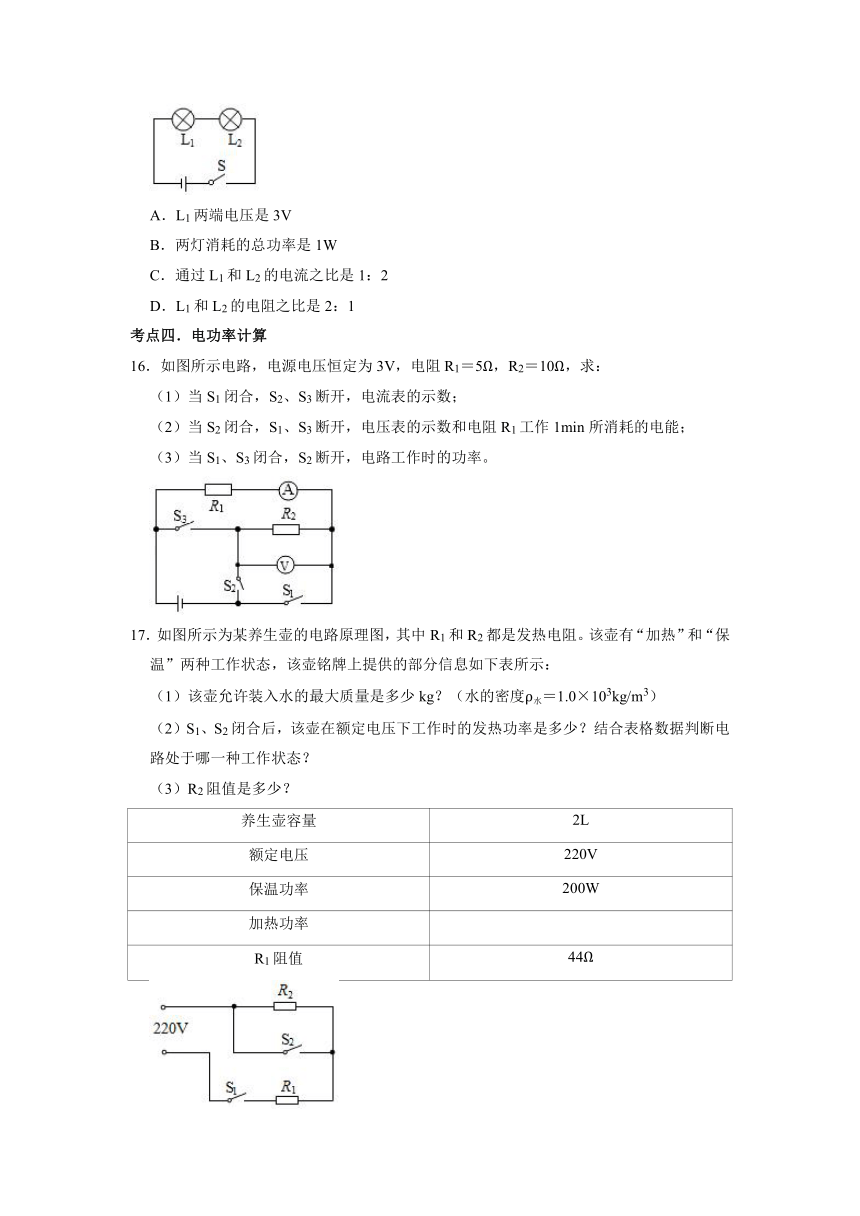

15．如图所示，灯L1“3V
3W”、灯L2“3V
1.5W”串联在电路中。若灯丝电阻不变，电源电压3V，开关S闭合后，下列说法正确的是（　　）
A．L1两端电压是3V
B．两灯消耗的总功率是1W
C．通过L1和L2的电流之比是1：2
D．L1和L2的电阻之比是2：1
考点四．电功率计算
16．如图所示电路，电源电压恒定为3V，电阻R1＝5Ω，R2＝10Ω，求：
（1）当S1闭合，S2、S3断开，电流表的示数；
（2）当S2闭合，S1、S3断开，电压表的示数和电阻R1工作1min所消耗的电能；
（3）当S1、S3闭合，S2断开，电路工作时的功率。
17．如图所示为某养生壶的电路原理图，其中R1和R2都是发热电阻。该壶有“加热”和“保温”两种工作状态，该壶铭牌上提供的部分信息如下表所示：
（1）该壶允许装入水的最大质量是多少kg？（水的密度ρ水＝1.0×103kg/m3）
（2）S1、S2闭合后，该壶在额定电压下工作时的发热功率是多少？结合表格数据判断电路处于哪一种工作状态？
（3）R2阻值是多少？
养生壶容量
2L
额定电压
220V
保温功率
200W
加热功率
R1阻值
44Ω

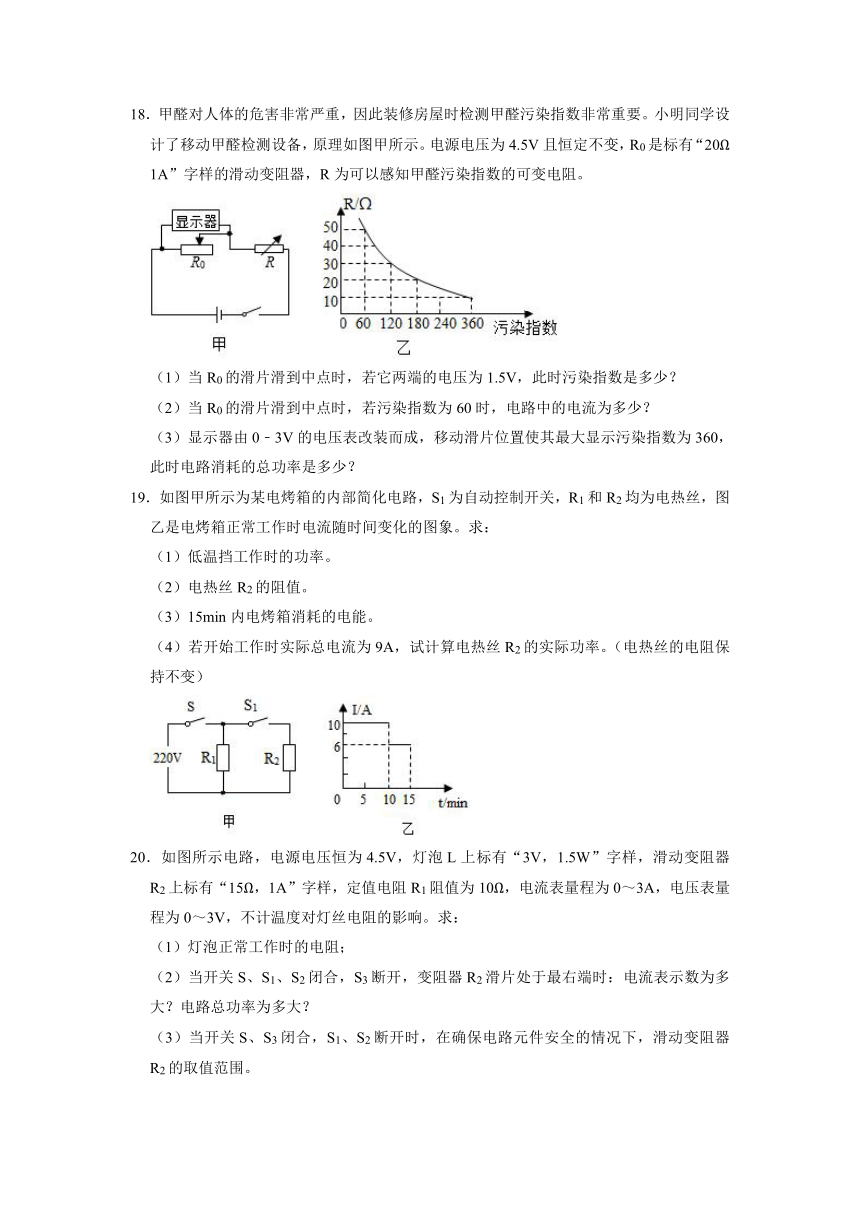

18．甲醛对人体的危害非常严重，因此装修房屋时检测甲醛污染指数非常重要。小明同学设计了移动甲醛检测设备，原理如图甲所示。电源电压为4.5V且恒定不变，R0是标有“20Ω
1A”字样的滑动变阻器，R为可以感知甲醛污染指数的可变电阻。
（1）当R0的滑片滑到中点时，若它两端的电压为1.5V，此时污染指数是多少？
（2）当R0的滑片滑到中点时，若污染指数为60时，电路中的电流为多少？
（3）显示器由0﹣3V的电压表改装而成，移动滑片位置使其最大显示污染指数为360，此时电路消耗的总功率是多少？
19．如图甲所示为某电烤箱的内部简化电路，S1为自动控制开关，R1和R2均为电热丝，图乙是电烤箱正常工作时电流随时间变化的图象。求：
（1）低温挡工作时的功率。
（2）电热丝R2的阻值。
（3）15min内电烤箱消耗的电能。
（4）若开始工作时实际总电流为9A，试计算电热丝R2的实际功率。（电热丝的电阻保持不变）

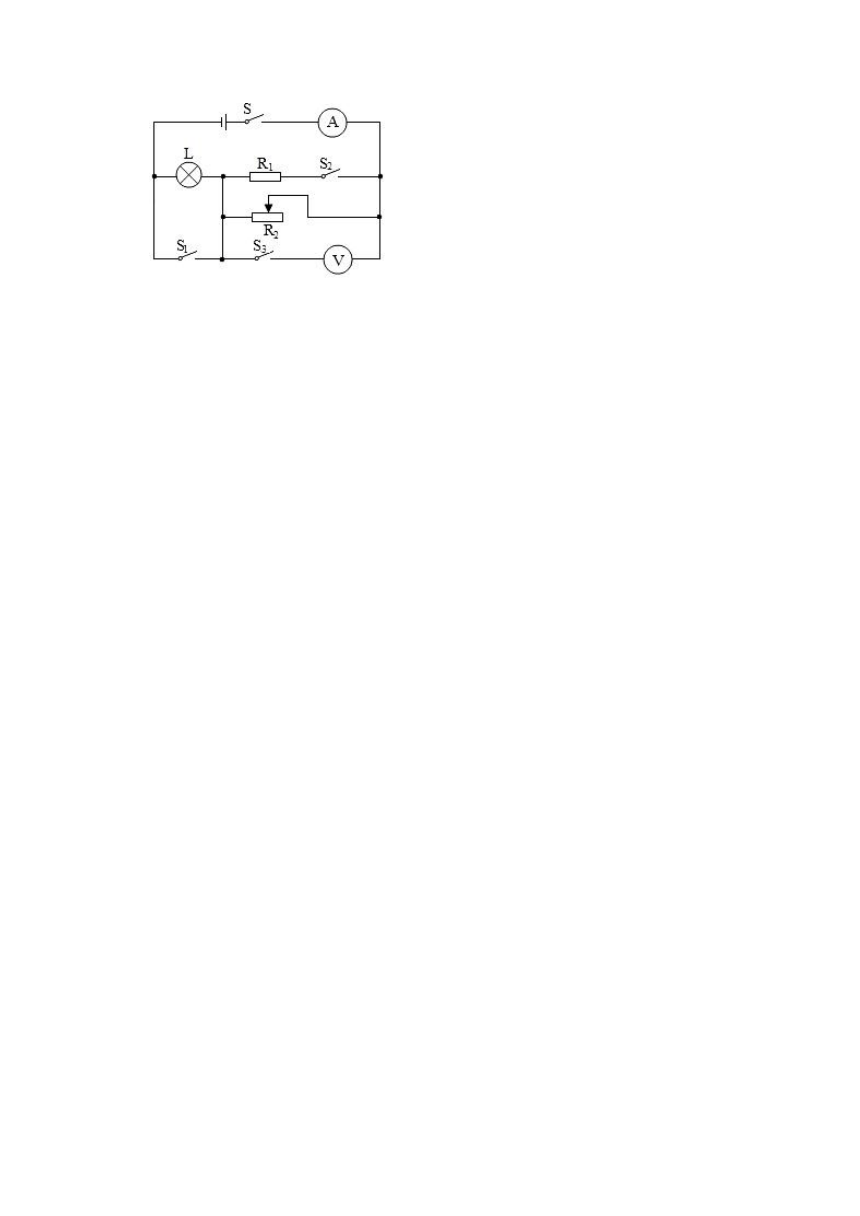

20．如图所示电路，电源电压恒为4.5V，灯泡L上标有“3V，1.5W”字样，滑动变阻器R2上标有“15Ω，1A”字样，定值电阻R1阻值为10Ω，电流表量程为0～3A，电压表量程为0～3V，不计温度对灯丝电阻的影响。求：
（1）灯泡正常工作时的电阻；
（2）当开关S、S1、S2闭合，S3断开，变阻器R2滑片处于最右端时：电流表示数为多大？电路总功率为多大？
（3）当开关S、S3闭合，S1、S2断开时，在确保电路元件安全的情况下，滑动变阻器R2的取值范围。
2021人教版九年级物理18.2电功率考点
参考答案
1．下列关于电功和电功率说法中正确的是（　　）
A．用电器电功率越大，所做电功就越多
B．用电器做的电功越多，电功率就越大
C．用电器电功率越大，所做电功就越少
D．用电器电功率越大，所做电功就越快
【解答】解：电功率表示电流做功的快慢，用电器的实际电功率越大，电流做功就越快，故D正确；
电流通过电器所做的电功越多，因时间未知，根据P＝可知，无法确定用电器的电功率大小，故B错误；
用电器电功率越大，因时间未知，根据W＝Pt可知，无法确定用电器所做的电功的多少，故AC错误。
故选：D。
2．关于电功率，下列说法正确的是（　　）
A．用电器消耗的电能越多，它的电功率越大
B．用电器工作时所用的时间越短，它的电功率越大
C．消耗的电能一定时，所用时间越长，它的电功率越大
D．用电器工作的时间一定时，消耗的电能越多，它的电功率越大
【解答】解：
A．由P＝可知，通电时间未知，不能得出用电器消耗的电能越多电功率越大，故A错误；
B．由P＝可知，消耗的电能未知，不能得出用电器消耗电能的时间越短电功率越大，故B错误；
C．由P＝可知，消耗的电能一定时，所用时间越长，它的电功率越小，故C错误；
D、由P＝可知，相同时间内，用电器消耗的电能越多，电功率越大，故D正确。
故选：D。
3．下列关于电功与电功率的说法正确的是（　　）
A．用电器的电功率越大，做功越多
B．通电时间长的用电器消耗电能一定多
C．电功率表示消耗电能多少的物理量
D．电功率表示电流做功快慢的物理量
【解答】解：
AB、用电器消耗电能的多少与用电器的功率和工作时间有关，只知道功率或时间，无法判定消耗电能的多少，故AB错误；
CD、电功率是表示电流做功快慢（消耗电能快慢）的物理量，电功率越大，消耗的电能越快，故C错误，D正确。
故选：D。
4．下列关于电功和电功率的说法中，正确的是（　　）
A．用电器消耗的电能越多，电功率越大
B．用电器消耗电能的时间越短，电功率越大
C．用电器消耗的电能越多，用的时间越长，电功率越大
D．相同时间内，用电器消耗的电能越多，电功率越大
【解答】解：
A．由P＝可知，通电时间未知，不能得出用电器消耗的电能越多电功率越大，故A错误；
B．由P＝可知，消耗的电能未知，不能得出用电器消耗电能的时间越短电功率越大，故B错误；
C．由P＝可知，用电器消耗的电能越多，用的时间越长，电功率不一定越大，故C错误；
D．由P＝可知，相同时间内，用电器消耗的电能越多，电功率越大，故D正确。
故选：D。
5．关于电功率，下列说法中正确的是（　　）
A．通过导体的电流做功越少，电功率越小
B．用电器消耗电能越多，电功率越大
C．用电器消耗电能越快，电功率越大
D．用电器的额定电功率越大，消耗电能就越多
【解答】解：
AB、电功率是表示电流做功快慢的物理量，而电功是电流所做的功，电流做了多少功就消耗了多少电能，若在相同时间内，电流通过导体做功越多（越小），电功率越大（小）；因用电器的工作时间未知，所以无法判定电功率的大小，故AB错误；
C、电功率是表示电流做功快慢的物理量，用电器消耗电能越快，电功率越大，故C正确；
D、根据W＝Pt可知，消耗电能的多少与用电器的实际功率和工作时间有关，只根据额定功率无法判定消耗电能的多少，故D错误。
故选：C。
6．家庭电路中，某用电器正常工作20min消耗电能0.5kW?h，那么，该用电器可能是下列哪一个（　　）
A．空调
B．电冰箱
C．白炽灯
D．电视机
【解答】解：该用电器的电功率：
P＝＝＝1.5kW＝1500W，
以上四种家用电器中，电功率超过1000W的只有空调。
故选：A。
7．家用电冰箱正常工作时的电功率最接近（　　）
A．1W
B．10W
C．300W
D．1000W
【解答】解：家用电冰箱正常工作时的电压U＝220V，通过的电流约为I＝1A，
正常工作时的电功率P＝UI＝220V×1A＝220W，
结合选项可知，与C选项接近。
故选：C。
8．家用空调正常工作时的电功率最接近（　　）
A．1000W
B．200W
C．40W
D．20W
【解答】解：家用空调属大功率用电器，一台空调正常工作时的电功率一般在1000W左右。
故选：A。
9．有一台用电器正常工作时的电功率接近4W，它可能是（　　）
A．微波炉
B．电视机
C．手持小风扇
D．电饭煲
【解答】解：
A．微波炉的电功率大约800W左右，故A不符合题意；
B．电视机的功率一般在150W左右，故B不符合题意；
C．手持小风扇功率比较小，大约在4W左右，故C符合题意；
D．电饭煲的功率较接近800W，故D不符合题意。
故选：C。
10．正常工作时，每秒做功为几十焦耳的是（　　）
A．教室里的一盏日光灯
B．电饭锅
C．学生戴的电子表
D．空调
【解答】解：根据P＝可知，每秒钟电流做功几十焦是指该用电器的电功率约为几十瓦；
电饭锅和空调器的功率大约为1000W，日光灯的功率大约为40W，学生戴的电子表的功率很小，大约为几瓦；故A正确。
故选：A。
11．把标有“220V
60W”和“220V
40W”字样的甲、乙两盏灯串联接在220V的电源上，假设灯的电阻不变，则下列分析中正确的是（　　）
A．两盏灯的总功率小于40W
B．通过甲灯的电流大于通过乙灯的电流
C．甲灯两端的电压大于乙灯两端的电压
D．甲灯消耗的功率大于乙灯消耗的功率
【解答】解：根据P＝可得两灯泡的电阻分别为：R甲＝＝≈807Ω，R乙＝＝＝1210Ω；则R甲＜R乙；
当甲、乙两盏灯串联接在220V的电源上，
A、两盏灯的总功率P＝＝＝≈24W，小于40W，故A正确；
B、因串联电路中各处的电流相等，则通过甲灯的电流等于通过乙灯的电流，故B错误；
C、因串联电路中各处的电流相等，R甲＜R乙；由U＝IR可知，甲灯两端的电压小于乙灯两端的电压，故C错误；
D、通过甲灯的电流等于通过乙灯的电流，且R甲＜R乙；由P＝I2R可知，甲灯泡消耗的功率小于乙灯消耗的功率，故D错误。
故选：A。
12．将“220V
60W”的灯泡L1和“220V
40W”的灯泡L2，串联在220V的电源上，组成闭合电路（设灯丝电阻不变），则下列说法正确的是（　　）
A．灯泡L1比灯泡L2亮
B．灯泡L2比灯泡L1亮
C．两灯泡的总功率大于40W
D．两灯泡的实际功率都变为其额定功率的一半
【解答】解：由P＝得：L1、L2的电阻分别为：
R1＝＝≈806.7Ω；
R2＝＝＝1210Ω；
则两灯串联时，电流相等，由P＝I2R可得，灯泡L1的功率小于L2的功率，故灯泡L2要比L1亮，故A错误，B正确；
串联电路总电阻等于各分电阻之和，此时通过电路的电流：I＝＝≈0.11A，
两灯实际消耗的功率：P1′＝I2R1＝（0.11A）2×806.7Ω≈9.76W≠30W，
P2′＝I2R2＝（0.11A）2×1210Ω≈14.64W≠20W，
两灯泡的总功率为：P＝P1′+P2′＝9.76W+14.64W＝24.4W＜40W，故CD错误。
故选：B。
13．如图所示，将标有“4V，2W“的灯泡L1和“6V，3W“的灯泡L2并联后，接在4V的电源上（设灯丝电阻不变），则（　　）
A．灯泡L1比灯泡L2亮
B．灯泡L2比灯泡L1亮
C．两灯的实际功率之和大于5W
D．两灯的实际功率之和等于5W
【解答】解：由P＝得灯泡L1的电阻R1＝＝＝8Ω，灯泡L2的电阻R2＝＝＝12Ω，
并联接在4V的电源上，灯泡L1的实际功率P实1＝2W，
灯泡L2的实际功率P实2＝＝W≈1.33W，
因为灯泡的亮度取决于实际功率，故灯泡L1比灯泡L2亮，故A正确，B错误；
两灯的实际功率之和P总＝P实1+P实2＝2W+1.33W＝3.33W．故CD错误。
故选：A。
14．灯L1、L2的额定电压分别为8V和6V，将它们串联后接在电源是9V的电路中（设灯丝电阻不变），灯L2正常发光，则L1、L2的额定功率之比为（　　）
A．2：3
B．9：4
C．32：9
D．64：9
【解答】解：两灯串联后接在电源是9V的电路中时，灯L2正常发光，其两端的电压U2＝U2额＝6V，
因串联电路中总电压等于各分电压之和，
所以，灯L1两端的电压：U1＝U﹣U2＝9V﹣6V＝3V，
因串联电路中各处的电流相等，
所以，由I＝可得，两灯的电阻之比：＝＝＝＝，
则L1、L2的额定功率之比：＝＝×＝×＝。
故选：C。
15．如图所示，灯L1“3V
3W”、灯L2“3V
1.5W”串联在电路中。若灯丝电阻不变，电源电压3V，开关S闭合后，下列说法正确的是（　　）
A．L1两端电压是3V
B．两灯消耗的总功率是1W
C．通过L1和L2的电流之比是1：2
D．L1和L2的电阻之比是2：1
【解答】解：由电路图可知，开关S闭合后，两灯泡串联。
C、因串联电路中各处的电流相等，
所以，通过L1和L2的电流之比是1：1，故C错误；
D、由P＝UI＝可得，两灯泡的电阻分别为：
R1＝＝＝3Ω，R2＝＝＝6Ω，
则L1和L2的电阻之比R1：R2＝3Ω：6Ω＝1：2，故D错误；
A、因串联电路中总电阻等于各分电阻之和，
所以，电路中的电流I＝＝＝＝A，
L1两端电压U1＝IR1＝A×3Ω＝1V，故A错误；
B、两灯消耗的总功率P＝UI＝3V×A＝1W，故B正确。
故选：B。
16．如图所示电路，电源电压恒定为3V，电阻R1＝5Ω，R2＝10Ω，求：
（1）当S1闭合，S2、S3断开，电流表的示数；
（2）当S2闭合，S1、S3断开，电压表的示数和电阻R1工作1min所消耗的电能；
（3）当S1、S3闭合，S2断开，电路工作时的功率。
【解答】解：（1）当S1闭合，S2、S3断开时，电路为R1的简单电路，电流表测量电路电流，根据欧姆定律可知流表的示数I＝＝＝0.6A；
（2）当S2闭合，S1、S3断开时，R1、R2串联，电流表测量电路电流，电压表测量R2两端的电压。
根据欧姆定律可知电路中的电流I′＝＝＝0.2A，
电压表的示数UV＝I′R2＝0.2A×10Ω＝2V，
电阻R1工作1min所消耗的电能W＝I′2R1t＝（0.2A）2×5Ω×1×60s＝12J；
（3）当S1、S3闭合，S2断开时，，R1、R2并联，电流表测量通过R1的电流，电压表测量电源电压。
根据P＝可知电路工作时的功率P＝+＝+＝2.7W。
答：（1）电流表的示数为0.6A；
（2）电压表的示数和电阻R1工作1min所消耗的电能为12J；
（3）电路工作时的功率为2.7W。
17．如图所示为某养生壶的电路原理图，其中R1和R2都是发热电阻。该壶有“加热”和“保温”两种工作状态，该壶铭牌上提供的部分信息如下表所示：
（1）该壶允许装入水的最大质量是多少kg？（水的密度ρ水＝1.0×103kg/m3）
（2）S1、S2闭合后，该壶在额定电压下工作时的发热功率是多少？结合表格数据判断电路处于哪一种工作状态？
（3）R2阻值是多少？
养生壶容量
2L
额定电压
220V
保温功率
200W
加热功率
R1阻值
44Ω
【解答】解：（1）由表格数据可知，该壶允许装入水的最大体积：
V＝2L＝2dm3＝2×10﹣3m3，
由ρ＝可得，壶允许装入水的最大质量：
m＝ρ水V＝1.0×103kg/m3×2×10﹣3m3＝2kg；
（2）由电路图可知，S1、S2闭合后，电路为R1的简单电路，由表格数据可知，R1＝44Ω，
该壶在额定电压下工作时的发热功率：
P1＝＝＝1100W，
由1100W＞200W可知，电路处于加热状态；
（3）由电路图可知，S1闭合、S2断开时，R1与R2串联，养生壶处于低温挡，
此时电路的总电阻：
R＝＝＝242Ω，
因串联电路中总电阻等于各分电阻之和，
所以，R2阻值：
R2＝R﹣R1＝242Ω﹣44Ω＝198Ω。
答：（1）该壶允许装入水的最大质量是2kg；
（2）S1、S2闭合后，该壶在额定电压下工作时的发热功率是1100W，电路处于加热状态；
（3）R2阻值是198Ω。
18．甲醛对人体的危害非常严重，因此装修房屋时检测甲醛污染指数非常重要。小明同学设计了移动甲醛检测设备，原理如图甲所示。电源电压为4.5V且恒定不变，R0是标有“20Ω
1A”字样的滑动变阻器，R为可以感知甲醛污染指数的可变电阻。
（1）当R0的滑片滑到中点时，若它两端的电压为1.5V，此时污染指数是多少？
（2）当R0的滑片滑到中点时，若污染指数为60时，电路中的电流为多少？
（3）显示器由0﹣3V的电压表改装而成，移动滑片位置使其最大显示污染指数为360，此时电路消耗的总功率是多少？
【解答】解：（1）由图知两电阻串联，当R0的滑片滑到中点时，滑动变阻器的电阻为×20Ω＝10Ω，它两端的电压为1.5V，
因串联电路中电流处处相等，则电路的电流为：I＝I0＝＝＝0.15A，
可变电阻两端的电压：UR＝U﹣U0＝4.5V﹣1.5V＝3V，
可变电阻R的阻值：R＝＝＝20Ω，
由图乙知当可变电阻的阻值为20Ω时，污染指数为180；
（2）由图乙知污染指数为60时，可变电阻R′＝50Ω，此时R0的滑片滑到中点，
电路中的电流：I′＝＝＝0.075A；
（3）由图乙知，使其最大显示污染指数为360时，可变电阻R的阻值为10Ω，此时电压表的示数最大为3V，
因串联电路中总电压等于各分电阻两端的电压之和，
所以可变电阻两端的电压：UR′＝U﹣U0＝4.5V﹣3V＝1.5V，
则此时电路中的电流为I′＝＝＝0.15A，
此时电路消耗的总功率：P′＝UI′＝4.5V×0.15A＝0.675W
答：（1）当R0的滑片滑到中点时，若它两端的电压为1.5V，此时污染指数是180；
（2）当R0的滑片滑到中点时，若污染指数为60时，电路中的电流为0.075A；
（3）显示器由0﹣3V的电压表改装而成，移动滑片位置使其最大显示污染指数为360，此时电路消耗的总功率是0.675W。
19．如图甲所示为某电烤箱的内部简化电路，S1为自动控制开关，R1和R2均为电热丝，图乙是电烤箱正常工作时电流随时间变化的图象。求：
（1）低温挡工作时的功率。
（2）电热丝R2的阻值。
（3）15min内电烤箱消耗的电能。
（4）若开始工作时实际总电流为9A，试计算电热丝R2的实际功率。（电热丝的电阻保持不变）
【解答】解：（1）由图可知，闭合开关S，只有R1的简单电路，电路中的电阻较大，由P＝可知电功率较小，处于低温挡；
当S和S1闭合时，两个电阻并联，电路中的总电阻较小，由P＝可知电功率较大，处于高温挡；
由P＝UI可知，电压不变，低温挡时，通过电路的电流较小；
由图乙可知，低温挡时的电流是6A，低温挡工作时的功率为：
P低＝UI低＝220V×6A＝1320W；
（2）由图乙可知，低温挡时为只有R1的简单电路，低温挡时的电流是6A，通过R1的电流是6A，高温挡时的总电流是10A，高温挡两个电阻并联，
由并联电路的特点可知通过R1的电流不变，由并联电路电流的规律可知，通过R2的电流为：
I2＝I﹣I1＝10A﹣6A＝4A，
电热丝R2的阻值为：
R2＝＝＝55Ω；
（3）15min内电烤箱消耗的电能W＝UIt+UI1t′＝220V×10A×10×60s+220V×6A×（15﹣10）×60s＝1.716×106J；
（4）根据欧姆定律可知电热丝R1的阻值为：R1＝＝＝Ω，
当S和S1闭合时，两个电阻并联，电路中的总电阻R＝＝＝22Ω，
若开始工作时实际总电流为9A，则电源电压U实＝I′R＝9A×22Ω＝198V，
电热丝R2的实际功率P2实＝＝＝712.8W。
答：（1）低温挡工作时的功率为1320W；
（2）电热丝R2的阻值为55Ω；
（3）15min内电烤箱消耗的电能为1.716×106J；
（4）若开始工作时实际总电流为9A，电热丝R2的实际功率为712.8W。
20．如图所示电路，电源电压恒为4.5V，灯泡L上标有“3V，1.5W”字样，滑动变阻器R2上标有“15Ω，1A”字样，定值电阻R1阻值为10Ω，电流表量程为0～3A，电压表量程为0～3V，不计温度对灯丝电阻的影响。求：
（1）灯泡正常工作时的电阻；
（2）当开关S、S1、S2闭合，S3断开，变阻器R2滑片处于最右端时：电流表示数为多大？电路总功率为多大？
（3）当开关S、S3闭合，S1、S2断开时，在确保电路元件安全的情况下，滑动变阻器R2的取值范围。
【解答】解：
（1）根据P＝得，灯泡正常工作时电阻：
RL＝＝＝6Ω；
（2）当开关
S、S1、S2
闭合，S3
断开时，灯泡
L被短路，定值电阻
R1与滑动变阻器R2
并联，电流表测量干路电流，
变阻器R2滑片处于最右端时，滑动变阻器接入电路的阻值为15Ω，通过
R1的电流：I1＝＝＝0.45A，
通过滑动变阻器R2的电流：I2＝＝＝0.3A，
电流表的示数为I＝0.45A+0.3A＝0.75A，
电路总功率：P＝UI＝4.5V×0.75A＝3.375W；
（3）当开关S、S3闭合，S1、S2
断开时，R1断路，灯泡L与滑动变阻器R2串联，电压表测滑动变阻器R2两端电压
灯泡的额定电流：I额＝＝＝0.5A；
因为灯泡额定电流I额＝0.5A，电流表量程为
0～3A，滑动变阻器标有“15Ω
1A”字样，
所以，在确保电路元件安全的情况下，电路中最大电流为
I最大＝I额＝0.5A，此时滑动变阻器
R2阻值最小，
则电路最小总电阻：R最小＝＝＝9Ω
滑动变阻器R2最小阻值：R2最小＝R最小﹣RL＝9Ω﹣6Ω＝3Ω；
因为电压表量程为
0～3V，所以在确保电路元件安全的情况下，滑动变阻器两端电压最大为
U2＝3V
时，此时滑动变阻器阻值最大，
此时电路中电流：I最小＝＝＝0.25A，
滑动变阻器R2最大阻值：R2最大＝＝＝12Ω，
综上所述滑动变阻器的阻值范围为
3Ω～12Ω。
答：（1）灯泡正常工作时的电阻为6Ω；
（2）当开关S、S1、S2闭合，S3断开，变阻器R2滑片处于最右端时：电流表示数为0.75A，电路总功率为3.375W；
（3）当开关S、S3闭合，S1、S2断开时，在确保电路元件安全的情况下，滑动变阻器R2的取值范围为3Ω～12Ω。
