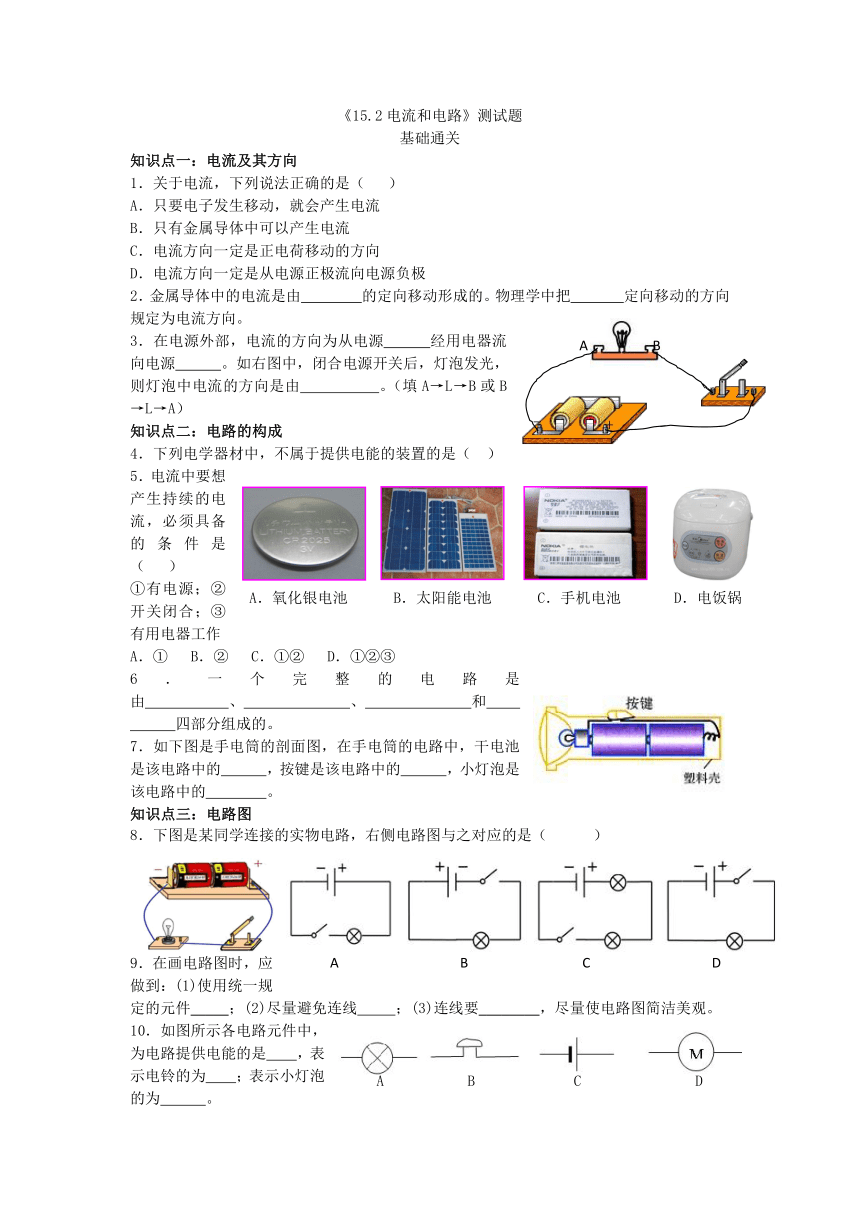

《15.2电流和电路》测试题
基础通关
知识点一：电流及其方向
1．关于电流，下列说法正确的是（
）
A．只要电子发生移动，就会产生电流
B．只有金属导体中可以产生电流
C．电流方向一定是正电荷移动的方向
D．电流方向一定是从电源正极流向电源负极
2．金属导体中的电流是由
的定向移动形成的。物理学中把
定向移动的方向规定为电流方向。
3．在电源外部，电流的方向为从电源
经用电器流向电源
。如右图中，闭合电源开关后，灯泡发光，则灯泡中电流的方向是由
。（填A→L→B或B→L→A）
知识点二：电路的构成
4．下列电学器材中，不属于提供电能的装置的是（
）
5．电流中要想产生持续的电流，必须具备的条件是（
）
①有电源；②开关闭合；③有用电器工作
A．①
B．②
C．①②
D．①②③
6．一个完整的电路是由?
?
??、?
?
?
??、??
?
???和?
?
??四部分组成的。
7．如下图是手电筒的剖面图，在手电筒的电路中，干电池是该电路中的
，按键是该电路中的
，小灯泡是该电路中的
。
知识点三：电路图
8．下图是某同学连接的实物电路，右侧电路图与之对应的是（
）
9．在画电路图时，应做到：(1)使用统一规定的元件_____；(2)尽量避免连线
；(3)连线要________，尽量使电路图简洁美观。
10．如图所示各电路元件中，为电路提供电能的是
，表示电铃的为
；表示小灯泡的为
。

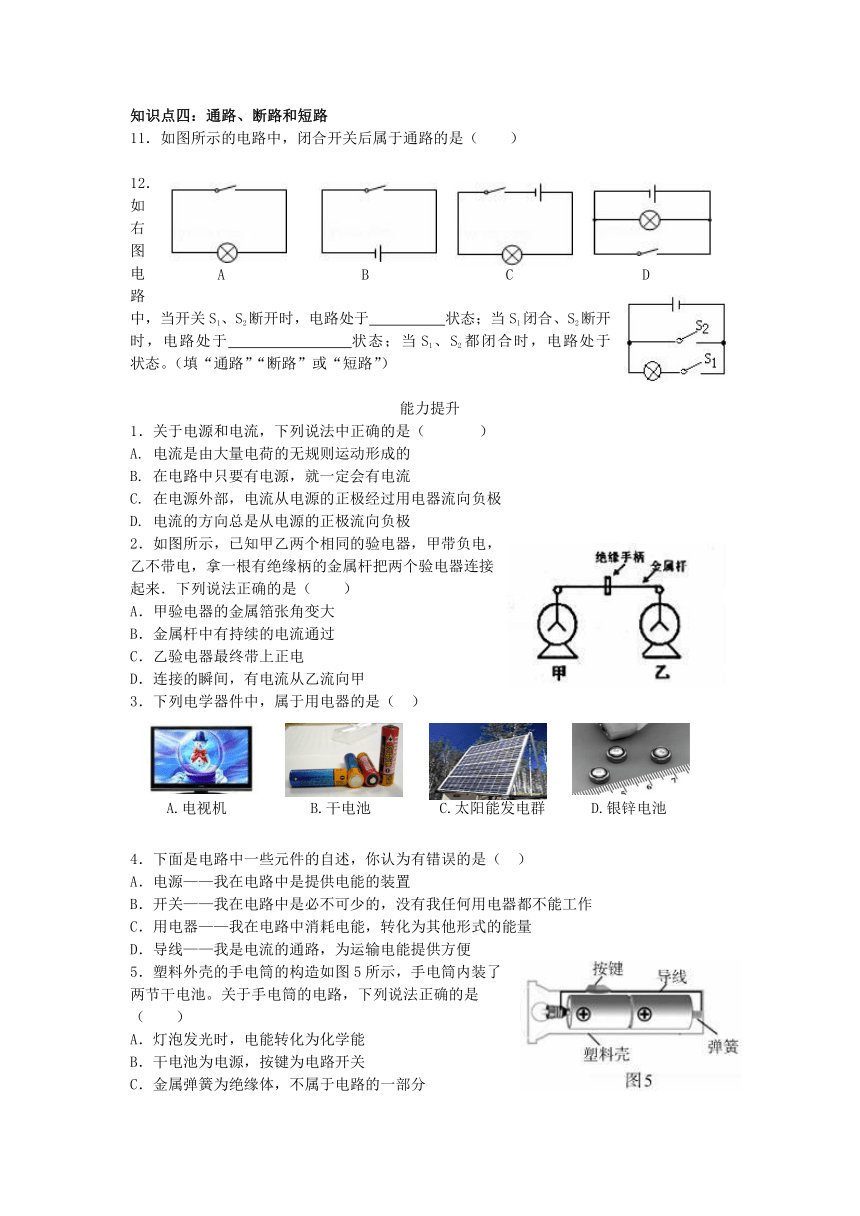

知识点四：通路、断路和短路
11．如图所示的电路中，闭合开关后属于通路的是（　　）
12．如右图电路中，当开关S1、S2断开时，电路处于
状态；当S1闭合、S2断开时，电路处于
状态；当S1、S2都闭合时，电路处于
状态。（填“通路”“断路”或“短路”）
　
能力提升
1．关于电源和电流，下列说法中正确的是（???
）
A.
电流是由大量电荷的无规则运动形成的
B.
在电路中只要有电源，就一定会有电流
C.
在电源外部，电流从电源的正极经过用电器流向负极
D.
电流的方向总是从电源的正极流向负极
2．如图所示，已知甲乙两个相同的验电器，甲带负电，乙不带电，拿一根有绝缘柄的金属杆把两个验电器连接起来．下列说法正确的是（　　）
A．甲验电器的金属箔张角变大
B．金属杆中有持续的电流通过
C．乙验电器最终带上正电
D．连接的瞬间，有电流从乙流向甲
3．下列电学器件中，属于用电器的是（
）
4．下面是电路中一些元件的自述，你认为有错误的是（
）
A．电源——我在电路中是提供电能的装置
B．开关——我在电路中是必不可少的，没有我任何用电器都不能工作
C．用电器——我在电路中消耗电能，转化为其他形式的能量
D．导线——我是电流的通路，为运输电能提供方便
5．塑料外壳的手电筒的构造如图5所示，手电筒内装了两节干电池。关于手电筒的电路，下列说法正确的是（
）
A．灯泡发光时，电能转化为化学能
B．干电池为电源，按键为电路开关
C．金属弹簧为绝缘体，不属于电路的一部分

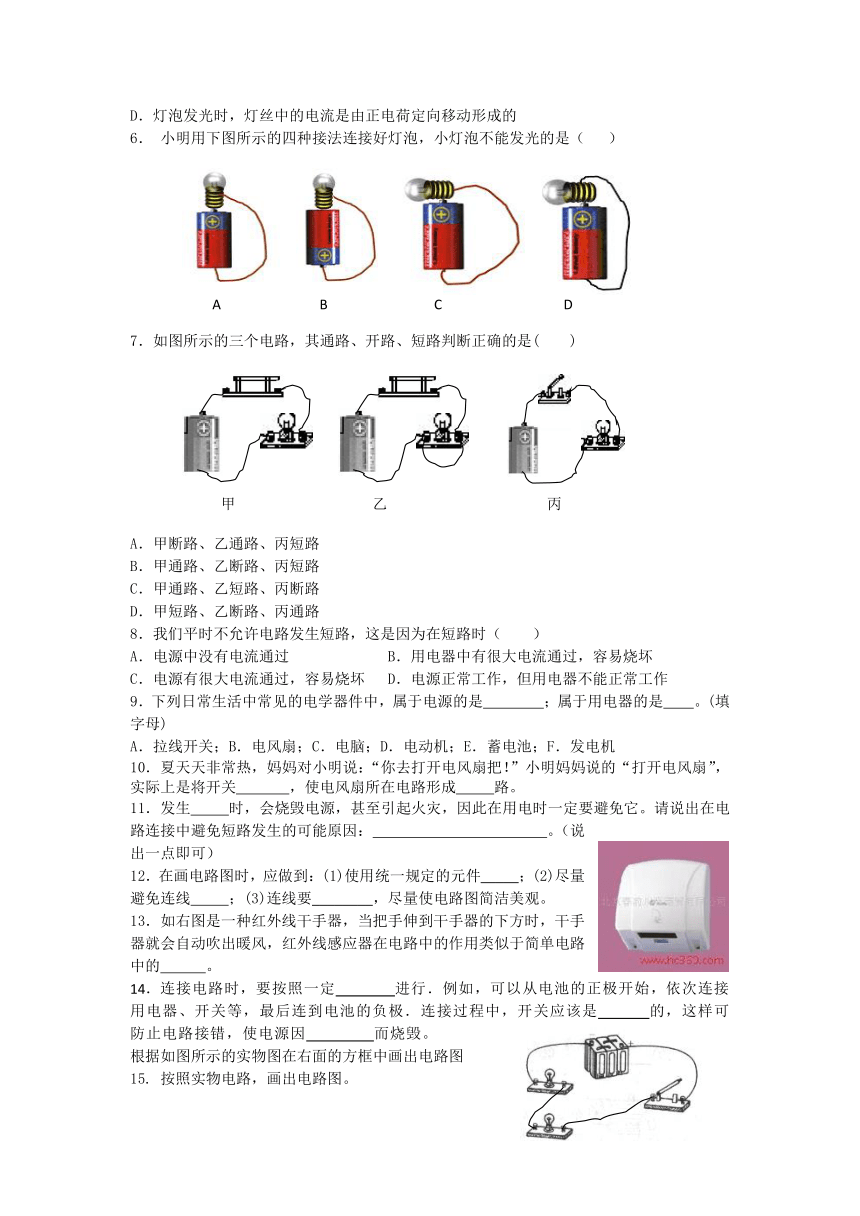

D．灯泡发光时，灯丝中的电流是由正电荷定向移动形成的
6．
小明用下图所示的四种接法连接好灯泡，小灯泡不能发光的是（
）
7．如图所示的三个电路，其通路、开路、短路判断正确的是(
)
A．甲断路、乙通路、丙短路
B．甲通路、乙断路、丙短路
C．甲通路、乙短路、丙断路
D．甲短路、乙断路、丙通路
8．我们平时不允许电路发生短路，这是因为在短路时（
）
A．电源中没有电流通过
B．用电器中有很大电流通过，容易烧坏
C．电源有很大电流通过，容易烧坏
D．电源正常工作，但用电器不能正常工作
9．下列日常生活中常见的电学器件中，属于电源的是
；属于用电器的是
。(填字母)
A．拉线开关；B．电风扇；C．电脑；D．电动机；E．蓄电池；F．发电机
10．夏天天非常热，妈妈对小明说：“你去打开电风扇把！”小明妈妈说的“打开电风扇”，实际上是将开关
，使电风扇所在电路形成
路。
11．发生
时，会烧毁电源，甚至引起火灾，因此在用电时一定要避免它。请说出在电路连接中避免短路发生的可能原因：
。（说出一点即可）
12．在画电路图时，应做到：(1)使用统一规定的元件_____；(2)尽量避免连线
；(3)连线要________，尽量使电路图简洁美观。
13．如右图是一种红外线干手器，当把手伸到干手器的下方时，干手器就会自动吹出暖风，红外线感应器在电路中的作用类似于简单电路中的
。
14．连接电路时，要按照一定
进行．例如，可以从电池的正极开始，依次连接用电器、开关等，最后连到电池的负极．连接过程中，开关应该是
的，这样可防止电路接错，使电源因
而烧毁。
根据如图所示的实物图在右面的方框中画出电路图
15.
按照实物电路，画出电路图。
智力闯关
1．电冰箱的门框上有一个通过冰箱门来控制的开关，开关与弹簧相连（如图所示）。当冰箱门打开时，弹簧伸长，使开关闭合，冰箱内的照明灯发光；当冰箱门关闭时，弹簧被压缩，使开关断开，冰箱内的照明灯熄灭。下列电路图符合要求的是（
）
2.恐怖分子在公共场所安装了定时炸弹，其引爆装置如图14所示，起爆前定时开关S是闭合的，当设定起爆时间一到，定时开关S会自动断开．为使引爆装置停止工作，拆弹专家应在图中
(填“a”或“b”)处剪断导线．拆除前起爆器上
(填“有”或“没有”)电流通过。
3．如图所示，在一根横跨河流两岸的硬
塑料管内有三根完全相同的导线。为了辨别哪两根线头为同一根导线的两端，可以用图示的测通器来检测，其操作过程如下：
（1）连接A和B，将测通器的m端连接在D上，当n连接F时小灯泡发光，连接E时小灯泡不发光。由此可以确定
为同一根导线的两端。
（2）为了弄清另外两根导线的两端，可连接A和C，测通器的一端必须与
相连时，另一端只需接触一根导线就能将两根导线辨别开。
参考答案：
基础通关
知识点一
1.C
2.电荷；正电荷
3.正极；负极；B→L→A
知识点二、
4.D
5.C
6.电源；开关；用电器；导线
7.电源；开关；用电器
知识点三、
8.D
9.符号；交叉；横平竖直
10.C；B；A
知识点四、
11.
C
12.
断路；通路；短路
能力提升
1.C
2.
D
解析：甲带负电，乙不带电，用带有绝缘手柄的金属棒把甲和乙连接起来，甲上的部分负电荷会转移到乙上，因此验电器甲的金属箔片会减小，乙的金属箔由于带负电会张开，故AC错误；电流的方向与负电荷定向移动的方向相反，因此电流方向是由乙到甲；当两验电器所带电荷相等后，电荷不再发生转移，所以只是在连接的瞬间有电流，故B错误，D正确。
3.A
4.B
5.
B
6.D
解析：在D答案中，导线、灯泡的外壳和电源直接连接起来，成为短路，电流不经过灯丝
7.
C
解析：甲电路开关闭合后，灯泡可以正常工作，所以电路为通路；乙电路中灯泡与导线并联，灯泡被短路；丙电路中，开关断开，电路没有接通，为断路
8.D
提示：对应电源与开关、灯泡的位置寻找所需要的电路
9.EF；BCD
10.
闭合；通
提示：打开电风扇即使电风扇工作，形成通路
11.短路；用电器两接线柱上的导线直接接触等
12.符号；交叉；横平竖直
13.开关
14.
顺序；断开；短路
15.如图
智力闯关
1.
A
提示：根据题意，冰箱门打开时，弹簧伸长，使开关闭合，冰箱内的照明灯发光，在A图中，弹簧拉长后符合要求
2.a；没有
提示：在没有拆除导线b之前，起爆器被导线b短路，所以炸弹不会爆炸。若拆除导线b，电流只能通过起爆器才能构成电路，所以炸弹会爆炸。若拆除导线a，则切断了通往电源的线路，整个电路成了开路，所以爆炸装置会停止工作。
3.
C、E
E
提示：在三根导线分不清线头的情况下，我们用测通器来检验导线的线头。它的原理是：当连接一端的两个线头（如A、B）时，如果用测通器连接另一端的两个线头时，测通器上的灯泡发光了，则说明剩余的两个线头必定为同一条导线的两端。在（1）中，连接A和B，将测通器的m端连接在D上，当n连接F时小灯泡发光，说明此时电路连通，则剩余的C、E线头为同一条导线的两端。同理，连接A和C后，因为已知C、E线头为同一条导线的两端，所以测通器的一端必须与E线头相连，方可区分出另外两根导线的两端。
A
B
A．氧化银电池
B．太阳能电池
C．手机电池
D．电饭锅
A
B
C
D
A
B
C
D
A
?B
?C
?D
A.电视机
B.干电池
C.太阳能发电群
D.银锌电池
A
B
C
D
甲
乙
丙
测通器
塑料硬管导线
