2021-2022学年地理七年级上册-人教版1.3 地图的阅读 课件（共24张PPT）

(共24张PPT)
第三节　地图的阅读
1.学会阅读地图
2.选择适用的地图
学习目标
1.明确地图三要素。
2.能够在地图上测量两点间的直线距离，并根据比例尺将其换算成实地距离。
3.能够在地图上依据经纬线或者指向标等确定方向。
4.正确识别常见图例。

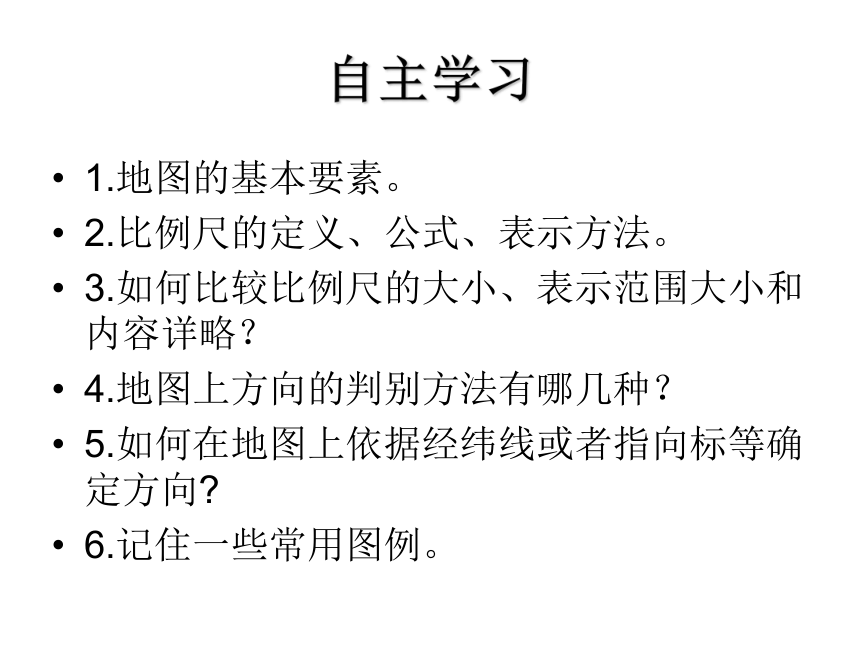

自主学习
1.地图的基本要素。
2.比例尺的定义、公式、表示方法。
3.如何比较比例尺的大小、表示范围大小和内容详略？
4.地图上方向的判别方法有哪几种？
5.如何在地图上依据经纬线或者指向标等确定方向?
6.记住一些常用图例。
一
、
地图的基本要素
（一）、比例尺
（二）、方向
（三）、图例与注记
（一）、比例尺
1、概念：
——表示图上距离比实地距离缩小的程度。
比例尺=
图上距离
实地距离
计算台北到高雄的实地距离。
7.2cm×40=288千米
2、公式：
算一算：
（1）在1:1000000地图上量得两地间的直线距离约为3厘米，请计算两地间的实地距离大约是多少千米？
（2）已知北京至天津的实地距离是120千米，比例尺是1:3000000，请计算出北京至天津的图上距离。
3.
比例尺的表示方法
形式
示例
数字式
线段式
文字式
1：4000000（1/4000000）
（千米）
0
40
80
图上1厘米代表实地距离40千米
下列的比例尺中，哪一个最大？
4、比较比例尺的大小：
比例尺是个分数，分母越大，比例尺越小；分母越小，比例尺越大。
A：
1：6
000
00
B：
1厘米代表实地距离50千米
C：
100千米
0
A
图名
比例尺大小
范围大小
内容详略
中国地图
北京地图
小
大
详细
简单
大
小
（二）、方向
1、一般定向法：
以“上北下南、左西右东”定方向
2、经纬网定向法
?
经线指示南北方向
?
纬线指示东西方向
?
?
经线与纬线各指什么方向？
看图回答:
横滨位于名古屋
（方向），
北九州位于东京
（方向）。
东
西南
3、指向标定方向
?
指向标指示什么方向？
?
指向标指示北方
北
西
东
南
读图完成下列问题：
（1）图①中，教室在停车场的______方向
（2）图②中，教室在食堂的________方向
（3）图③中，点A在点B的_____方向，B点在C点的_____方向，C点在D点的_______方向，D点在B点的________方向。
①
②
③
练一练：
西北
正东
正北
正西
正南
东北
想一想:
1.一人站在南极点上，他的前后左右各是什么方向？
2.野外旅游或考察时，如果你迷路了，
却没有指南针，在北半球如何确定方向呢？
如果站在北极上呢？
北
南
（三）、图例和注记
图例与注记：即地图的语言：包括各种符号和它们文字说明、地理名称和数字等。
一些常用图例
水库
公路
常年河、湖
铁路
A
B
C
D
E
省、自治区、
直辖市界
练一练
地图的基本要素
图例
课堂回顾：
比例尺
公式
表示
大小
重点！
方向
指向标
经纬网
一般法
探究实践：
任务：用一张16开素描纸绘制一幅我们西河中学平面图。
你知道要作哪些准备吗？在绘图的过程中要注意哪些事项？
