第一章
第四节
地形图的判读

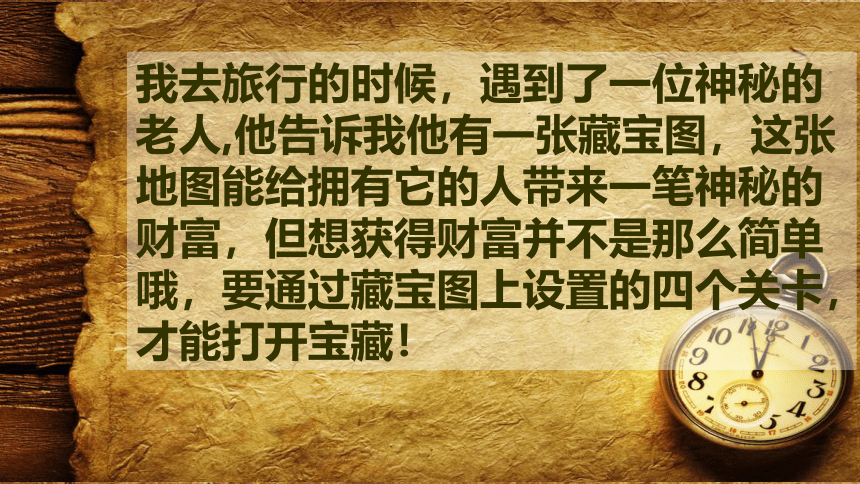

我去旅行的时候，遇到了一位神秘的老人,他告诉我他有一张藏宝图，这张地图能给拥有它的人带来一笔神秘的财富，但想获得财富并不是那么简单哦，要通过藏宝图上设置的四个关卡，才能打开宝藏！

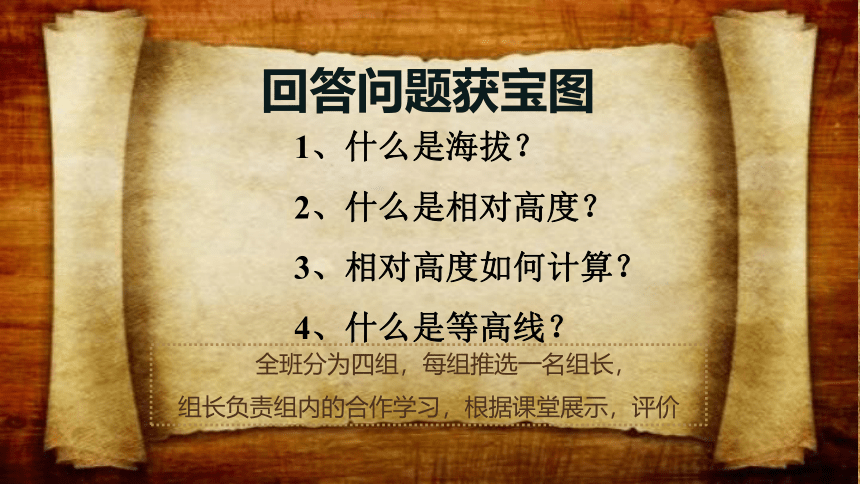

回答问题获宝图
1、什么是海拔？
2、什么是相对高度？
3、相对高度如何计算？
4、什么是等高线？
全班分为四组，每组推选一名组长，
组长负责组内的合作学习，根据课堂展示，评价
开始你的寻宝之旅吧！
第一关：连线画宝图

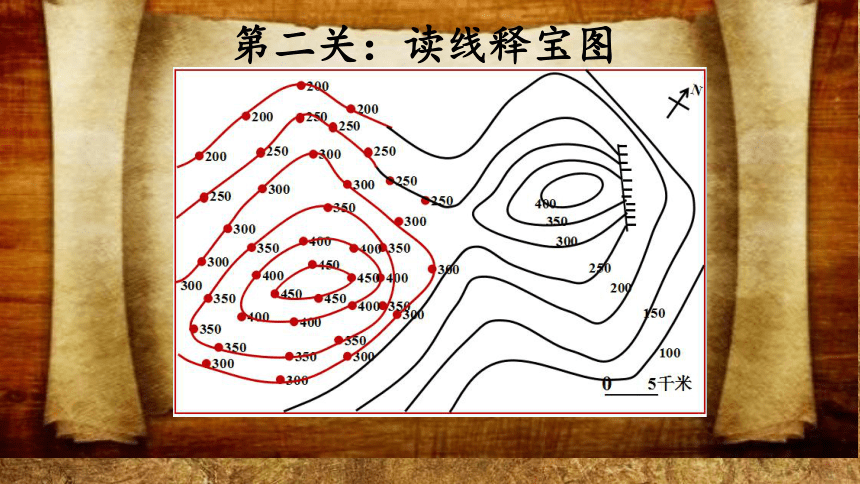

第二关：读线释宝图

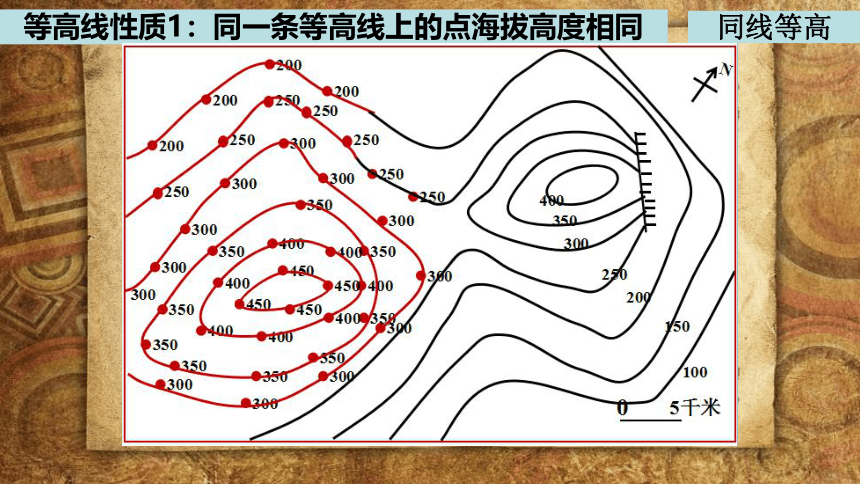

等高线性质1：同一条等高线上的点海拔高度相同
同线等高
等高线性质2：同一张等高线地形图上的各处等高距相同
同图等距
等高距：相邻两条等高线之间的高度差
1、计算A、B两条等高线
之间的相对高度是多少?
2、计算B、C两条等高线
之间的相对高度是多少?
3、推算该图的等高距。
4、推算D的海拔高度。
B
A
C
D
等高线性质3：一般情况下等高线不相交。
第三关：判断部位寻宝藏
老爷爷说，藏宝地点要满足三个条件：1、海拔在200至250米之间；
2、我将它藏在了山谷中；
3、这条河流的流向是自西北向东南流。
山顶
判读等高线地形图上山体不同地形部位
山顶
等高线闭合，中间高，四周低。
300
400
500
300
400
500
山顶
盆地
判读等高线地形图上山体不同地形部位
山脊和山谷
等高线的弯曲部分向低处突出
山脊
山谷
等高线的弯曲部分向高处突出
判读等高线地形图上山体不同地形部位
鞍部
相邻两个山顶之间的部位
鞍部
鞍部
观察与思考：等高线的疏密与坡的陡缓有什么关系？
缓坡
陡坡
坡的陡缓
等高线越密
坡度越陡
等高线越疏
坡度越缓
判读等高线地形图上山体不同地形部位
陡崖
等高线重合的地方
第三关：判断部位寻宝藏
请你在图中将宝藏的位置标出来吧！
藏宝地点要满足三个条件：1、海拔在200至250米之间；2、我将它藏在了山谷中；3、这条河流的流向是自西北向东南流。
A
B
C
D
自东南流向西北
自西北流向东南
甲
第四关：选择路线夺宝藏
1、请指出你选择的路线经过哪些地形部位？
2、请想一想，在夺宝的行动中可能需要准备哪些物品？
甲
乙
丙
丁
课堂小结
等高线地形图
海拔和相对高度
等高线定义和性质
五种地形部位和陡缓坡判读
等高线地形图的应用
谢谢大家！
