平面镜成像
第4章
光现象
平面镜成像作图
重点
难点
已知平面镜、物体、像三者中两者的位置，作出第三者的位置
已知平面镜、物体、像三者中两者的位置，作出第三者的位置

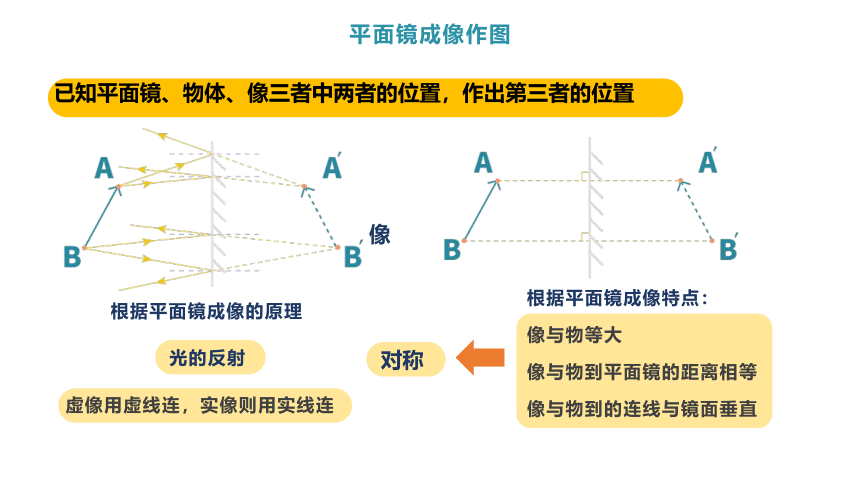

平面镜成像作图
根据平面镜成像的原理
光的反射
虚像用虚线连，实像则用实线连
像
根据平面镜成像特点：
像与物等大
像与物到平面镜的距离相等
像与物到的连线与镜面垂直
对称

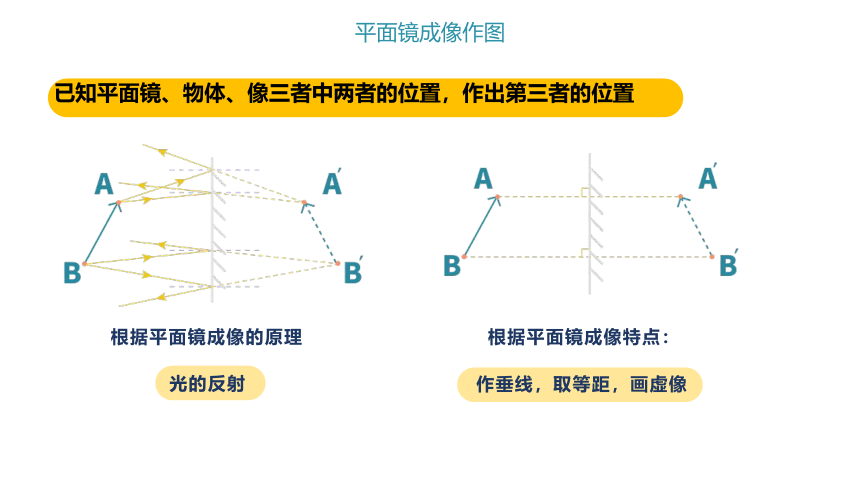

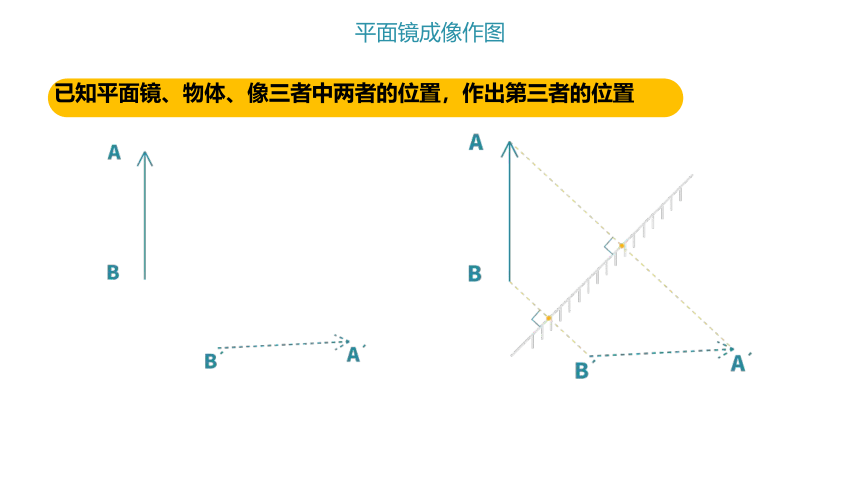

平面镜成像作图
根据平面镜成像特点：
已知平面镜、物体、像三者中两者的位置，作出第三者的位置
作垂线，取等距，画虚像
根据平面镜成像的原理
光的反射
平面镜成像作图
已知平面镜、物体、像三者中两者的位置，作出第三者的位置
平面镜成像作图

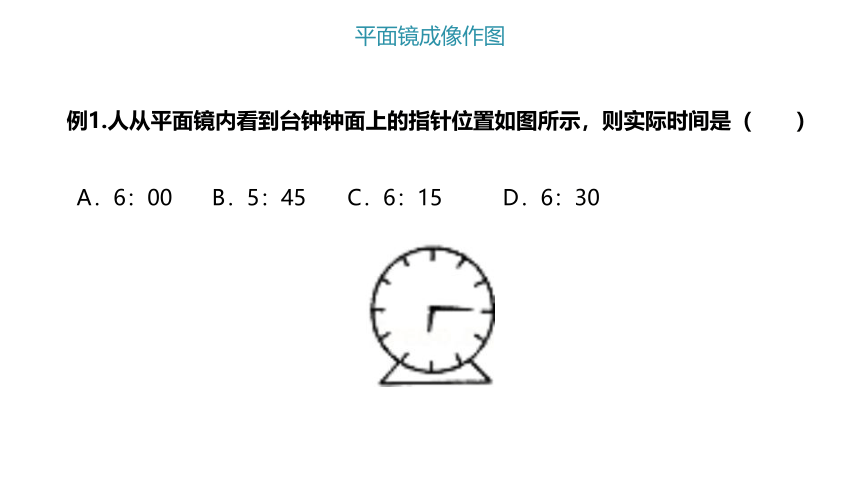

例1.人从平面镜内看到台钟钟面上的指针位置如图所示，则实际时间是（　　）
A．6：00
B．5：45
C．6：15
D．6：30
平面镜成像作图

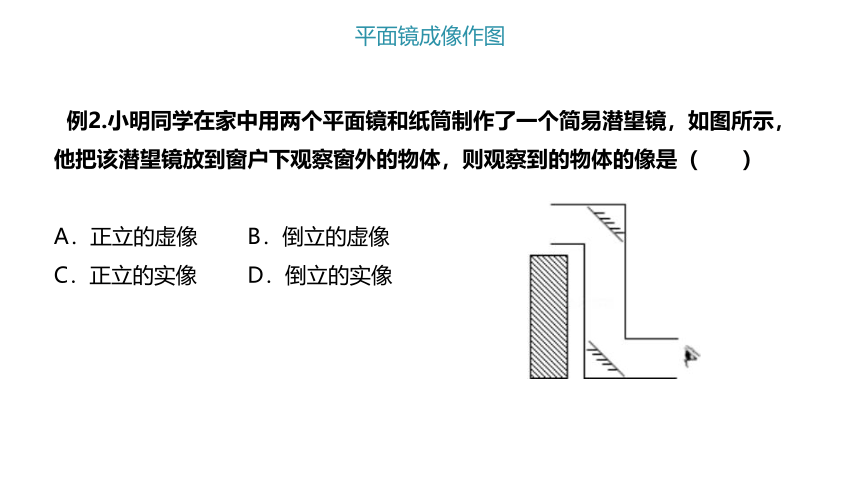

例2.小明同学在家中用两个平面镜和纸筒制作了一个简易潜望镜，如图所示，他把该潜望镜放到窗户下观察窗外的物体，则观察到的物体的像是（　　）
A．正立的虚像
B．倒立的虚像
C．正立的实像
D．倒立的实像
平面镜成像作图

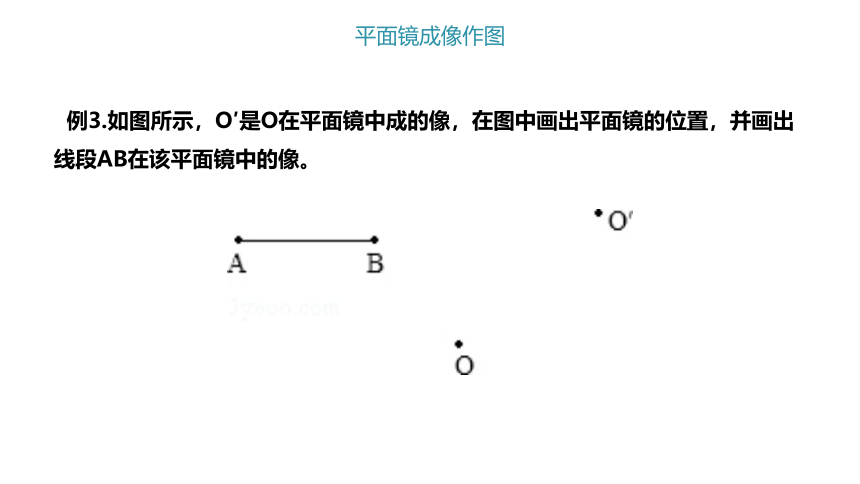

例3.如图所示，O′是O在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB在该平面镜中的像。
平面镜成像作图－提高
已知平面镜、物体或像的位置，画光的路径或像的可见范围

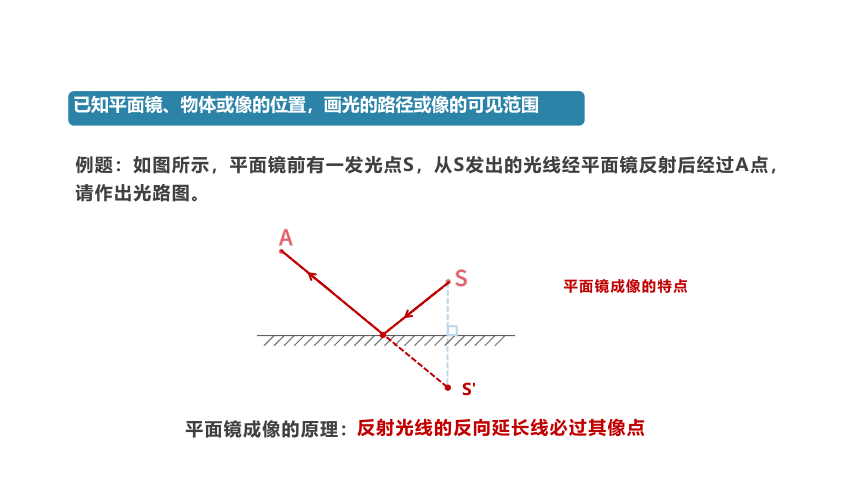

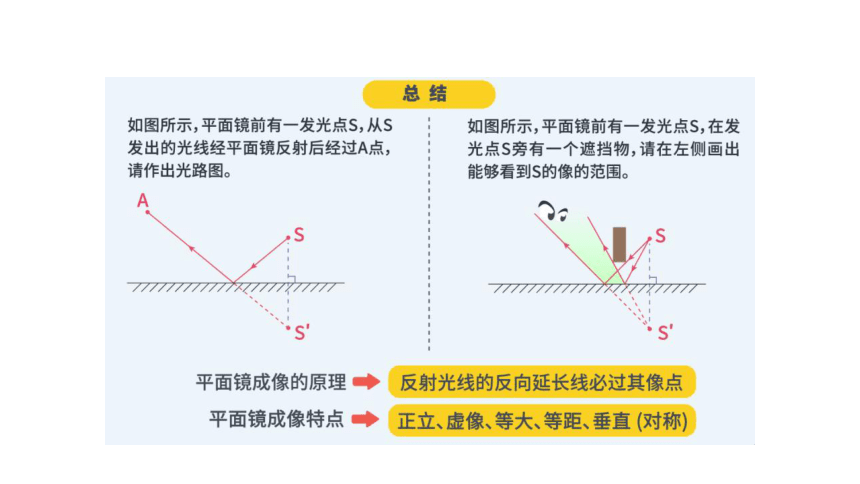

例题：如图所示，平面镜前有一发光点S，从S发出的光线经平面镜反射后经过A点，请作出光路图。
平面镜成像的原理：
反射光线的反向延长线必过其像点
平面镜成像的特点
S'
已知平面镜、物体或像的位置，画光的路径或像的可见范围

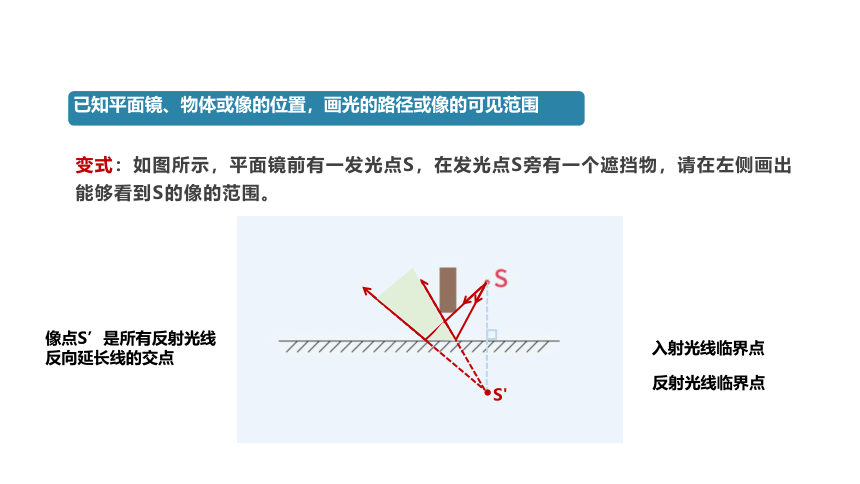

变式：如图所示，平面镜前有一发光点S，在发光点S旁有一个遮挡物，请在左侧画出能够看到S的像的范围。
S'
入射光线临界点
反射光线临界点
像点S’是所有反射光线反向延长线的交点
1、如图所示，S′为发光点S在平面镜MN中所成的像，S发出的一条光线经平面镜反射后经过P点，请在图中作出发光点S的位置，并作出经过P点的反射光线及相应的入射光线（保留作图痕迹）。
2、如图所示是艺术体操训练房的俯视图，训练房的北墙有一大平面镜，当老师从室外进入到图示位置时，甲、乙、丙、丁四位同学能通过平面镜观察到老师的是____________。
甲和乙
3、如图所示，女孩到鞋店去买鞋，她站在镜子MN前着自己穿着新鞋的效果。
①画出代表新鞋的A点在平面镜中的像A'。
②画出女孩眼睛B点看到新鞋A点在平面镜中所成像的光路图。
面镜的应用
平面镜的应用
铜镜梳妆
花桥虹影
平面镜的应用
水面倒影
商场安装的镜子
潜望镜
成像
改变光路
光的反射
平面镜
球面镜
凸面镜
球面的外表面作为反射面
凹面镜
球面的内表面作反射面
凸面镜和凹面镜
凸面镜
发散作用
扩大视野范围
凸面镜和凹面镜
凸面镜和凹面镜
凹面镜
会聚作用
焦点
凹面镜的应用
汽车前灯
探照灯
手电筒
医用头灯
例1.
医生用来检查牙齿的小镜子是_______镜；太阳灶是利用_______镜制成的；街头路口的反光镜是_______镜。
平面
凹面
凸面
例2.
伦敦奥运会圣火于5月11日在奥运会发源地——希腊奥林匹亚的赫拉神庙前利用凹面镜点燃，如图所示。利用凹面镜采集圣火的过程属于下列哪种光现象（　　）
B
例3.
下列有关凸面镜和凹面镜的说法中，正确的是（　　）
A．凸面镜对光线有会聚作用
B．凹面镜对光线有发散作用
C．凹面镜和凸面镜的反射面都是球面的一部分
D．光在凸面镜和凹面镜上发生反射时不遵守光的反射定律
C
光现象典型例题剖析
光现象典型例题剖析
光现象
光的直线传播
光的反射
光的折射
光现象典型例题剖析
光在同种均匀介质中才沿直线传播
光的直线传播
光现象典型例题剖析
光的反射定律
光的反射
三线共面，法线居中，两角相等
光现象典型例题剖析
平面镜成像特点的实验：
光的反射
正立、虚像、等大、等距、垂直
现象：
平面镜成像
水中的倒影
反光等等
光现象典型例题剖析
折射现象：
光的折射
看水下的鱼变浅、物体错位、海市蜃楼、看日出等
光现象典型例题剖析
光现象辨析
光的折射
光的反射
光的折射
光的直线传播
D
光现象典型例题剖析
光学实验专题:
①光的反射定律实验
②平面镜成像特点的实验探究
较暗
大小
虚像
光现象典型例题剖析
光学实验专题:
①光的反射定律实验
②平面镜成像特点的实验探究
虚像
太厚
玻璃板没有垂直放置
光现象典型例题剖析
练习1.我国的古诗词文化有几千年的灿烂历史，很多名句蕴含着丰富的物理知识，下列诗句从物理学的角度解释错误的是（　　）
A．“绿树阴浓夏日长，楼台倒影入池塘”句中“浓阴”是光的直线传播形成的
B．“大漠孤烟直，长河落日圆”，诗人看到的“落日”是光线经过大气发生折射
而成的像
C．“池水映明月，潭清疑水浅”句中“水浅”是由于光的反射造成的
D．“朝辞白帝彩云间，千里江陵一日还”句中的“彩云”是由于光的色散形成的
C
光现象典型例题剖析
练习2.下列有关光的说法正确的是（　　）
A．当人面镜时，“镜中人”变得越来越大
B．城市中的光污染是由于光发生了漫反射的缘故
C．手影和小孔成像都是由于光沿直线传播形成的
D．清晨，我们看到的地平线下的“太阳”，是由于光沿直线传播形成的
C
光现象典型例题剖析
练习3.在“探究平面镜成像特点”实验中，如图甲所示，在桌面上铺一张方格纸，在纸的中间沿横线竖直放置一块较薄的玻璃板代替平面镜，把一支点燃的蜡烛A放在玻璃板前，可看到它在玻璃板后的像，再拿一只相同但不点燃的蜡烛B，竖立在玻璃板后，移动位置，使B跟A的像重合。
（1）通过方格纸，可方便准确地得出结论，
像距　
　（填“大于”、“小于”或“等
于”）物距。
（2）蜡烛B与A的像重合，说明像与物大小　
　
（“相等”成“不相等”）。
等于
相等
光现象典型例题剖析
（3）若在像的位置放一光屏，光屏　
　
（填“能“或“不能”）承接到像。
（4）如图乙所示，如果玻璃板没有竖直放置，实验中会出现的情况是　
　。
不能
蜡烛B与蜡烛A的像不能完全重合
